成都一体化MBR膜污水处理工艺

来源:四川名膜 时间:2020-06-22 16:19:33 浏览:

本发明属于污水处理设备技术领域,具体是一体化MBR膜污水处理设备,包括箱体,箱体内设有依次连通的调节池、缺氧池、好氧池、膜反应池、沉淀池、消毒池,膜反应池内设置MBR膜,MBR膜连通紫外线消毒仪;好氧池、MBR膜均连通鼓风机;厌氧池内均匀挂设有厌氧填料,好氧池内设悬浮球;缺氧池内设有搅拌器,且缺氧池上方连通有碳源投放器,好氧池上方连通有加药桶,沉淀池内设有斜管,本发明提高了污水处理效率,膜反应池前进行泥水分离并排除上浮的污泥,减轻MBR膜的运行负荷,延迟膜的使用寿命,也进一步保证了出水水质。

成都一体化MBR膜污水处理工艺



  权利要求书

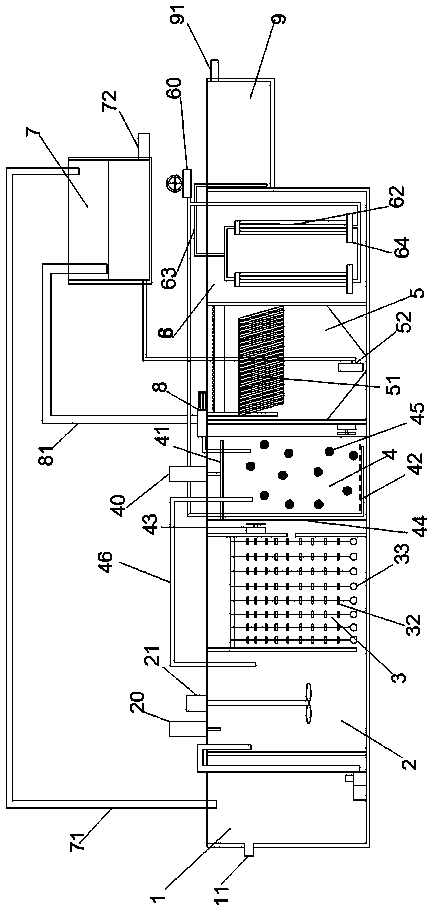

  1.一体化MBR膜污水处理设备,包括箱体,其特征在于,所述箱体内设有依次连通的调节池、缺氧池、厌氧池、好氧池、沉淀池和膜反应池,所述膜反应池内设置MBR膜,所述MBR膜连通紫外线消毒仪;好氧池、MBR膜均连通鼓风机;厌氧池内均匀挂设有厌氧填料,所述好氧池内设多个悬浮球,好氧池设置有回流管连接至缺氧池;所述缺氧池内设有搅拌器,且所述缺氧池上方连通有碳源投放器,所述好氧池上方连通有加药桶,所述沉淀池内设有斜管,沉淀池外部连接设置有污泥池,污泥池设置有上清液管道回流至调节池。

  2.根据权利要求1所述一体化MBR膜污水处理设备,其特征在于,所述沉淀池上部内设有出水三角堰,所述斜管一端设置于所述出水三角堰下方。

  3.根据权利要求1所述一体化MBR膜污水处理设备,其特征在于,所述厌氧填料为复合纤维。

  4.根据权利要求3所述一体化MBR膜污水处理设备,其特征在于,所述复合纤维通过挂绳串联,挂绳的顶部设置有金属挂架,挂绳底部设置有配重球。

  5.根据权利要求1所述一体化MBR膜污水处理设备,其特征在于,所述加药桶的出液端连接设置有喷淋管位于好氧池上方。

  6.根据权利要求1所述一体化MBR膜污水处理设备,其特征在于,所述好氧池两侧设置有推流桨,推流桨一上一下设置。

  7.根据权利要求1所述一体化MBR膜污水处理设备,其特征在于,所述推流桨设置有不锈钢格栅位于推流方向。

  8.根据权利要求1所述一体化MBR膜污水处理设备,其特征在于,所述好氧池底部设置有若干个左右交错设置的曝气盘,位于同一列的曝气盘等距分布。

  9.根据权利要求1所述一体化MBR膜污水处理设备,其特征在于,所述MBR膜为圆柱形结构,MBR膜的上下两端设置有安装盘,上端的安装盘连接有出水管连通MBR膜内部。

  10.根据权利要求1所述一体化MBR膜污水处理设备,其特征在于,所述MBR膜底部设置有曝气管连接鼓风机。

  说明书

  一体化MBR膜污水处理设备

  技术领域

  本发明涉及污水处理技术领域,尤其涉及一体化MBR膜污水处理设备。

  背景技术

  在水污染治理领域,现有的主要的工艺主要有AO,AAO,氧化沟,MBR,MBBR,SBR及SBR各种变异工艺。MBBR工艺是通过向反应器中投加一定数量的悬浮载体(MBBR填料),提高反应器中的生物量及生物种类,从而提高反应器的处理效率。由于填料密度接近于水,所以在曝气的时候,与水呈完全混合状态,微生物生长的环境为气、液、固三相。载体在水中的碰撞和剪切作用,使空气气泡更加细小,增加了氧气的利用率。另外,每个载体内外均具有不同的生物种类,内部生长一些厌氧菌或兼氧菌,外部为好氧菌,这样每个载体都为一个微型反应器,使硝化反应和反硝化反应同时存在,从而提高了处理效果。MBR是以膜组件取代传统生物处理技术末端二沉池,在生物反应器中保持高活性污泥浓度,提高生物处理有机负荷,从而减少污水处理设施占地面积,并通过保持低污泥负荷减少剩余污泥量。主要利用沉浸于好氧生物池内之膜分离设备截留槽内的活性污泥与大分子有机物。膜生物反应器因其有效的截留作用,可保留世代周期较长的微生物,可实现对污水深度净化,同时硝化菌在系统内能充分繁殖,其硝化效果明显,对深度除磷脱氮提供可能。

  现有的工艺中膜区前无泥水处理措施,通过膜组件来进行泥水分离,使膜组件承受较大的运行负荷,容易污堵,使得反冲洗频率增高。

  发明内容

  为了解决上述问题,本发明提供一体化MBR膜污水处理设备,提高了污水处理效率,膜反应池前进行泥水分离并排除上浮的污泥,减轻 MBR膜的运行负荷,延迟膜的使用寿命,也进一步保证了出水水质。

  为了达到上述目的,本发明采用以下技术方案:

  一体化MBR膜污水处理设备,包括箱体,其特征在于,所述箱体内设有依次连通的调节池、缺氧池、厌氧池、好氧池、沉淀池和膜反应池,所述膜反应池内设置MBR膜,所述MBR膜连通紫外线消毒仪;好氧池、MBR膜均连通鼓风机;厌氧池内均匀挂设有厌氧填料,所述好氧池内设多个悬浮球,好氧池设置有回流管连接至缺氧池;所述缺氧池内设有搅拌器,且所述缺氧池上方连通有碳源投放器,所述好氧池上方连通有加药桶,所述沉淀池内设有斜管,沉淀池外部连接设置有污泥池,污泥池设置有上清液管道回流至调节池。

  进一步的,所述沉淀池上部内设有出水三角堰,所述斜管一端设置于所述出水三角堰下方,在沉淀池与好氧池之间设置有小型的泥水分离机,泥水分离机将排出污泥排放至污泥池。

  进一步的,所述厌氧填料为复合纤维。

  进一步的,所述复合纤维通过挂绳串联,挂绳的顶部设置有金属挂架,挂绳底部设置有配重球。

  进一步的,所述加药桶的出液端连接设置有喷淋管位于好氧池上方。

  进一步的,所述好氧池两侧设置有推流桨,推流桨一上一下设置。

  进一步的,所述推流桨设置有不锈钢格栅位于推流方向,防止悬浮球撞击桨叶。

  进一步的,所述好氧池底部设置有若干个左右交错设置的曝气盘,位于同一列的曝气盘等距分布。

  进一步的,所述MBR膜为圆柱形结构,MBR膜的上下两端设置有安装盘,上端的安装盘连接有出水管连通MBR膜内部。

  进一步的,所述MBR膜底部设置有曝气管连接鼓风机,曝气管呈环形围绕在圆柱形MBR膜周围。

  本发明有益效果

  本发明提高了污水处理效率,膜反应池前设置有泥水分离机,进行高效的泥水分离,排除上浮的污泥,减轻 MBR膜的运行负荷,延长膜的使用寿命,也进一步保证了出水水质。
