成都污水处理技术搅拌机构

文章出处:四川名膜水处理设备有限公司 人气:发表时间:2019-12-31

本实用新型公开了一种污水处理装置的搅拌机构,包括搅拌室、注入口、输出口和收集框,所述注入口固定连接在搅拌室的一侧,所述输出口固定连接在搅拌室的另一侧,所述收集框放置在输出口的下方,所述搅拌室的顶部固定连接有支撑架。本实用新型通过设置移动杆,移动杆通过螺旋滑槽连接固定块,固定块连接转动环,限位环和连接杆配合限制转动环的位置,通过移动杆的上下移动,移动杆通过螺旋滑槽和固定块的配合带动转动环双向转动,达到了防止水旋产生,使污水搅拌更均匀的效果。



  权利要求书

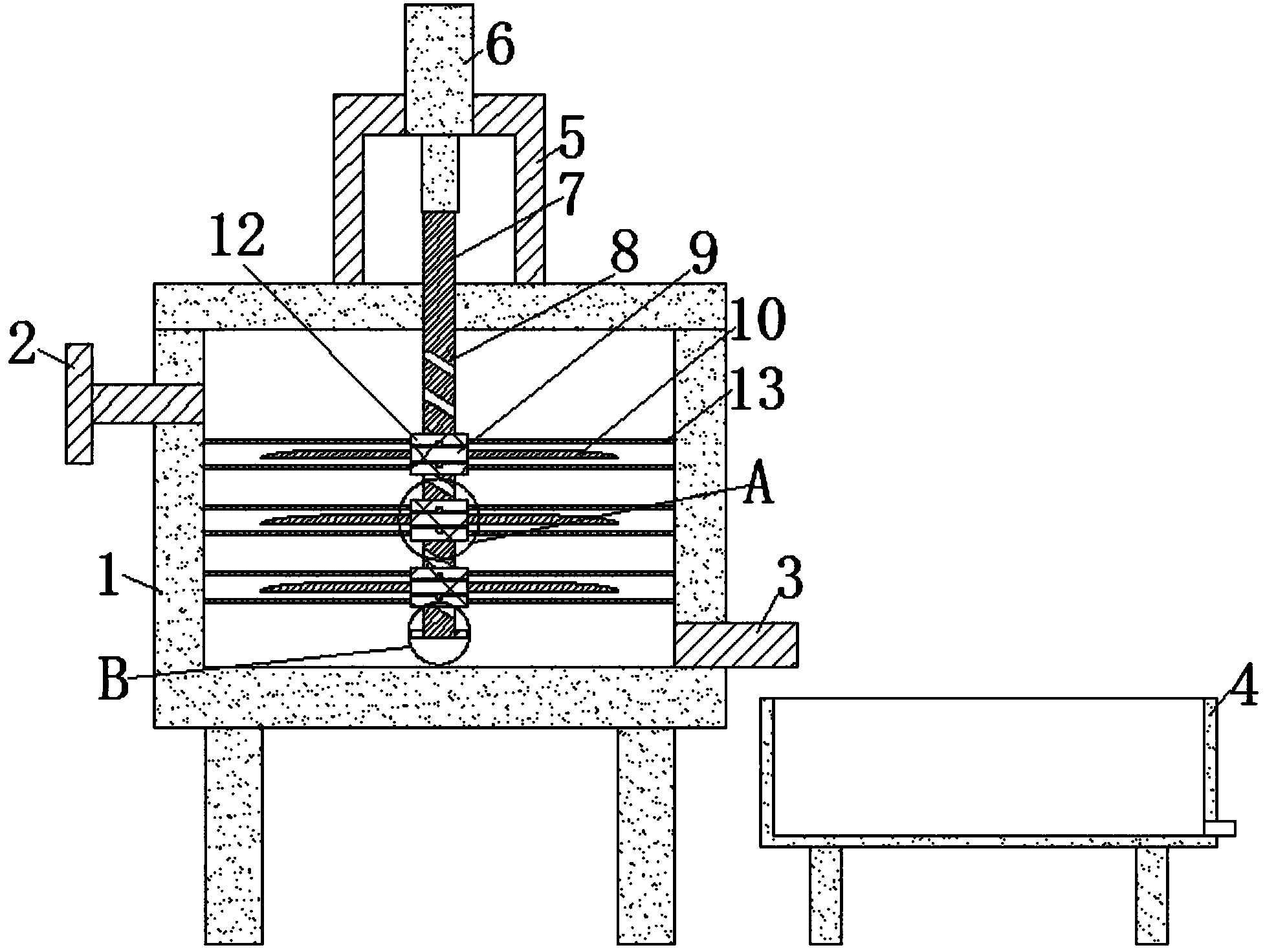

  1.一种污水处理装置的搅拌机构,包括搅拌室(1)、注入口(2)、输出口(3)和收集框(4),所述注入口(2)固定连接在搅拌室(1)的一侧,所述输出口(3)固定连接在搅拌室(1)的另一侧,所述收集框(4)放置在输出口(3)的下方,其特征在于:所述搅拌室(1)的顶部固定连接有支撑架(5);

  所述支撑架(5)的顶部开设有通孔,所述支撑架(5)的内壁通过通孔固定连接有推杆电机(6),所述推杆电机(6)的输出轴固定连接有移动杆(7),所述搅拌室(1)的顶部开设有转动通孔,所述移动杆(7)的底部通过转动通孔伸入搅拌室(1)的内部,所述移动杆(7)的表面开设有螺旋滑槽(8),所述移动杆(7)的表面活动连接有转动环(9),所述转动环(9)的外表面固定连接有搅拌叶(10),所述转动环(9)的内表面固定连接有固定块(11),所述固定块(11)的表面通过螺旋滑槽(8)与移动杆(7)的内壁滑动连接,所述转动环(9)的顶部和底部搭接有限位环(12),所述限位环(12)的两侧固定连接有连接杆(13),所述连接杆(13)上远离限位环(12)的一端与搅拌室(1)的内壁固定连接。

  2.根据权利要求1所述的一种污水处理装置的搅拌机构,其特征在于:所述固定块(11)的形状为半球形。

  3.根据权利要求1所述的一种污水处理装置的搅拌机构,其特征在于:所述限位环(12)朝向转动环(9)的一面开设有球形槽。

  4.根据权利要求3所述的一种污水处理装置的搅拌机构,其特征在于:所述限位环(12)的内壁通过球形槽转动连接有滚珠(14),所述滚珠(14)的表面与转动环(9)的表面接触。

  5.根据权利要求1所述的一种污水处理装置的搅拌机构,其特征在于:所述移动杆(7)上靠近其底部的两侧固定连接有防脱块(15)。

  说明书

  一种污水处理装置的搅拌机构

  技术领域

  本实用新型涉及污水处理技术领域,具体为一种污水处理装置的搅拌机构。

  背景技术

  污水,通常指受一定污染的、来自生活和生产的排出水,污水主要有生活污水、工业废水和初期雨水,污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物,工业废水中的水污染是最严重的,工业在排放废水时,若没有处理好废水,将会造成污染。如中国专利CN201720970994.9公开了一种化工生产用污水处理装置,包括有底板、支撑座、第一收集框、搅拌机构、第一出水管、第一阀门、过滤机构、晃动机构、第二过滤袋、第三收集框、第一固定块、第一挂钩、第二固定块和第二挂钩;两支撑座、晃动机构、第三收集框沿底板长度方向依次固接于底板,第一收集框固接于两支撑座顶部。本实用新型达到了污水处理速率快、处理后水质好的效果。但是该装置仅仅通过转轴带动搅拌叶片转动,从而对污水进行搅拌,容易产生水旋,降低搅拌效果,需要进行改进。

  实用新型内容

  本实用新型的目的在于提供一种污水处理装置的搅拌机构,具备了搅拌时防止水旋产生,使污水均匀搅拌的优点,解决了该装置仅仅通过转轴带动搅拌叶片转动,从而对污水进行搅拌,容易产生水旋,降低搅拌效果的问题。

  为实现上述目的,本实用新型提供如下技术方案:一种污水处理装置的搅拌机构,包括搅拌室、注入口、输出口和收集框,所述注入口固定连接在搅拌室的一侧,所述输出口固定连接在搅拌室的另一侧,所述收集框放置在输出口的下方,所述搅拌室的顶部固定连接有支撑架。

  所述支撑架的顶部开设有通孔,所述支撑架的内壁通过通孔固定连接有推杆电机,所述推杆电机的输出轴固定连接有移动杆,所述搅拌室的顶部开设有转动通孔,所述移动杆的底部通过转动通孔伸入搅拌室的内部,所述移动杆的表面开设有螺旋滑槽,所述移动杆的表面活动连接有转动环,所述转动环的外表面固定连接有搅拌叶,所述转动环的内表面固定连接有固定块,所述固定块的表面通过螺旋滑槽与移动杆的内壁滑动连接,所述转动环的顶部和底部搭接有限位环,所述限位环的两侧固定连接有连接杆,所述连接杆上远离限位环的一端与搅拌室的内壁固定连接。

  优选的,所述固定块的形状为半球形。

  优选的,所述限位环朝向转动环的一面开设有球形槽。

  优选的,所述限位环的内壁通过球形槽转动连接有滚珠,所述滚珠的表面与转动环的表面接触。

  优选的,所述移动杆上靠近其底部的两侧固定连接有防脱块。

  与现有技术相比,本实用新型的有益效果如下:

  一、本实用新型通过设置移动杆,移动杆通过螺旋滑槽连接固定块,固定块连接转动环,限位环和连接杆配合限制转动环的位置,通过移动杆的上下移动,移动杆通过螺旋滑槽和固定块的配合带动转动环双向转动,达到了防止水旋产生,使污水搅拌更均匀的效果。

  二、本实用新型通过设置滚珠,滚珠的设置使限位环和转动环之间的转动更流畅,防脱块的设置使移动杆上下移动的更稳定,从而使转动环转动的更稳定,达到了污水稳定均匀搅拌的效果。

《成都污水处理技术搅拌机构》本文由四川名膜水处理设备有限公司编辑整理发布 http://www.cdmmscl.com
