一体化污水处理:污水处理用沉淀池设备

来源:四川名膜 时间:2020-03-23 16:14:06 浏览:

  一体化污水处理:本发明涉及环保设备的技术领域,特别是涉及一种污水处理用沉淀池,其通过对污水中的沉淀物和漂浮物进行自动化清理,提高污水水质,节省体力和时间,提高工作效率,减少杂质残留,同时减少人掉入水中的风险,提高实用性和安全性;包括箱体、收集箱、支腿、进水管、第一排水管、两组安装板、两组导轨、两组齿排、两组滑块、四组连接柱、两组连接板、两组齿轮和第一电机,箱体的内部设置有第一腔体,第一腔体顶端连通设置有第一通口,第一腔体底端左侧连通设置有收集槽。

一体化污水处理:污水处理用沉淀池设备

  一体化污水处理:权利要求书

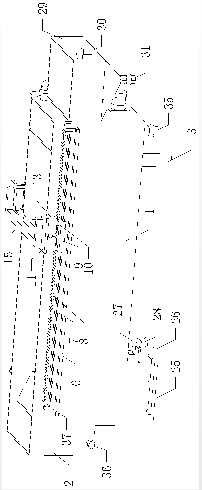

  1.一种污水处理用沉淀池,其特征在于,包括箱体(1)、收集箱(2)、支腿(3)、进水管(4)、第一排水管(5)、两组安装板(6)、两组导轨(7)、两组齿排(8)、两组滑块(9)、四组连接柱(10)、两组连接板(11)、两组齿轮(12)和第一电机(13),箱体(1)的内部设置有第一腔体,第一腔体顶端连通设置有第一通口,第一腔体底端左侧连通设置有收集槽,收集箱(2)的右端与箱体(1)的左端上侧连接,收集箱(2)的顶端与箱体(1)的顶端平齐,收集箱(2)的内部设置有第二腔体,第二腔体底端后侧高于底端前侧,第二腔体顶端连通设置有第二通口,第一腔体左端上侧与第二腔体右端上侧连通,支腿(3)位于收集箱(2)的下方,支腿(3)的右侧输出端与第一腔体左端后侧连通,支腿(3)的中部连通设置有进水阀,进水管(4)位于第一腔体左侧,进水管(4)的右端低于左端,第一腔体左端上侧和第二腔体右端上侧连通位置的底部与进水管(4)的左端连接,第一排水管(5)的左侧输入端与第一腔体右端后上侧连通,第一排水管(5)的中部连通设置有出水阀,两组安装板(6)的内端分别横向安装在箱体(1)的前端上侧和后端上侧,两组导轨(7)的底端分别安装在两组安装板(6)的顶端外侧,两组齿排(8)的底端分别与两组安装板(6)的顶端内侧连接,两组滑块(9)分别可转动安装在两组导轨(7)上,两组滑块(9)的顶端分别与四组连接柱(10)的底端均匀连接,四组连接柱(10)的顶端分别均匀安装在两组连接板(11)的底端,两组齿轮(12)的底端分别与两组齿排(8)的顶端啮合,第一电机(13)的顶端安装在前侧连接板(11)的底端右后侧,第一电机(13)的左端设置有第一转轴,第一转轴的左端设置有减速器(14),减速器(14)的顶端与前侧连接板(11)的底端后侧连接,减速器(14)的后端设置有第二转轴,第二转轴的后端与前侧齿轮(12)的前端中部连接,后侧齿轮(12)的后端中部可转动设置有第三转轴,第三转轴的后端设置有支撑杆,支撑杆的顶端与后侧连接板(11)的底端左前侧连接,箱体(1)的上方设置有移动板(15),两组连接板(11)的顶端分别与移动板(15)的底端前侧和后侧连接,移动板(15)的底端设置有固定板(16),固定板(16)的底端可转动设置有第一清理板(17),固定板(16)的右端前侧和后侧分别设置有两组定位板(18),两组定位板(18)的左端下侧均与第一清理板(17)的右端接触,第一腔体右下侧设置有第二清理板(19),第一腔体左下侧设置有固定板(20),固定板(20)的左端与收集槽的右端平齐,固定板(20)的底端与第一腔体底端之间存在间隙,固定板(20)的右端中部可转动设置有螺杆(21),第二清理板(19)的中部设置有左右贯穿的螺纹孔,螺杆(21)穿过螺纹孔和第一腔体右端下侧并与箱体(1)的右端下侧可转动密封连接,螺杆(21)与螺纹孔螺装连接,固定板(20)的右端前侧和后侧均设置有导向杆(22),第二清理板(19)的前侧和后侧均设置有左右贯穿的通孔,两组导向杆(22)的右端分别穿过两组通孔并与第一腔体右端连接,两组导向杆(22)分别与两组通孔可滑动连接,箱体(1)的右端下侧设置有第二电机(23),第二电机(23)的中部与螺杆(21)的右端连接。

  2.如权利要求1所述的一种污水处理用沉淀池,其特征在于,还包括两组吸收仓(24)、吸管(25)、吸泵(26)、第三电机(27)和排出管(28),两组吸收仓(24)均位于收集槽的底端,两组吸收仓(24)的内部均设置有第三腔体,第三腔体的内壁连通设置有多组吸孔,多组吸孔的外端均与两组吸收仓(24)的外壁连通,吸管(25)的左端和中部均连通设置有输入口,两组输入口的后端均穿过箱体(1)的前端并分别与两组吸收仓(24)内的两组第三腔体前端连通,吸泵(26)的左端安装在箱体(1)的外壁上,吸管(25)的右侧输出端与吸泵(26)的前端连通,第三电机(27)的左端安装在箱体(1)的外壁上,第三电机(27)的前端设置有第四转轴,第四转轴的前端与吸泵(26)的后端连接,吸泵(26)的右端与排出管(28)的左侧输入端连通。

  3.如权利要求2所述的一种污水处理用沉淀池,其特征在于,还包括二次沉淀仓(29)、第二排水管(30)和第一排污管(31),二次沉淀仓(29)的左端与箱体(1)的右端中部连接,二次沉淀仓(29)的内部设置有第四腔体,第四腔体顶端连通设置有第三通口,第一排水管(5)的下侧输出端通过第三通口插入第四腔体上侧,第二排水管(30)的左侧输入端与第四腔体右端上前侧连通,第一排污管(31)的上侧输入端与第四腔体底端中部连通,第一排污管(31)的中部连通设置有第一排污阀。

  4.如权利要求3所述的一种污水处理用沉淀池,其特征在于,还包括挡水板(32),挡水板(32)的形状为弓形,挡水板(32)的后端与左端分别与第一腔体后端和左端连接,挡水板(32)的内壁右端位于支腿(3)的右侧输出端的右方。

  5.如权利要求4所述的一种污水处理用沉淀池,其特征在于,还包括第一挡料板(33),第一挡料板(33)位于收集槽和挡水板(32)之间,第一挡料板(33)的右端低于左端,第一挡料板(33)的左端与第一腔体左端下侧连接。

  6.如权利要求5所述的一种污水处理用沉淀池,其特征在于,还包括第二挡料板(34),第二挡料板(34)的前端和后端分别与第一腔体前端右上侧和后端右上侧连接,第二挡料板(34)的顶端与箱体(1)的顶端平齐。

  7.如权利要求6所述的一种污水处理用沉淀池,其特征在于,还包括第二排污管(35),第二排污管(35)的上侧输入端与第一腔体底端右前侧连通,第二排污管(35)的中部连通设置有第二排污阀。

  8.如权利要求7所述的一种污水处理用沉淀池,其特征在于,还包括第三排污管(36),第三排污管(36)的后侧输入端与第二腔体前端下侧连通,第三排污管(36)的中部连通设置有第三排污阀。

  9.如权利要求8所述的一种污水处理用沉淀池,其特征在于,还包括四组限位块(37),四组限位块(37)的内端下侧分别安装在两组导轨(7)的左端和右端。

  10.如权利要求9所述的一种污水处理用沉淀池,其特征在于,还包括刮板(38),刮板(38)的形状为方向向左的弧形,刮板(38)的本体存在弹性,刮板(38)的顶端与第二清理板(19)的底端连接,刮板(38)的底端与第一腔体底端接触。

  一体化污水处理:说明书

  一种污水处理用沉淀池

  一体化污水处理:技术领域

  本发明涉及环保设备的技术领域,特别是涉及一种污水处理用沉淀池。

  一体化污水处理:背景技术

  众所周知,污水对环境存在极大危害,污水处理工艺在环保领域得到极大应用,污水中一般存在较多颗粒状杂质,杂质的密度比水的密度大,处理此类杂质时一般采用沉淀法进行分离,沉淀法主要是将污水在沉淀池中静止,使杂质自然沉淀,从而使杂质与水产生分离,将上层水抽离即可,传统沉淀池使用时,沉淀池的底部产生大量淤泥,需人工经常进行清理,防止淤泥堆积过多,同时污水的表层容易产生较多漂浮物,需人工经常对其进行打捞,人工操作时体力消耗较大,工作时间较长,工作效率较低,人工清理不彻底,污水中仍存在较多此类杂质,同时人的安全性较差,容易掉落水中。

  一体化污水处理:发明内容

  为解决上述技术问题,本发明提供一种通过对污水中的沉淀物和漂浮物进行自动化清理,提高污水水质,节省体力和时间,提高工作效率,减少杂质残留,同时减少人掉入水中的风险,提高实用性和安全性的污水处理用沉淀池。

  本发明的一种污水处理用沉淀池,包括箱体、收集箱、支腿、进水管、第一排水管、两组安装板、两组导轨、两组齿排、两组滑块、四组连接柱、两组连接板、两组齿轮和第一电机,箱体的内部设置有第一腔体,第一腔体顶端连通设置有第一通口,第一腔体底端左侧连通设置有收集槽,收集箱的右端与箱体的左端上侧连接,收集箱的顶端与箱体的顶端平齐,收集箱的内部设置有第二腔体,第二腔体底端后侧高于底端前侧,第二腔体顶端连通设置有第二通口,第一腔体左端上侧与第二腔体右端上侧连通,支腿位于收集箱的下方,支腿的右侧输出端与第一腔体左端后侧连通,支腿的中部连通设置有进水阀,进水管位于第一腔体左侧,进水管的右端低于左端,第一腔体左端上侧和第二腔体右端上侧连通位置的底部与进水管的左端连接,第一排水管的左侧输入端与第一腔体右端后上侧连通,第一排水管的中部连通设置有出水阀,两组安装板的内端分别横向安装在箱体的前端上侧和后端上侧,两组导轨的底端分别安装在两组安装板的顶端外侧,两组齿排的底端分别与两组安装板的顶端内侧连接,两组滑块分别可转动安装在两组导轨上,两组滑块的顶端分别与四组连接柱的底端均匀连接,四组连接柱的顶端分别均匀安装在两组连接板的底端,两组齿轮的底端分别与两组齿排的顶端啮合,第一电机的顶端安装在前侧连接板的底端右后侧,第一电机的左端设置有第一转轴,第一转轴的左端设置有减速器,减速器的顶端与前侧连接板的底端后侧连接,减速器的后端设置有第二转轴,第二转轴的后端与前侧齿轮的前端中部连接,后侧齿轮的后端中部可转动设置有第三转轴,第三转轴的后端设置有支撑杆,支撑杆的顶端与后侧连接板的底端左前侧连接,箱体的上方设置有移动板,两组连接板的顶端分别与移动板的底端前侧和后侧连接,移动板的底端设置有固定板,固定板的底端可转动设置有第一清理板,固定板的右端前侧和后侧分别设置有两组定位板,两组定位板的左端下侧均与第一清理板的右端接触,第一腔体右下侧设置有第二清理板,第一腔体左下侧设置有固定板,固定板的左端与收集槽的右端平齐,固定板的底端与第一腔体底端之间存在间隙,固定板的右端中部可转动设置有螺杆,第二清理板的中部设置有左右贯穿的螺纹孔,螺杆穿过螺纹孔和第一腔体右端下侧并与箱体的右端下侧可转动密封连接,螺杆与螺纹孔螺装连接,固定板的右端前侧和后侧均设置有导向杆,第二清理板的前侧和后侧均设置有左右贯穿的通孔,两组导向杆的右端分别穿过两组通孔并与第一腔体右端连接,两组导向杆分别与两组通孔可滑动连接,箱体的右端下侧设置有第二电机,第二电机的中部与螺杆的右端连接;打开进水阀,外界污水通过支腿进入第一腔体内部,污水在第一腔体内进行静置沉淀作用,污水水位高于第一清理板的底端,污水中的淤泥沉淀至第一腔体底部,污水中的漂浮性杂质上浮至污水水面,控制第二电机正向转动,第二电机带动螺杆正向转动,螺杆与第二清理板螺装连接,螺杆带动第二清理板向左移动,第二清理板的底端对第一腔体底部的淤泥进行向左推动并推入收集槽内,控制第二电机反向转动,第二电机带动螺杆反向转动,螺杆带动第二清理板向右移动并恢复至初始位置,从而完成淤泥的清理工作,两组导向杆对第二清理板进行导向和支撑作用,控制第一电机正向转动,第一电机通过第一转轴、减速器和第二转轴带动前侧齿轮正向转动,前侧齿轮的底端与前侧齿排的顶端啮合,前侧齿轮在前侧齿排上向左移动,前侧齿轮通过第二转轴和减速器带动前侧连接板向左移动,前侧连接板带动移动板向左移动,移动板通过固定板带动第一清理板向左移动,两组定位板对第一清理板进行支撑阻挡作用,使第一清理板向左移动式保持竖直,第一清理板的左端推动污水水面上的漂浮物向左移动并通过进水管推入第二腔体内部进行收集,方便漂浮物的清理工作,控制第一电机反向转动,第一电机带动前侧齿轮反向转动,前侧齿轮在前侧齿排上向右移动,前侧齿轮带动移动板向右移动并恢复至初始位置,移动板通过固定板带动第一清理板向右移动并恢复至初始位置,第一清理板的顶端与固定板的底端可转动连接,第一清理板在向右移动时,污水推动第一清理板的底端向左倾斜,从而防止第一清理板的右端推动漂浮物向右移动,打开出水阀,经过沉淀的污水通过第一排水管排出至外界,同时移动板带动后侧连接板进行左右移动,后侧连接板通过支撑杆和第三转轴带动后侧齿轮在后侧齿排上左右移动,两组连接板通过四组连接柱分别带动两组滑块进行左右移动,两组滑块分别在两组导轨上滑动,从而方便对移动板进行支撑,提高移动板移动时的稳定性,通过对污水中的沉淀物和漂浮物进行自动化清理,提高污水水质,节省体力和时间,提高工作效率,减少杂质残留,同时减少人掉入水中的风险,提高实用性和安全性。

  本发明的一种污水处理用沉淀池,还包括两组吸收仓、吸管、吸泵、第三电机和排出管,两组吸收仓均位于收集槽的底端,两组吸收仓的内部均设置有第三腔体,第三腔体的内壁连通设置有多组吸孔,多组吸孔的外端均与两组吸收仓的外壁连通,吸管的左端和中部均连通设置有输入口,两组输入口的后端均穿过箱体的前端并分别与两组吸收仓内的两组第三腔体前端连通,吸泵的左端安装在箱体的外壁上,吸管的右侧输出端与吸泵的前端连通,第三电机的左端安装在箱体的外壁上,第三电机的前端设置有第四转轴,第四转轴的前端与吸泵的后端连接,吸泵的右端与排出管的左侧输入端连通;打开第三电机,第三电机通过第四转轴带动吸泵运行,吸泵通过吸管、两组吸收仓和多组吸孔将收集槽内的淤泥吸出并通过排出管排出至外界收集装置内,方便淤泥的清理工作,提高实用性和可靠性。

  本发明的一种污水处理用沉淀池,还包括二次沉淀仓、第二排水管和第一排污管,二次沉淀仓的左端与箱体的右端中部连接,二次沉淀仓的内部设置有第四腔体,第四腔体顶端连通设置有第三通口,第一排水管的下侧输出端通过第三通口插入第四腔体上侧,第二排水管的左侧输入端与第四腔体右端上前侧连通,第一排污管的上侧输入端与第四腔体底端中部连通,第一排污管的中部连通设置有第一排污阀;通过第一排水管排出的污水进入第四腔体内部进行二次沉淀,污水中的杂质下落并在第四腔体底部堆积,污水的上侧通过第二排水管排出至外界,打开第一排污阀,第四腔体底部堆积的杂质可通过第一排污管排出至外界,方便对第四腔体进行清理,提高实用性和可靠性。

  本发明的一种污水处理用沉淀池,还包括挡水板,挡水板的形状为弓形,挡水板的后端与左端分别与第一腔体后端和左端连接,挡水板的内壁右端位于支腿的右侧输出端的右方;通过支腿进入第一腔体内的污水冲击在挡水板的内壁右端,污水流速降低,从而方便污水的静置工作,降低第一腔体内污水流动速度,提高沉淀效果,提高实用性。

  本发明的一种污水处理用沉淀池,还包括第一挡料板,第一挡料板位于收集槽和挡水板之间,第一挡料板的右端低于左端,第一挡料板的左端与第一腔体左端下侧连接;通过设置第一挡料板,可防止第一腔体左侧的污水对收集槽内的淤泥产生搅动,防止淤泥飘起,同时防止收集槽内的淤泥飘飞至收集槽外侧,提高实用性和可靠性。

  本发明的一种污水处理用沉淀池,还包括第二挡料板,第二挡料板的前端和后端分别与第一腔体前端右上侧和后端右上侧连接,第二挡料板的顶端与箱体的顶端平齐;通过设置第二挡料板,可防止污水水面上的漂浮物向右飘动并进入第一排水管内部,提高第一排水管排出水的纯净度,提高实用性。

  本发明的一种污水处理用沉淀池,还包括第二排污管,第二排污管的上侧输入端与第一腔体底端右前侧连通,第二排污管的中部连通设置有第二排污阀;在对第一腔体进行清洗时,打开第二排污阀,清洗后的污水可通过第二排污管排出至外界,提高实用性和可靠性。

  本发明的一种污水处理用沉淀池,还包括第三排污管,第三排污管的后侧输入端与第二腔体前端下侧连通,第三排污管的中部连通设置有第三排污阀;打开第三排污阀,第二腔体内收集的杂质可通过第三排污管排出至外界,方便对第二腔体进行清理和杂质处理工作,提高实用性。

  本发明的一种污水处理用沉淀池,还包括四组限位块,四组限位块的内端下侧分别安装在两组导轨的左端和右端;通过设置四组限位块,可方便对两组滑块进行限位,防止两组滑块分别与两组导轨发生脱离,提高实用性和可靠性。

  本发明的一种污水处理用沉淀池,还包括刮板,刮板的形状为方向向左的弧形,刮板的本体存在弹性,刮板的顶端与第二清理板的底端连接,刮板的底端与第一腔体底端接触;通过设置刮板,可方便对第一腔体底部的淤泥进行彻底清理,提高清理效果,同时第二清理板带动刮板向右移动时,刮板本体存在弹性,防止刮板的底端将第一腔体底端残留的淤泥向右推动,提高实用性和可靠性。

  与现有技术相比本发明的有益效果为:打开进水阀,外界污水通过支腿进入第一腔体内部,污水在第一腔体内进行静置沉淀作用,污水水位高于第一清理板的底端,污水中的淤泥沉淀至第一腔体底部,污水中的漂浮性杂质上浮至污水水面,控制第二电机正向转动,第二电机带动螺杆正向转动,螺杆与第二清理板螺装连接,螺杆带动第二清理板向左移动,第二清理板的底端对第一腔体底部的淤泥进行向左推动并推入收集槽内,控制第二电机反向转动,第二电机带动螺杆反向转动,螺杆带动第二清理板向右移动并恢复至初始位置,从而完成淤泥的清理工作,两组导向杆对第二清理板进行导向和支撑作用,控制第一电机正向转动,第一电机通过第一转轴、减速器和第二转轴带动前侧齿轮正向转动,前侧齿轮的底端与前侧齿排的顶端啮合,前侧齿轮在前侧齿排上向左移动,前侧齿轮通过第二转轴和减速器带动前侧连接板向左移动,前侧连接板带动移动板向左移动,移动板通过固定板带动第一清理板向左移动,两组定位板对第一清理板进行支撑阻挡作用,使第一清理板向左移动式保持竖直,第一清理板的左端推动污水水面上的漂浮物向左移动并通过进水管推入第二腔体内部进行收集,方便漂浮物的清理工作,控制第一电机反向转动,第一电机带动前侧齿轮反向转动,前侧齿轮在前侧齿排上向右移动,前侧齿轮带动移动板向右移动并恢复至初始位置,移动板通过固定板带动第一清理板向右移动并恢复至初始位置,第一清理板的顶端与固定板的底端可转动连接,第一清理板在向右移动时,污水推动第一清理板的底端向左倾斜,从而防止第一清理板的右端推动漂浮物向右移动,打开出水阀,经过沉淀的污水通过第一排水管排出至外界,同时移动板带动后侧连接板进行左右移动,后侧连接板通过支撑杆和第三转轴带动后侧齿轮在后侧齿排上左右移动,两组连接板通过四组连接柱分别带动两组滑块进行左右移动,两组滑块分别在两组导轨上滑动,从而方便对移动板进行支撑,提高移动板移动时的稳定性,通过对污水中的沉淀物和漂浮物进行自动化清理,提高污水水质,节省体力和时间,提高工作效率,减少杂质残留,同时减少人掉入水中的风险,提高实用性和安全性。
