处理废水设备:家庭生活污水处理技术

来源:四川名膜 时间:2020-03-23 16:16:30 浏览:

  处理废水设备:本发明公开了一种家庭生活污水处理装置,其特征在于,包括装置支架、生活污水预处理装置、水生植物处理装置以及水体净化消毒装置,所述生活污水预处理装置,由不锈钢薄板焊接而成的一体化装置,包括过滤沉淀层、曝气分解层以及砂滤层,所述水生植物处理装置,共有3层,包括凤眼莲植物层、睡莲植物层以及浮萍植物层,所述水体净化消毒装置包括砂滤器和紫外线消毒器,本发明技术方案具备处理生活污水成本低廉,处理效率较高,比较适合家庭生活污水量小的特点;不使用任何化学药剂来处理生活污水,避免水环境造成二次污染;处理污水的水生植物不仅可以作为自然景观供欣赏,而且所采用的水生植物能够净化家庭室内的空气。

处理废水设备:家庭生活污水处理技术

  处理废水设备:权利要求书

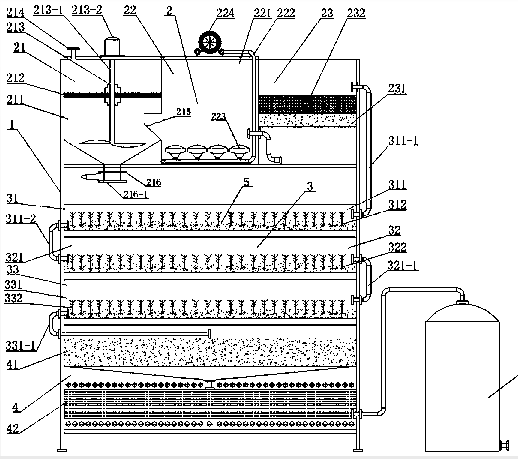

  1.一种家庭生活污水处理装置,其特征在于,包括装置支架、生活污水预处理装置、水生植物处理装置以及水体净化消毒装置,所述装置支架是由碳钢型材焊接而成,表面防腐处理,所述生活污水预处理装置,由不锈钢薄板焊接而成的一体化装置,包括过滤沉淀层、曝气分解层以及砂滤层,所述过滤沉淀层包括过滤沉淀池、过滤筛网、搅拌器、污水进口管、出水口及排污口,所述过滤沉淀池为方形,底部为锥形,且在其顶部设置有污水进口管,其下端的两侧设置有排污口与出水口,所述过滤筛网通过螺栓安装固定在过滤沉淀池的内部,所述搅拌器包括搅拌杆和搅拌电机,搅拌电机与搅拌杆通过孔轴键槽配合固定连接,且搅拌电机通过螺栓安装固定在过滤沉淀池顶部,所述污水进口管焊接安装固定在过滤沉淀池的顶部,所述出水口为楔形,且靠近曝气分解层一侧,所述排污口位于过滤沉淀池的底部,且在底部设置有手动蝶阀,所述曝气分解层,包括曝气分解池、曝气管道、喇叭气头以及高压风机,所述曝气分解池为方形结构,顶部敞口,所述曝气管道为螺旋形,一端为密封,另一端与高压风机相连接,所述喇叭气头通过螺纹固定连接在曝气管道上,所述高压风机,其底座带有的安装孔通过螺栓安装固定在曝气分解池的顶部,所述砂滤层,分为两层,包括石英砂层和活性炭层,所述石英砂层位于底层,所述活性炭层位于顶层,所述水生植物处理装置,共有3层,包括凤眼莲植物层、睡莲植物层以及浮萍植物层,所述凤眼莲植物层包括玻璃槽Ⅰ、凤眼莲以及砂石,所述玻璃槽Ⅰ放置在装置支架上,设置有进水管Ⅰ和出水管Ⅰ,所述进水管Ⅰ与砂滤层底部相连接,所述出水管Ⅰ与睡莲植物层相连接,所述睡莲植物层包括玻璃槽Ⅱ、睡莲以及砂石,所述玻璃槽Ⅱ放置在装置支架上,设置有出水管Ⅱ,所述出水管Ⅱ与浮萍植物层相连接,所述浮萍植物层包括玻璃槽Ⅲ、浮萍以及砂石,所述玻璃槽Ⅲ放置在装置支架上,设置有出水管Ⅲ,所述出水管Ⅲ与水体净化消毒装置相连接,所述水体净化消毒装置包括砂滤器和紫外线消毒器,所述砂滤器位于水体净化消毒装置上部,一端与出水管Ⅲ相连接,另一端与紫外线消毒器相连接,所述紫外线消毒器,一端与砂滤器相连接,另一端与储水罐相连接。

  处理废水设备:说明书

  一种家庭生活污水处理装置

  处理废水设备:技术领域

  本发明属于家庭生活污水处理领域,更具体的说涉及一种家庭生活污水处理装置。

  处理废水设备:背景技术

  当前全球气候多变,形成陆地干旱与洪涝异常气候并存,使得淡水资源分布不均,尤其是我国近年来因干旱而引发的淡水资源是非常地紧缺,不仅影响到农作物的生长,甚至严重影响到人们饮水水资源的匮乏,因此在我们有限的淡水资源如何实现淡水资源循环利用,做到节能环保是当前解决淡水资源一项艰巨任务。

  随着我国城镇化政策稳步实施,城市家庭生活用水消耗量比较大,城市家庭生活用水主要为淘米水,洗菜水,餐具洗刷水,洗浴水以及洗衣拖地水等,这些家庭日常生活用水往往在使用后,便排放并进入城市生活污水管道中,并没有得到循环利用与回收,进而造成城市生活淡水资源的浪费,同时也增加了家庭生活水费开支和城市生活污水处理费用,虽然市场上出现了一些家庭生活污水处理系统,如SBR家庭生活污水处理设备等,但在实际运行中总出现一些问题,如处理效果较差,占地空间大,高能耗以及系统运行不稳定等,还有这些设备缺乏自然景观色彩,放置在家庭中给人们在精神上总有一种压抑感。因此,如何研制一种家庭生活污水处理系统,不仅能够解决节约水资源,降低家庭生活成本,且又能够营造温馨和谐的自然景观是当前家庭生活污水处理亟待解决的问题。

  处理废水设备:发明内容

  本发明的目的在于提供一种家庭生活污水处理装置,实现饮用水资源在家庭生活中得到回收与重复利用,进而节省有限的水资源,还

  可以降低家庭生活成本,同时能够营造温馨和谐的自然景观,且本发明技术方案具备生活污水处理低能耗、占地空间小、结构简单与制作成本低廉等优点。

  为了实现以上目的,本发明采用以下技术方案:

  一种家庭生活污水处理装置,其特征在于,包括装置支架、生活污水预处理装置、水生植物处理装置以及水体净化消毒装置,所述装置支架是由碳钢型材焊接而成,表面防腐处理,所述生活污水预处理装置,由不锈钢薄板焊接而成的一体化装置,包括过滤沉淀层、曝气分解层以及砂滤层,所述过滤沉淀层包括过滤沉淀池、过滤筛网、搅拌器、污水进口管、出水口及排污口,所述过滤沉淀池为方形,底部为锥形,且在其顶部设置有污水进口管,其下端的两侧设置有排污口与出水口,所述过滤筛网通过螺栓安装固定在过滤沉淀池的内部,所述搅拌器包括搅拌杆和搅拌电机,搅拌电机与搅拌杆通过孔轴键槽配合固定连接,且搅拌电机通过螺栓安装固定在过滤沉淀池顶部,所述污水进口管焊接安装固定在过滤沉淀池的顶部,所述出水口为楔形,且靠近曝气分解层一侧,所述排污口位于过滤沉淀池的底部,且在底部设置有手动蝶阀,所述曝气分解层,包括曝气分解池、曝气管道、喇叭气头以及高压风机,所述曝气分解池为方形结构,顶部敞口,所述曝气管道为螺旋形,一端为密封,另一端与高压风机相连接,所述喇叭气头通过螺纹固定连接在曝气管道上,所述高压风机,其底座带有的安装孔通过螺栓安装固定在曝气分解池的顶部,所述砂滤层,分为两层,包括石英砂层和活性炭层,所述石英砂层位于底层,所述活性炭层位于顶层,所述水生植物处理装置,共有3层,包括凤眼莲植物层、睡莲植物层以及浮萍植物层,所述凤眼莲植物层包括玻璃槽Ⅰ、凤眼莲以及砂石,所述玻璃槽Ⅰ放置在装置支架上,设置有进水管Ⅰ

  和出水管Ⅰ,所述进水管Ⅰ与砂滤层底部相连接,所述出水管Ⅰ与睡莲植物层相连接,所述睡莲植物层包括玻璃槽Ⅱ、睡莲以及砂石,所述玻璃槽Ⅱ放置在装置支架上,设置有出水管Ⅱ,所述出水管Ⅱ与浮萍植物层相连接,所述浮萍植物层包括玻璃槽Ⅲ、浮萍以及砂石,所述玻璃槽Ⅲ放置在装置支架上,设置有出水管Ⅲ,所述出水管Ⅲ与水体净化消毒装置相连接,所述水体净化消毒装置包括砂滤器和紫外线消毒器,所述砂滤器位于水体净化消毒装置上部,一端与出水管Ⅲ相连接,另一端与紫外线消毒器相连接,所述紫外线消毒器,一端与砂滤器相连接,另一端与储水罐相连接。

  优选地,所述生活污水预处理装置的过滤筛网,能够将油污及较大颗粒的有机物给筛选除去。

  优选地,所述生活污水预处理装置的过滤沉淀层,通过搅拌器的搅拌将生活污水中的有机物悬浮,待搅拌停止后,污水中的有机物沉淀,并落入过滤沉淀层中。

  优选地,所述生活污水预处理装置的曝气分解层,通过气浮将污水中的有机物在好氧细菌下分解,并形成无机物。

  优选地,所述水生植物处理装置中的凤眼莲植物层、睡莲植物层以及浮萍植物层将无机物中的氨氮以及磷充分吸收,以维持水生植物的生长,可以实现净水功能。

  与现有技术相比,本发明的有益效果:

  1.处理生活污水成本低廉,处理效率较高,比较适合家庭生活污水量小的特点;

  2.不使用任何化学药剂来处理生活污水,避免水环境造成二次污染;

  3.处理污水的水生植物不仅可以作为自然景观供欣赏,而且所采用的水生植物能够净化家庭室内的空气。
