电镀废水处理设备:污水处理用曝气设备

来源:四川名膜 时间:2020-03-23 16:23:59 浏览:

 电镀废水处理设备:本实用新型公开了一种污水处理用曝气装置,涉及污水处理技术领域,包括多个上下平行且共轴的圆盘,多个圆盘之间设置有多个吸水管,吸水管内设置有用于过滤泥沙颗粒的过滤装置;吸水管的上端贯穿圆盘连通有充氧管,且充氧管与吸水管呈一定角度倾斜设置,充氧管远离吸水管的一端连通有毛细管,圆盘传动连接有用于带动圆盘同轴转动的驱动电机。针对现有技术存在泥沙堵塞影响充氧气效率的问题,本实用新型通过在吸水管内设置过滤装置,有效避免泥沙堵塞造成充氧效率降低的问题。

电镀废水处理设备:污水处理用曝气设备

  电镀废水处理设备:权利要求书

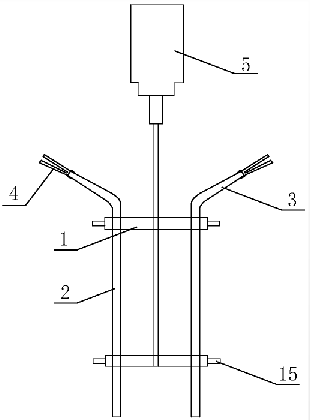

  1.一种污水处理用曝气装置,包括多个上下平行且共轴的圆盘(1),其特征在于,多个所述圆盘(1)之间设置有多个吸水管(2),所述吸水管(2)内设置有用于过滤泥沙颗粒的过滤装置;

  所述吸水管(2)的上端贯穿所述圆盘(1)连通有充氧管(3),且所述充氧管(3)与所述吸水管(2)呈一定角度倾斜设置,所述充氧管(3)远离所述吸水管(2)的一端连通有毛细管(4),所述圆盘(1)传动连接有用于带动所述圆盘(1)同轴转动的驱动电机(5)。

  2.根据权利要求1所述的一种污水处理用曝气装置,其特征在于,所述过滤装置包括多个设置于所述吸水管(2)内的过滤网(6),且靠近所述充氧管(3)处的所述过滤网(6)孔径小于远离所述充氧管(3)处的所述过滤网(6)孔径。

  3.根据权利要求2所述的一种污水处理用曝气装置,其特征在于,相邻所述过滤网(6)之间设置有连接件(7),所述连接件(7)远离所述充氧管(3)的一端贯穿所述过滤网(6)一体固定有与所述吸水管(2)开口卡接配合的卡勾(8)。

  4.根据权利要求1或2所述的一种污水处理用曝气装置,其特征在于,所述吸水管(2)内开设有过滤腔(9),所述吸水管(2)侧壁开设有与所述过滤腔(9)连通的进水孔(10),所述吸水管(2)内壁开设有与所述过滤腔(9)连通的过滤孔(11),所述过滤孔(11)的孔径小于所述进水孔(10)的孔径。

  5.根据权利要求1所述的一种污水处理用曝气装置,其特征在于,所述充氧管(3)侧壁开设有与其内部连通的充氧细孔(12)。

  6.根据权利要求5所述的一种污水处理用曝气装置,其特征在于,所述充氧管(3)远离所述吸水管(2)的一端内开设有充氧腔(13),所述充氧细孔(12)贯穿所述充氧腔(13)设置,所述充氧腔(13)内插接设置有透气片(14)。

  7.根据权利要求6所述的一种污水处理用曝气装置,其特征在于,所述毛细管(4)与所述充氧管(3)的一端可拆卸连接。

  8.根据权利要求1所述的一种污水处理用曝气装置,其特征在于,所述圆盘(1)周侧固定有波水齿(15)。

  电镀废水处理设备:说明书

  一种污水处理用曝气装置

  电镀废水处理设备:技术领域

  本实用新型涉及污水处理技术领域,更具体地说,它涉及一种污水处理用曝气装置。

  电镀废水处理设备:背景技术

  曝气是指人为通过适当设备向生化曝气池中通入空气,以达到提高废水中溶解氧的目的。曝气不仅使池内液体与空气接触充氧,而且由于搅动液体,加速了空气中的氧气向液体中转移,从而完成充氧的目的;此外,曝气还有防止池内悬浮体下沉,加强池内有机物与微生物与溶解氧接触的功能,保证池内微生物在有充足溶解氧的条件下,充分发挥对污水中有机物的氧化分解作用。曝气装置是指废水活性污泥法水处理过程中向曝气池内供氧的设备。

  对于现有的曝气装置,如专利公开号为CN103420478B的中国专利,其公开了一种污水处理领域中的曝气装置,包括两个上下平行且共轴的圆盘,轴固定联接两个圆盘的轴心处,轴的上端固定连接电动机,沿两个圆盘的盘面的圆周方向均匀固定有若干个弯管,每个弯管均由下段的直管和上段的折弯管组成,每个直管均与轴平行且向下伸出下部第一个圆盘,每个折弯管位于上部第二个圆盘之上,若干个折弯管均沿第二个圆盘的中心朝径向的斜上方向外弯曲,每个弯管上端处均具有一段喉管,喉管的旁侧设有垂直于喉管向外延伸的毛细管,毛细管与外部空气相通;下部的第一个圆盘及其下部分的弯管都置于待处理污水中。

  上述专利使用时,电动机带动圆盘转动,弯管内的水在离心的作用下喷向周侧的空气中,继而回落至曝气池,从而增加曝气池内污水的含氧量。但是常见的污水中大多含有泥沙的颗粒物,尤其在电动机带动圆盘转动时,污水沉淀在底部的细小泥沙颗粒易被搅拌起来,继而被吸入至弯管内,由于弯管的上端连通有毛细管,污水中的泥沙颗粒易将毛细管的孔径堵住,毛细管外的空气难以进入管内增加水的含氧量,最终大大降低设备向曝气池内充氧的效率。

  电镀废水处理设备:实用新型内容

  针对现有技术存在泥沙堵塞影响充氧气效率的问题,本实用新型的目的是提供一种污水处理用曝气装置,有效避免泥沙堵塞造成充氧效率降低的问题。

  为实现上述目的,本实用新型提供了如下技术方案:

  一种污水处理用曝气装置,包括多个上下平行且共轴的圆盘,多个所述圆盘之间设置有多个吸水管,所述吸水管内设置有用于过滤泥沙颗粒的过滤装置;

  所述吸水管的上端贯穿所述圆盘连通有充氧管,且所述充氧管与所述吸水管呈一定角度倾斜设置,所述充氧管远离所述吸水管的一端连通有毛细管,所述圆盘传动连接有用于带动所述圆盘同轴转动的驱动电机。

  通过上述技术方案,使用时,将圆盘浸没至污水中,驱动电机带动圆盘转动,吸水管和充氧管内的水在离心的作用下由毛细管喷出,喷出的水与空气接触吸附氧气后重新落入至曝气池中,以此实现对污水的充氧处理。通过在吸水管内设置过滤装置,过滤污水中颗粒大的杂物,避免污水内泥沙堵塞毛细管,使污水无法正常喷洒;此外,在毛细管与吸水管之间设置充氧管,进一步补充污水与空气的接触,提高污水的溶氧量。

  进一步的,所述过滤装置包括多个设置于所述吸水管内的过滤网,且靠近所述充氧管处的所述过滤网孔径小于远离所述充氧管处的所述过滤网孔径。

  通过上述技术方案。

  进一步的,相邻所述过滤网之间设置有连接件,所述连接件远离所述充氧管的一端贯穿所述过滤网一体固定有与所述吸水管开口卡接配合的卡勾。

  通过上述技术方案,越是靠近充氧管的过滤网孔径越小,从而根据颗粒物的大小将泥沙过滤在相邻过滤网之间。

  进一步的,所述吸水管内开设有过滤腔,所述吸水管侧壁开设有与所述过滤腔连通的进水孔,所述吸水管内壁开设有与所述过滤腔连通的过滤孔,所述过滤孔的孔径小于所述进水孔的孔径。

  通过上述技术方案,使用时,污水还能通过进水孔进入过滤腔内,再由过滤孔进入至吸水管内,颗粒大的杂物会被过滤在过滤腔内,避免进入吸水管内,继而堵塞毛细管。

  进一步的,所述充氧管侧壁开设有与其内部连通的充氧细孔。

  通过上述技术方案,水流在充氧管内高速流过时,造成充氧管内的压强底,外界气压会将空气通过充氧细孔压入至充氧管内,从而提高污水吸收氧气的含量。

  进一步的,所述充氧管远离所述吸水管的一端内开设有充氧腔,所述充氧细孔贯穿所述充氧腔设置,所述充氧腔内插接设置有透气片。

  通过上述技术方案,在充氧腔内设置透气片,空气可透过透气片进入充氧管的同时,避免充氧管内的污水不易从充氧细孔流出。

  进一步的,所述毛细管与所述充氧管的一端可拆卸连接。

  通过上述技术方案,方便更换透气片的操作。

  进一步的,所述圆盘周侧固定有波水齿。

  通过上述技术方案,圆盘转动时,波水齿在液面下搅动污水,造成污水液面的波动,从而提高污水液面的溶氧量。

  与现有技术相比,本实用新型的有益效果是:

  (1)通过在吸水管内设置过滤装置,过滤吸入的污水,从而有效避免毛细管堵塞,影响曝气装置的充氧效率;

  (2)进一步地,通过在充氧腔内设置透气片,在确保外界空气进入充氧管内增加污水的溶氧量的同时,有效避免污水从充氧细孔流出;

  (3)进一步地,通过设置波水齿,波水齿在液面下搅动污水,造成污水液面的波动,从而提高污水液面的溶氧量。
