市政污水处理磁混凝高效速沉净化装置及工艺

来源:四川名膜 时间:2020-06-10 14:34:26 浏览:

本发明提供了一种用于市政污水处理磁混凝高效速沉净化装置及工艺,属于污水处理技术领域,包括通过过水孔依次连接的配水区、进水区、快混区、磁混区、絮凝区、高效速沉澄清净化区和出水区,所述高效速沉澄清净化区一侧设置有污泥暂存池,所述污泥暂存池内底部设置有高速剪切机、剩余污泥泵和回流污泥泵,所述磁混区一侧通过磁分离器与所述高速剪切机相连,所述配水区上连通有进水管,所述出水区上连通有出水管。本发明具有占地面积小、结构简单、运行稳定、自动化程度高、高效速沉净化、出水效果好、投资及运行费用低、管理方便等优点,可以高效去除总磷、SS等污染物,环保市场具有广阔的应用前景。

市政污水处理磁混凝高效速沉净化装置及工艺



  权利要求书

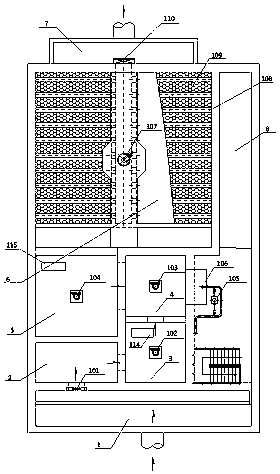

  1.一种用于市政污水处理磁混凝高效速沉净化装置,其特征在于,包括通过过水孔依次连接的配水区(1)、进水区(2)、快混区(3)、磁混区(4)、絮凝区(5)、高效速沉澄清净化区(6)和出水区(7),所述高效速沉澄清净化区(6)一侧设置有污泥暂存池(8),所述污泥暂存池(8)内底部设置有高速剪切机(105)、剩余污泥泵(111)和回流污泥泵(112),所述磁混区(4)一侧通过磁分离器(106)与所述高速剪切机(105)相连,所述配水区(1)上连通有进水管,所述出水区(7)上连通有出水管;

  所述快混区(3)内部设置有快混搅拌机(102),所述磁混区(4)内部设置有磁混搅拌机(103),所述絮凝区(5)内部设置有絮凝搅拌机(104),所述高效速沉澄清净化区(6)内部设置有四臂刮泥机(107),高效速沉澄清净化区(6)内部还设置有若干交替分布的集水槽(108)和斜管填料(109),所述四臂刮泥机(107)与所述回流污泥泵(112)之间通过管道连接。

  2.根据权利要求1所述的一种用于市政污水处理磁混凝高效速沉净化装置,所述快混区(3)、磁混区(4)和絮凝区(5)之间利用高度差实现污水的流动。

  3.根据权利要求1所述的一种用于市政污水处理磁混凝高效速沉净化装置,其特征在于,所述快混区(3)上部设置有PAC加药装置(114),所述絮凝区(5)上部设置有PAM加药装置(115)。

  4.根据权利要求1所述的一种用于市政污水处理磁混凝高效速沉净化装置,所述配水区(1)与所述进水区(2)之间的过水孔上设置有进水闸门(101),所述高效速沉澄清净化区(6)与所述出水区(7)之间的过水孔上设置有出水闸门(110)。

  5.一种如权利要求1-4任一种用于市政污水处理磁混凝高效速沉净化工艺,其特征在于,包括如下步骤:

  1)快混搅拌机(102)通过变频调节转速,把污水与PAC加药装置(114)投加的PAC药剂进行充分搅拌混合,形成小絮体;

  2)小絮体随水流入磁混区(4),磁混搅拌机(103)通过变频调节转速,把快混区(3)流入的带小絮体的污水与所投加的磁粉进行充分搅拌混合,磁粉被小絮体包裹形成晶核;

  3)带磁粉的絮体随着污水流入絮凝区(5),絮凝搅拌机(104)通过变频调节转速,将磁混区(4)流入的带磁粉晶核的絮体污水与PAM加药装置(115)所投加的絮凝剂进行充分搅拌混合,带磁粉晶核的絮体通过吸附、电性中和、相互间的架桥作用形成更大的絮体;

  4)大絮体随着污水流入高效速沉澄清净化区(6),四臂刮泥机(107)通过变频控制转速,对经过高效斜管填料(109)阻档高效速沉下来的污泥进行刮泥浓缩,污泥通过回流污泥泵(112)收集,经过澄清净化的水流入集水槽(108);

  5)高效澄清净化池的水通过出水闸门(110)流入出水区(7),缓冲后通过出水管排出。

  6.根据权利要求5所述的一种用于市政污水处理磁混凝高效速沉净化工艺,其特征在于,所述快混搅拌机(102)的转速为130-150rpm,所述磁混搅拌机(103)的转速为30-60rpm,所述絮凝搅拌机(104)转速为60-80rpm。

  7.根据权利要求5所述的一种用于市政污水处理磁混凝高效速沉净化工艺,所述四臂刮泥机(107)的外缘线速≤2m/min。

  说明书

  一种用于市政污水处理磁混凝高效速沉净化装置及工艺

  技术领域

  本发明属于污水处理技术领域,具体是一种用于市政污水处理磁混凝高效速沉净化装置及工艺。

  背景技术

  城镇污水处理厂排放标准提高、水环境污染严重、水资源不足,都迫切需要对不达标的污水处理厂进行升级改造,水环境污染问题和水资源短缺,也让各地污水处理厂提标改造工作更为迫切。而污水厂提标改造建设用地有限,迫切需要环境友好、节约用地、节省运行成本的高效去除污染物的污水处理工艺。

  近年来,在市政污水处理涉及到污水提标改造,高密度沉淀池、高效沉淀池、加砂澄清池等工艺应用于工程上,这些工艺在应用广泛、抗冲击能力好、运行稳定,而在此基础上进行研发的磁混凝沉淀池因占地更小,结构紧密的优点,得到了污水处理行业得到认可。

  发明内容

  针对上述现有技术的不足,本发明实施例要解决的技术问题是提供一种用于市政污水处理磁混凝高效速沉净化装置及工艺。

  为解决上述技术问题,本发明提供了如下技术方案:

  一种用于市政污水处理磁混凝高效速沉净化装置,包括通过过水孔依次连接的配水区、进水区、快混区、磁混区、絮凝区、高效速沉澄清净化区和出水区,所述高效速沉澄清净化区一侧设置有污泥暂存池,所述污泥暂存池内底部设置有高速剪切机、剩余污泥泵和回流污泥泵,所述磁混区一侧通过磁分离器与所述高速剪切机相连,所述配水区上连通有进水管,所述出水区上连通有出水管;

  所述快混区内部设置有快混搅拌机,所述磁混区内部设置有磁混搅拌机,所述絮凝区内部设置有絮凝搅拌机,所述高效速沉澄清净化区内部设置有四臂刮泥机,高效速沉澄清净化区内部还设置有若干交替分布的集水槽和斜管填料,所述四臂刮泥机与所述回流污泥泵之间通过管道连接。

  作为本发明进一步的改进方案:所述快混区、磁混区和絮凝区之间利用高度差实现污水的流动。

  作为本发明进一步的改进方案:所述快混区上部设置有PAC加药装置,所述絮凝区上部设置有PAM加药装置。

  作为本发明进一步的改进方案:所述配水区与所述进水区之间的过水孔上设置有进水闸门,所述高效速沉澄清净化区与所述出水区之间的过水孔上设置有出水闸门。

  一种如上述的用于市政污水处理磁混凝高效速沉净化工艺,包括如下步骤:

  1)快混搅拌机通过变频调节转速,把污水与PAC加药装置投加的PAC药剂进行充分搅拌混合,形成小絮体;

  2)小絮体随水流入磁混区,磁混搅拌机通过变频调节转速,把快混区流入的带小絮体的污水与所投加的磁粉进行充分搅拌混合,磁粉被小絮体包裹形成晶核;

  3)带磁粉的絮体随着污水流入絮凝区,絮凝搅拌机通过变频调节转速,将磁混区流入的带磁粉晶核的絮体污水与PAM加药装置所投加的絮凝剂进行充分搅拌混合,带磁粉晶核的絮体通过吸附、电性中和、相互间的架桥作用形成更大的絮体;

  4)大絮体随着污水流入高效速沉澄清净化区,四臂刮泥机通过变频控制转速,对经过高效斜管填料阻档高效速沉下来的污泥进行刮泥浓缩,污泥通过回流污泥泵收集,经过澄清净化的水流入集水槽。

  5)高效澄清净化池的水通过出水闸门流入出水区,缓冲后通过出水管排出。

  作为本发明再进一步的改进方案:所述快混搅拌机的转速为130-150rpm,所述磁混搅拌机的转速为30-60rpm,所述絮凝搅拌机转速为60-80rpm。

  作为本发明再进一步的改进方案:,所述四臂刮泥机的外缘线速≤2m/min。

  与现有技术相比,本发明的有益效果是:

  本发明具有占地面积小、结构简单、运行稳定、自动化程度高、高效速沉净化、出水效果好、投资及运行费用低、管理方便等优点,可以高效去除总磷、SS等污染物,环保市场具有广阔的应用前景。
