降流均相厌氧DHAR反应方法

来源:四川名膜 时间:2020-06-10 14:34:43 浏览:

本发明公开了一种降流均相厌氧DHAR反应装置,包括:反应器和沉淀装置,反应器内设置有污泥回收槽,污泥回收槽上设置有吸泥口;反应器上远离污泥回收槽的一端设置有出气管和布水槽,布水槽上设置有进水口,布水槽的一端与分水器相连接,泥水混合槽的一端与分水器相连接,泥水混合槽的另一端通过连通管与沉淀装置的进料口相连接;分水器与连通管之间依次设置有进水管、回流管和循环管,进水管与供水装置相连接;回流管与沉淀装置的出泥口相连接,循环管与吸泥口相连接。该装置厌氧污泥在反应器内从顶部靠重力自然落下,废水中的有机物与下落过程中的厌氧污泥主动接触并发生物质传递,反应的厌氧生物去除效率较高。

降流均相厌氧DHAR反应方法



  权利要求书

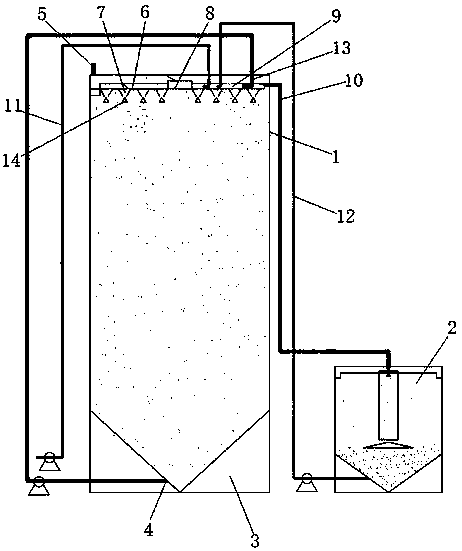

  1.一种降流均相厌氧DHAR反应装置,其特征在于,包括:反应器(1)和沉淀装置(2),所述反应器(1)内设置有污泥回收槽(3),所述污泥回收槽(3)上设置有吸泥口(4);所述反应器(1)上远离所述污泥回收槽(3)的一端设置有出气管(5)和布水槽(6),所述布水槽(6)上设置有进水口(7),所述布水槽(6)的一端与分水器(8)相连接,所述分水器(8)与泥水混合槽(9)的一端相连接,所述泥水混合槽(9)的另一端通过连通管(10)与所述沉淀装置(2)的进料口相连接;所述分水器(8)与所述连通管(10)之间依次设置有进水管(11)、回流管(12)和循环管(13),所述进水管(11)与供水装置相连接;所述回流管(12)与所述沉淀装置(2)的出泥口相连接;所述循环管(13)与所述吸泥口(4)相连接。

  2.根据权利要求1所述的一种降流均相厌氧DHAR反应装置,其特征在于:所述进水口(7)上设置有挡板(14)。

  3.根据权利要求1所述的一种降流均相厌氧DHAR反应装置,其特征在于:所述进水管(11)、回流管(12)和循环管(13)上分别设置有提升泵。

  4.根据权利要求1所述的一种降流均相厌氧DHAR反应装置,其特征在于:所述泥水混合槽(9)的一端设置有出水口(15),所述出水口(15)与所述连通管(10)相连接。

  5.根据权利要求4所述的一种降流均相厌氧DHAR反应装置,其特征在于:所述出水口(15)的最低点所在的水平面应高于所述进水口(7)所处的水平面。

  6.根据权利要求1所述的一种降流均相厌氧DHAR反应装置,其特征在于:所述布水槽(6)至少设置有一个。

  7.根据权利要求6所述的一种降流均相厌氧DHAR反应装置,其特征在于:每个所述布水槽(6)上至少设置一个所述进水口(7)。

  说明书

  一种降流均相厌氧DHAR反应装置

  技术领域

  本发明涉及厌氧反应系统技术领域,特别涉及一种降流均相厌氧DHAR反应装置。

  背景技术

  常规的厌氧反应器一般包括污泥反应区、三相(气液固)分离器和气室三个主要部分;厌氧反应器的污水处理原理是:首先污水进入反应器从污泥床底部开始向反应器上部流动,在反应器底部存留凝聚性能和沉淀性能良好的厌氧污泥构成的污泥层,污水中的溶解态有机物在污泥层与厌氧污泥进行接触,厌氧微生物与污水中的有机物发生生化反应,分解污水中的有机物并转化为沼气,污泥层中产生微小的沼气气泡,随后,污水和沼气气泡进入污泥层上方污泥浓度较稀薄的污泥、沼气气泡和水共存的区域,在这个区域内微小气泡继续上升过程中不断合并,并形成较大的气泡,稀薄的厌氧活性污泥、水和大的沼气气泡一起上升进入三相分离器,在三相分离器内进行沼气、污泥和水的分离,沼气通过收集管道进入气室,污泥在三相分离器内发生絮凝厌氧污泥的粒径逐渐增大,并在重力作用下沉降,回流到污泥浓度较稀薄的污泥和水的区域,最终落到污泥层,通过三相分离器实现污水、污泥和沼气的分离,实现分离的污水从三相分离器上部的溢流堰溢出,污水得以净化并产生沼气。

  随着厌氧反应器的不断发展已经逐渐由第二代UASB发展成以IC、EGSB为代表的第三代高效厌氧反应器。在第三代反应器的基础上,人们不断进行改进,公告号为:CN102863080B的中国专利公开的双循环多级厌氧反应装置;公告号为:CN 103523919B的中国专利公开的适用于厌氧反应器的高效内循环导流器及厌氧反应器;公告号为:CN104591383B的中国专利公开的EGSB 厌氧反应器均对第三代厌氧反应器都有不同程度的改进。

  但是,现有的厌氧反应器的水流方向均是自下向上流,反应器的污泥浓度不一致,在反应器的下层为稠密的污泥层,在污泥层到三相分离器之间的反应器中层污泥浓度降低,污泥浓度较稀薄。三相分离器上部为清水区,污泥浓度更低。虽然通过增加内循环措施,反应器内水流的上升流速升高加大水的扰动提高稀薄层的污泥浓度,但是为了保证三相分离器的泥水分离效果,水流的上升流速不能过大,否则三相分离器无法实现厌氧污泥的分离,污泥无法完全回收,同时也会影响沼气的收集,因此,在现有厌氧反应器的运行机制上污泥浓度从下往上是逐渐降低的,污水中的有机物在低污泥浓度区域内与厌氧微生物接触不充分造成有机废水与厌氧微生物的传质作用降低,导致厌氧反应器空间的浪费。

  发明内容

  本发明要解决的技术问题是提供一种降流均相厌氧DHAR反应装置,以解决现有技术中厌氧反应器污泥浓度从下往上是逐渐降低,污水中的有机物在低污泥浓度区域内与厌氧微生物接触不充分造成有机废水与厌氧微生物的传质作用降低,导致厌氧反应器空间的浪费的技术问题。

  为实现上述目的,本发明提供一种降流均相厌氧DHAR反应装置,包括:反应器和沉淀装置,所述反应器内设置有污泥回收槽,所述污泥回收槽上设置有吸泥口;所述反应器上远离所述污泥回收槽的一端设置有出气管和布水槽,所述布水槽上设置有进水口,所述布水槽的一端与分水器相连接,所述分水器与泥水混合槽的一端相连接,所述泥水混合槽的另一端通过连通管与所述沉淀装置的进料口相连接;所述分水器与所述连通管之间依次设置有进水管、回流管和循环管,所述进水管与供水装置相连接;所述回流管与所述沉淀装置的出泥口相连接,所述循环管与所述吸泥口相连接。

  进一步地,所述进水口上设置有挡板。

  进一步地,所述进水管、回流管和循环管上分别设置有提升泵。

  进一步地,所述泥水混合槽的一端设置有出水口,所述出水口与所述连通管相连接。

  进一步地,所述出水口的最低点所在的水平面高于所述进水口所处的水平面。

  进一步地,所述布水槽至少设置一个。

  进一步地,每个所述布水槽上至少设置一个所述进水口。

  与现有技术相比,本发明产生了以下有益效果:本发明的一种降流均相厌氧DHAR反应装置,该通过设置泥水混合槽、分水器和布水槽,从而使得反应器底部的泥水混合物不断的被抽吸至反应器的顶部泥水混合槽,厌氧污泥和污水从反应器的顶部逐渐向下移动,由于污泥密度大会加速沉降,厌氧生化过程源源不断产生的微小沼气气泡黏附厌氧污泥阻止污泥的下沉,最终污泥的下沉速度与水流速度向一致,同时污水与厌氧污泥进行充分的接触从而使污水得到净化。
