成都生活废水处理:新型聚结法含油废水高效除

来源:四川名膜 时间:2020-06-11 10:55:14 浏览:

成都生活废水处理:本实用新型公开了一种新型聚结法含油废水高效除油装置,包括脱油塔,脱油塔一侧侧壁的底部开设有第一通孔,第一通孔内部固定连接有进料管,进料管上设有进料阀,脱油塔的内部设有亲油填料层,亲油填料层的上方设置有疏油填料层,疏油填料层的上方设置有交叉设置的多组斜板,本实用新型通过脱油塔内部设置的亲油填料层、疏油填料层和斜板,亲油填料层后叠加疏油填料层,形成“湿润聚结”和“碰撞聚结”双级处理,高效的对含油污水进行油水分离,由于亲油填料层的材质是非溶性高分子聚合物,对分离开的油和水没有污染,且通过设置的反洗装置对亲油填料层进行冲洗,防止亲油填料层产生堵塞。

成都生活废水处理:新型聚结法含油废水高效除



  权利要求书

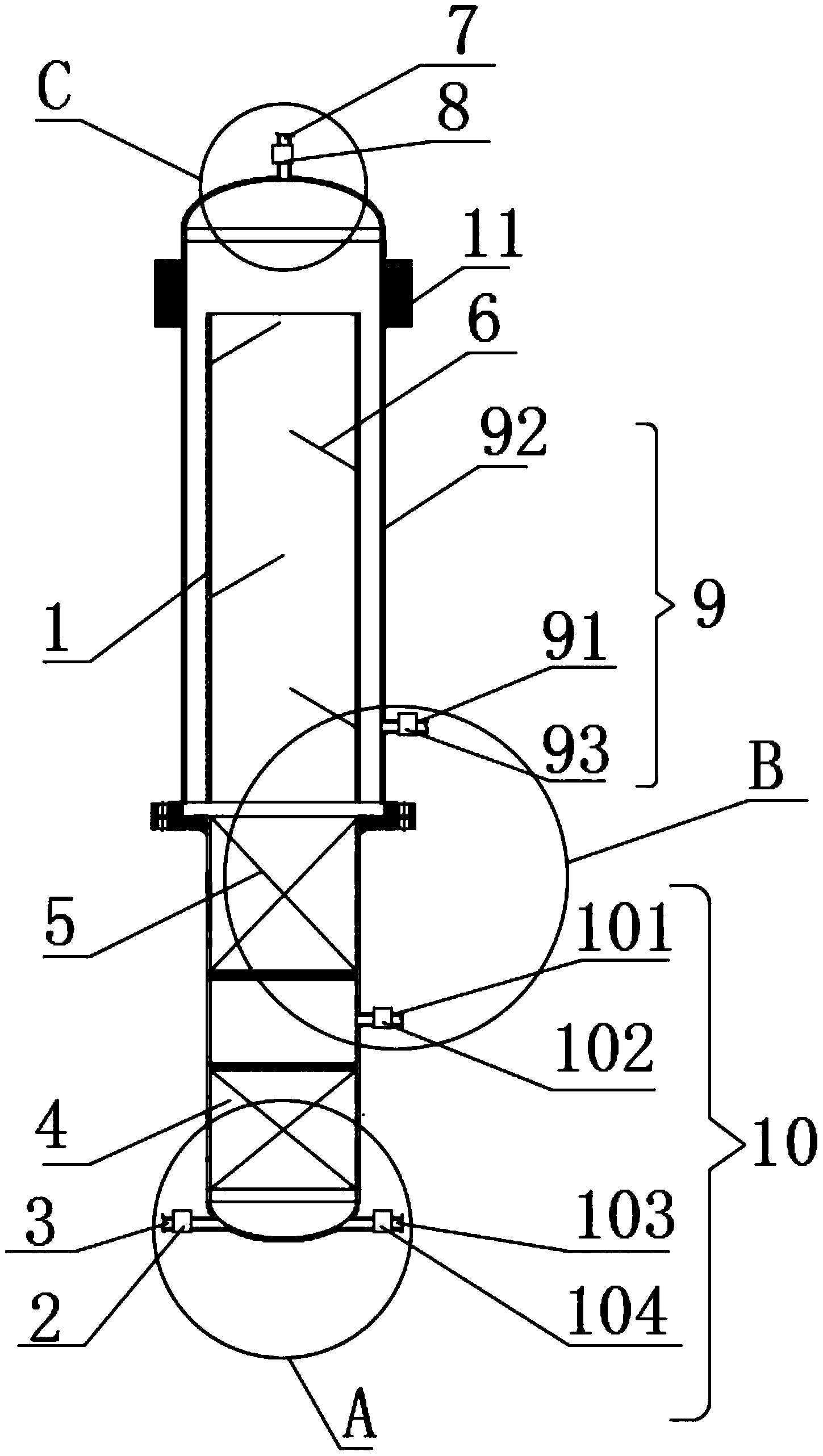

  1.一种新型聚结法含油废水高效除油装置,其特征在于,包括脱油塔(1),所述脱油塔(1)一侧侧壁的底部开设有第一通孔,所述第一通孔内部固定连接有进料管(2),所述进料管(2)上设有进料阀(3),所述脱油塔(1)的内部设有亲油填料层(4),所述亲油填料层(4)的上方设置有疏油填料层(5),所述疏油填料层(5)的上方设置有交叉设置的多组斜板(6),所述亲油填料层(4)、疏油填料层(5)和斜板(6)均与脱油塔(1)的内侧壁固定连接,所述脱油塔(1)的顶端开设有开口,所述脱油塔(1)外侧壁且对应开口的位置固定套接有排水机构(9),所述脱油塔(1)远离进料管(2)一侧的侧壁上设有反洗机构(10)。

  2.根据权利要求1所述的一种新型聚结法含油废水高效除油装置,其特征在于:所述亲油填料层(4)由弹性高分子球(41)密集排列组成,所述弹性高分子球(41)的直径为200-400微米,所述弹性高分子球(41)的表面设有活性基团(42),所述弹性高分子球(41)的材质为非溶性高分子聚合物,所述疏油填料层(5)为堆积不锈钢螺旋状填料。

  3.根据权利要求1所述的一种新型聚结法含油废水高效除油装置,其特征在于:所述排水机构(9)包括排水外筒(92),所述排水外筒(92)固定套接在脱油塔(1)的外侧壁上,所述排水外筒(92)一侧侧壁的底部通过第三通孔固定连接有排水管(93),所述排水管(93)上设有排水阀(91)。

  4.根据权利要求3所述的一种新型聚结法含油废水高效除油装置,其特征在于:所述排水外筒(92)的顶端开设有第二通孔,所述第二通孔内部固定连接有出油管(7),所述出油管(7)上设有出油阀(8)。

  5.根据权利要求1所述的一种新型聚结法含油废水高效除油装置,其特征在于:所述反洗机构(10)包括反洗进水管(101)和反洗出液管(103),所述反洗进水管(101)固定连接在脱油塔(1)侧壁上开设的第四通孔内,所述反洗进水管(101)上设有反洗进水阀(102),所述反洗进水管(101)位于亲油填料层(4)和疏油填料层(5)之间,所述反洗出液管(103)固定连接在脱油塔(1)侧壁上开设的第五通孔内,所述反洗出液管(103)上设有反洗出液阀(104),所述反洗出液管(103)位于亲油填料层(4)的下方。

  6.根据权利要求4所述的一种新型聚结法含油废水高效除油装置,其特征在于:所述排水外筒(92)靠近出油管(7)一端的表面上设有观察视镜(11)。

  说明书

  一种新型聚结法含油废水高效除油装置

  技术领域

  本实用新型涉及含油废水除油装置,特别涉及一种新型聚结法含油废水高效除油装置,属于环保技术领域。

  背景技术

  当含油污水通过一个装有填充物的装置时,污水中的油滴会由小变大,这一过程就称为聚结。所用的填充材料称为聚结材料。经过聚结后的污水,其含油量与污油性质并没有发生变化,只是更容易用重力分离法将油除去。实现聚结的方式主要有两种,润浸聚结和碰撞聚结。润湿聚结理论建立在亲油性聚结材料的基础上,亲油性聚结材料对油水两相有着不同的润湿度,两相在接触表面出现不同的润湿角,当液体中的两栩在同一表面润湿度之差大于70度时,两相可以分离。当含油废水流经由亲油性材料组成的聚结床时,分散油滴便在材料表面湿润附着,这样材料表面几乎全被油包住,再流来的油滴也更容易润湿附若在上面,因而附着的油滴不断聚结扩大并形成油膜。由于浮力和水流冲击作用,油膜开始脱落,材料表面得到一定更新。脱落的油膜到水相中仍形成油滴,该油滴粒径比聚结前的油滴粒径要大,从而达到聚结的目的。含油废水润湿聚结除油材料有非溶性高分子聚合物、聚丙烯塑料聚结板等。碰撞聚结理论建立在疏油材料基础上,当含油废水流经该床时,由于聚结材料是疏油的,两个或多个油滴有可能同时与管壁碰撞或相互碰撞,其冲量足可以将它们合并为一个较大的油滴,从而达到聚结的目的。含油污水碰撞聚结除油材料有碳钢、不锈钢聚结板等。聚结工艺具有能耗低,无需添加化学药剂,无额外危废产生,分离油可回收的优点,符合绿色环保要求,应该具有很大的发展潜力。但是目前传统聚结法对乳化油去除效果不佳,导致整体除油效率不高,无法满足除油精度要求。后续的改进工艺有采用纤维滤芯式填料的,除油效果有所提高,但是极易被悬浮物堵塞恢复困难,因此对入水悬浮物含量要求苛刻,高含油水往往伴随高浊度,从而很难实现大规模工业化应用。

  实用新型内容

  本实用新型提供一种新型聚结法含油废水高效除油装置,有效的解决了现有技术中存在的问题。

  为了解决上述技术问题,本实用新型提供了如下的技术方案:

  本实用新型一种新型聚结法含油废水高效除油装置,包括脱油塔,所述脱油塔一侧侧壁的底部开设有第一通孔,所述第一通孔内部固定连接有进料管,所述进料管上设有进料阀,所述脱油塔的内部设有亲油填料层,所述亲油填料层的上方设置有疏油填料层,所述疏油填料层的上方设置有交叉设置的多组斜板,所述亲油填料层、疏油填料层和斜板均与脱油塔的内侧壁固定连接,所述脱油塔的顶端开设有开口,所述脱油塔外侧壁且对应开口的位置固定套接有排水机构,所述脱油塔远离进料管一侧的侧壁上设有反洗机构。

  作为本实用新型的一种优选技术方案,所述亲油填料层由弹性高分子球密集排列组成,所述弹性高分子球的直径为200-400微米,所述弹性高分子球的表面设有活性基团,所述弹性高分子球的材质为非溶性高分子聚合物,所述疏油填料层为堆积不锈钢螺旋状填料。

  作为本实用新型的一种优选技术方案,所述排水机构包括排水外筒,所述排水外筒固定套接在脱油塔的外侧壁上,所述排水外筒一侧侧壁的底部通过第三通孔固定连接有排水管,所述排水管上设有排水阀。

  作为本实用新型的一种优选技术方案,所述排水外筒的顶端开设有第二通孔,所述第二通孔内部固定连接有出油管,所述出油管上设有出油阀。

  作为本实用新型的一种优选技术方案,所述反洗机构包括反洗进水管和反洗出液管,所述反洗进水管固定连接在脱油塔侧壁上开设的第四通孔内,所述反洗进水管上设有反洗进水阀,所述反洗进水管位于亲油填料层和疏油填料层之间,所述反洗出液管固定连接在脱油塔侧壁上开设的第五通孔内,所述反洗出液管上设有反洗出液阀,所述反洗出液管位于亲油填料层的下方。

  作为本实用新型的一种优选技术方案,所述排水外筒靠近出油管一端的表面上设有观察视镜。

  本实用新型所达到的有益效果是:本实用新型通过脱油塔内部设置的亲油填料层、疏油填料层和斜板,亲油填料层叠加疏油填料层,形成“湿润聚结”和“碰撞聚结”双级处理,高效的对含油污水进行油水分离,由于亲油填料层的材质是非溶性高分子聚合物,对分离开的油和水没有污染,且通过设置的反洗装置对亲油填料层进行冲洗,防止亲油填料层产生堵塞。
