成都垃圾水处理设备:厨房给排水及食物垃圾处理系统及处理方法

来源:四川名膜 时间:2020-06-12 14:18:07 浏览:

成都垃圾水处理设备:本申请公开了一种厨房给排水及食物垃圾处理系统及处理方法,该厨房给排水及食物垃圾处理系统包括食物垃圾处理机、多功能水龙头、给排水管路、电磁阀、独立开关、控制盒和水槽,多功能水龙头和食物垃圾处理机分别设置于水槽的顶部和底部,并与给排水管路连接,电磁阀安装于给排水管路上,控制盒的控制信号输出端分别与食物垃圾处理机和电磁阀的控制端连接,独立开关的控制信号输出端与控制盒的控制信号接收端连接;控制盒监测食物垃圾处理机的工作状态,并对其高速或者低速运行以及正转或者反转运行进行控制。本发明点解决了食物垃圾处理机兼容性差、供水不便、配置不灵活、能耗高、安全性低、维修不便、智能性和体验感较差的技术问题。

成都垃圾水处理设备:厨房给排水及食物垃圾处理系统及处理方法



  权利要求书

  1.一种厨房给排水及食物垃圾处理系统,其特征在于,所述厨房给排水及食物垃圾处理系统包括对食物残余进行粉碎处理的食物垃圾处理机(1)、多功能水龙头(2)、给排水管路(3)、电磁阀(4)、独立开关(5)、控制盒(6)和水槽(7),其中:

  所述多功能水龙头(2)设置于所述水槽(7)的顶部开口处,所述食物垃圾处理机(1)设置于所述水槽(7)的底部排污口处,所述电磁阀(4)安装于所述给排水管路(3)上,所述多功能水龙头(2)和所述食物垃圾处理机(1)均与所述给排水管路(3)连接,所述控制盒(6)的控制信号输出端分别与所述食物垃圾处理机(1)和所述电磁阀(4)的控制端电性连接,所述独立开关(5)设置于所述食物垃圾处理机(1)的外部,所述独立开关(5)的控制信号输出端与所述控制盒(6)的控制信号接收端通信连接;

  所述控制盒(6)能对所述食物垃圾处理机(1)的工作状态进行监测,并对所述食物垃圾处理机(1)的高速或者低速运行以及所述食物垃圾处理机(1)的正转或者反转运行进行控制。

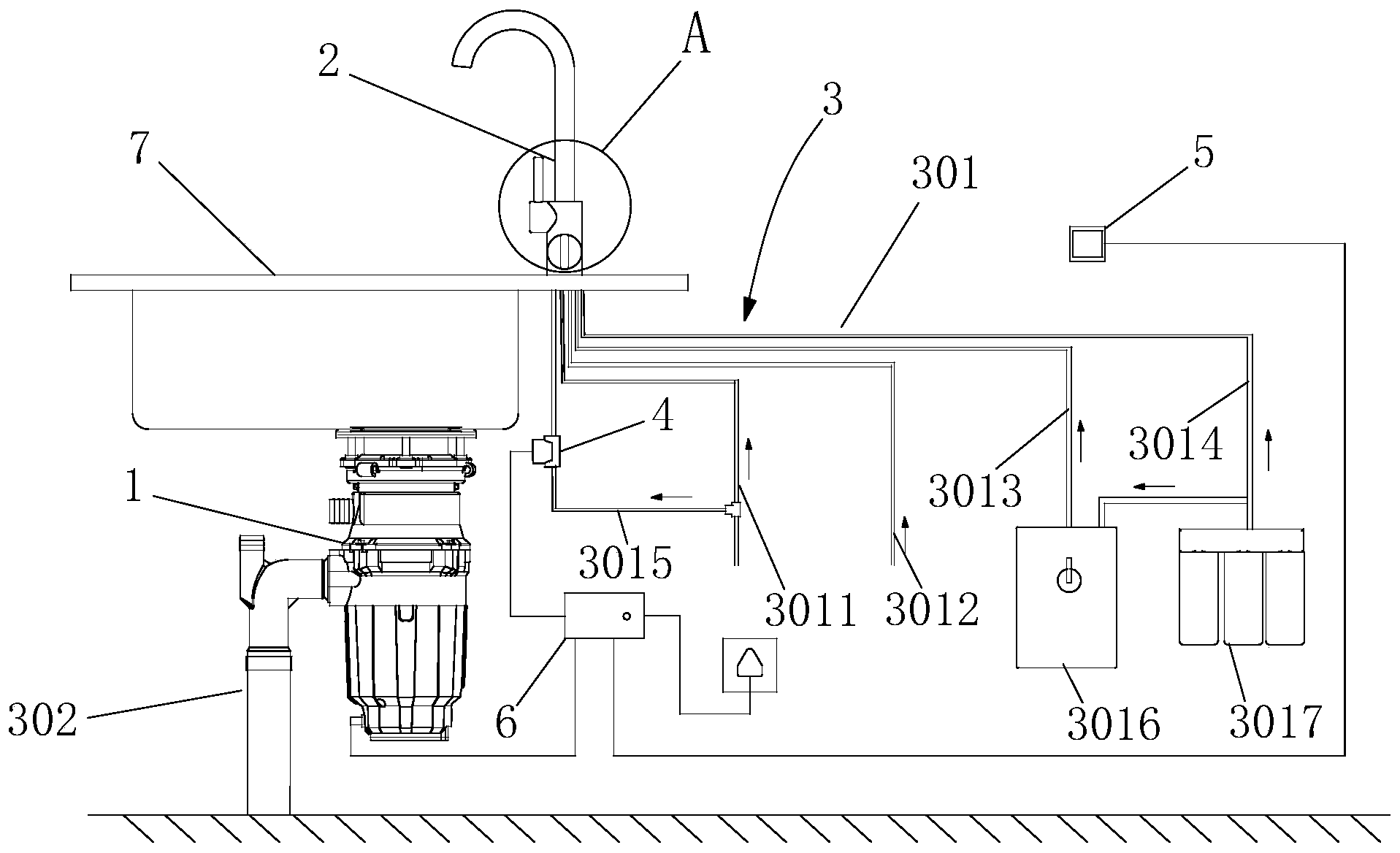

  2.根据权利要求1所述的厨房给排水及食物垃圾处理系统,其特征在于,所述给排水管路(3)包括供水管路(301)和排水管路(302),所述排水管路(302)的一端与所述食物垃圾处理机(1)的排污口连接,所述排水管路(302)的另一端与市政污水管道连接;所述供水管路(301)包括自来水管路(3011)、热水管路(3012)、净水管路(3013)、直饮热水管路(3014)和食物垃圾处理机补水管路(3015),所述自来水管路(3011)、所述热水管路(3012)、所述净水管路(3013)、所述直饮热水管路(3014)和所述食物垃圾处理机补水管路(3015)的一端均与所述多功能水龙头(2)连接,所述自来水管路(3011)和所述食物垃圾处理机补水管路(3015)的的另一端与市政自来水管道连接,所述热水管路(3012)的另一端与热水水源连接,所述净水管路(3013)的另一端与净水器(3016)的出水口连接,所述直饮热水管路(3014)的另一端与热饮机(3017)的出水口连接,所述电磁阀(4)安装于所述食物垃圾处理机补水管路(3015)上。

  3.根据权利要求2所述的厨房给排水及食物垃圾处理系统,其特征在于,所述多功能水龙头(2)上设置有混水阀(201)和档位开关(202),所述混水阀(201)上设置有可调节水流及冷热水混合比例的手柄或者旋钮,所述档位开关(202)上设置有调节水流强度的手柄或者旋钮,所述档位开关(202)上设置有多个档位。

  4.根据权利要求2所述的厨房给排水及食物垃圾处理系统,其特征在于,所述多功能水龙头(2)上设置有混水阀(201)和可向两侧分别进行开启的双向阀(206),所述混水阀(201)上设置有可调节水流及冷热水混合比例的手柄或者旋钮,所述双向阀(206)上设置有旋钮或者手柄,所述双向阀(206)上的旋钮或者手柄设置有限位装置(2061),转动所述双向阀(206)上的旋钮或者手柄时同时按压所述限位装置(2061),以控制所述双向阀(206)。

  5.根据权利要求4所述的厨房给排水及食物垃圾处理系统,其特征在于,所述多功能水龙头(2)的出水口处设置有可伸缩出水头(208),所述可伸缩出水头(208)与软质水管(207)连接,所述软质水管(207)上设置有配重块(2071),所述自来水管路(3011)、所述热水管路(3012)、所述净水管路(3013)、所述直饮热水管路(3014)和所述食物垃圾处理机补水管路(3015)均与所述混水阀(201)和所述双向阀(206)连接,且所述自来水管路(3011)、所述热水管路(3012)、所述净水管路(3013)、所述直饮热水管路(3014)和所述食物垃圾处理机补水管路(3015)均通过所述软质水管(207)与所述可伸缩出水头(208)连接。

  6.根据权利要求2、3、4或5所述的厨房给排水及食物垃圾处理系统,其特征在于,所述多功能水龙头(2)内设有净水出水管(203)、自来水出水管(204)和食物垃圾处理机补水出水管(205),所述净水出水管(203)与所述净水管路(3013)和所述直饮热水管路(3014)连接,所述自来水出水管(204)与所述自来水管路(3011)和所述热水管路(3012)连接,所述食物垃圾处理机补水出水管(205)与所述食物垃圾处理机补水管路(3015)连接。

  7.根据权利要求1所述的厨房给排水及食物垃圾处理系统,其特征在于,所述控制盒(6)设置于所述食物垃圾处理机(1)的外部,所述控制盒(6)包括外壳(601)、电源连接器(602)、第一连接器(603)、第二连接器(604)和电控装置(605),所述电控装置(605)设置于所述外壳(601)内,所述电源连接器(602)、所述第一连接器(603)和所述第二连接器(604)均设置于所述外壳(601)上,所述电源连接器(602)与所述电控装置(605)的电源端电性连接;

  所述电控装置(605)包括控制所述电控装置(605)通断的内控开关(6054)、监测电流强度的电流传感器(6053)、根据电流强度对所述内控开关(6054)的通断状态进行控制的微处理器(6055)和控制所述内控开关(6054)动作延迟时间的定时器(6056),所述电流传感器(6053)的电流信号输出端与所述微处理器(6055)的电流信号接收端电性连接,所述微处理器(6055)的控制信号输出端与所述定时器(6056)的控制信号接收端电性连接,所述定时器(6056)的控制信号输出端与所述内控开关(6054)的控制端电性连接。

  8.根据权利要求7所述的厨房给排水及食物垃圾处理系统,其特征在于,所述外壳(601)内设置有无线信号接收器(6051),所述电控装置(605)还包括变压器(6052),所述外壳(601)内设置有与所述电源连接器(602)连接的火线(L)、零线(N)和地线(E),所述电流传感器(6053)的电流信号接收端接入所述火线(L),所述内控开关(6054)串联在所述火线(L)上,所述内控开关(6054)控制端与所述无线信号接收器(6051)的控制信号输出端电性连接,所述电磁阀(4)的电源端接在所述火线(L)和所述零线(N)上,所述变压器(6052)设置在所述电磁阀(4)的电源端与所述火线(L)和所述零线(N)之间,所述第一连接器(603)连接所述电控装置(605)的控制信号输出端与所述电磁阀(4)的控制端,所述第二连接器(604)连接所述电控装置(605)的控制信号输出端与所述食物垃圾处理机(1)的控制端。

  9.根据权利要求8所述的厨房给排水及食物垃圾处理系统,其特征在于,所述独立开关(5)包括按键(501)、供电装置(503)、发射端微处理器(504)和无线信号发射器(502),所述按键(501)的内部形成容置腔室,所述供电装置(503)、所述发射端微处理器(504)和所述无线信号发射器(502)均固定设置于所述容置腔室内,所述供电装置(503)的供电端与所述发射端微处理器(504)的电源端电性连接,所述发射端微处理器(504)的无线信号输出端与所述无线信号发射器(502)的无线信号接收端电性连接,所述无线信号发射器(502)的无线信号输出端与所述无线信号接收器(6051)的无线信号接收端电性连接;按下所述按键(501),所述按键(501)与所述供电装置(503)的控制端相接触。

  10.根据权利要求9所述的厨房给排水及食物垃圾处理系统,其特征在于,所述供电装置(503)为电池供电或者外部电源,所述发射端微处理器(504)将所接收的电信号转换为脉冲信号并通过所述无线信号发射器(502)对外发送。

  11.根据权利要求9所述的厨房给排水及食物垃圾处理系统,其特征在于,所述供电装置(503)为动能-电能转化装置,所述动能-电能转化装置的电信号输出端与所述发射端微处理器(504)的电信号接收端电性连接,所述动能-电能转化装置将所述按键(901)下压的机械能转化为电能,以向所述无线信号发射器(502)供电。

  12.一种厨房给排水及食物垃圾处理方法,其特征在于,所述厨房给排水及食物垃圾处理方法包括如下步骤:

  步骤S1:控制盒(6)接收独立开关(5)发出的信号控制食物垃圾处理机(1)及电磁阀(4)的开启,水流经所述电磁阀(4)和多功能水龙头(2)流入水槽(7)内,并通过所述水槽(7)流入至所述食物垃圾处理机(1)内部参与研磨;

  步骤S2:所述控制盒(6)控制所述食物垃圾处理机(1)从启动开始后至设定第一时间(T1)内进行全速运转;

  步骤S3:经过设定所述第一时间(T1)后,如果运行电流低于设定第一电流(A1),则所述控制盒(6)控制所述食物垃圾处理机(1)进行低速运转;如果运行电流高于设定所述第一电流(A1),则所述控制盒(6)控制所述食物垃圾处理机(1)进行全速运转;如果运行电流高于设定第二电流(A2),所述食物垃圾处理机(1)处于卡机状态,则所述控制盒(6)控制所述食物垃圾处理机(1)反转与正传交替运行;如果运行电流低于设定所述第二电流(A2),为卡机排除状态,则所述控制盒(1)控制所述食物垃圾处理机(1)继续正传运行;如果运行电流趋为0时,所述食物垃圾处理机(1)为保护器跳脱状态,则所述控制盒(6)控制所述食物垃圾处理机(1)和所述电磁阀(4)断电。

  13.根据权利要求12所述的厨房给排水及食物垃圾处理方法,其特征在于,所述步骤S3中,经过设定第二时间(T2)后运行电流仍低于设定所述第一电流(A1),则所述控制盒(6)控制所述食物垃圾处理机(1)和所述电磁阀(4)关闭。

  14.根据权利要求12所述的厨房给排水及食物垃圾处理方法,其特征在于,所述步骤S3之后,还包括步骤S4:设定第三时间(T3),所述食物垃圾处理机(1)以何种状态运行,经过设定所述第三时间(T3)后,所述控制盒(6)均控制所述食物垃圾处理机(1)和所述电磁阀(4)关闭。

  15.根据权利要求12所述的厨房给排水及食物垃圾处理方法,其特征在于,所述食物垃圾处理机(1)处于任意运行状态,按下所述独立开关(5)的按键(501)均能控制电控装置(605)的通断。

  说明书

  厨房给排水及食物垃圾处理系统及处理方法

  技术领域

  本申请涉及厨余垃圾处理领域,具体而言,涉及一种厨房给排水及食物垃圾处理系统及处理方法。

  背景技术

  食物垃圾处理器作为一种新兴的厨房电器在市场上得到快速的普及,由于其快速粉碎厨房食物垃圾、减少厨房异味来源以及降低垃圾运输量等方面的优势受到消费者的喜爱。

  但是,现有的大多数水槽内常常安装有食物垃圾处理机,就不方便再安装净水器或者直饮机等设备,而且还需要多个水龙头进行供水,十分不便;另外,开启食物垃圾处理机后,需要使用者判断垃圾是否处理完成,手动开关水龙头对食物垃圾处理机进行补水,但使用者常常无法准确判断食物垃圾处理机的运行状态,导致其一直处于高速运行,耗水耗电,增加使用成本。上述的食物垃圾处理机与净水器或者直饮机等设备安装兼容性差、配置不灵活、能耗高、安全性低、维修不便、智能性和体验感较差的问题一直困扰着使用者和生产者。

  针对相关技术中食物垃圾处理机兼容性差、供水不方便、配置不灵活、能耗高、安全性低、维修成本高、维修不便、智能性和体验感较差的问题,目前尚未提出有效的解决方案。

  发明内容

  本申请的主要目的在于提供一种厨房给排水及食物垃圾处理系统及处理方法,以解决食物垃圾处理机兼容性差、供水不方便、配置不灵活、能耗高、安全性低、维修成本高、维修不便、智能性和体验感较差的问题。

  为了实现上述目的,本申请提供了一种厨房给排水及食物垃圾处理系统。

  根据本申请的厨房给排水及食物垃圾处理系统,包括对食物残余进行粉碎处理的食物垃圾处理机、多功能水龙头、给排水管路、电磁阀、独立开关、控制盒和水槽,其中:

  所述多功能水龙头设置于所述水槽的顶部开口处,所述食物垃圾处理机设置于所述水槽的底部排污口处,所述电磁阀安装于所述给排水管路上,所述多功能水龙头和所述食物垃圾处理机均与所述给排水管路连接,所述控制盒的控制信号输出端分别与所述食物垃圾处理机和所述电磁阀的控制端电性连接,所述独立开关设置于所述食物垃圾处理机的外部,所述独立开关的控制信号输出端与所述控制盒的控制信号接收端通信连接;

  所述控制盒能对所述食物垃圾处理机的工作状态进行监测,并对所述食物垃圾处理机的高速或者低速运行以及所述食物垃圾处理机的正转或者反转运行进行控制。

  进一步的,所述给排水管路包括供水管路和排水管路,所述排水管路的一端与所述食物垃圾处理机的排污口连接,所述排水管路的另一端与市政污水管道连接;所述供水管路包括自来水管路、热水管路、净水管路、直饮热水管路和食物垃圾处理机补水管路,所述自来水管路、所述热水管路、所述净水管路、所述直饮热水管路和所述食物垃圾处理机补水管路的一端均与所述多功能水龙头连接,所述自来水管路和所述食物垃圾处理机补水管路的的另一端与市政自来水管道连接,所述热水管路的另一端与热水水源连接,所述净水管路的另一端与净水器的出水口连接,所述直饮热水管路的另一端与热饮机的出水口连接,所述电磁阀安装于所述食物垃圾处理机补水管路上。

  进一步的,所述多功能水龙头上设置有混水阀和档位开关,所述混水阀上设置有可调节水流及冷热水混合比例的手柄或者旋钮,所述档位开关上设置有调节水流强度的手柄或者旋钮,所述档位开关上设置有多个档位。

  进一步的,所述多功能水龙头上设置有混水阀和可向两侧分别进行开启的双向阀,所述混水阀上设置有可调节水流及冷热水混合比例的手柄或者旋钮,所述双向阀上设置有旋钮或者手柄,所述双向阀上的旋钮或者手柄设置有限位装置,转动所述双向阀上的旋钮或者手柄时同时按压所述限位装置,以控制所述双向阀。

  进一步的,所述多功能水龙头的出水口处设置有可伸缩出水头,所述可伸缩出水头与软质水管连接,所述软质水管上设置有配重块,所述自来水管路、所述热水管路、所述净水管路、所述直饮热水管路和所述食物垃圾处理机补水管路均与所述混水阀和所述双向阀连接,且所述自来水管路、所述热水管路、所述净水管路、所述直饮热水管路和所述食物垃圾处理机补水管路均通过所述软质水管与所述可伸缩出水头连接。

  进一步的,所述多功能水龙头内设有净水出水管、自来水出水管和食物垃圾处理机补水出水管,所述净水出水管与所述净水管路和所述直饮热水管路连接,所述自来水出水管与所述自来水管路和所述热水管路连接,所述食物垃圾处理机补水出水管与所述食物垃圾处理机补水管路连接。

  进一步的,所述控制盒设置于所述食物垃圾处理机的外部,所述控制盒包括外壳、电源连接器、第一连接器、第二连接器和电控装置,所述电控装置设置于所述外壳,所述电源连接器、所述第一连接器和所述第二连接器均设置于所述外壳上,所述电源连接器与所述电控装置的电源端电性连接;

  所述电控装置包括控制所述电控装置通断的内控开关、监测电流强度的电流传感器、根据电流强度对所述内控开关的通断状态进行控制的微处理器和控制所述内控开关动作延迟时间的定时器,所述电流传感器的电流信号输出端与所述微处理器的电流信号接收端电性连接,所述微处理器的控制信号输出端与所述定时器的控制信号接收端电性连接,所述定时器的控制信号输出端与所述内控开关的控制端电性连接。

  进一步的,所述外壳内设置有无线信号接收器,所述电控装置还包括变压器,所述外壳内设置有与所述电源连接器连接的火线L、零线N和地线E,所述电流传感器的电流信号接收端接入所述火线L,所述内控开关串联在所述火线L上,所述内控开关控制端与所述无线信号接收器的控制信号输出端电性连接,所述电磁阀的电源端接在所述火线L和所述零线N上,所述变压器设置在所述电磁阀的电源端与所述火线L和所述零线N之间,所述第一连接器连接所述电控装置的控制信号输出端与所述电磁阀的控制端,所述第二连接器连接所述电控装置的控制信号输出端与所述食物垃圾处理机的控制端。

  进一步的,所述独立开关包括按键、供电装置、发射端微处理器和无线信号发射器,所述按键的内部形成容置腔室,所述供电装置、所述发射端微处理器和所述无线信号发射器均固定设置于所述容置腔室内,所述供电装置的供电端与所述发射端微处理器的电源端电性连接,所述发射端微处理器的无线信号输出端与所述无线信号发射器的无线信号接收端电性连接,所述无线信号发射器的无线信号输出端与所述无线信号接收器的无线信号接收端电性连接;按下所述按键,所述按键与所述供电装置的控制端相接触。

  进一步的,所述供电装置为电池供电或者外部电源,所述发射端微处理器将所接收的电信号转换为脉冲信号并通过所述无线信号发射器对外发送。

  进一步的,所述供电装置为动能-电能转化装置,所述动能-电能转化装置的电信号输出端与所述发射端微处理器的电信号接收端电性连接,所述动能-电能转化装置将所述按键下压的机械能转化为电能,以向所述无线信号发射器供电。

  为了实现上述目的,本申请提供了另一种厨房给排水及食物垃圾处理方法。

  根据本申请的厨房给排水及食物垃圾处理方法,所述厨房给排水及食物垃圾处理方法包括如下步骤:

  步骤S1:控制盒接收独立开关发出的信号控制食物垃圾处理机及电磁阀的开启,水流经所述电磁阀和多功能水龙头流入水槽内,并通过所述水槽流入至所述食物垃圾处理机内部参与研磨;

  步骤S2:所述控制盒控制所述食物垃圾处理机从启动开始后至设定第一时间内进行全速运转;

  步骤S3:经过设定所述第一时间后,如果运行电流低于设定第一电流,则所述控制盒控制所述食物垃圾处理机进行低速运转;如果运行电流高于设定所述第一电流,则所述控制盒控制所述食物垃圾处理机进行全速运转;如果运行电流高于设定第二电流,所述食物垃圾处理机处于卡机状态,则所述控制盒控制所述食物垃圾处理机反转与正传交替运行;如果运行电流低于设定所述第二电流,为卡机排除状态,则所述控制盒控制所述食物垃圾处理机继续正传运行;如果运行电流趋为0时,所述食物垃圾处理机为保护器跳脱状态,则所述控制盒控制所述食物垃圾处理机和所述电磁阀断电。

  进一步的,所述步骤S3中,经过设定第二时间后运行电流仍低于设定所述第一电流,则所述控制盒控制所述食物垃圾处理机和所述电磁阀关闭。

  进一步的,所述步骤S3之后,还包括步骤S4:设定第三时间,所述食物垃圾处理机以何种状态运行,经过设定所述第三时间后,所述控制盒均控制所述食物垃圾处理机和所述电磁阀关闭。

  进一步的,所述食物垃圾处理机处于任意运行状态,按下所述独立开关的按键均能控制电控装置的通断。

  在本申请实施例中,通过控制盒对食物垃圾处理机的工作状态进行监测,并控制食物垃圾处理机实现有负载高速运行和无负载低速运行,本发明可进行一键开机开水、自动关机关水、自动判断卡机断电、自动排除卡机故障,多功能水龙头的集成化程度高、智能化程度高,有效减少耗水耗电,提高对食物垃圾的处理效率并提示故障原因,大大提高使用安全性并且方便维修,降低维修成本,进而解决了食物垃圾处理机兼容性差、供水不方便、配置不灵活、能耗高、安全性低、维修成本高、维修不便、智能性和体验感较差的技术问题。
