四川水处理厂家:水利水电用污水处理工艺

来源:四川名膜 时间:2020-06-24 14:19:05 浏览:

四川水处理厂家:本发明涉及一种水利水电用污水处理系统,属于水力设备技术领域,包括沉淀池的池体,池体内设置有挡板,挡板上开设有通水口,池体的侧壁上相对设置有进水管和出水管,水利水电用污水处理系统还包括清理机构,清理机构包括固定板,固定板上穿设且固定连接有管道,管道的一端设置有金属定型软管,另一端设置有排污管,清理机构还包括集污槽,排污管远离管道的端部朝向集污槽内延伸设置,管道上设置有真空管道泵,操作人员位于池体外手持金属定型软管,将金属定型软的端部抵接至池体的底壁上,打开真空管道泵,真空管道泵可带动进金属定型软管将淤泥吸入至管道内,通过排污管排出至集污槽内收集,节省了操作人员进入至池体内清理的人力。

四川水处理厂家:水利水电用污水处理工艺



  权利要求书

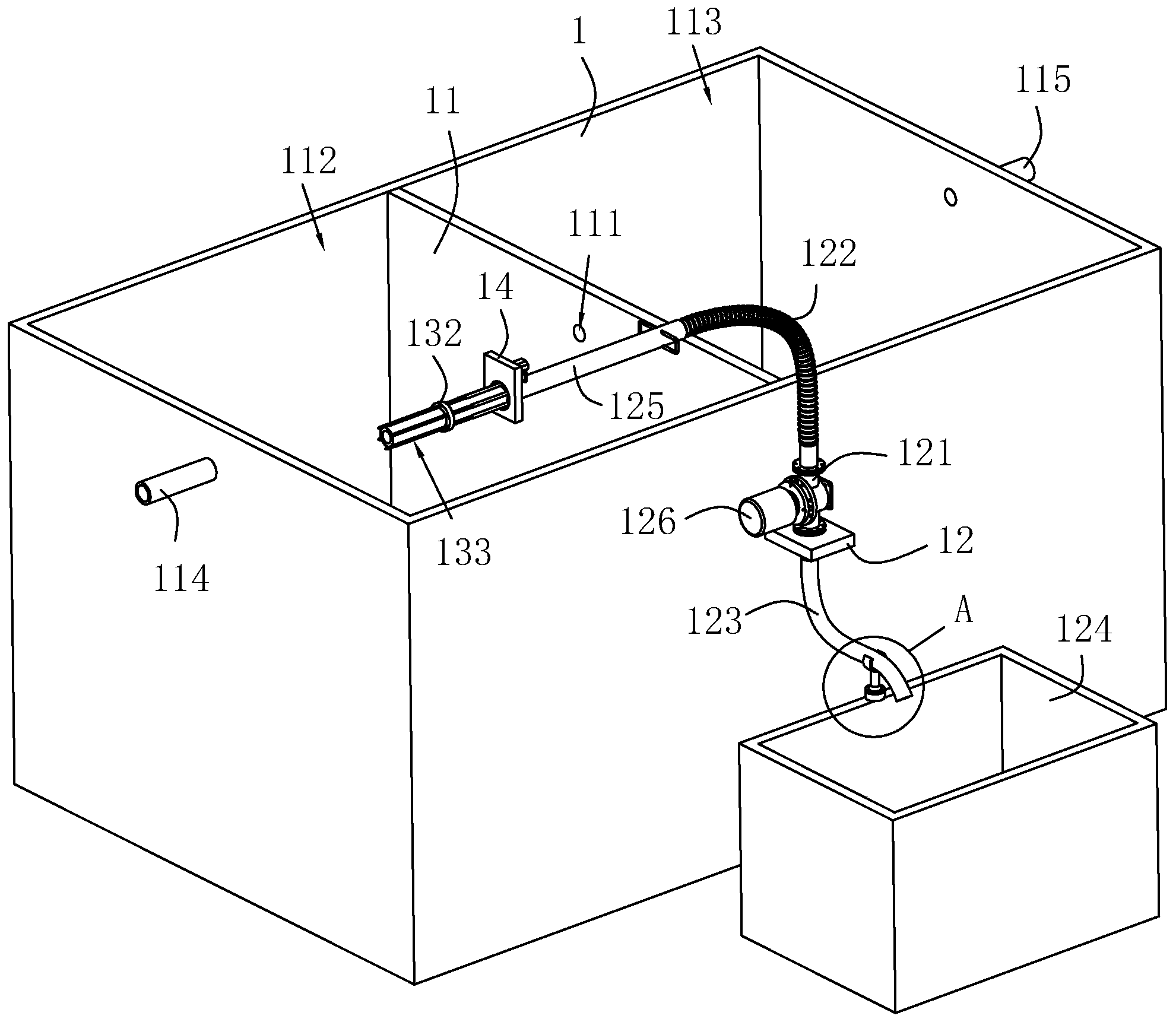

  1.一种水利水电用污水处理系统,包括沉淀池的池体(1),所述池体(1)内沿竖直方向设置有挡板(11),所述挡板(11)远离池体(1)底壁的位置开设有通水口(111),所述挡板(11)将池体(1)分隔成第一沉淀空间(112)和第二沉淀空间(113),所述池体(1)的侧壁上相对设置有进水管(114)和出水管(115),所述进水管(114)和出水管(115)均设置在池体(1)的侧壁上且位于池体(1)的顶部,其特征在于:水利水电用污水处理系统还包括用于对池体(1)底壁上的污泥进行清理的清理机构,所述清理机构包括固定设置在池体(1)的外壁上且位于挡板(11)所在位置的固定板(12),所述固定板(12)上穿设且固定连接有管道(121),所述管道(121)的一端与管道(121)连通设置有用于延伸至池体(1)内的金属定型软管(122),另一端与管道(121)连通设置有排污管(123),所述清理机构还包括置于地面上的集污槽(124),所述排污管(123)远离管道(121)的端部朝向集污槽(124)内延伸设置,所述管道(121)上设置有真空管道泵(126)。

  2.根据权利要求1所述的一种水利水电用污水处理系统,其特征在于:所述金属定型软管(122)远离管道(121)的端部与金属定型软管(122)连通设置有进污管(125),所述进污管(125)上套设且转动连接有转动环(13),所述转动环(13)朝向池体(1)底壁的面上沿转动环(13)的周向位置设置有多个连接杆(131),多个所述连接杆(131)远离转动环(13)的端部设置有连接环(132),所述连接环(132)背离转动环(13)的面上沿连接环(132)的周向位置设置有多个搅动杆(133),所述进污管(125)上设置有用于驱动转动环(13)于进污管(125)上转动的驱动件。

  3.根据权利要求2所述的一种水利水电用污水处理系统,其特征在于:所述驱动件包括套设且固定连接于转动环(13)上的环形齿条(134),所述进污管(125)上固定设置有电机(135),所述电机(135)的驱动端上套设且固定连接有用于与环形齿条(134)啮合的齿轮(136)。

  4.根据权利要求3所述的一种水利水电用污水处理系统,其特征在于:所述进污管(125)的外壁上且位于环形齿条(134)和齿轮(136)所在的位置设置有保护罩(14),所述保护罩(14)套设且固定连接于进污管(125)上,所述环形齿条(134)和齿轮(136)均位于保护罩(14)内,所述保护罩(14)上沿保护罩(14)的周向位置开设有用于供多个连接杆(131)通过的环形开口(141)。

  5.根据权利要求2所述的一种水利水电用污水处理系统,其特征在于:所述连接杆(131)设置为可伸缩结构,可伸缩结构包括固定杆(137)和插接且滑动连接于固定杆(137)内的伸缩杆(138),所述固定杆(137)远离伸缩杆(138)的端部连接至连接环(132)上,所述连接环(132)设置在伸缩杆(138)远离固定杆(137)的端部,所述连接杆(131)内设置有弹簧(139),所述弹簧(139)的两端分别连接至固定杆(137)和伸缩杆(138)远离其插接位置的底壁上。

  6.根据权利要求5所述的一种水利水电用污水处理系统,其特征在于:所述伸缩杆(138)远离连接环(132)的端部设置有搅动块(15),所述搅动块(15)整体呈圆锥体状设置,圆锥体状的搅动块(15)远离搅动杆(133)的端部卡嵌且转动连接有滚珠(151)。

  7.根据权利要求2所述的一种水利水电用污水处理系统,其特征在于:所述进污管(125)靠近金属定型软管(122)的端部且位于进污管(125)的两侧设置有把手(16)。

  8.根据权利要求1所述的一种水利水电用污水处理系统,其特征在于:所述排污管(123)设置为橡胶软管,所述集污槽(124)的开口边缘上设置有杆体(17),所述集污槽(124)的开口边缘上且位于杆体(17)所在的位置设置有万向球座(171),所述杆体(17)的一端设置有用于万向转动连接于万向球座(171)内的球体(172),所述杆体(17)远离万向球座(171)的端部相对设置有弧形杆(173),两侧所述弧形杆(173)的凹口相对设置,两侧所述弧形杆(173)设置为具有弹性的弹性杆,两侧所述弧形杆(173)之间形成用于供排污管(123)移入的卡接空间,两侧所述弧形杆(173)远离杆体(17)的端部之间形成用于供排污管(123)移入的移入空间。

  说明书

  一种水利水电用污水处理系统

  技术领域

  本发明涉及水力设备技术领域,尤其是涉及一种水利水电用污水处理系统。

  背景技术

  为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域,也越来越多地走进寻常百姓的日常生活。

  授权公告号为CN208562046U的中国专利公开了一种水利工用污水处理装置,包括进水管、手动阀门、一级过滤罐,粗格栅、中格栅、细格栅、出水口、沉沙池、沉淀池、挡泥板、出水管、通水口、二级处理罐,氧化池、二沉池、消毒池、电机、齿轮、转轴和污泥集装箱,所述进水管上端设置有手动阀门,所述进水管下端设置有一级过滤罐,所述一级过滤罐右端设置有出水口,所述出水口下端设置有沉沙池,所述沉沙池右端设置有沉淀池,所述沉沙池以及沉淀池左端均设置有出水管,右端设置有挡泥板,所述出水管一端安装有二级处理罐,所述一级过滤罐左端设置有转轴,转轴左端设置有齿轮,该种水利工程用污水处理装置能最大化的将污水处理质量提高,能够高效利用,降低水资源损失。

  上述中的现有技术方案存在以下缺陷:污水进入至沉淀池内进行污泥沉淀,沉淀池在长期使用过程中,沉淀池底壁上会聚集较多污泥,污泥的流动性较差,通常操作人员需要进入至沉淀池内对污泥进行清理,浪费了人力并且较为麻烦。

  发明内容

  针对现有技术存在的不足,本发明的目的是提供一种便于对沉淀池进行清理的水利水电用污水处理系统。

  本发明的上述发明目的是通过以下技术方案得以实现的:

  一种水利水电用污水处理系统,包括沉淀池的池体,所述池体内沿竖直方向设置有挡板,所述挡板远离池体底壁的位置开设有通水口,所述挡板将池体分隔成第一沉淀空间和第二沉淀空间,所述池体的侧壁上相对设置有进水管和出水管,所述进水管和出水管均设置在池体的侧壁上且位于池体的顶部,水利水电用污水处理系统还包括用于对池体底壁上的污泥进行清理的清理机构,所述清理机构包括固定设置在池体的外壁上且位于挡板所在位置的固定板,所述固定板上穿设且固定连接有管道,所述管道的一端与管道连通设置有用于延伸至池体内的金属定型软管,另一端与管道连通设置有排污管,所述清理机构还包括置于地面上的集污槽,所述排污管远离管道的端部朝向集污槽内延伸设置,所述管道上设置有真空管道泵。

  通过采用上述技术方案,当需要对池体底壁上的淤泥清理时,操作人员位于池体外手持金属定型软管,将金属定型软的端部抵接至池体的底壁上,打开真空管道泵,真空管道泵可带动进金属定型软管将淤泥吸入至管道内,通过排污管排出至集污槽内收集,操作人员位于池体外移动金属定型软管即可完成对池体底壁上淤泥的清理,节省了操作人员进入至池体内清理的人力,对淤泥清理的方式方便简单。

  本发明在一较佳示例中可以进一步配置为:所述金属定型软管远离管道的端部与金属定型软管连通设置有进污管,所述进污管上套设且转动连接有转动环,所述转动环朝向池体底壁的面上沿转动环的周向位置设置有多个连接杆,多个所述连接杆远离转动环的端部设置有连接环,所述连接环背离转动环的面上沿连接环的周向位置设置有多个搅动杆,所述进污管上设置有用于驱动转动环于进污管上转动的驱动件。

  通过采用上述技术方案,进污管方便操作人员对池体底壁上的淤泥吸取,当对淤泥吸取时,操作人员可通过驱动件带动转动环于进污管上转动,使得转动环带动连接环转动,从而使得连接环带动多个搅动杆对池体底壁上的污泥搅动,在搅动的同时对淤泥进行吸取,防止部分淤泥粘附至池体的底壁上无法吸取,提高了对淤泥的吸取效果。

  本发明在一较佳示例中可以进一步配置为:所述驱动件包括套设且固定连接于转动环上的环形齿条,所述进污管上固定设置有电机,所述电机的驱动端上套设且固定连接有用于与环形齿条啮合的齿轮。

  通过采用上述技术方案,当需要驱动转动环转动时,通过电机带动齿轮转动,因齿轮与环形齿条啮合,使得环形齿条带动转动环转动,从而使得转动环带动连接环上的多个搅动杆转动,采用齿轮和齿条啮合的方式其传动比稳定,工作时稳定性高,对连接环的驱动效果较好。

  本发明在一较佳示例中可以进一步配置为:所述进污管的外壁上且位于环形齿条和齿轮所在的位置设置有保护罩,所述保护罩套设且固定连接于进污管上,所述环形齿条和齿轮均位于保护罩内,所述保护罩上沿保护罩的周向位置开设有用于供多个连接杆通过的环形开口。

  通过采用上述技术方案,保护罩可对齿轮和环形齿条起到保护的效果,防止齿轮和环形齿条暴露在外生锈,延长了齿轮和环形齿条的使用寿命;当齿轮和环形齿条带动转动杆转动时可带动多个连接杆于环形开口内移动,从而防止保护罩对转动环带动连接环的转动造成影响。

  本发明在一较佳示例中可以进一步配置为:所述连接杆设置为可伸缩结构,可伸缩结构包括固定杆和插接且滑动连接于固定杆内的伸缩杆,所述固定杆远离伸缩杆的端部连接至连接环上,所述连接环设置在伸缩杆远离固定杆的端部,所述连接杆内设置有弹簧,所述弹簧的两端分别连接至固定杆和伸缩杆远离其插接位置的底壁上。

  通过采用上述技术方案,当将进污管朝向池体底壁移动时,可带动搅动杆抵接至池体的底壁上,此时持续移动进污管,使得搅动杆带动伸缩杆于固定杆内移动,从而使得弹簧被挤压至压缩状态,搅动杆可抵抗弹簧的弹力抵接至池体的底壁上,从而提高了搅动杆对池体底壁上淤泥的搅动效果,间接提高了对池体底壁上淤泥的吸取效果。

  本发明在一较佳示例中可以进一步配置为:所述伸缩杆远离连接环的端部设置有搅动块,所述搅动块整体呈圆锥体状设置,圆锥体状的搅动块远离搅动杆的端部卡嵌且转动连接有滚珠。

  通过采用上述技术方案,当转动环带动连接环转动时可带动搅动杆端部的滚珠于池体底壁上移动,从而减小了搅动杆与池体底壁之间的摩擦力,防止因摩擦力太大导致多个搅动杆无法于池体底壁上转动,提高了连接环带动多个搅动杆于池体底壁上的转动效果。

  本发明在一较佳示例中可以进一步配置为:所述进污管靠近金属定型软管的端部且位于进污管的两侧设置有把手。

  通过采用上述技术方案,操作人员于池体外方便手持把手带动进污管对准池体底壁上的任意位置。

  本发明在一较佳示例中可以进一步配置为:所述排污管设置为橡胶软管,所述集污槽的开口边缘上设置有杆体,所述集污槽的开口边缘上且位于杆体所在的位置设置有万向球座,所述杆体的一端设置有用于万向转动连接于万向球座内的球体,所述杆体远离万向球座的端部相对设置有弧形杆,两侧所述弧形杆的凹口相对设置,两侧所述弧形杆设置为具有弹性的弹性杆,两侧所述弧形杆之间形成用于供排污管移入的卡接空间,两侧所述弧形杆远离杆体的端部之间形成用于供排污管移入的移入空间。

  通过采用上述技术方案,将排污管通过移入空间移入至卡接空间内,使得两侧弧形杆抵抗自身的弹力将排污管夹紧,使得进污管在对淤泥吸取时,方便淤泥通过排污管进入至集污槽内,因淤泥流动性较差,通过带动杆体上的球体于万向球座内转动,从而使得排污管的端部对准集污槽内不同位置,提高了集污槽对淤泥的收集效果。

  综上所述,本发明包括以下至少一种有益技术效果:

  当需要对池体底壁上的淤泥吸取时,操作人员通过手持把手带动进污管对准池体的底壁,通过打开管道上的真空管道泵,并驱动电机带动齿轮转动,使得齿轮带动环形齿条转动,从而使得环形齿条带动转动环转动,转动环可带动连接环上的多个搅动杆于池体底壁上转动,使得搅动杆对池体底壁上的淤泥起到搅动的效果,真空管道泵可将淤泥通过进污管吸取至管道内,通过排污管将淤泥排出至集污槽内,操作人员通过带动进污管于池体底壁上移动即可完成对淤泥的清理,方便简单。
