成都MBR一体化处理工艺

来源:四川名膜 时间:2020-06-28 09:50:03 浏览:

成都MBR一体化处理工艺:本发明公开了一种兼氧MBR一体化处理设备,包括依次连接的兼氧池、二次混凝池和沉淀池,上述兼氧池的内部设置有MBR膜,上述兼氧池的上方间隔设置有多个进水阀门,多个上述进水阀门与上述污水进水管相连通,上述兼氧池的底部设置有微孔曝气盘,上述MBR膜的下方设置有穿孔管,上述穿孔管和微孔曝气盘均通过压缩空气管连接空气压缩机。本发明通过兼氧池的上方设置多个进水阀门,多个进水阀门设置在兼氧池的不同位置,可以通过阀门依据进水污染物的水质进行调节每个阀门的进水量,从而更加有针对性地对污水进行处理。

成都MBR一体化处理工艺



  权利要求书

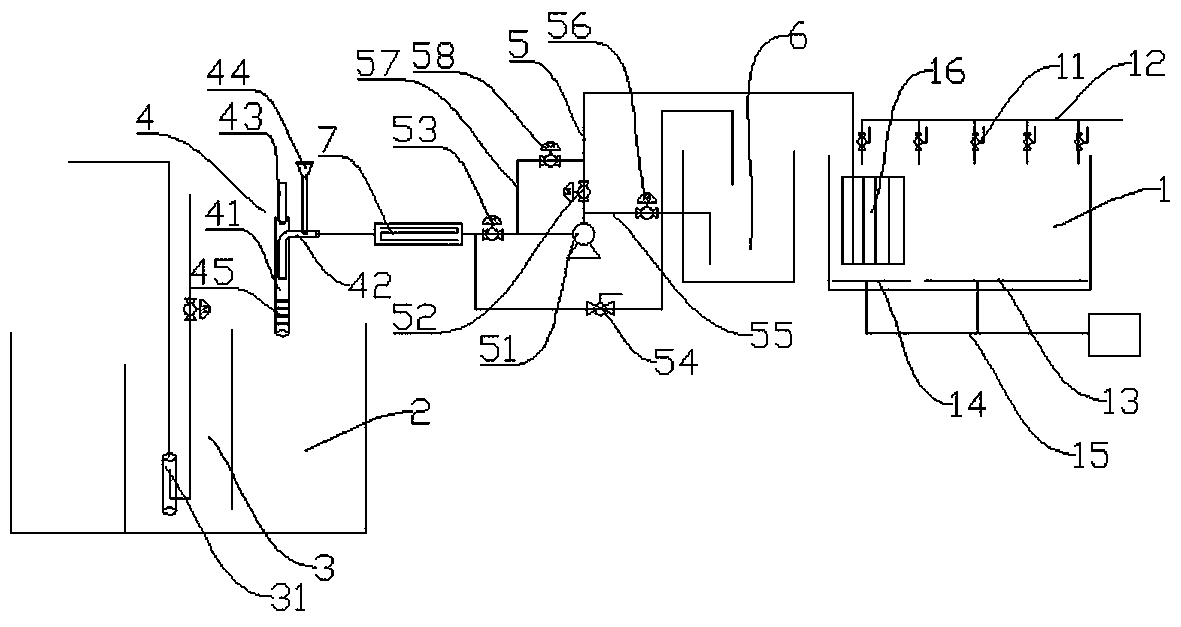

  1.一种兼氧MBR一体化处理设备,包括依次连接的兼氧池(1)、二次混凝池(2)和沉淀池(3),其特征在于:所述兼氧池(1)的内部设置有MBR膜(16),所述兼氧池(1)的上方间隔设置有多个进水阀门(11),多个所述进水阀门(11)与所述污水进水管(12)相连通,所述兼氧池(1)的底部设置有微孔曝气盘(13),所述MBR膜(16)的下方设置有穿孔管(14),所述穿孔管(14)和微孔曝气盘(13)均通过压缩空气管(15)连接空气压缩机。

  2.根据权利要求1所述的兼氧MBR一体化处理设备,其特征在于:所述二次混凝池(2)上设置有强化除磷装置(4),所述强化除磷装置(4)通过产水管道(5)与MBR膜(16)连接,并且所述产水管道(5)上设置有产水泵(51),所述产水泵(51)两侧的产水管道(5)上分别设置有第一电磁阀(52)和第二电磁阀(53)。

  3.根据权利要求2所述的兼氧MBR一体化处理设备,其特征在于:所述产水管道(5)上产水泵(51)的出水侧通过清水阀门(54)连接有清水池(6)。

  4.根据权利要求3所述的兼氧MBR一体化处理设备,其特征在于:所述清水池(6)还通过反洗管道(55)与产水泵(51)的进水侧相连,所述反洗管道(55)上设置有第三电磁阀(56);所述产水泵(51)的进水侧和出水侧的产水管道(5)之间还连接有反洗支管(57),所述反洗支管(57)上设置有第四电磁阀(58)。

  5.根据权利要求2所述的兼氧MBR一体化处理设备,其特征在于:所述强化除磷装置(4)与产水泵(51)之间的产水管道(5)上还设置有紫外线杀菌设备(7)。

  6.根据权利要求2所述的兼氧MBR一体化处理设备,其特征在于:所述强化除磷装置(4)包括混合管(41)、污水管(42)和进气管(43),所述进气管(43)设置在混合管(41)的顶部,所述污水管(42)从所述混合管(41)的侧壁伸入所述混合管(41)中,所述污水管(42)上还设置有除磷药剂加入口(44)。

  7.根据权利要求6所述的兼氧MBR一体化处理设备,其特征在于:所述混合管(41)的下端部设置有扰流管(45),所述扰流管(45)有多个,并间隔设置在混合管(41)的下端部。

  8.根据权利要求7所述的兼氧MBR一体化处理设备,其特征在于:所述扰流管(45)为沿所述混合管(41)径向设置的小管,并且其表面设置有凸起。

  9.根据权利要求6所述的兼氧MBR一体化处理设备,其特征在于:所述进气管(43)的下端部的直径逐渐缩小并且其缩小部位插入所述混合管(41)的内部。

  10.根据权利要求1所述的兼氧MBR一体化处理设备,其特征在于:所述沉淀池(3)内设置有污泥提升泵(31)。

  说明书

  兼氧MBR一体化处理设备

  技术领域

  本发明涉及污水处理技术领域,具体涉及一种兼氧MBR一体化处理设备。

  背景技术

  在污水处理技术领域中,污水一般都含有磷,现有的污水处理由于设备能耗较高,不能够根据污水水质进行有针对性的处理,另外总氮因碳源不足,影响总氮的去除率;总磷去除还需要投加大量的混凝剂会产生更多的污泥。

  发明内容

  本发明的目的在于提供一种兼氧MBR一体化处理设备,解决现有的污水处理由于设备能耗较高,不能够根据污水水质进行针对性处理的问题。

  为解决上述的技术问题,本发明采用以下技术方案:

  一种兼氧MBR一体化处理设备,包括依次连接的兼氧池、二次混凝池和沉淀池,上述兼氧池的内部设置有MBR膜,上述兼氧池的上方间隔设置有多个进水阀门,多个上述进水阀门与上述污水进水管相连通,上述兼氧池的底部设置有微孔曝气盘,上述MBR膜的下方设置有穿孔管,上述穿孔管和微孔曝气盘均通过压缩空气管连接空气压缩机。

  作为优选,上述二次混凝池上设置有强化除磷装置,上述强化除磷装置通过产水管道与MBR膜连接,并且上述产水管道上设置有产水泵,上述产水泵两侧的产水管道上分别设置有第一电磁阀和第二电磁阀。

  作为优选,上述产水管道上产水泵的出水侧通过清水阀门连接有清水池。

  作为优选,上述清水池还通过反洗管道与产水泵的进水侧相连,上述反洗管道上设置有第三电磁阀;上述产水泵的进水侧和出水侧的产水管道之间还连接有反洗支管,上述反洗支管上设置有第四电磁阀。

  作为优选,上述强化除磷装置与产水泵之间的产水管道上还设置有紫外线杀菌设备。

  作为优选,上述强化除磷装置包括混合管、污水管和进气管,上述进气管设置在混合管的顶部,上述污水管从上述混合管的侧壁伸入上述混合管中,上述污水管上还设置有除磷药剂加入口。

  作为优选,上述混合管的下端部设置有扰流管,上述扰流管有多个,并间隔设置在混合管的下端部。

  作为优选,上述扰流管为沿上述混合管径向设置的小管,并且其表面设置有凸起。

  作为优选,上述进气管的下端部的直径逐渐缩小并且其缩小部位插入上述混合管的内部。

  作为优选,上述沉淀池内设置有污泥提升泵。

  与现有技术相比,本发明的有益效果是:

  本发明中污水进入兼氧池中进行同步硝化反硝化,然后进入二次混凝池中进行混凝除磷,再进入沉淀池中进行沉淀,上层清水输入清水池中进行利用;通过在兼氧池的上方设置多个进水阀门,多个进水阀门设置在兼氧池的不同位置,可以通过阀门依据进水污染物的水质进行调节每个阀门的进水量,从而更加有针对性地对污水进行处理,同时设置微孔曝气盘能够对兼氧池进行曝气,提升曝气的效果,设置穿孔管能够对MBR膜进行抖动,穿孔管中引入空气能够利用压缩空气带动液体对MBR膜进行抖动,将MBR膜上的活性污泥抖落掉,另外还因为其引入了空气还具有曝气充氧的功能。
