成都新型含沙污水处理工艺

来源:四川名膜 时间:2020-07-02 14:24:16 浏览:

一种新型含沙污水处理装置,包括外壳,所述外壳的内壁的前后两侧均固定连接有挡板,所述外壳的表面和挡板的右侧均固定连接有集水漏斗,所述集水漏斗的底部固定连接有支撑柱,所述支撑柱的底部固定连接有底板,所述集水漏斗的底部固定连通有出水管,所述支撑柱位于出水管的左右两侧,所述挡板的内壁滑动连接有导向柱,所述导向柱的左侧固定连接有挡块。本发明在处理含沙污水前,通过透明刻度尺判断指示柱向下移动的距离,进而判断筛选网上沙石的数量,便于使用者及时对筛选网进行清理,防止筛选网上卡住的沙石较多,导致污水无法快速通过筛选网,进而使处理速度降低。

成都新型含沙污水处理工艺



  权利要求书

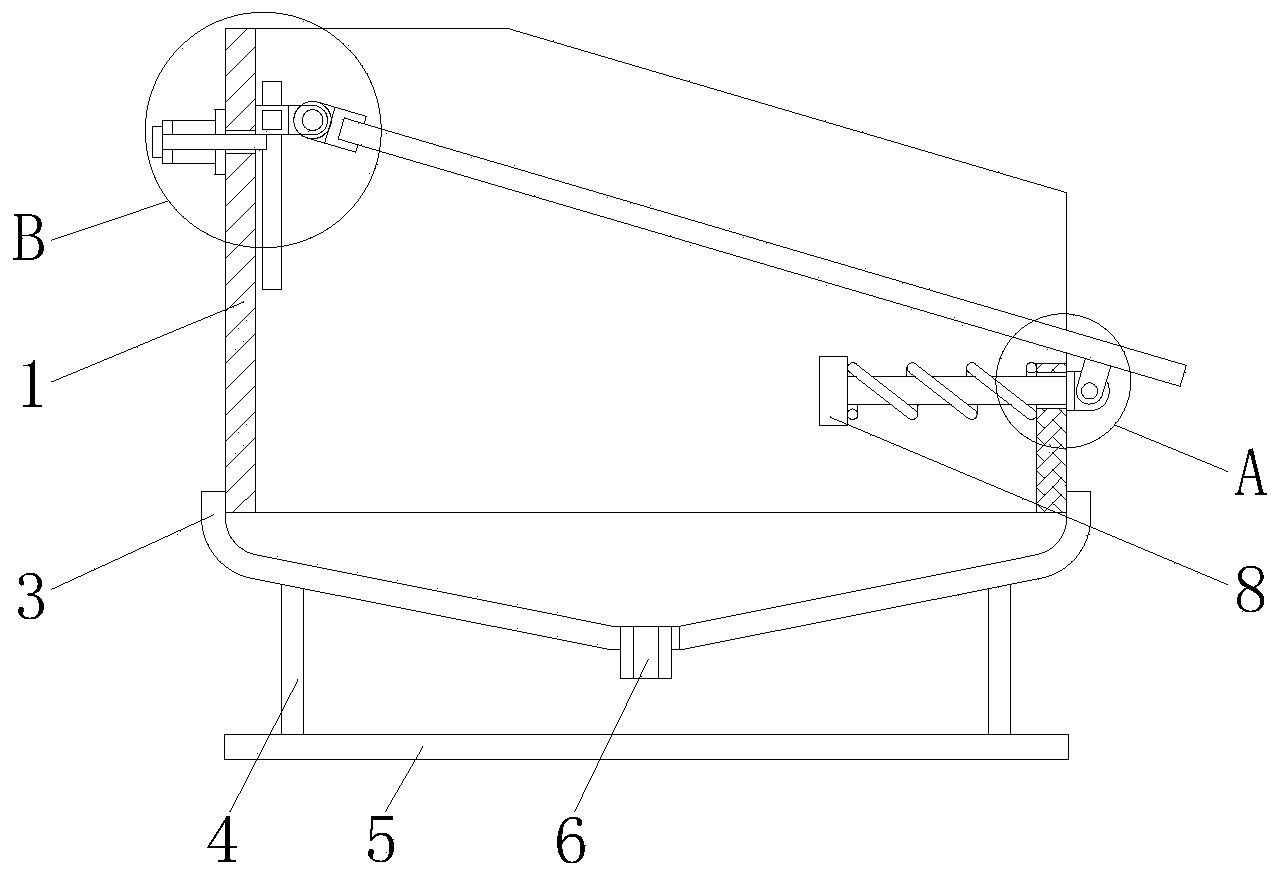

  1.一种新型含沙污水处理装置,包括外壳(1),其特征在于,所述外壳(1)的内壁的前后两侧均固定连接有挡板(2),所述外壳(1)的表面和挡板(2)的右侧均固定连接有集水漏斗(3),所述集水漏斗(3)的底部固定连接有支撑柱(4),所述支撑柱(4)的底部固定连接有底板(5),所述集水漏斗(3)的底部固定连通有出水管(6),所述支撑柱(4)位于出水管(6)的左右两侧;

  所述挡板(2)的内壁滑动连接有导向柱(7),所述导向柱(7)的左侧固定连接有挡块(8),所述挡块(8)的右侧和挡板(2)的左侧均固定连接有弹簧(9),所述导向柱(7)的右侧固定连接有第一铰接块(10),所述第一铰接块(10)的内壁通过销轴铰接有第二铰接块(11),所述第二铰接块(11)的上表面固定连接有筛选网(12);

  所述筛选网(12)的前后两侧均与外壳(1)的内壁滑动连接,所述筛选网(12)的左侧固定连接有第三铰接块(13),所述第三铰接块(13)的内壁通过销轴铰接有第四铰接块(14),所述第四铰接块(14)的左侧固定连接有滑块(15),所述滑块(15)的前后两侧均与外壳(1)的内壁滑动连接,所述滑块(15)的内壁固定连接有指示柱(16),所述外壳(1)的前后两侧均开设有矩形滑孔(17),所述指示柱(16)的左右两侧均与矩形滑孔(17)的内壁滑动连接,所述指示柱(16)的前后两侧均滑动连接有透明刻度尺(18),所述透明刻度尺(18)的表面与矩形滑孔(17)的内壁固定连接。

  2.根据权利要求1所述的一种新型含沙污水处理装置,其特征在于,所述出水管(6)的中心与集水漏斗(3)的中心在同一垂线上。

  3.根据权利要求1所述的一种新型含沙污水处理装置,其特征在于,所述弹簧(9)的内壁与导向柱(7)的表面滑动连接,且弹簧(9)对挡块(8)的拉力大于筛选网(12)的重力。

  4.根据权利要求1所述的一种新型含沙污水处理装置,其特征在于,所述指示柱(16)为正四棱柱,且指示柱(16)的中心与外壳(1)的中心在同一垂直面内。

  5.根据权利要求1所述的一种新型含沙污水处理装置,其特征在于,所述外壳(1)的右侧开设有通孔(19),所述通孔(19)的内壁滑动连接有固定螺钉(20),所述固定螺钉(20)的上表面与滑块(15)的底部接触,所述固定螺钉(20)的表面螺纹连接有支撑架(21),所述支撑架(21)的右侧与外壳(1)的左侧固定连接。

  6.根据权利要求5所述的一种新型含沙污水处理装置,其特征在于,所述支撑架(21)内壁的前后两侧均滑动连接有限位块(22),所述限位块(22)的内壁与固定螺钉(20)的表面固定连接。

  说明书

  一种新型含沙污水处理装置

  技术领域

  本发明涉及污水处理技术领域,尤其涉及一种新型含沙污水处理装置。

  背景技术

  目前,在对混凝土搅拌车进行冲洗时,会产生大量的含沙污水,若这些含沙污水直接排放,容易造成沙石浪费,并对环境造成污染,进而需要对污水进行筛选处理,将污水中的沙石筛选出来,使沙石能再次利用,减少浪费。在筛选过程中,沙石容易卡在筛选网上,当筛选网上卡住的沙石较多,容易导致污水无法快速通过筛选网,进而使处理速度降低。

  发明内容

  本发明的目的是为了解决现有技术中存在的缺点,如:在筛选过程中,沙石容易卡在筛选网上,当筛选网上卡住的沙石较多,容易导致污水无法快速通过筛选网,进而使处理速度降低,而提出的一种新型含砂污水处理装置。

  为了实现上述目的,本发明采用了如下技术方案:

  一种新型含沙污水处理装置,包括外壳,所述外壳的内壁的前后两侧均固定连接有挡板,所述外壳的表面和挡板的右侧均固定连接有集水漏斗,所述集水漏斗的底部固定连接有支撑柱,所述支撑柱的底部固定连接有底板,所述集水漏斗的底部固定连通有出水管,所述支撑柱位于出水管的左右两侧。

  所述挡板的内壁滑动连接有导向柱,所述导向柱的左侧固定连接有挡块,所述挡块的右侧和挡板的左侧均固定连接有弹簧,所述导向柱的右侧固定连接有第一铰接块,所述第一铰接块的内壁通过销轴铰接有第二铰接块,所述第二铰接块的上表面固定连接有筛选网。

  所述筛选网的前后两侧均与外壳的内壁滑动连接,所述筛选网的左侧固定连接有第三铰接块,所述第三铰接块的内壁通过销轴铰接有第四铰接块,所述第四铰接块的左侧固定连接有滑块,所述滑块的前后两侧均与外壳的内壁滑动连接,所述滑块的内壁固定连接有指示柱,所述外壳的前后两侧均开设有矩形滑孔,所述指示柱的左右两侧均与矩形滑孔的内壁滑动连接,所述指示柱的前后两侧均滑动连接有透明刻度尺,所述透明刻度尺的表面与矩形滑孔的内壁固定连接。

  优选的,所述出水管的中心与集水漏斗的中心在同一垂线上。

  优选的,所述弹簧的内壁与导向柱的表面滑动连接,且弹簧对挡块的拉力大于筛选网的重力。

  优选的,所述指示柱为正四棱柱,且指示柱的中心与外壳的中心在同一垂直面内。

  优选的,所述外壳的右侧开设有通孔,所述通孔的内壁滑动连接有固定螺钉,所述固定螺钉的上表面与滑块的底部接触,所述固定螺钉的表面螺纹连接有支撑架,所述支撑架的右侧与外壳的左侧固定连接。

  优选的,所述支撑架内壁的前后两侧均滑动连接有限位块,所述限位块的内壁与固定螺钉的表面固定连接。

  与现有技术相比,本发明的有益效果是:

  (1)本发明通过通过设置挡板、导向柱、挡块、弹簧、第一铰接块、第二铰接块、第三铰接块、第四铰接块、滑块、指示块和透明刻度尺,当沙石卡在筛选网上后,使筛选网的重力增大,此时,筛选网的重力逐渐大于弹簧对挡块的拉力,使弹簧拉伸,进而,通过第一铰接块、第二铰接块、第三铰接块和第四铰接块,使指示柱向下移动,使用者在处理含沙污水前,通过透明刻度尺判断指示柱向下移动的距离,进而判断筛选网上沙石的数量,便于使用者及时对筛选网进行清理,防止筛选网上卡住的沙石较多,导致污水无法快速通过筛选网,进而使处理速度降低。

  (2)本发明通过设置固定螺钉和支撑架,在处理污水前,按压筛选网的左侧,使滑块移动至最高位置,然后转动固定螺钉,使固定螺钉与滑块接触,此时,通过固定螺钉将滑块固定住,防止在处理污水时,大量的污水落在筛选网上,使筛选网与水平面之间夹角降低,进而使筛选出来的沙石无法快速向右滑动,容易沙石堆积在筛选网上,导致污水处理速度降低。
