成都区域坝下污水管网接驳用压力消能井及其施工工艺

来源:四川名膜 时间:2020-07-02 14:26:08 浏览:

本发明涉及一种坝下污水管网接驳用压力消能井,属于消能井的技术领域,其包括井体,井体的上部连通有进水管,井体的下部连通有出水管,所述井体内固定连接有多个竖直且相互平行的折流板,折流板的底部与井体固定连接,折流板的一个竖直侧与井体固定连接,另一个竖直侧与井体之间有间隙,且相邻两个折流板与井体之间的间隙位于相对侧,本发明具有提高消能效果的效果。

成都区域坝下污水管网接驳用压力消能井及其施工工艺



  权利要求书

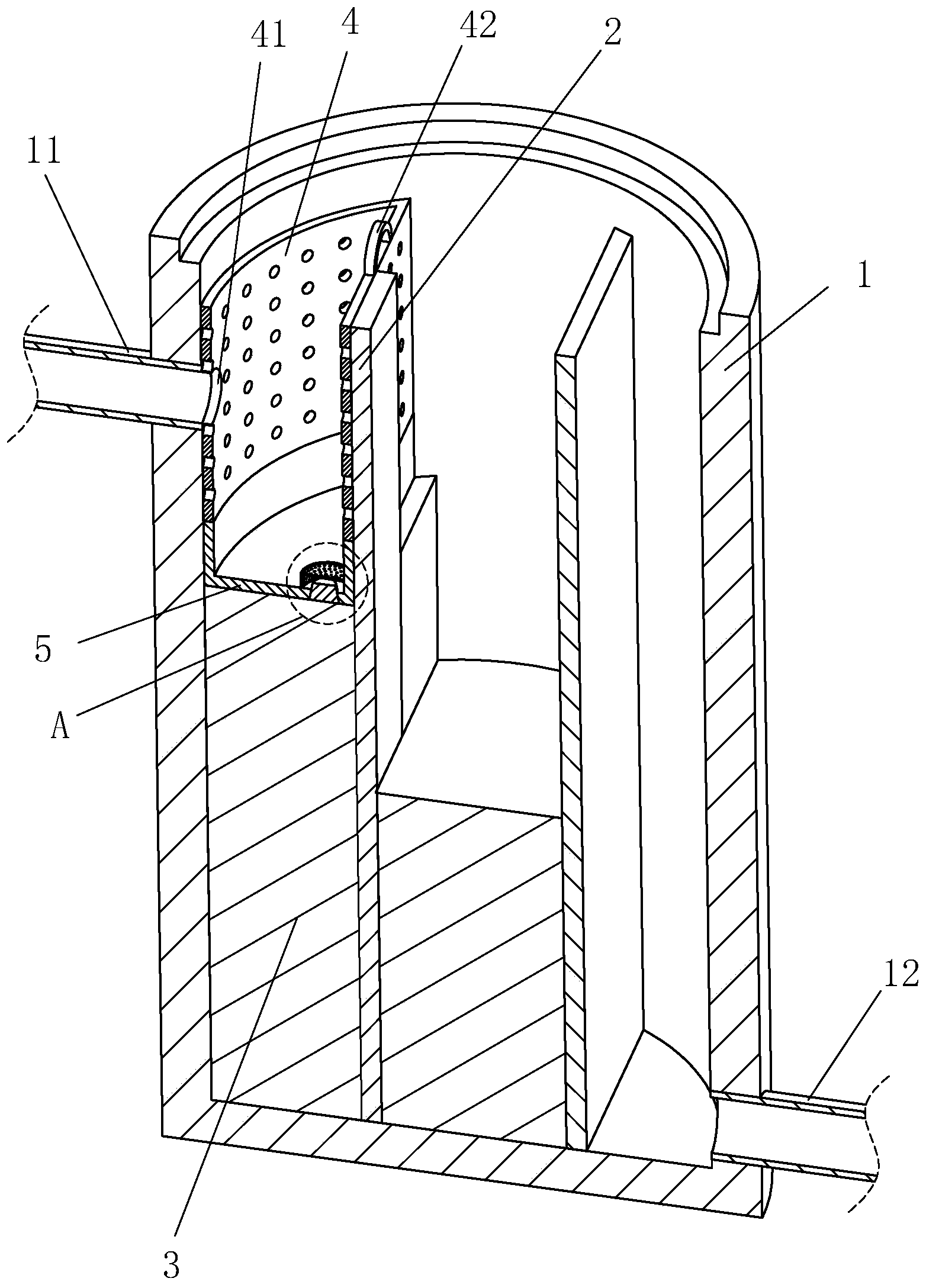

  1.一种坝下污水管网接驳用压力消能井,包括井体(1),井体(1)的上部连通有进水管(11),井体(1)的下部连通有出水管(12),其特征在于:所述井体(1)内固定连接有多个竖直且相互平行的折流板(2),折流板(2)的底部与井体(1)固定连接,折流板(2)的一个竖直侧与井体(1)固定连接,另一个竖直侧与井体(1)之间有间隙,且相邻两个折流板(2)与井体(1)之间的间隙位于相对侧。

  2.根据权利要求1所述的一种坝下污水管网接驳用压力消能井,其特征在于:所述井体(1)内固定连接有水平的跌落台(3),跌落台(3)连接于井体(1)与正对井体(1)内壁的折流板(2)之间、以及相邻的折流板(2)之间,沿着进水管(11)到出水管(12)方向,跌落台(3)逐级降低。

  3.根据权利要求1所述的一种坝下污水管网接驳用压力消能井,其特征在于:所述井体(1)与正对进水管(11)端部的折流板(2)之间设置有过滤网筒(4),过滤网筒(4)开设有入口(41),入口(41)与进水管(11)端部相适配。

  4.根据权利要求3所述的一种坝下污水管网接驳用压力消能井,其特征在于:所述过滤网筒(4)的底部固定连接有顶部开口的缓冲盒(5),缓冲盒(5)的顶部不高于进水管(11)的底部。

  5.根据权利要求4所述的一种坝下污水管网接驳用压力消能井,其特征在于:所述缓冲盒(5)的底部开设有导水孔(51),跌落台(3)上固定连接有与导水孔(51)相适配的堵塞(31),堵塞(31)为向上直径逐渐减小的锥台形状。

  6.根据权利要求5所述的一种坝下污水管网接驳用压力消能井,其特征在于:所述缓冲盒(5)的底部固定连接有过滤盒(52),过滤盒(52)的开口向下且盖设于导水孔(51)的位置。

  7.根据权利要求3所述的一种坝下污水管网接驳用压力消能井,其特征在于:所述过滤网筒(4)的顶部固定连接有吊环(42)。

  8.一种坝下污水管网接驳用压力消能井的施工工艺,其步骤包括:将钢筋焊接到一起,然后架设模板,浇筑混凝土得到一体连接的折流板(2)与井体(1),浇筑完毕后,在井体(1)底部绑钢筋,将折流板(2)与井体(1)之间的缝隙处用模板挡住,并浇筑跌落台(3),将过滤网筒(4)放入井体(1)内。

  说明书

  一种坝下污水管网接驳用压力消能井及其施工工艺

  技术领域

  本发明涉及消能井的技术领域,尤其是涉及一种坝下污水管网接驳用压力消能井及其施工工艺。

  背景技术

  目前在落差大的排水管等中,排水管的水流落差大的位置水流失稳容易产生振动和噪声,排水管容易发生空蚀和空蚀破坏,而消能井能够减少水流的动能,安全地泄散管道内势能与动能,减少水压对排水管管壁的冲击,增长排水管道的寿命。

  现有的可参考公告号为CN105369880B的中国专利,其公开了一种直落式排水跌水井,它主要包括跌水井,所述的跌水井包括设置在跌水井上部的井室和下部的水潭,上部的井室和下部的水潭直接垂直连通,井室设有进水管和出水管以及透气井盖。

  上述中的现有技术方案存在以下缺陷:水流水潭内所存的水撞击,来使水流达到消能的目的,但是水与水之间撞击产生的消能途径单一,使水流的效能效果较差。

  发明内容

  本发明的目的是提供一种提高消能效果的坝下污水管网接驳用压力消能井及其施工工艺。

  本发明的上述发明目的是通过以下技术方案得以实现的:

  一种坝下污水管网接驳用压力消能井,包括井体,井体的上部连通有进水管,井体的下部连通有出水管,所述井体内固定连接有多个竖直且相互平行的折流板,折流板的底部与井体固定连接,折流板的一个竖直侧与井体固定连接,另一个竖直侧与井体之间有间隙,且相邻两个折流板与井体之间的间隙位于相对侧。

  通过采用上述技术方案,水从进水管进入井体内后,沿着折流板多级折流流动,使水的流向多次改变,且增加了水的流动路径,使水在每次折流时均与折流板或者井体内壁产生撞击,使水流的动能降低,大大降低了水的流速,提高了消能效果,达到了消能的目的;并且多个平行折流板的设置,使得水流的转向方向接近180度,极大的转向角度,使水流的动能损失较多。

  本发明进一步设置为:所述井体内固定连接有水平的跌落台,跌落台连接于井体与正对井体内壁的折流板之间、以及相邻的折流板之间,沿着进水管到出水管方向,跌落台逐级降低。

  通过采用上述技术方案,水流流动时,逐级从跌落台跌落,且水流每次从跌落台上跌落时,进行一次折流,且折流后水流在下一移跌落台上平稳流动,能够使水流的流速得到一定降低,水流跌落与下移跌落台的表面撞击,水流的动能降低,折流时,水流的突然转向以及与井体和折流板等产生撞击,也使水流的动能降低,达到了阶梯式消能与折流共同作用的效果,进一步提高了其消能效果。

  本发明进一步设置为:所述井体与正对进水管端部的折流板之间设置有过滤网筒,过滤网筒开设有入口,入口与进水管端部相适配。

  通过采用上述技术方案,水流从进水管流出后,从入口进入过滤网筒内,进过过滤网筒过滤从折流板与井体之间的缝隙流出,使得水流中的杂物能够被过滤,然后可定期将过滤网筒取出清理,使井体不易堵塞以及变臭。

  本发明进一步设置为:所述过滤网筒的底部固定连接有顶部开口的缓冲盒,缓冲盒的顶部不高于进水管的底部。

  通过采用上述技术方案,水流从入口进入过滤网筒后,进入缓冲盒内,直到缓冲盒内的水位到达缓冲盒的顶部后,水流从入口落到缓冲盒内的存水中,缓冲盒内的存水对水流起到缓冲作用,使水流的流速降低。

  本发明进一步设置为:所述缓冲盒的底部开设有导水孔,跌落台上固定连接有与导水孔相适配的堵塞,堵塞为向上直径逐渐减小的锥台形状。

  通过采用上述技术方案,当过滤网筒内有一定的杂物后,需要将过滤网筒向上吊出,此时随着过滤网筒的上移,堵塞逐渐从导水孔脱离,缓冲盒内的存水能够从导水孔内流出,使缓冲盒内的污水能够随着过滤网筒的上移被排出,缓冲盒内的污水不会随过滤网筒一同上移,使过滤网筒的移动较为便利和省力;过滤网筒被清理完毕后,将过滤网筒放回,水流从入口落如过滤网筒内后再落到缓冲盒底部,对这水流的进入,水流将缓冲盒与堵塞压紧,保证了堵塞对导水孔的封闭作用。

  本发明进一步设置为:所述缓冲盒的底部固定连接有过滤盒,过滤盒的开口向下且盖设于导水孔的位置。

  通过采用上述技术方案,过滤网筒上移,堵塞从导水孔脱离后,缓冲盒内的水经过过滤盒过滤再从导水孔流出,而缓冲盒内的杂物留在过滤盒远离导水孔的一侧,避免了缓冲盒内的杂物从导水孔漏出。

  本发明进一步设置为:所述过滤网筒的顶部固定连接有吊环。

  通过采用上述技术方案,上移过滤网筒清理杂物时,可以通过吊机等挂在吊环上,将过滤网筒吊出,使过滤网筒的移出较为便利。

  一种坝下污水管网接驳用压力消能井的施工工艺,其步骤包括:将钢筋焊接到一起,然后架设模板,浇筑混凝土得到一体连接的折流板与井体,浇筑完毕后,在井体底部绑钢筋,将折流板与井体之间的缝隙处用模板挡住,并浇筑跌落台,将过滤网筒放入井体内。

  通过采用上述技术方案,将折流板与井体一体浇筑成型,在成型的井体内浇筑跌落台,然后将进水管和出水管与井体安装起来,再将过滤网筒放入井体与正对进水管端部的折流板之间,使施工相对较为便捷。

  综上所述,本发明的有益技术效果为:

  1.通过设置折流板,水流的动能降低,大大降低了水的流速,提高了消能效果;

  2.通过设置跌落台,水流的跌落和折流共同作用,且折流后水流水平流动,均使水流的动能降低,提高了消能井的消能效果;

  3.通过设置导水孔和堵塞,使缓冲盒内的污水能够随着过滤网筒的上移被排出,缓冲盒内的污水不会随过滤网筒一同上移,使过滤网筒的移动较为便利和省力。
