四川水貂养殖污水处理技术

来源:四川名膜 时间:2020-07-09 17:07:23 浏览:

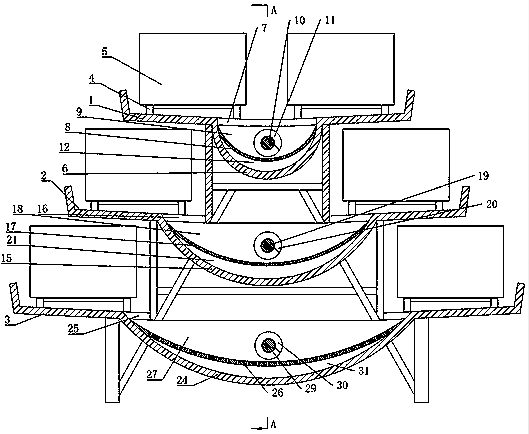

本实用新型提出了一种水貂养殖污水处理装置,包括两个对称设置且固定在一起的养殖笼安装架组,每一养殖笼安装架组均包括从上到下呈阶梯状排列设置的顶层安装架、中层安装架和底层安装架,每一顶层安装架、中层安装架和底层安装架上均设置有一支撑架,每一支撑架上均放置有若干个水貂养殖笼,对称设置的两个顶层安装架底部共同设置有一顶层排污机构,对称设置的两个中层安装架底部共同设置有一中层排污机构,对称设置的两个底层安装架底部共同设置有一底层排污机构,本实用新型解决了水貂的粪便以及污水在笼舍内长时间堆积的问题,实现了污物和污水的分离处理,提高了笼舍内的环境卫生,具有降低水貂患病率和死亡率的特点。

四川水貂养殖污水处理技术

  权利要求书

  1.水貂养殖污水处理装置,其特征在于,包括两个对称设置且固定在一起的养殖笼安装架组,每一所述养殖笼安装架组均包括从上到下呈阶梯状排列设置的顶层安装架、中层安装架和底层安装架,每一所述顶层安装架、中层安装架和底层安装架上均设置有一支撑架,每一所述支撑架上均放置有若干个水貂养殖笼,对称设置的两个所述顶层安装架底部共同设置有一顶层排污机构,所述顶层排污机构包括固定于两个所述顶层安装架底部中间位置的第一壳体,每一所述顶层安装架的底板均朝所述第一壳体所在方向倾斜设置,每一所述顶层安装架的底板上均设有若干个与所述第一壳体相连通的第一排污口,所述第一壳体内固定有一第一固液分离滤网,所述第一固液分离滤网的上方形成一第一污物腔,所述第一污物腔内转动安装有水平设置的第一传动轴,所述第一传动轴的外侧壁上螺旋安装有第一污物输送齿,所述第一固液分离滤网的下方形成一第一污水腔,所述第一污水腔的底壁均呈倾斜设置,所述第一壳体靠近所述第一污水腔最低处的侧壁上设有第一污物出口和第一污水出口,对称设置的两个所述中层安装架底部共同设置有一中层排污机构,对称设置的两个所述底层安装架底部共同设置有一底层排污机构。

  2.根据权利要求1所述的水貂养殖污水处理装置,其特征在于,所述中层排污机构包括固定于两个所述中层安装架底部中间位置的第二壳体,每一所述中层安装架的底板均朝所述第二壳体所在方向倾斜设置,每一所述中层安装架的底板上均设有若干个与所述第二壳体相连通的第二排污口,所述第二壳体内固定有一第二固液分离滤网,所述第二固液分离滤网的上方形成一第二污物腔,所述第二污物腔内转动安装有平行于所述第一传动轴的第二传动轴,所述第二传动轴的外侧壁上螺旋安装有第二污物输送齿,所述第二固液分离滤网的下方形成一第二污水腔,所述第二污水腔的底壁均呈倾斜设置,所述第二壳体靠近所述第二污水腔最低处的侧壁上设有第二污物出口和第二污水出口。

  3.根据权利要求2所述的水貂养殖污水处理装置,其特征在于,所述底层排污机构包括固定于两个所述底层安装架底部中间位置的第三壳体,每一所述底层安装架的底板均朝所述第三壳体所在方向倾斜设置,每一所述底层安装架的底板上均设有若干个与所述第三壳体相连通的第三排污口,所述第三壳体内固定有一第三固液分离滤网,所述第三固液分离滤网的上方形成一第三污物腔,所述第三污物腔内转动安装有由驱动电机驱动的第三传动轴,所述第三传动轴平行于所述第一传动轴和第二传动轴,所述第三传动轴的外侧壁上螺旋安装有第三污物输送齿,所述第三固液分离滤网的下方形成一第三污水腔,所述第三污水腔的底壁均呈倾斜设置,所述第三壳体靠近所述第三污水腔最低处的侧壁上设有第三污物出口和第三污水出口。

  4.根据权利要求3所述的水貂养殖污水处理装置,其特征在于,所述驱动电机的电机轴上固定安装有第一驱动带轮,所述第三传动轴上固定安装有第一从动带轮和第二驱动带轮,所述第一从动带轮和第一驱动带轮上共同绕设有一第一传动带,所述第二传动轴上固定安装有一第二从动带轮和第三驱动带轮,所述第二从动带轮和第二驱动带轮上共同绕设有一第二传动带,所述第一传动轴上固定安装有一第三从动带轮,所述第三从动带轮和第三驱动带轮上共同绕设有一第三传动带。

  5.根据权利要求4所述的水貂养殖污水处理装置,其特征在于,所述第一污物出口、第二污物出口和第三污物出口上均通过管道连接晒粪池,所述第一污水出口、第二污水出口和第三污水出口均通过管道连接污水处理器。

  6.根据权利要求5所述的水貂养殖污水处理装置,其特征在于,每一所述第一排污口、第二排污口和第三排污口均分别与对应所述水貂养殖笼一一对应。

  说明书

  水貂养殖污水处理装置

  技术领域

  本实用新型涉及水貂养殖技术领域,尤其是涉及一种水貂养殖污水处理装置。

  背景技术

  水貂,是一种小型珍贵毛皮动物,成年公貂体长43厘米,体重2公斤左右,成年母貂体长35厘米,体重一公斤左右,人工饲养的水貂多为黑褐色,另外还有白色、黄色、蓝色等彩色水貂,笼舍是养殖水貂的主要工具,一般用铁丝编制而成。

  现有水貂养殖笼舍主要存在的问题是:水貂的粪便和尿液全部直接掉落并堆积在地面上,长时间不清理后会滋生大量的细菌,产生非常大的异味,而且水貂的尿液以及饮水都会滴落到笼舍下方堆积的粪便上,液体会加速粪便滋生细菌的速度,严重影响了笼舍的环境卫生,且非常容易导致水貂生病,甚至导致大量水貂因病死亡。

  因此,需要一种能够解决上述问题的水貂养殖污水处理装置。

  实用新型内容

  本实用新型提出一种水貂养殖污水处理装置,解决了水貂的粪便以及污水在笼舍内长时间堆积的问题,实现了污物和污水的分离处理,提高了笼舍内的环境卫生,具有降低水貂患病率和死亡率的特点。

  本实用新型的技术方案是这样实现的:

  水貂养殖污水处理装置,包括两个对称设置且固定在一起的养殖笼安装架组,每一所述养殖笼安装架组均包括从上到下呈阶梯状排列设置的顶层安装架、中层安装架和底层安装架,每一所述顶层安装架、中层安装架和底层安装架上均设置有一支撑架,每一所述支撑架上均放置有若干个水貂养殖笼,对称设置的两个所述顶层安装架底部共同设置有一顶层排污机构,所述顶层排污机构包括固定于两个所述顶层安装架底部中间位置的第一壳体,每一所述顶层安装架的底板均朝所述第一壳体所在方向倾斜设置,每一所述顶层安装架的底板上均设有若干个与所述第一壳体相连通的第一排污口,所述第一壳体内固定有一第一固液分离滤网,所述第一固液分离滤网的上方形成一第一污物腔,所述第一污物腔内转动安装有水平设置的第一传动轴,所述第一传动轴的外侧壁上螺旋安装有第一污物输送齿,所述第一固液分离滤网的下方形成一第一污水腔,所述第一污水腔的底壁均呈倾斜设置,所述第一壳体靠近所述第一污水腔最低处的侧壁上设有第一污物出口和第一污水出口,对称设置的两个所述中层安装架底部共同设置有一中层排污机构,对称设置的两个所述底层安装架底部共同设置有一底层排污机构。

  作为一种优选的技术方案,所述中层排污机构包括固定于两个所述中层安装架底部中间位置的第二壳体,每一所述中层安装架的底板均朝所述第二壳体所在方向倾斜设置,每一所述中层安装架的底板上均设有若干个与所述第二壳体相连通的第二排污口,所述第二壳体内固定有一第二固液分离滤网,所述第二固液分离滤网的上方形成一第二污物腔,所述第二污物腔内转动安装有平行于所述第一传动轴的第二传动轴,所述第二传动轴的外侧壁上螺旋安装有第二污物输送齿,所述第二固液分离滤网的下方形成一第二污水腔,所述第二污水腔的底壁均呈倾斜设置,所述第二壳体靠近所述第二污水腔最低处的侧壁上设有第二污物出口和第二污水出口。

  作为一种优选的技术方案,所述底层排污机构包括固定于两个所述底层安装架底部中间位置的第三壳体,每一所述底层安装架的底板均朝所述第三壳体所在方向倾斜设置,每一所述底层安装架的底板上均设有若干个与所述第三壳体相连通的第三排污口,所述第三壳体内固定有一第三固液分离滤网,所述第三固液分离滤网的上方形成一第三污物腔,所述第三污物腔内转动安装有由驱动电机驱动的第三传动轴,所述第三传动轴平行于所述第一传动轴和第二传动轴,所述第三传动轴的外侧壁上螺旋安装有第三污物输送齿,所述第三固液分离滤网的下方形成一第三污水腔,所述第三污水腔的底壁均呈倾斜设置,所述第三壳体靠近所述第三污水腔最低处的侧壁上设有第三污物出口和第三污水出口。

  作为一种优选的技术方案,所述驱动电机的电机轴上固定安装有第一驱动带轮,所述第三传动轴上固定安装有第一从动带轮和第二驱动带轮,所述第一从动带轮和第一驱动带轮上共同绕设有一第一传动带,所述第二传动轴上固定安装有一第二从动带轮和第三驱动带轮,所述第二从动带轮和第二驱动带轮上共同绕设有一第二传动带,所述第一传动轴上固定安装有一第三从动带轮,所述第三从动带轮和第三驱动带轮上共同绕设有一第三传动带。

  作为一种优选的技术方案,所述第一污物出口、第二污物出口和第三污物出口上均通过管道连接晒粪池,所述第一污水出口、第二污水出口和第三污水出口均通过管道连接污水处理器。

  作为一种优选的技术方案,每一所述第一排污口、第二排污口和第三排污口均分别与对应所述水貂养殖笼一一对应。

  采用了上述技术方案,本实用新型的有益效果为:

  由于水貂养殖污水处理装置包括养殖笼安装架组、顶层排污机构、中层排污机构和底层排污机构,在本实用新型中,在每一层水貂养殖笼的下方均设置有一排污机构,水貂产生的粪便、食物残渣、尿液、污水等均会排入到下方的第一壳体、第二壳体和第三壳体内,避免了水貂粪便、食物残渣、尿液和污水等长时间在水貂养殖笼下方堆积,解决了水貂的粪便以及污水在笼舍内长时间堆积的问题,有效提高了笼舍内的环境卫生条件,同时避免了长时间堆积的粪便、尿液和污水等滋生的细菌对水貂健康的影响,降低了水貂的患病率和死亡率。

  而且,在本实用新型中,水貂产生的尿液、废水等污水在排放前会经过污水处理器的处理,污水处理器会将污水进行净化,将污水中对环境有害的物质分离出来,解决了污水直接排放而对环境造成污染的问题;同时粪便等污物可以经过后续处理作为有机肥料进行循环利用,提高了养殖场的经济效益。
