四川小型污水处理设备废水导入技术

来源:四川名膜 时间:2019-12-24 11:23:12 浏览:

本发明一种污水处理系统废水导入结构公开了一种通过内旋管和外壳管的配合将污水中垃圾隔离出,且通过辅流片将垃圾推至挡罩处,再通过导向壳排出至固体垃圾箱中进行存放的导入结构,其特征在于所述固体垃圾箱的顶部为敞口结构,外壳管一端搭置于固体垃圾箱上,支撑架置于外壳管另一端底部,所述支撑架由上下两部分组成,且两部分间相铰接,所述外壳管的另一端向外壳管内反向弯折形成进污管,内旋管一端置于外壳管内,且通过支撑轴承和进污管相连接,所述内旋管另一端从外壳管一端穿出,所述内旋管和外壳管另一端之间置有支撑轴承,挡罩置于内旋管另一端上,且位于固体垃圾箱口部上方。

四川小型污水处理设备废水导入技术



  权利要求书

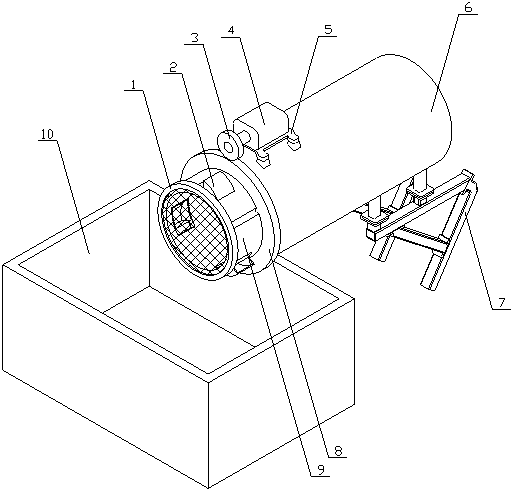

  1.一种污水处理系统废水导入结构,其特征是:由挡罩、导向壳、驱动齿轮、电机、固定座、外壳管、支撑架、从动齿轮、内旋管、固体垃圾箱、支撑轴承、排水槽、扭转弹簧、进污管、辅流片、凹槽和通水孔组成,所述固体垃圾箱的顶部为敞口结构,外壳管一端搭置于固体垃圾箱上,支撑架置于外壳管另一端底部,内旋管一端置于外壳管内,且通过支撑轴承和进污管相连接,所述内旋管另一端从外壳管一端穿出,所述内旋管和外壳管另一端之间置有支撑轴承,挡罩置于内旋管另一端上,且位于固体垃圾箱口部上方,所述挡罩和内旋管相螺接,所述挡罩端面置有挡网,所述外旋管外侧壁上等角度开有多个凹槽,所述凹槽为条形槽,且凹槽的宽度从内向外逐渐增加,所述外旋管另一端侧壁上等距开有多个导出槽,多个导向壳分别置于多个导出槽内,所述导向壳一端通过铰接轴和外旋管相铰接,所述铰接轴上套置有扭转弹簧,所述外旋管上等距开有多组通水孔,且位于外壳管内,一组通水孔由至少八个通水孔组成,且一组内的通水孔呈环形分布,所述外壳管另一端底部开有排水槽,固定座置于外壳管外壁上,电机置于固定座上,驱动齿轮置于电机的电机轴上,从动齿轮套至于内旋管上,且和驱动齿轮相啮合,所述从动齿轮内侧等距置有多个卡块,且分别置于多个凹槽内,多组辅流片等角度置于内旋管内壁上,一组辅流片由至少四个辅流片组成,且一组内的辅流片呈螺旋分布,所述进污管内置有检测污水流量的流量计,所述电机上置有控制电机转速的数据处理器,以及和数据处理器连接的信号转换器,所述电机上置有和数据处理器连接的控制器,且所述控制器和电机相连接。

  2.根据权利要求1所述的一种污水处理系统废水导入结构,其特征在于所述导向壳为扇形结构,所述导向壳上置有垃圾排出口,且朝向固体垃圾箱。

  3.根据权利要求1所述的一种污水处理系统废水导入结构,其特征在于所述支撑架由上下两部分组成,且两部分间相铰接。

  4.根据权利要求1所述的一种污水处理系统废水导入结构,其特征在于所述外壳管的另一端向外壳管内反向弯折形成进污管。

  5.根据权利要求1所述的一种污水处理系统废水导入结构,其特征在于所述通水孔的直径从内向外逐渐减小。

  6.根据权利要求1所述的一种污水处理系统废水导入结构,其特征在于所述内旋管和外壳管配合,能够将污水中的固体垃圾隔离出,便于后续污水处理。

  7.根据权利要求6所述的一种污水处理系统废水导入结构,其特征在于内旋管转动,外壳管固定不动,能够将污水在离心作用下排出,并且使排水槽始终朝下,便于污水排走。

  8.根据权利要求1所述的一种污水处理系统废水导入结构,其特征在于所述内旋管的垃圾输送速度的自适应调节方法,包括以下步骤:

  A、所述流量计读取污水管中污水流量信息;

  B、所述信号转换器将所述流量计检测到的数据转换后,发送给与自身建立了通信连接的数据处理器,所述数据处理器根据判断规则进行数据判断,并且和所述控制器之间进行数据交互,所述流量检测数据根据所述判断规则验证通过,执行步骤C;

  C、所述控制器控制电机的转速进行调整,进而对内旋管的转动速度进行自适应调整,以实现对垃圾输送速度的自适应调整,并且将所述电机的转速通过控制器传输给数据处理器进行结果反馈。

  所述判断规则为,所述电机的初始转速为3000r/min,所述流量计检测到的污水流量为2万立方米时,所述数据处理器发出所述电机转速增加1000r/min的执行指令,所述流量计检测到的污水数值为4万立方米时,所述数据处理器发出所述电机转速增加1000r/min的执行指令,即所述流量计检测到的污水数值每增加2万立方米,所述数据处理器发出所述电机转速增加1000r/min的执行指令。

  说明书

  一种污水处理系统废水导入结构

  技术领域

  本发明一种污水处理系统废水导入结构,涉及一种在污水进入污水处理系统时,对污水进行导向使其进入处理系统的结构,属于污水处理领域。特别涉及一种通过内旋管和外壳管的配合将污水中垃圾隔离出,且通过辅流片将垃圾推至挡罩处,再通过导向壳排出至固体垃圾箱中进行存放的导入结构。

  背景技术

  现在随着工业与城市的飞速发展,由此产生了大量的污水,这些污水是快速发展产生的副产品,污水污染着水源同时也对土壤造成破坏,对污水的集中处理也成为当下环境保护的主题,现有的污水处理系统在对污水进行处理前需要对其内的固体垃圾进行清理,这些固体垃圾如果不进行处理会导致后续处理时管道的堵塞,而现有的固体垃圾分离大多采用筛网对固体垃圾进行拦截清除,这种方式容易造成固体垃圾积压在筛网处导致进污管道堵塞。

  公告号CN203634904U公开了一种可快速清除污水固体垃圾的螺旋槽,包括滤槽外桶、安装于所述滤槽外桶内的滤槽内桶、置于所述滤槽内桶内的螺旋叶片、密封盖、及置于所述滤槽外桶一端的减速器、电机,所述滤槽外桶一端开口且底部设有污水出口,所述滤槽内桶包括基体部、自基体部向所述滤槽外桶的开口端延伸的固体垃圾卸料口、设于所述滤槽内桶外周的若干滤孔、及设于所述滤槽内桶顶部的污水入口,所述滤槽外桶的固体垃圾卸料口呈喇叭状向外倾斜,该装置需要打开密封盖进行清理其内的固体垃圾,这些堆积在管道内的垃圾在到达一定量而又没有及时清理时容易造成管道的整体堵塞。

  公告号CN207856469U公开了了一种防堵塞的污水处理装置,包括底座,所述底座左右两侧对称设有方便装置搬运的滚轮,所述底座上方设有安装板,安装板下端两侧通过支撑柱与底座连接固定,所述安装板上端中间位置设有粉碎箱,粉碎箱上端中间位置的进料口处设有加料斗,所述粉碎箱左右端面穿设有转动轴,转动轴右端与右侧支撑柱转动连接,该处理装置其粉碎后的固体垃圾碎片容易堆积在滤网部位造成整个装置的堵塞。

  发明内容

  为了改善上述情况,本发明一种污水处理系统废水导入结构提供了一种通过内旋管和外壳管的配合将污水中垃圾隔离出,且通过辅流片将垃圾推至挡罩处,再通过导向壳排出至固体垃圾箱中进行存放的导入结构。

  本发明一种污水处理系统废水导入结构是这样实现的:本发明一种污水处理系统废水导入结构由挡罩、导向壳、驱动齿轮、电机、固定座、外壳管、支撑架、从动齿轮、内旋管、固体垃圾箱、支撑轴承、排水槽、扭转弹簧、进污管、辅流片、凹槽和通水孔组成,所述固体垃圾箱的顶部为敞口结构,外壳管一端搭置于固体垃圾箱上,支撑架置于外壳管另一端底部,所述支撑架由上下两部分组成,且两部分间相铰接,所述外壳管的另一端向外壳管内反向弯折形成进污管,内旋管一端置于外壳管内,且通过支撑轴承和进污管相连接,所述内旋管另一端从外壳管一端穿出,所述内旋管和外壳管另一端之间置有支撑轴承,挡罩置于内旋管另一端上,且位于固体垃圾箱口部上方,所述挡罩和内旋管相螺接,所述挡罩端面置有挡网,所述外旋管外侧壁上等角度开有多个凹槽,所述凹槽为条形槽,且凹槽的宽度从内向外逐渐增加,所述外旋管另一端侧壁上等距开有多个导出槽,多个导向壳分别置于多个导出槽内,所述导向壳一端通过铰接轴和外旋管相铰接,所述铰接轴上套置有扭转弹簧,所述外旋管上等距开有多组通水孔,且位于外壳管内,一组通水孔由至少八个通水孔组成,且一组内的通水孔呈环形分布,所述通水孔的直径从内向外逐渐减小,所述外壳管另一端底部开有排水槽,固定座置于外壳管外壁上,电机置于固定座上,驱动齿轮置于电机的电机轴上,从动齿轮套至于内旋管上,且和驱动齿轮相啮合,所述从动齿轮内侧等距置有多个卡块,且分别置于多个凹槽内,多组辅流片等角度置于内旋管内壁上,一组辅流片由至少四个辅流片组成,且一组内的辅流片呈螺旋分布;

  所述进污管内置有检测污水流量的流量计,所述电机上置有控制电机转速的数据处理器,以及和数据处理器连接的信号转换器,所述电机上置有和数据处理器连接的控制器,且所述控制器和电机相连接;

  进一步的,所述导向壳为扇形结构,所述导向壳上置有垃圾排出口,且朝向固体垃圾箱;

  本发明还涉及一种内旋管的垃圾输送速度的自适应调节方法,其特征在于,包括以下步骤:

  A、所述流量计读取污水管中污水流量信息;

  B、所述信号转换器将所述流量计检测到的数据转换后,发送给与自身建立了通信连接的数据处理器,所述数据处理器根据判断规则进行数据判断,并且和所述控制器之间进行数据交互,所述流量检测数据根据所述判断规则验证通过,执行步骤C;

  C、所述控制器控制电机的转速进行调整,进而对内旋管的转动速度进行自适应调整,以实现对垃圾输送速度的自适应调整,并且将所述电机的转速通过控制器传输给数据处理器进行结果反馈。

  所述判断规则为,所述电机的初始转速为3000r/min,所述流量计检测到的污水流量为2万立方米时,所述数据处理器发出所述电机转速增加1000r/min的执行指令,所述流量计检测到的污水数值为4万立方米时,所述数据处理器发出所述电机转速增加1000r/min的执行指令,即所述流量计检测到的污水数值每增加2万立方米,所述数据处理器发出所述电机转速增加1000r/min的执行指令;

  所述电机转速的自适应调整,能够随着污水流量的增加所隔离出的固体垃圾量逐渐增加,进而对固体垃圾输送的速度和力度进行增加,避免力度不够,垃圾堵在内旋管中无法移动至固体垃圾箱内进行存放。

  有益效果。

  一、对将分离出的固态垃圾及时的输送出,防止固态垃圾积压造成堵塞。

  二、对固体垃圾进行集中收纳,便于后续回收处理。

  三、对污水中的固体垃圾进行有效的分离。

  四、装置安装方便,可很好的切合现有排污管道进行安装使用。
