成都生活污水处理设备关于地下渗滤污水处理系

来源:四川名膜 时间:2019-12-09 10:03:22 浏览:

地下渗滤污水处理系统,包括依次连接的格栅池、沉淀池、调节池、厌氧池、分配池以及多个渗滤池,渗滤池包括的三个渗滤单元,相邻渗滤单元之间均竖直固接有隔板,各渗滤单元由上至下均包括覆盖层、过滤层一、供氧层、过滤层二以及导流层,渗滤单元一对应覆盖层与过滤层之前还设置有散水层,散水层中水平埋设有能够将分配池内水送至散水层内的散水管;渗滤单元一与渗滤单元二之前的隔板下端对应导流层的位置开设有连通道一,渗滤单元二与渗滤单元三之间隔板上端对应过滤层一的位置开设有连通道二;两隔板对应连通道一以及连通道二的位置还均设置有能够封闭连通道一以及连通道二的活动板。本发明具有保证污水的处理质量的效果。

成都生活污水处理设备关于地下渗滤污水处理系



  权利要求书

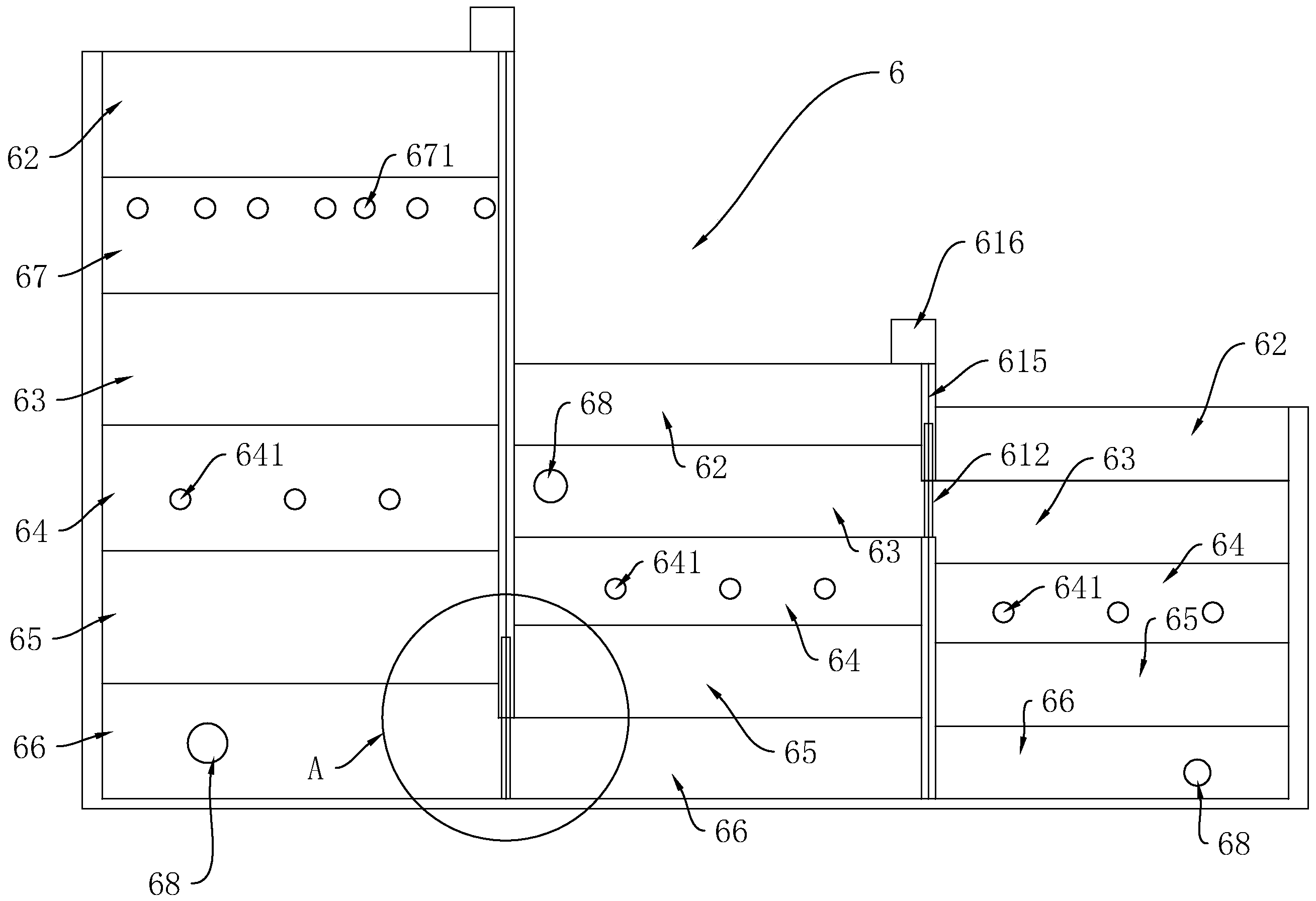

  1.一种地下渗滤污水处理系统,包括依次连接的格栅池(1)、沉淀池(2)、调节池(3)、厌氧池(4)、分配池(5)以及多个渗滤池(6),所述渗滤池(6)包括依次设置的三个渗滤单元,相邻渗滤单元之间均竖直固接有隔板(61),且三个渗滤单元的高度依次减少,各渗滤单元由上至下均包括覆盖层(62)、过滤层一(63)、供氧层(64)、过滤层二(65)以及导流层(66),渗滤单元一对应覆盖层(62)与过滤层之前还设置有散水层(67),所述散水层(67)中水平埋设有能够将分配池(5)内水送至散水层(67)内的散水管(671);

  渗滤单元一与渗滤单元二之前的隔板(61)下端对应导流层(66)的位置开设有连通道一(611),渗滤单元二与渗滤单元三之间隔板(61)上端对应过滤层一(63)的位置开设有连通道二(612);两所述隔板(61)对应连通道一(611)以及连通道二(612)的位置还均设置有能够封闭连通道一(611)以及连通道二(612)的活动板(614);

  所述渗滤单元一的导流层(66)、渗滤单元二的过滤层一(63)以及渗滤单元三的导流层(66)均埋设有能够水导出的出水管(68),所述出水管(68)的一端固接有能够与出水管(68)连通的取样槽(681),所述出水管(68)的中均固接有能够与厌氧池(4)连通的回流管(682),所述出水管(68)的中部还均固接有能够与出水管(68)连通的排放管(683)。

  2.根据权利要求1所述的一种地下渗滤污水处理系统,其特征在于:所述渗滤单元三的出水管(68)中部还固接有能够将水流送至渗滤单元一散水管(671)内的导流管(684)。

  3.根据权利要求1所述的一种地下渗滤污水处理系统,其特征在于:所述渗滤池(6)对应隔板(61)的位置转动连接有竖直设置的丝杠(615),所述隔板(61)内开设有容置槽(613),所述活动板(614)均竖直滑移连接于容置槽(613)内且螺纹连接于丝杠(615)。

  4.根据权利要求1所述的一种地下渗滤污水处理系统,其特征在于:渗滤单元一、渗滤单元二以及渗滤单元三的对应层的厚度之比为3:2:1.5。

  5.根据权利要求1所述的一种地下渗滤污水处理系统,其特征在于:所述散水层(67)以及供氧层(64)以及导流层(66)均为砾石层;所述过滤层一(63)为细沙与沸石组成的混合层;所述过滤层二((65)为细沙与活性土组成的混合层。

  6.根据权利要求5所述的一种地下渗滤污水处理系统,其特征在于:所述渗滤单元一、渗透单元二以及渗透单元三的导流层(66)砾石直径之比为:1.5:1.3:1。

  7.根据权利要求5所述的一种地下渗滤污水处理系统,其特征在于:所述渗滤单元一、渗透单元二以及渗透单元三的供氧层(64)砾石直径之比为:2:1.6:1.2。

  8.据权利要求1所述的一种地下渗滤污水处理系统,其特征在于:所述供氧层(64)内均水平埋设有周面密布通孔的供氧通风管(641),所述渗滤池(6)的两侧还均埋设有与供氧通风管(641)连通并能够向供氧通风管(641)内输送氧气和风的输送管(642)。

  9.一种地下渗滤污水处理工艺,其特征在于,包括以下步骤:

  步骤一,污水废料分离:设置格栅池,将污水倒入格栅池内,通过格栅池将污水与污水中的较大废料进行分离,并将污水导出;

  步骤二,沉淀:设置沉淀池,将步骤一种的污水导出至沉淀池,静置一段时间,使污水中的淤泥等较大污染杂质沉淀至沉淀池底部,并将沉淀池沉淀处理完成的污水导出;

  步骤三,酸碱性调节:设置调节池,将步骤二中处理完成的污水排至调节池内,并根据废水的酸碱性向调节池内投入合适的酸碱中和剂,调节污手水的酸碱性至中性:

  步骤四,厌氧处理:设置厌氧池,将步骤三中中和处理完成的污水导至厌氧池内,并向厌氧池内投放厌氧菌,使废水汇总的有机物取出,提高污水的可生化性;

  步骤五,渗滤处理:

  1、设置多个渗滤池,并在各渗滤池内设置三个高度依次减少的渗滤单元,各渗滤单元由上至下均包括覆盖层、过滤层一、供氧层、过滤层二以及导流层,并在渗滤单元一的覆盖层与过滤层一之间设置散水层,将渗滤单元一的导流层与渗滤单元二的导流层连通,将渗滤单元二的过滤层一与渗滤单元三的过滤层一连通,散水层以及供氧层以及导流层均为砾石层;所述过滤层一(63)为细沙与沸石组成的混合层;所述过滤层二为细沙与活性土组成的混合层;

  2、将步骤四中厌氧处理完成的污水分别送至多个渗滤池,并分别将污水送至渗滤池的渗滤单元内,使污水由渗滤单元一逐渐流至渗滤单元,三进行渗滤;

  3、在污水完成一个渗滤单元的处理后,取出一部分该渗滤单元处理完成的污水作为样品,进行检测,当污水达标时,直接将经过该渗滤单元处理的水排出无需再进入下一渗滤单元;如污水超标较少,使该渗滤单元内的污水继续流至下一渗滤单元,继续处理;如污水依旧超标严重,直接将该渗滤单元内处理完成的污水重新返送至沉淀池内重新处理,往复循环直接污水处理达标,即可排出。

  说明书

  一种地下渗滤污水处理系统及处理工艺

  技术领域

  本发明涉及污水处理的技术领域,尤其是涉及一种地下渗滤污水处理系统及处理工艺。

  背景技术

  地下渗滤是北美和欧洲生活污水现场处理的首选技术,在日本等国也有较多的应用。其基本方法是将污水通过埋在地下的散水管散布到一定面积的人工土中,污水从上部包气带向下渗滤的同时,其中的污染物在土壤中通过截留、吸附及微生物分解和转化而去除,渗滤系统之上的土地可用作绿地、旱地、停车场等。

  现有的可参考授权公告号为:CN101302047B的中国发明专利,其公开了一种地下湿地与高负荷地下渗滤污水处理复合系统,该系统自上而下由覆盖层、散水-通风碎石层、上防堵层、通风碎石层、下防堵层、人工土层和集水排水层组成。在复合系统的壁旁和每两条散水-通风管之间的中线位置,由渗流砾石将散水-通风碎石层与通风碎石层连通起来。该系统散水-通风管网和通风管网在水平面上的投影基本重合,间歇性配水,落干时通风,并且将散水-通风管网和通风管网其中之一用作系统的排风通道,另一层管网用作进风通道,该发明系统的污染物负荷能力强,适用范围广,建设和运行成本低,不需要专用土地,适用于小区生活污水和工业有机污水的现场处理和回用。

  但目前采用这种系统对污水进行处理时,由于各种污水的浓度不一,可能存在不同的污水经过该复合系统进行处理后,依然无法达到处理要求,当出现这种情况时上述系统无法实现对未达标的污水进行回流处理,进而的难以保证该对污水的处理质量。

  发明内容

  本发明的目的一是提供一种地下渗滤污水处理系统,具有能够对不同浓度的污水的处理,保证污水的处理质量;本发明的目的二是提供一种地下渗滤污水处理工艺,具有能够对不同浓度的污水的处理,保证污水的处理质量。

  本发明的上述发明目的一是通过以下技术方案得以实现的:

  一种地下渗滤污水处理系统,包括依次连接的格栅池、沉淀池、调节池、厌氧池、分配池以及多个渗滤池,所述渗滤池包括依次设置的三个渗滤单元,相邻渗滤单元之间均竖直固接有隔板,且三个渗滤单元的高度依次减少,各渗滤单元由上至下均包括覆盖层、过滤层一、供氧层、过滤层二以及导流层,渗滤单元一对应覆盖层与过滤层之前还设置有散水层,所述散水层中水平埋设有能够将分配池内水送至散水层内的散水管;

  渗滤单元一与渗滤单元二之前的隔板下端对应导流层的位置开设有连通道一,渗滤单元二与渗滤单元三之间隔板上端对应过滤层一的位置开设有连通道二;两所述隔板对应连通道一以及连通道二的位置还均设置有能够封闭连通道一以及连通道二的活动板;

  所述渗滤单元一的导流层、渗滤单元二的过滤层一以及渗滤单元三的导流层均埋设有能够水导出的出水管,所述出水管的一端固接有能够与出水管连通的取样槽,所述出水管的中均固接有能够与厌氧池连通的回流管,所述出水管的中部还均固接有能够与出水管连通的排放管。

  通过采用上述技术方案,使用时,污水依次经过格栅池、沉淀池、调节池以及厌氧池处理后,然后通过各渗滤池的内的散水管将分配池内的污水分配至各渗滤池内渗滤单元一的散水层内,然后,污水经过渗滤单元一的散水层向下依次渗至过滤层一、供氧层、过滤层二到达导流层、此时,可以开启渗水管一内的出水管,将经渗滤单元一过滤水流导出至取样槽内对水质进行检测,如达标,直接通过活动板封闭连通道一并开启透滤单元一的排放管排出即可,如严重超标,则直接将开启回流管,将水流重新导回厌氧池进行重新处理,如超标较小,则通过活动板开启连通道一,使渗滤单元一内的水继续通过导流层到达渗滤单元二,然后渗滤单元二内的水将依由下至上依次经过过滤层二、供养层以及过滤层一,此时,可以再次通过过滤层一内的出水管将水导出至取样槽内,再次进行检测,重复渗滤单元一中的步骤,如依旧超标,且超标较小,则通过活动板开启连通道二,使渗滤单元二内的水继续通过过滤层一到达渗滤单元三的过滤层一,再次使水由下至上依次经过滤层一、供氧层、过滤层二到达导流层,再次通过出水管将水流导出取样槽检测,如不达标,通过回流管回流,如达标直接通过排放管排出即可,经由此过滤系统,保证了污水的处理质量,避免了处理不合格的污水排放。

  本发明进一步设置为:所述渗滤单元三的出水管中部还固接有能够将水流送至渗滤单元一散水管内的导流管。

  通过采用上述技术方案,还可以通过导流管将渗滤单元三中处理未达标的污水重新返送到渗滤单元一内,重复进行渗滤工作,进而保证污水的处理效果。

  本发明进一步设置为:所述渗滤池对应隔板的位置转动连接有竖直设置的丝杠,所述隔板内开设有容置槽,所述活动板均竖直滑移连接于容置槽内且螺纹连接于丝杠。

  通过采用上述技术方案,分别转动丝杠即可带动两活动板升降,从而完成连通道一和连通道二开启或封闭。

  本发明进一步设置为:渗滤单元一、渗滤单元二以及渗滤单元三的对应层的厚度之比为3:2:1.5。

  通过采用上述技术方案,保证了渗滤单元一内的水流至渗透单元二内后能够向上反渗并流至渗滤单元三。

  本发明进一步设置为:所述散水层以及供氧层以及导流层均为砾石层;所述过滤层一为细沙与沸石组成的混合层;所述过滤层二为细沙与活性土组成的混合层。

  通过采用上述技术方案,保证了渗滤单元内污水处理的质量。

  本发明进一步设置为:所述渗滤单元一、渗透单元二以及渗透单元三的导流层砾石直径之比为:1.5:1.3:1。

  本发明进一步设置为:所述渗滤单元一、渗透单元二以及渗透单元三的供氧层砾石直径之比为:2:1.6:1.2。

  通过采用上述技术方案,使渗滤单元一、渗透单元二以及渗透单元三的过滤强度逐渐增加,便于污水的处理。

  本发明进一步设置为:所述供氧层内均水平埋设有周面密布通孔的供氧通风管,所述渗滤池的两侧还均埋设有与供氧通风管连通并能够向供氧通风管内输送氧气和风的输送管。

  通过采用上述技术方案,能够通过输送管箱供氧通风管内输送风和氧气,从而能够提高供养层内的氧气浓度,进而提高污水的净化效果。

  本发明的上述发明目的一是通过以下技术方案得以实现的:

  一种地下渗滤污水处理工艺,其特征在于,包括以下步骤:

  步骤一,污水废料分离:设置格栅池,将污水倒入格栅池内,通过格栅池将污水与污水中的较大废料进行分离,并将污水导出;

  步骤二,沉淀:设置沉淀池,将步骤一种的污水导出至沉淀池,静置一段时间,使污水中的淤泥等较大污染杂质沉淀至沉淀池底部,并将沉淀池沉淀处理完成的污水导出;

  步骤三,酸碱性调节:设置调节池,将步骤二中处理完成的污水排至调节池内,并根据废水的酸碱性向调节池内投入合适的酸碱中和剂,调节污手水的酸碱性至中性:

  步骤四,厌氧处理:设置厌氧池,将步骤三中中和处理完成的污水导至厌氧池内,并向厌氧池内投放厌氧菌,使废水汇总的有机物取出,提高污水的可生化性;

  步骤五,渗滤处理:

  1、设置多个渗滤池,并在各渗滤池内设置三个高度依次减少的渗滤单元,各渗滤单元由上至下均包括覆盖层、过滤层一、供氧层、过滤层二以及导流层,并在渗滤单元一的覆盖层与过滤层一之间设置散水层,将渗滤单元一的导流层与渗滤单元二的导流层连通,将渗滤单元二的过滤层一与渗滤单元三的过滤层一连通,散水层以及供氧层以及导流层均为砾石层;所述过滤层一为细沙与沸石组成的混合层;所述过滤层二为细沙与活性土组成的混合层;

  2、将步骤四中厌氧处理完成的污水分别送至多个渗滤池,并分别将污水送至渗滤池的渗滤单元内,使污水由渗滤单元一逐渐流至渗滤单元,三进行渗滤;

  3、在污水完成一个渗滤单元的处理后,取出一部分该渗滤单元处理完成的污水作为样品,进行检测,当污水达标时,直接将经过该渗滤单元处理的水排出无需再进入下一渗滤单元;如污水超标较少,使该渗滤单元内的污水继续流至下一渗滤单元,继续处理;如污水依旧超标严重,直接将该渗滤单元内处理完成的污水重新返送至厌氧池内重新处理,往复循环直接污水处理达标,即可排出。

  通过采用上述技术方案,保证了污水的处理质量,避免了处理不合格的污水排放。

  综上所述,本发明的有益技术效果为:

  1.使用时,污水依次经过格栅池、沉淀池、调节池以及厌氧池处理后,然后通过各渗滤池的内的散水管将分配池内的污水分配至各渗滤池内渗滤单元一的散水层内,然后,污水经过渗滤单元一的散水层向下依次渗至过滤层一、供氧层、过滤层二到达导流层、此时,可以开启渗水管一内的出水管,将经渗滤单元一过滤水流导出至取样槽内对水质进行检测,如达标,直接通过活动板封闭连通道一并开启透滤单元一的排放管排出即可,如严重超标,则直接将开启回流管,将水流重新导回厌氧池进行重新处理,如超标较小,则通过活动板开启连通道一,使渗滤单元一内的水继续通过导流层到达渗滤单元二,然后渗滤单元二内的水将依由下至上依次经过过滤层二、供养层以及过滤层一,此时,可以再次通过过滤层一内的出水管将水导出至取样槽内,再次进行检测,重复渗滤单元一中的步骤,如依旧超标,且超标较小,则通过活动板开启连通道二,使渗滤单元二内的水继续通过过滤层一到达渗滤单元三的过滤层一,再次使水由下至上依次经过滤层一、供氧层、过滤层二到达导流层,再次通过出水管将水流导出取样槽检测,如不达标,通过回流管回流,如达标直接通过排放管排出即可,经由此过滤系统,保证了污水的处理质量,避免了处理不合格的污水排放;

  2.可以通过导流管将渗滤单元三中处理未达标的污水重新返送到渗滤单元一内,重复进行渗滤工作,进而保证污水的处理效果;

  3.通过输送管箱供氧通风管内输送风和氧气,从而能够提高供养层内的氧气浓度,进而提高污水的净化效果。
