成都工业废水金属杂质分离处理机

来源:四川名膜 时间:2019-12-27 15:59:27 浏览:

本实用新型公开了一种工业废水金属杂质分离处理机,它由磁力式金属提取装置(1)、真空式杂物分离脱水装置(2)、支架(3)组成;磁力式金属提取装置(1)、真空式杂物分离脱水装置(2)并列安装在支架(3)上;该设计较好的实现了先对废水进行除铁等金属矿物的处理,再继续对除铁矿物后的废水进行除杂物处理的功能,除去铁矿物及杂物后通过真空分离出来的水基本上变成了清水,采用本设备处理后废水只要再通过化学处理就完成了工艺废水的处理。



成都工业废水金属杂质分离处理机


  权利要求书

  1.一种工业废水金属杂质分离处理机,其特征是它由磁力式金属提取装置(1)、真空式杂物分离脱水装置(2)、支架(3)组成;磁力式金属提取装置(1)、真空式杂物分离脱水装置(2)并列安装在支架(3)上;所述的磁力式金属提取装置(1),它由磁筒(4)、上洗涤管(5)、主动带齿轴承压紧装置(6)、出料安装箱(7)、金属落槽(8)、金属出料箱(9)、下洗涤管(10)、废水出料箱(11)、主动回转支承支架(12)、磁筒支架(13)、给料装置(14)、从动回转支承支架(15)、给料管安装法兰(16)、进料口安装箱(17)、从动轴承压紧装置(18)组成;磁筒(4)的筒身安装在磁筒支架(13)上,其两端安装在主动回转支承支架(12)、从动回转支承支架(15)上;主动带齿轴承压紧装置(6)、从动轴承压紧装置(18)分别套在磁筒(4)的两头;上洗涤管(5)、金属落槽(8)、下洗涤管(10)、给料装置(14)均安装在磁筒(4)内;出料安装箱(7)、进料口安装箱(17)分别安装在磁筒(4)的左右两端;金属出料箱(9)、废水出料箱(11)由上到下安装在出料安装箱(7)上;给料管安装法兰(16)安装在进料口安装箱(17)内;所述的真空式杂物分离脱水装置(2),它由废液池(19)、搅拌扇轮(20)、吸水滚筒(21)、中心轴安装座组(22)、真空泵连接盘(23)组成;搅拌扇轮(20)安装在废液池(19)的中间;吸水滚筒(21)的中心轴两端分别安装在中心轴安装座组(22)上;两个真空泵连接盘(23)安装在左侧的两个中心轴安装座组(22)上。

  说明书

  一种工业废水金属杂质分离处理机

  技术领域:

  本实用新型涉及一种工业废水金属杂质分离处理机。

  背景技术:

  工矿企业产生的工业废水中含有较重的金属及其它杂质物,如不加以处理排放出来对当地的环境会产生一定的污染,严重影响当地的生活环境及土地质量,工业废水的处理如果先分离里面的金属物质及其它杂质,再对除杂分离后废水进行化学处理,这样就能快速、有效的对工业废水进行处理。

  发明内容:

  本实用新型的发明目的是提供一种工业废水金属杂质分离处理机。

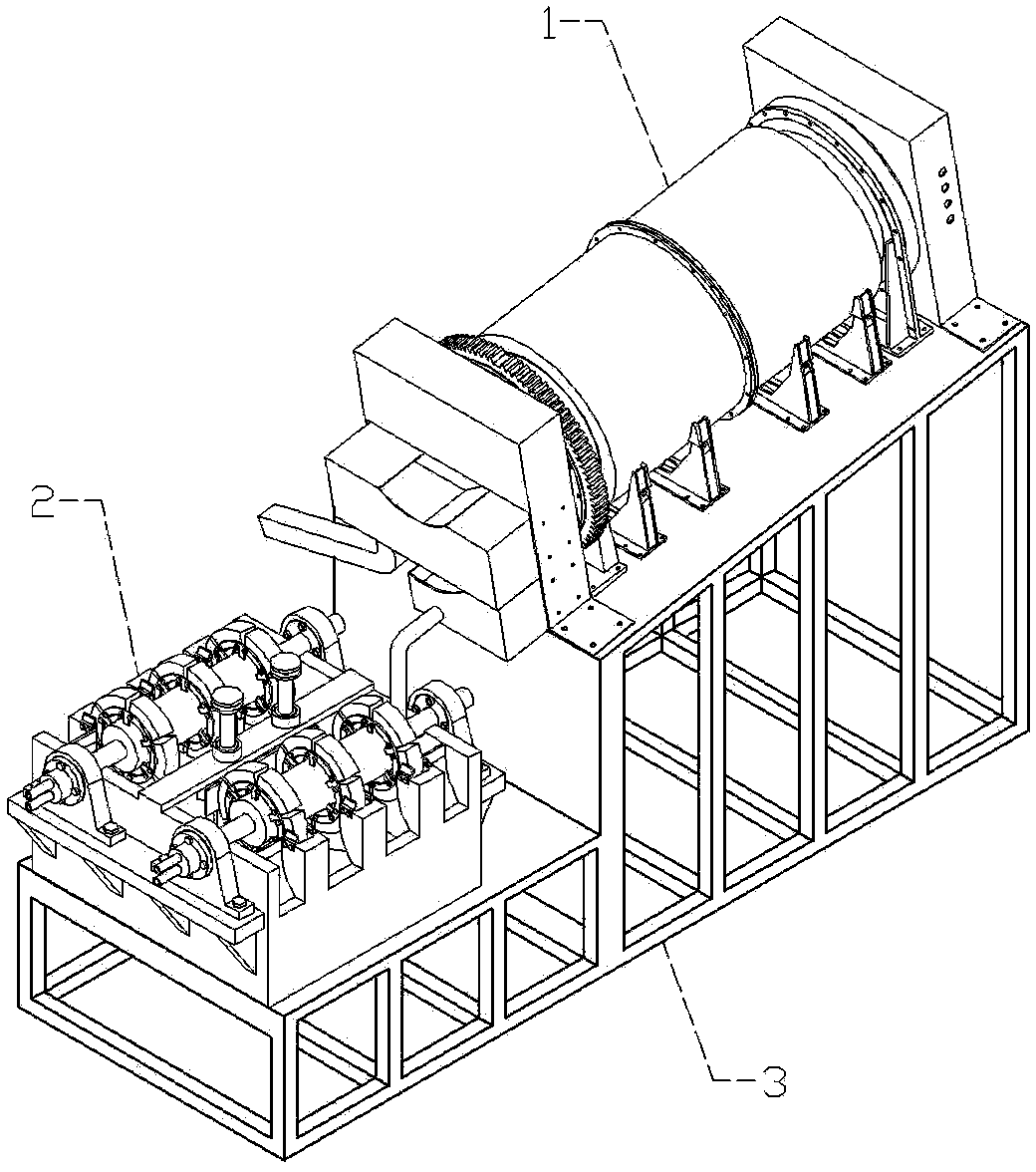

  本实用新型是采用如下技术方案实现其发明目的的:一种工业废水金属杂质分离处理机,它由磁力式金属提取装置1、真空式杂物分离脱水装置2、支架3组成;磁力式金属提取装置1、真空式杂物分离脱水装置2并列安装在支架3上。

  本实用新型为了实现对工业废水提取铁矿等金属杂质的功能,设有磁力式金属提取装置1,它由磁筒4、上洗涤管5、主动带齿轴承压紧装置6、出料安装箱7、金属落槽8、金属出料箱9、下洗涤管10、废水出料箱11、主动回转支承支架12、磁筒支架13、给料装置14、从动回转支承支架15、给料管安装法兰16、进料口安装箱17、从动轴承压紧装置18组成;磁筒4的筒身安装在磁筒支架13上,其两端安装在主动回转支承支架12、从动回转支承支架15上;主动带齿轴承压紧装置6、从动轴承压紧装置18分别套在磁筒4的两头;上洗涤管5、金属落槽8、下洗涤管10、给料装置14均安装在磁筒4内;出料安装箱7、进料口安装箱17分别安装在磁筒4的左右两端;金属出料箱9、废水出料箱11由上到下安装在出料安装箱7上;给料管安装法兰16安装在进料口安装箱17内。

  本实用新型为了实现对工业废水真空分离金属杂质的功能,设有真空式杂物分离脱水装置2,它由废液池19、搅拌扇轮20、吸水滚筒21、中心轴安装座组22、真空泵连接盘23组成;搅拌扇轮20安装在废液池19的中间;吸水滚筒21的中心轴两端分别安装在中心轴安装座组22上;两个真空泵连接盘23安装在左侧的两个中心轴安装座组22上。

  由于采用了以上技术本实用新型较好的实现其发明目的,采用本设计较好的实现了先对废水进行除铁等金属矿物的处理,再继续对除铁矿物后的废水进行除杂物处理的功能,除去铁矿物及杂物后通过真空分离出来的水基本上变成了清水,采用本设备处理后废水只要再通过化学处理就完成了工艺废水的处理。
