成都污水处理设备适关于污水过滤器及其工作方

来源:四川名膜 时间:2020-01-17 09:44:33 浏览:

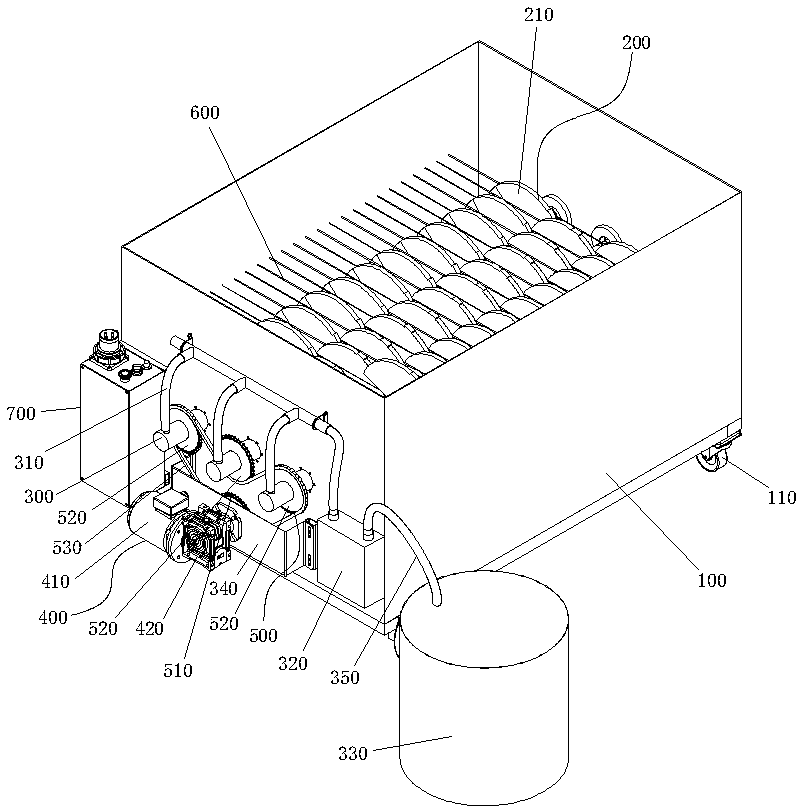

污水过滤器,包括水箱,在水箱内设置有若干组过滤组件,所述过滤组件包括若干个过滤盘,在过滤盘的中心穿设有与过滤盘内部连通的连接管,连接管两端与水箱之间进行转动连接;本发明还涉及一种污水过滤器的工作方法。本发明结构合理、操作简便,能在有限的空间内,布置形成较大的过滤面积,增强过滤效率,同时还能及时清洁过滤盘表面的污垢,防止过滤盘堵塞。

成都污水处理设备适关于污水过滤器及其工作方



  权利要求书

  1.一种污水过滤器,包括水箱,其特征在于:在水箱内设置有若干组过滤组件,所述过滤组件包括若干个外表面能透水和过滤污垢的过滤盘,在过滤盘的中心穿设有与过滤盘内部连通的连接管,连接管两端与水箱之间进行转动连接。

  2.根据权利要求1所述的污水过滤器,其特征在于:在连接管一端设置有旋转接头,连接管端部与旋转接头的空心轴连接,在水箱外侧设置有用以驱动连接管转动的动力机构和传动机构,在水箱内设置有用以清洁过滤盘表面污垢的清洁机构。

  3.根据权利要求2所述的污水过滤器,其特征在于:在旋转接头的出水口设置有出水管,出水管的出水端设置有抽水泵,在抽水泵的出水端设置有集水桶,在抽水泵与集水桶之间设置有集水管,在旋转接头下方设置有防漏箱。

  4.根据权利要求3所述的污水过滤器,其特征在于:在水箱底部还设置有滚轮,在水箱外壁还设置有与动力机构、抽水泵电性连接的控制箱。

  5.根据权利要求2所述的污水过滤器,其特征在于:所述动力机构为电机,在电机输出轴上设置有减速器,电机和减速器均固定安装于防漏箱外壁,所述传动机构包括安装于减速器输出轴上的第一链轮和安装于旋转接头空心轴上的第二链轮,在第一链轮与第二链轮之间设置有传动链条。

  6.根据权利要求1所述的污水过滤器,其特征在于:所述过滤盘包括两片拼接的过滤壳板,在过滤壳板外周设置有与过滤壳板端面贴合过滤层,在过滤壳板上设置有过水槽,在过滤壳板中心设置有与过水槽连通的出水通道,在过滤层背离过滤壳板的端面设置有波浪槽,在过滤壳板上设置有连接座,在连接座上设置有用以固定两片过滤壳板的紧固螺栓,在紧固螺栓上套设有紧固螺母,在过滤壳板的直径端面上设置有限位孔和限位柱;所述过滤壳板为塑料板,过滤层为过滤纸板,出水通道与连接管连通。

  7.根据权利要求2所述的污水过滤器,其特征在于:所述清洁机构的铁丝,铁丝横向固定在水箱内壁。

  8.一种污水过滤器的工作方法,包括如权利要求4所述的污水过滤器,其特征在于:将污水导入水箱中,通过控制器控制动力机构和抽水泵启动,抽水泵启动会使连接管和过滤盘内形成负压,水箱内的水流会透过过滤盘端面流入过滤盘内,当水流通过过滤盘端面时,水流内含有的污垢会被过滤在过滤盘外,接着被过滤的水再依次通过连接管、旋转接头、出水管、抽水泵、集水管,最后流入集水桶内进行存储;在过滤的过程中,污垢会堆积在过滤盘表面,动力机构转动,经过传动机构传动,能带动连接管和过滤盘转动,过滤盘转动的过程中,过滤盘的表面会与清洁机构产生摩擦,进而对过滤盘表面的污垢进行清洁,被清洁的污垢被刮落后会由于重力的作用落入水箱底部。

  说明书

  污水过滤器及其工作方法

  技术领域

  本发明涉及一种污水过滤器及其工作方法。

  背景技术

  在污水处理工艺中,在污水进行处理前,往往需要静置一段时间,等待污水里的污垢进行初步沉淀,在沉淀沉淀之后再进行下一步的工艺处理,该过程耗费时间较长,往往容易影响净化效率。现有的一些净水装置,占用空间较大,同时过滤面积较小,过滤效率较差,同时现有的过滤装置无法在过滤的过程中实时进行清洁过滤机构表面的污垢,容易使过滤装置表面出现堵塞,影响过滤效率。

  发明内容

  有鉴于此,本发明的目的在于提供了一种污水过滤器及其工作方法,结构合理、操作简便,能在有限的空间内,布置形成较大的过滤面积,增强过滤效率,同时还能及时清洁过滤盘表面的污垢,防止过滤盘堵塞。

  本发明的技术方案是:一种污水过滤器,包括水箱,在水箱内设置有若干组过滤组件,所述过滤组件包括若干个外表面能透水和过滤污垢的过滤盘,在过滤盘的中心穿设有与过滤盘内部连通的连接管,连接管两端与水箱之间进行转动连接。

  进一步的,在连接管一端设置有旋转接头,连接管端部与旋转接头的空心轴连接,在水箱外侧设置有用以驱动连接管转动的动力机构和传动机构,在水箱内设置有用以清洁过滤盘表面污垢的清洁机构。

  进一步的,在旋转接头的出水口设置有出水管,出水管的出水端设置有抽水泵,在抽水泵的出水端设置有集水桶,在抽水泵与集水桶之间设置有集水管,在旋转接头下方设置有防漏箱。

  进一步的,在水箱底部还设置有滚轮,在水箱外壁还设置有与动力机构、抽水泵电性连接的控制箱。

  进一步的,所述动力机构为电机,在电机输出轴上设置有减速器,电机和减速器均固定安装于防漏箱外壁,所述传动机构包括安装于减速器输出轴上的第一链轮和安装于旋转接头空心轴上的第二链轮,在第一链轮与第二链轮之间设置有传动链条。

  进一步的,所述过滤盘包括两片拼接的过滤壳板,在过滤壳板外周设置有与过滤壳板端面贴合过滤层,在过滤壳板上设置有过水槽,在过滤壳板中心设置有与过水槽连通的出水通道,在过滤层背离过滤壳板的端面设置有波浪槽,在过滤壳板上设置有连接座,在连接座上设置有用以固定两片过滤壳板的紧固螺栓,在紧固螺栓上套设有紧固螺母,在过滤壳板的直径端面上设置有限位孔和限位柱;所述过滤壳板为塑料板,过滤层为过滤纸板,出水通道与连接管连通。

  进一步的,所述清洁机构的铁丝,铁丝横向固定在水箱内壁。

  本发明提供的另一种技术方案是,一种污水过滤器的工作方法,包括所述的污水过滤器:将污水导入水箱中,通过控制器控制动力机构和抽水泵启动,抽水泵启动会使连接管和过滤盘内形成负压,水箱内的水流会透过过滤盘端面流入过滤盘内,当水流通过过滤盘端面时,水流内含有的污垢会被过滤在过滤盘外,接着被过滤的水再依次通过连接管、旋转接头、出水管、抽水泵、集水管,最后流入集水桶内进行存储;在过滤的过程中,污垢会堆积在过滤盘表面,动力机构转动,经过传动机构传动,能带动连接管和过滤盘转动,过滤盘转动的过程中,过滤盘的表面会与清洁机构产生摩擦,进而对过滤盘表面的污垢进行清洁,被清洁的污垢被刮落后会由于重力的作用落入水箱底部。

  与现有技术相比,本发明的有益效果是:结构合理、操作简便,能在有限的空间内,布置形成较大的过滤面积,增强过滤效率,同时还能及时清洁过滤盘表面的污垢,防止过滤盘堵塞。
