污水一体化处理设备:胡同雨污分离排水技术

来源:四川名膜 时间:2020-03-23 17:18:27 浏览:

  污水一体化处理设备:本实用新型公开了一种胡同雨污分离的排水设备,排水设备包括雨水处理装置和污水处理装置。雨水处理装置包括:沟式雨水渠;雨水篦;盖板;蓄水池,其与沟式雨水渠连通;过滤装置,设置在沟式雨水渠与蓄水池之间,拦截并收集固体废料;浇灌排水装置,其连接蓄水池,用于将蓄水池中的水浇灌;泄水装置,其连接蓄水池,用于将蓄水池中的水排出;以及废料排出装置,设置在过滤装置下方,用于将固体废料排至污水处理装置。本实用新型的胡同雨污分离的排水设备能够实现胡同雨水和污水的分离,使得雨水可用于胡同绿地的浇灌,从而节省水资源,而且还减小了污水处理厂的污水处理负担。

污水一体化处理设备:胡同雨污分离排水技术

  污水一体化处理设备:权利要求书

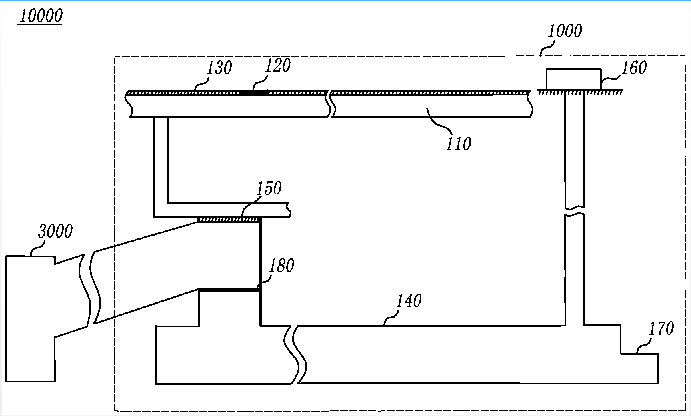

  1.一种胡同雨污分离的排水设备,其中,所述胡同雨污分离的排水设备包括:雨水处理装置和污水处理装置,

  所述雨水处理装置包括:

  沟式雨水渠,其沿胡同道路一侧布置在路面以下;

  雨水篦,其间隔地覆盖在所述沟式雨水渠上面,所述雨水篦的上表面不高于所述胡同道路高度;

  盖板,其设置在所述雨水篦之间并且覆盖在所述沟式雨水渠上面,所述盖板的上表面与所述雨水篦平齐;

  蓄水池,其与所述沟式雨水渠连通;

  过滤装置,其设置在所述沟式雨水渠与所述蓄水池之间,拦截并收集固体废料;

  浇灌排水装置,其连接所述蓄水池,用于将所述蓄水池中的水浇灌;

  泄水装置,其连接所述蓄水池,用于将所述蓄水池中的水排出;以及

  废料排出装置,设置在所述过滤装置下方,用于将所述固体废料排至所述污水处理装置。

  2.根据权利要求1所述的胡同雨污分离的排水设备,其中,所述胡同雨污分离的排水设备还包括:水位检测装置,其检测所述蓄水池中的水位,当所述水位高于预定水位时,启动所述泄水装置。

  3.根据权利要求1所述的胡同雨污分离的排水设备,其中,所述浇灌排水装置包括:

  排水管,连接所述蓄水池和绿化喷淋装置;和

  水泵,设置在所述排水管上。

  4.根据权利要求1所述的胡同雨污分离的排水设备,其中,所述过滤装置包括:

  翻转过滤装置,其包括能够绕中心轴旋转的四个滤水篦;

  翻转驱动装置,其用于驱动所述翻转过滤装置的所述中心轴;

  拥堵检测装置,其设置于所述翻转过滤装置的上游位置,当所述固体废料超过预定量时,启动所述翻转驱动装置;以及

  容纳槽,其容纳所述翻转过滤装置,并连接所述废料排出装置。

  5.根据权利要求4所述的胡同雨污分离的排水设备,其中,所述翻转驱动装置是电机。

  6.根据权利要求4所述的胡同雨污分离的排水设备,其中,所述拥堵检测装置是水压传感器和/或流速传感器。

  7.根据权利要求4所述的胡同雨污分离的排水设备,其中,所述容纳槽的底部设有开闭装置,所述开闭装置连接到所述污水处理装置。

  8.根据权利要求1所述的胡同雨污分离的排水设备,其中,所述沟式雨水渠的横截面呈倒“凸”字形状。

  污水一体化处理设备:说明书

  胡同雨污分离的排水设备

  污水一体化处理设备:技术领域

  本申请涉及排水设备,更具体地,涉及胡同雨污分离的排水设备。

  污水一体化处理设备:背景技术

  在现有的老城区的胡同排水系统中,多采用合流制排水管道系统,污水和雨水合流,一并流向城市污水处理厂。雨水没有得到利用,浪费了水资源。另外,在雨季,大量的雨水流入城市污水管道,严重增加了污水处理厂的负担。如果雨量大,甚至会超过污水管道输送能力,导致的雨水和污水溢出甚至倒流。造成环境污染、街道积水等问题。

  发明内容

  鉴于上述问题,本实用新型实施例提供一种胡同雨污分离的排水设备,其中,所述胡同雨污分离的排水设备包括:雨水处理装置和污水处理装置,所述雨水处理装置包括:沟式雨水渠,其沿胡同道路一侧布置在路面以下;雨水篦,其间隔地覆盖在所述沟式雨水渠上面,所述雨水篦的上表面不高于所述胡同道路高度;盖板,其设置在所述雨水篦之间并且覆盖在所述沟式雨水渠上面,所述盖板的上表面与所述雨水篦平齐;蓄水池,其与所述沟式雨水渠连通;过滤装置,其设置在所述沟式雨水渠与所述蓄水池之间,拦截并收集固体废料;浇灌排水装置,其连接所述蓄水池,用于将所述蓄水池中的水浇灌;泄水装置,其连接所述蓄水池,用于将所述蓄水池中的水排出;以及废料排出装置,设置在所述过滤装置下方,用于将所述固体废料排至所述污水处理装置。

  在一例中,所述胡同雨污分离的排水设备还包括:水位检测装置,其检测所述蓄水池中的水位,当所述水位高于预定水位时,启动所述泄水装置。

  在一例中,所述浇灌排水装置包括:排水管,连接所述蓄水池和绿化喷淋装置;和水泵,设置在所述排水管上。

  在一例中,所述过滤装置包括:翻转过滤装置,其包括能够绕中心轴旋转的四个滤水篦;翻转驱动装置,其用于驱动所述翻转过滤装置的所述中心轴;拥堵检测装置,其设置于所述翻转过滤装置的上游位置,当所述固体废料超过预定量时,启动所述翻转驱动装置;以及容纳槽,其容纳所述翻转过滤装置,并连接所述废料排出装置。

  在一例中,所述翻转驱动装置是电机。

  在一例中,所述拥堵检测装置是水压传感器和/或流速传感器。

  在一例中,所述容纳槽的底部设有开闭装置,所述开闭装置连接到所述污水处理装置。

  在一例中,所述沟式雨水渠的横截面呈倒“凸”字形状。
