污水设备安装:高效曝气池

来源:四川名膜 时间:2020-03-25 10:08:27 浏览:

  污水设备安装:本发明公开了一种高效曝气池,包括池体、曝气系统、进水口、出水口,其特征在于:所述曝气系统为多级曝气,至少包括设于池体底部的第一级曝气,设于所述第一级曝气上方的第二级曝气;所述第一级曝气包括第一曝气机,连接各所述第一曝气机的进气口的第一进气管;所述第二级曝气包括第二曝气机,连接各所述第二曝气机的进气口的第二进气管;所述第一曝气机与所述第二曝气机都带有进水过滤装置。本发明提供的一种高效曝气池,具有多级曝气的曝气系统,在拥有简单巧妙的曝气结构的曝气机的同时,对不同规格的曝气机进行分级布置,使曝气系统曝气效率高,污水处理能力强。

污水设备安装:高效曝气池

  污水设备安装:权利要求书

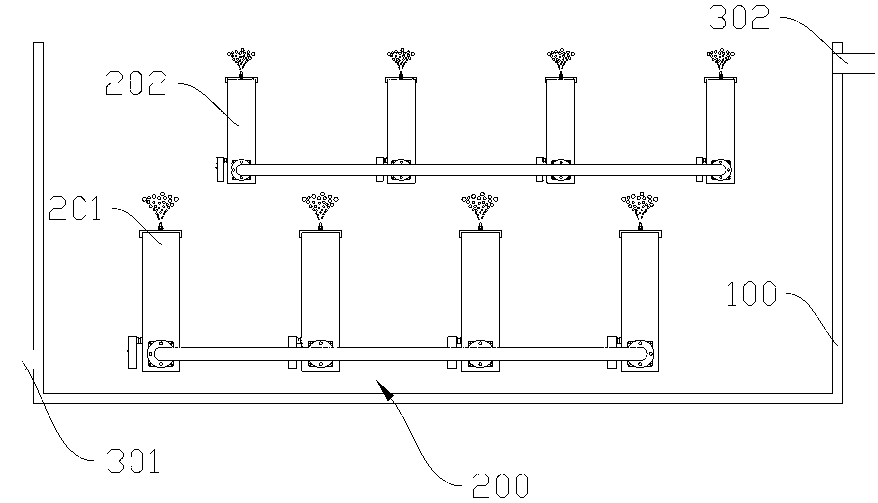

  1.一种高效曝气池,包括池体(100)、曝气系统(200)、进水口(301)、出水口(302),其特征在于:所述曝气系统(200)为多级曝气,至少包括设于池体底部的第一级曝气,设于所述第一级曝气上方的第二级曝气;所述第一级曝气包括第一曝气机(201),连接各所述第一曝气机(201)的进气口的第一进气管(202);所述第二级曝气包括第二曝气机(203),连接各所述第二曝气机(203)的进气口的第二进气管(204);所述第一曝气机(201)与所述第二曝气机(203)都带有进水过滤装置(8);

  所述第一曝气机(201)包括顶部开口且底部具有进水口(14)的中空圆筒(1)、设于所述中空圆筒(1)顶部的安装架(7)、设于所述中空圆筒(1)底部并插入所述中空圆筒(1)内部的气体导入部件(2)、设于所述中空圆筒(1)内的引导水流螺旋上升的水流引导部件(3)、设于所述水流引导部件(3)上方的将经所述水流引导部件(3)引导形成的上升螺旋水流中的气泡进行微细化处理的气泡细化部件(4),所述进水过滤装置(8)与所述进水口(14)密封连接;

  所述气泡细化部件(4)包括直径小于所述中空圆筒(1)的圆柱体(4’),多个沿圆柱体(4’)径向设于所述圆柱体(4’)外圆周面上的突起(5);所述圆柱体(4’)包括多个沿轴向相互嵌合而形成所述圆柱体(4’)的短圆柱体(4a~4f),所述短圆柱体的外圆周面上设有多个所述突起(5),所述短圆柱体的一端面上设有用于相互嵌合的中心凸台(41)和多个定位用小突起(43)、另一端面上设有分别与所述中心凸台(41)和所述小突起(43)适配的中心凹部(42)和多个小孔(44)。

  2.根据权利要求1所述的一种高效曝气池,其特征在于:所述第二曝气机(203)设于相邻所述第一曝气机(201)的中间位置的正上方;单位时间内,所述第一曝气机(201)的污水处理量大于所述第二曝气机(203)的污水处理量;单位时间内,所述第一曝气机(201)上的进水过滤装置的进水量大于所述第二曝气机(203)上的进水过滤装置的进水量。

  3.根据权利要求1所述的一种高效曝气池,其特征在于:所述水流引导部件(3)包括第一引导部(3a)、连接所述第一引导部(3a)与所述圆柱体(4’)的第二引导部(3b),所述第一引导部(3a)包括小倒锥体(31)、沿小倒锥体(31)径向设于所述小倒锥体(31)外表面上的多个垂直引导板(33),所述第二引导部(3b)包括与所述小倒锥体(31)适配的大倒锥体(32)、沿大倒锥体(32)径向设于所述大倒锥体(32)外表面上的多个曲面引导板(34)。

  4.根据权利要求3所述的一种高效曝气池,其特征在于:所述圆柱体(4’) 上的各个所述突起(5)依所述圆柱体(4’)轴向从下往上看以位置相互不重叠并整体呈左旋上升或者右旋上升的形式布置,并与所述曲面引导板(34)的旋向相反。

  5.根据权利要求3所述的一种高效曝气池,其特征在于:所述大倒锥体(32)的顶面上设有与所述中心凹部(42)和所述小孔(44)适配的中心突起(35)与连接突起(36),底面上设有凸环(38),所述小倒锥体(31)顶面上设有与大倒锥体上的所述凸环(38)适配的凹槽(37);所述水流引导部件(3)、圆柱体(4’)与安装架(7)中心均设有用于插入连接螺杆(6)的通孔。

  6.根据权利要求1所述的一种高效曝气池,其特征在于:所述进水过滤装置(8)包括下端开口的中空壳体(81)、设于所述中空壳体(81)内的多个沿竖直方向交错布置的刚性挡污板(82)、设于所述刚性挡污板(82)上方的弹性开合组件(83);所述中空壳体81上端设有滤水出口(87),所述滤水出口(87)通过液压管接头与所述进水口(14)密封连接;所述刚性挡污板(82)包括与所述中空壳体(81)内壁固接的斜向下的平板(821),一端与所述平板(821)一体连接、另一端悬空于所述中空壳体(81)内腔的向下弯曲的弧板(822),多个垂直设于所述平板(821)与所述弧板(822)表面的螺旋条(823);所述弹性开合组件(83)包括多个一端一体连接并固接于所述中空壳体(81)内壁上、另一端相互独立的瓣叶状弹性片(831),多个一端与所述瓣叶状弹性片(831)固接、另一端与所述中空壳体(81)内壁固接的弹性杆(832),设于所述瓣叶状弹性片(831)上的滤网(833)。

  7.根据权利要求6所述的一种高效曝气池,其特征在于:所述进水过滤装置(8)还包括设于所述中空壳体(81)内壁上的和所述刚性挡污板(82)上的多个清洁喷气嘴(84)、设于所述中空壳体(81)外壁上接气口(85)、连接所述接气口(85)与清洁喷气嘴(84)的连接管(86)、设于所述中空壳体(81)上端的滤水出口(87)。

  8.根据权利要求1所述的一种高效曝气池,其特征在于:所述中空圆筒(1)包括环绕底部进气口的用于连接所述气体导入部件(2)的凸缘(13),以及固设于所述中空圆筒(1)筒腔下部的具有出水口的出水横板(12);所述气体导入部件(2)包括插入所述中空圆筒(1)内部的出气管(21),位于所述出气管(21)外端并与所述凸缘(13)配合将所述气体导入部件(2)安装至所述中空圆筒(1)上的安装板(22);所述出气管(21)与所述出水横板(12)固连,且内端面高出所述出水横板(12)。

  污水设备安装:说明书

  一种高效曝气池

  污水设备安装:技术领域

  本发明涉及污水处理设备领域,特别涉及一种高效曝气池。

  污水设备安装:背景技术

  为了使工厂废水达到可排放标准,工厂一般会采用多种多样的化学药品进行净化,换来的结果是达到排放标准的废水中含有大量有机污泥,这种有机污泥是造成地球环境恶化的原因之一。使用曝气池集中处理有机污水是目前污水处理中较常使用的方法,但现有的曝气池在处理浓度高,量大的污水时往往效果不尽如人意,一方面是没有科学有效的曝气系统,另一方面是没有科学合理的进行曝气系统的布置。

  污水设备安装:发明内容

  本发明的目的是提供一种高效曝气池,具有多级曝气的曝气系统,在拥有简单巧妙的曝气结构的曝气机的同时,对不同规格的曝气机进行分级布置,使曝气系统曝气效率高,污水处理能力强。

  本发明的上述技术目的是通过以下技术方案得以实现的:

  一种高效曝气池,包括池体、曝气系统、进水口、出水口,其特征在于:所述曝气系统为多级曝气,至少包括设于池体底部的第一级曝气,设于所述第一级曝气上方的第二级曝气;所述第一级曝气包括第一曝气机,连接各所述第一曝气机的进气口的第一进气管;所述第二级曝气包括第二曝气机,连接各所述第二曝气机的进气口的第二进气管;所述第一曝气机与所述第二曝气机都带有进水过滤装置。

  作为优选,所述第二曝气机设于相邻所述第一曝气机的中间位置的正上方;单位时间内,所述第一曝气机的污水处理量大于所述第二曝气机的污水处理量;单位时间内,所述第一曝气机上的进水过滤装置的进水量大于所述第二曝气机上的进水过滤装置的进水量。

  作为优选,所述第一曝气机包括顶部开口且底部具有进水口的中空圆筒、设于所述中空圆筒顶部的安装架、设于所述中空圆筒底部并插入所述中空圆筒内部的气体导入部件、设于所述中空圆筒内的引导水流螺旋上升的水流引导部件、设于所述水流引导部件上方的将经所述水流引导部件引导形成的上升螺旋水流中的气泡进行微细化处理的气泡细化部件,所述进水过滤装置与所述进水口密封连接。

  作为优选,所述气泡细化部件包括直径小于所述中空圆筒的圆柱体,多个沿圆柱体径向设于所述圆柱体外圆周面上的突起;所述圆柱体包括多个沿轴向相互嵌合而形成所述圆柱体的短圆柱体,所述短圆柱体的外圆周面上设有多个所述突起,所述短圆柱体的一端面上设有用于相互嵌合的中心凸台和多个定位用小突起、另一端面上设有分别与所述中心凸台和所述小突起适配的中心凹部和多个小孔。

  作为优选,所述水流引导部件包括第一引导部、连接所述第一引导部与所述圆柱体的第二引导部,所述第一引导部包括小倒锥体、沿小倒锥体径向设于所述小倒锥体外表面上的多个垂直引导板,所述第二引导部包括与所述小倒锥体适配的大倒锥体、沿大倒锥体径向设于所述大倒锥体外表面上的多个曲面引导板。

  作为优选,所述圆柱体 上的各个所述突起依所述圆柱体轴向从下往上看以位置相互不重叠并整体呈左旋上升或者右旋上升的形式布置,并与所述曲面引导板的旋向相反。

  作为优选,所述大倒锥体的顶面上设有与所述中心凹部和所述小孔适配的中心突起与连接突起,底面上设有凸环,所述小倒锥体顶面上设有与大倒锥体上的所述凸环适配的凹槽;所述水流引导部件、圆柱体与安装架中心均设有用于插入连接螺杆的通孔。

  作为优选,所述进水过滤装置包括下端开口的中空壳体、设于所述中空壳体内的多个沿竖直方向交错布置的刚性挡污板、设于所述刚性挡污板上方的弹性开合组件;所述中空壳体上端设有滤水出口,所述滤水出口通过液压管接头与所述进水口密封连接;所述刚性挡污板包括与所述中空壳体内壁固接的斜向下的平板,一端与所述平板一体连接、另一端悬空于所述中空壳体内腔的向下弯曲的弧板,多个垂直设于所述平板与所述弧板表面的螺旋条;所述弹性开合组件包括多个一端一体连接并固接于所述中空壳体内壁上、另一端相互独立的瓣叶状弹性片,多个一端与所述瓣叶状弹性片固接、另一端与所述中空壳体内壁固接的弹性杆,设于所述瓣叶状弹性片上的滤网。

  作为优选,所述进水过滤装置还包括设于所述中空壳体内壁上的和所述刚性挡污板上的多个清洁喷气嘴、设于所述中空壳体外壁上接气口、连接所述接气口与清洁喷气嘴的连接管、设于所述中空壳体上端的滤水出口。

  作为优选,所述中空圆筒包括环绕底部进气口的用于连接所述气体导入部件的凸缘,以及固设于所述中空圆筒筒腔下部的具有出水口的出水横板;所述气体导入部件包括插入所述中空圆筒内部的出气管,位于所述出气管外端并与所述凸缘配合将所述气体导入部件安装至所述中空圆筒上的安装板;所述出气管与所述出水横板固连,且内端面高出所述出水横板。

  综上所述,本发明具有以下有益效果:

  单一的第一曝气机和第二曝气机结构相近,规格不同,都利用气体导入部件的出气管中高速吹进的气体,带动经过进水过滤装置进入的水形成高速向上运动的气液混合体,气液混合体遇到水流引导部件后,以中心的倒锥体为轴螺旋向上运动,气液混合体继续向上遇到圆柱体上的突起时向突起两侧分流,造成突起两侧的压力高于突起上表面的压力,压差的形成使气液混合体中的气泡自行分裂,分裂后的气泡向上撞击更多突起,分裂为更多微小气泡;同时压差将突起两侧的气液混合体合流向上方中心处高速运动,相互撞击将气泡打碎,最终以圆柱体为中心从中心圆筒顶部喷出,将大量溶氧微细气泡高效散布至污水中,并搅动液体防止污泥下沉,为好氧微生物创造良好的作业环境;进水过滤装置竖直安装,使进入进水过滤装置内的污泥杂质在重力作用下具有自沉降特性,使用多个交错设置的刚性挡污板作为一级过滤有效阻挡大量成块淤泥与杂质,弹性开合组件作为二级过滤,在曝气机不工作时弹性开合组件为闭合状态,形成密封,阻挡污泥杂质进入,曝气机工作时弹性开合组件开启,通过自带的滤网进行进一步过滤,还带有多个清洁喷气嘴,可在任意时候由接气口接入外部压缩空气,清理附着在进水过滤装置内的污泥与杂质,有效持续地进行进水过滤,提高曝气机运行稳定性。

  本高效曝气池,将不同处理能力的第一曝气机和第二曝气机进行纵向分级布置,使曝气系统曝气效率高,曝气池的污水处理能力强。
