污水设备厂:自动溢水污水处理池

来源:四川名膜 时间:2020-03-25 10:05:58 浏览:

  污水设备厂:本发明涉及污水技术领域,且公开了一种自动溢水污水处理池,包括壳体,所述壳体内壁的中部活动连接有长板,所述长板的正面开始有透气孔,所述长板的中部活动连接有贯穿长板的滑槽,所述滑槽的内壁活动连接有升降柱,所述升降柱上端的左右两侧活动连接有两根拉杆,所述右侧拉杆远离升降柱的一端活动连接有伸缩弹簧,所述拉杆靠近伸缩弹簧的右端活动连接有滑动装置,该自动溢水污水处理池,通过升降柱、连接杆、漂浮圆块、挡板等结构的配合使用,从而达到了根据污水量调整进水口的封闭的效果,通过拉杆、伸缩弹簧、滑动装置、排气管等结构的配合使用,从而达到了自动开关废气处理装置的开口的效果。

污水设备厂:自动溢水污水处理池

   污水设备厂:权利要求书

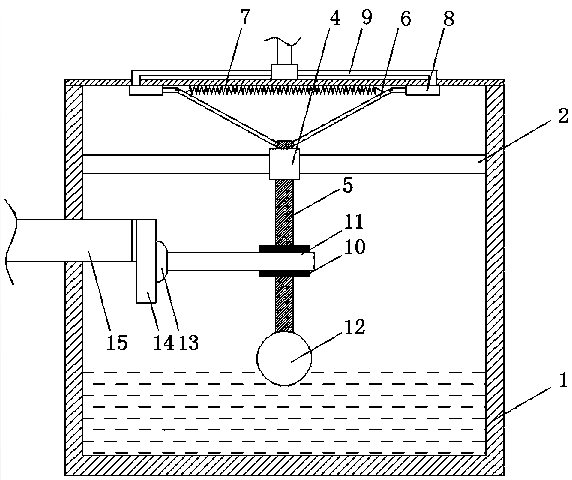

  1.一种自动溢水污水处理池,包括壳体(1),其特征在于:所述壳体(1)内壁的中部活动连接有长板(2),所述长板(2)的正面开始有透气孔(3),所述长板(2)的中部活动连接有贯穿长板(2)的滑槽(4),所述滑槽(4)的内壁活动连接有升降柱(5),所述升降柱(5)上端的左右两侧活动连接有两根拉杆(6),所述右侧拉杆(6)远离升降柱(5)的一端活动连接有伸缩弹簧(7),所述拉杆(6)靠近伸缩弹簧(7)的右端活动连接有滑动装置(8),所述壳体(1)的上侧板靠近滑动装置(8)的上端活动连接有排气管(9),所述升降柱(5)靠近滑槽(4)的下端活动连接有限位块(10),所述限位块(10)的中部活动连接有连接杆(11),所述升降柱(5)远离滑槽(4)的一端活动连接有漂浮圆块(12),所述连接杆(11)的左端活动连接有连接块(13),所述连接块(13)的右端活动连接有挡板(14),所述壳体(1)左侧板的中部活动连接有进水管(15)。

  所述滑动装置(8)由伸缩块(801)、转块(802)、滑轮(803)、短弹簧(804)、滑块(805)、通气孔(806)组成,所述拉杆(6)的顶端活动连接有转块(802),所述转块(802)的左端活动连接有伸缩块(801),所述伸缩块(801)左端的上下两侧活动连接有滑轮(803),所述滑轮(803)的左端活动连接有短弹簧(804),所述短弹簧(804)的左端活动连接有滑块(805),所述滑块(805)的正面开设有通气孔(806)。

  2.根据权利要求1所述的一种自动溢水污水处理池,其特征在于:所述透气孔(3)一共有多个,分布为上下四排,并且关于滑槽(4)呈中心对称,同时从上至下贯穿长板(2)。

  3.根据权利要求1所述的一种自动溢水污水处理池,其特征在于:所述升降柱(5)顶端的两侧通过转块(802)与两个拉杆(6)连接。

  4.根据权利要求1所述的一种自动溢水污水处理池,其特征在于:所述拉杆(6)一共有两个,伸缩弹簧(7)的两端分别与拉杆(6)的顶端活动连接。

  5.根据权利要求1所述的一种自动溢水污水处理池,其特征在于:所述滑动装置(8)一共有两个,滑轮(803)连接在伸缩块(801)和滑动装置(8)的中间。

  6.根据权利要求1所述的一种自动溢水污水处理池,其特征在于:所述排气管(9)一共有两支,在壳体(1)顶端合并成一支,排气管(9)底端的直径和通气孔(806)的直径相同。

  7.根据权利要求1所述的一种自动溢水污水处理池,其特征在于:所述漂浮圆块(12)的外表面有镀防锈金属设计,同时漂浮圆块(12)的密度远小于水的密度。

  8.根据权利要求1所述的一种自动溢水污水处理池,其特征在于:所述挡板(14)的高度比进水管(15)的宽度要大。

  污水设备厂:说明书

  一种自动溢水污水处理池

  污水设备厂:技术领域

  本发明涉及污水技术领域,具体为一种自动溢水污水处理池。

  污水设备厂:背景技术

  随着我国经济的迅速发展,特别是石油化工、化肥、工业废水、医药、养殖、市政污水处理等行业的快速发展,各类水体的污染快速增加,并且严重影响了周围环境及人们的生活质量,危急人类身体健康,为解决这种现状,环保设备厂家凭借多年生产设计经验,结合自身实际情况,开发、生产了多种多样的污水池处理上述污水,使得处理后的污水可直接排放至户外水体,或者对其进行净化后可再次使用,污水池处理被广泛应用于各个领域,也越来越多地走进寻常百姓的日常生活中。

  而污水往往伴随着同样的废气,将棚罩覆盖于池体之上并密封杜绝了废气外溢,可以保证污水池旁边的空气质量,而现在大部分污水处理池的排气装置一直开启着,在污水较少时也在排气,严重浪费人力物力,同时传统污水处理池不能根据池内污水的量调整进水的关闭,污水始终向池内排放,量太多后难以净化处理,同时污水池内经常会发生污水溢出的现象。

  污水设备厂:发明内容

  (一)解决的技术问题

  针对现有技术的不足,本发明提供了一种自动溢水污水处理池,具备根据污水量调整进水口的封闭、自动开关废气处理装置的开口等的优点,解决了传统污水池大量污水进入导致溢出、废气口无法自动封闭的问题。

  (二)技术方案

  为实现上述根据污水量调整进水口的封闭、自动开关废气处理装置的开口的目的,本发明提供如下技术方案:一种自动溢水污水处理池,包括壳体,所述壳体内壁的中部活动连接有长板,所述长板的正面开始有透气孔,所述长板的中部活动连接有贯穿长板的滑槽,所述滑槽的内壁活动连接有升降柱,所述升降柱上端的左右两侧活动连接有两根拉杆,所述右侧拉杆远离升降柱的一端活动连接有伸缩弹簧,所述拉杆靠近伸缩弹簧的右端活动连接有滑动装置,所述壳体的上侧板靠近滑动装置的上端活动连接有排气管,所述升降柱靠近滑槽的下端活动连接有限位块,所述限位块的中部活动连接有连接杆,所述升降柱远离滑槽的一端活动连接有漂浮圆块,所述连接杆的左端活动连接有连接块,所述连接块的右端活动连接有挡板,所述壳体左侧板的中部活动连接有进水管。

  所述滑动装置由伸缩块、转块、滑轮、短弹簧、滑块、通气孔组成,所述拉杆的顶端活动连接有转块,所述转块的左端活动连接有伸缩块,所述伸缩块左端的上下两侧活动连接有滑轮,所述滑轮的左端活动连接有短弹簧,所述短弹簧的左端活动连接有滑块,所述滑块的正面开设有通气孔。

  优选的,所述透气孔一共有多个,分布为上下四排,并且关于滑槽呈中心对称,同时从上至下贯穿长板。

  优选的,所述升降柱顶端的两侧通过转块与两个拉杆连接。

  优选的,所述拉杆一共有两个,伸缩弹簧的两端分别与拉杆的顶端活动连接。

  优选的,所述滑动装置一共有两个,滑轮连接在伸缩块和滑动装置的中间。

  优选的,所述排气管一共有两支,在壳体顶端合并成一支,排气管底端的直径和通气孔的直径相同。

  优选的,所述漂浮圆块的外表面有镀防锈金属设计,同时漂浮圆块的密度远小于水的密度。

  优选的,所述挡板的高度比进水管的宽度要大。

  (三)有益效果

  与现有技术相比,本发明提供了一种自动溢水污水处理池,具备以下有益效果:

  1、该自动溢水污水处理池,通过升降柱、连接杆、漂浮圆块、挡板等结构的配合使用,在装置使用时,当污水量通过进水管上升后,漂浮圆块会上浮,之后挡板会逐渐实现对进水管口的遮挡,之后进水管被完全封闭,进水取消,从而达到了根据污水量调整进水口的封闭的效果。

  2、该自动溢水污水处理池,通过拉杆、伸缩弹簧、滑动装置、排气管等结构的配合使用,在装置使用时,当污水量通过进水管上升后,两个会向相互远离的方向运动,之后通气孔会与排气管连接,这时装置内废气会被排出,从而达到了自动开关废气处理装置的开口的效果。
