污水设备厂家:生物接触氧化污水池

来源:四川名膜 时间:2020-03-25 10:05:22 浏览:

  污水设备厂家:本实用新型提供一种生物接触氧化污水池,属于污水处理技术领域,包括污水处理池、曝气组件、调节搅拌组件、生物膜填料板、污泥清理组件,曝气组件位于污水处理池内部,调节搅拌组件位于污水处理池上方,调节搅拌组件与污水处理池之间滑动配合,生物膜填料板位于调节搅拌组件上,污水池处理池两侧设置有进水口与出水口,过滤板与污水处理池内壁之间固定连接,污泥清理组件位于污水处理池内的曝气组件下方,本实用新型通过调节搅拌组件带动生物膜填料板进行前后左右调节和搅拌,使生物膜填料板可以充分的和污水内氧气进行反应,使污水的净化效果更好,通过设置污泥清理组件用来将污泥进行清理,解决污水处理池内的污泥不方便清理的问题。

污水设备厂家:生物接触氧化污水池



  污水设备厂家:权利要求书

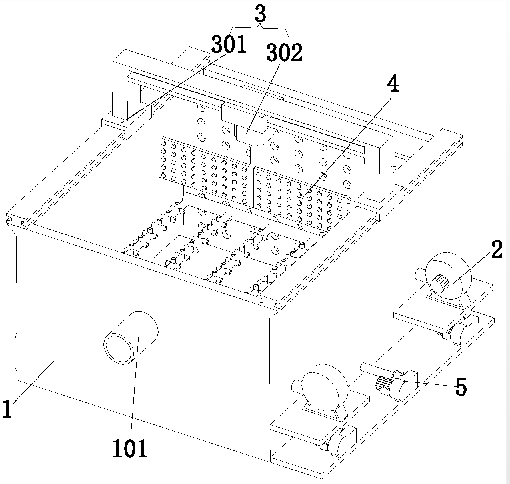

  1.一种生物接触氧化污水池,其特征在于,包括污水处理池(1)、曝气组件(2)、调节搅拌组件(3)、生物膜填料板(4)、污泥清理组件(5),所述曝气组件(2)位于所述污水处理池(1)内部,所述调节搅拌组件(3)位于所述污水处理池(1)上方,所述调节搅拌组件(3)与所述污水处理池(1)之间滑动配合,所述生物膜填料板(4)位于所述调节搅拌组件(3)上,所述污水处理池(1)两侧设置有进水口(101)与出水口(102),所述污水处理池(1)内靠近出水口(102)的一侧设置有过滤板(103),所述过滤板(103)与所述污水处理池(1)内壁之间固定连接,所述污泥清理组件(5)位于所述污水处理池(1)内的曝气组件(2)下方。

  2.根据权利要求1所述的一种生物接触氧化污水池,其特征在于,所述调节搅拌组件(3)包括调节部件(301)和搅拌部件(302),所述调节部件(301)位于所述污水处理池(1)上,所述调节部件(301)与所述污水处理池(1)之间固定连接,所述搅拌部件(302)位于所述调节部件(301)上,所述搅拌部件(302)与所述调节部件(301)之间固定连接,所述调节部件(301)包括第一滑轨(3011)、第二滑轨(3012)、第三滑轨(3013)和调节滑台(3014),所述第一滑轨(3011)和第二滑轨(3012)分别位于所述污水处理池(1)上方的两侧,所述第一滑轨(3011)和第二滑轨(3012)分别与污水处理池(1)上方两侧固定连接,所述第三滑轨(3013)的两侧分别位于第一滑轨(3011)和第二滑轨(3012)上,所述第三滑轨(3013)与所述第一滑轨(3011)和第二滑轨(3012)之间滑动配合,所述调节滑台(3014)位于所述第三滑轨(3013)上方,所述调节滑台(3014)与所述第三滑轨(3013)之间滑动配合。

  3.根据权利要求2所述的一种生物接触氧化污水池,其特征在于,所述搅拌部件(302)包括搅拌电机(3021)和伸缩杆(3022),所述搅拌电机(3021)位于所述调节滑台(3014)上,所述搅拌电机(3021)与所述调节滑台(3014)固定连接,所述伸缩杆(3022)设置在所述搅拌电机(3021)的输出端上,所述伸缩杆(3022)与所述搅拌电机(3021)的输出端固定连接,所述生物膜填料板(4)位于所述伸缩杆(3022)上,所述生物膜填料板(4)与所述伸缩杆(3022)固定连接。

  4.根据权利要求1所述的一种生物接触氧化污水池,其特征在于,所述曝气组件(2)包括两个鼓风机(201)、两根连接管(202)和若干根曝气管(203),两个所述鼓风机(201)均位于所述污水处理池(1)外的一侧,两个所述鼓风机(201)均与所述污水处理池(1)外的一侧固定连接,两根所述连接管(202)的一端分别与两个鼓风机(201)的输出端相连接,两根所述连接管(202)的另一端贯穿所述污水处理池(1)的侧壁并延伸至污水处理池(1)内部,若干根所述曝气管(203)间隔设置在两根连接管(202)之间,若干根所述曝气管(203)均与两根所述连接管(202)内部相连通。

  5.根据权利要求1所述的一种生物接触氧化污水池,其特征在于,所述污泥清理组件(5)包括推送杆(501)和推送板(502),所述推送杆(501)设有若干个,若干个所述推送杆(501)均设置在所述污水处理池(1)外的一侧,若干根所述推送杆(501)的输出端均贯穿所述污水处理池(1)的侧壁并延伸至污水处理池(1)内部,所述推送板(502)位于污水处理池(1)内部的底面上,所述推送板(502)与所述污水处理池(1)内部地面相贴合,所述推送板(502)的一侧与若干个所述推送杆(501)的输出端固定连接。

  6.根据权利要求2所述的一种生物接触氧化污水池,其特征在于,所述污水处理池(1)的另一侧开设有污泥处理口,所述污泥处理口上设有清理门(104),所述清理门(104)与所述污泥处理口之间插接配合,所述清理门(104)面积大于所述污泥处理口面积,所述清理门(104)的一侧与所述污水处理池(1)之间铰接。

  污水设备厂家:说明书

  一种生物接触氧化污水池

  污水设备厂家:技术领域

  本实用新型涉及污水处理领域,尤其是涉及一种生物接触氧化污水池。

  污水设备厂家:背景技术

  目前中小型污水处理设备大多采用生物接触氧化工艺,即在生物反应池内悬挂生物填料,填料上生长微生物膜,曝气设备安装在填料下方并给填料上面的微生物及污水中的活性污泥供氧,已经充氧的污水浸没全部填料,并以一定的流速流经填料,污水与生物膜广泛接触,在生物膜上微生物的新陈代谢作用下,污水中有机污染物得到去除,使污水得到净化,现有的生物接触氧化污水池虽然可以通过曝气装置向污水池内部输送氧气,但是部分氧气会从污水中溢出不能充分溶入污水,生物膜填料板也固定在一个指定的位置,使微生物膜不能充分的和污水中的氧气发生反应,会导致污水的处理效果不好,而且污水处理完成后污水池底部的污泥也不方便清理。

  实用新型内容

  本实用新型的目的在于提供一种生物接触氧化污水池,解决现有技术中微生物不能充分的和污水中的氧气发生反应,会导致污水的处理效果不好,而且污水处理完成后污水池底部的污泥也不方便清理。

  本实用新型提供一种生物接触氧化污水池,包括污水处理池、曝气组件、调节搅拌组件、生物膜填料板、污泥清理组件,所述曝气组件位于所述污水处理池内部,所述调节搅拌组件位于所述污水处理池上方,所述调节搅拌组件与所述污水处理池之间滑动配合,所述生物膜填料板位于所述调节搅拌组件上,所述污水处理池两侧设置有进水口与出水口,所述污水处理池内靠近出水口的一侧设置有过滤板,所述过滤板与所述污水处理池内壁之间固定连接,所述污泥清理组件位于所述污水处理池内的曝气组件下方。

  进一步地,所述调节搅拌组件包括调节部件和搅拌部件,所述调节部件位于所述污水处理池上,所述调节部件与所述污水处理池之间固定连接,所述搅拌部件位于所述调节部件上,所述搅拌部件与所述调节部件之间固定连接,所述调节部件包括第一滑轨、第二滑轨、第三滑轨和调节滑台,所述第一滑轨和第二滑轨分别位于所述污水处理池上方的两侧,所述第一滑轨和第二滑轨分别与污水处理池上方两侧固定连接,所述第三滑轨的两侧分别位于第一滑轨和第二滑轨上,所述第三滑轨与所述第一滑轨和第二滑轨之间滑动配合,所述调节滑台位于所述第三滑轨上方,所述调节滑台与所述第三滑轨之间滑动配合。

  进一步地,所述搅拌部件包括搅拌电机和伸缩杆,所述搅拌电机位于所述调节滑台上,所述搅拌电机与所述调节滑台固定连接,所述伸缩杆设置在所述搅拌电机的输出端上,所述伸缩杆与所述搅拌电机的输出端固定连接,所述生物膜填料板位于所述伸缩杆上,所述生物膜填料板与所述伸缩杆固定连接。

  进一步地,所述曝气组件包括两个鼓风机、两根连接管和若干根曝气管,两个所述鼓风机均位于所述污水处理池外的一侧,两个所述鼓风机均与所述污水处理池外的一侧固定连接,两根所述连接管的一端分别与两个鼓风机的输出端相连接,两根所述连接管的另一端贯穿所述污水处理池的侧壁并延伸至污水处理池内部,若干根所述曝气管间隔设置在两根连接管之间,若干根所述曝气管均与两根所述连接管内部相连通。

  进一步地,所述污泥清理组件包括推送杆和推送板,所述推送杆设有若干个,若干个所述推送杆均设置在所述污水处理池外的一侧,若干根所述推送杆的输出端均贯穿所述污水处理池的侧壁并延伸至污水处理池内部,所述推送板位于污水处理池内部的底面上,所述推送板与所述污水处理池内部地面相贴合,所述推送板的一侧与若干个所述推送杆的输出端固定连接。

  进一步地,所述污水处理池的另一侧开设有污泥处理口,所述污泥处理口上设有清理门,所述清理门与所述污泥处理口之间插接配合,所述清理门面积大于所述污泥处理口面积,所述清理门的一侧与所述污水处理池之间铰接。

  与现有技术相比较,本实用新型的有益效果在于:

  本实用新型提供一种生物接触氧化污水池,包括污水处理池、曝气组件、调节搅拌组件、生物膜填料板、污泥清理组件,当需要对污水处理池内的污水进行处理时首先通过曝气组件向污水内部输送氧气,通过将生物膜填料板设置在调节搅拌组件上,当需要使用生物膜填料板与污水内部的氧气进行反应使污水净化处理时,通过调节搅拌组件可以使生物膜填料板起到前后左右调节和搅拌的作用,使生物膜填料板可以充分的和污水内氧气进行反应,使污水的净化效果更好,当污水净化处理完毕排放后会产生大量的杂质,此时通过设置污泥清理组件用来将污泥进行清理,解决现有技术中微生物不能充分的和污水中的氧气发生反应,会导致污水的处理效果不好,而且污水处理完成后污水池底部的污泥也不方便清理的问题。
