生活污水设备厂家:螺旋型污水处理旋混曝气头

来源:四川名膜 时间:2020-03-25 10:00:30 浏览:

  生活污水设备厂家:本发明提供一种螺旋型污水处理旋混曝气头,包括倒锥形盘体,以及与该倒锥形盘体的顶端相固定的底座;所述倒锥形盘体的下表面制有从倒锥形盘体的顶点出发,向外旋转辐射的螺旋导流壁,所述螺旋导流壁上均布有向下延伸的锯齿;所述底座内设有至下向上延伸的导气管,从所述导气管送入的气流向上冲击到所述倒锥形盘体的顶角,并在倒锥形盘体的下表面顺着所述螺旋导流壁向外扩散。该曝气头可在较大程度上提高气液混合效率,改善曝气效果。

生活污水设备厂家:螺旋型污水处理旋混曝气头

  生活污水设备厂家:权利要求书

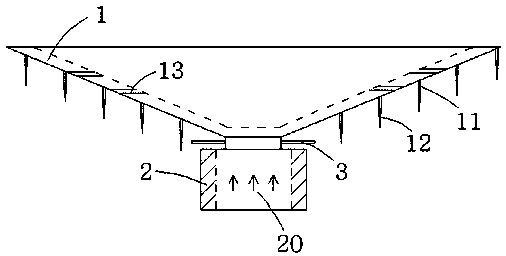

  1.一种螺旋型污水处理旋混曝气头,包括倒锥形盘体(1),以及与该倒锥形盘体(1)的顶端相固定的底座(2);其特征在于:所述倒锥形盘体(1)的下表面制有从倒锥形盘体(1)的顶点出发,向外旋转辐射的螺旋导流壁(11),所述螺旋导流壁(11)上均布有向下延伸的锯齿(12);所述底座(2)内设有至下向上延伸的导气管(20),从所述导气管(20)送入的气流向上冲击到所述倒锥形盘体(1)的顶角,并在倒锥形盘体(1)的下表面顺着所述螺旋导流壁(11)向外扩散。

  2.根据权利要求1所述的螺旋型污水处理旋混曝气头,其特征在于:所述倒锥形盘体(1)上制有长度为10mm-20mm的横向孔道(13)。

  3.根据权利要求1所述的螺旋型污水处理旋混曝气头,其特征在于:所述导气管(20)与所述倒锥形盘体(1)间,设有一组可绕所述倒锥形盘体(1)轴线转动的扇叶(3)。

  生活污水设备厂家:说明书

  螺旋型污水处理旋混曝气头

  生活污水设备厂家:技术领域

  本发明涉及污水处理设备领域,特别地,涉及一种曝气头。

  生活污水设备厂家:背景技术

  曝气头是污水处理流程中的一种设备,用于使气体与污水间进行强烈接触,以提高污水中的含氧量,使好氧菌充分降解有机污染。其中一种旋混式曝气头,利用锯齿对气流进行多层切割,使气流被切分成为微气泡而与液体进行充分接触;然而目前的旋混式曝气头在工作时,气流沿曝气头径向运动,运动路径较短,且切割间距较大,气流切割尚不充分,这在一定程度上限制了气液混合效率。

  发明内容

  针对上述问题,本发明的目的在于提供一种螺旋型污水处理旋混曝气头,该曝气头可在较大程度上提高气液混合效率,改善曝气效果。

  本发明解决其技术问题所采用的技术方案是:该螺旋型污水处理旋混曝气头包括倒锥形盘体,以及与该倒锥形盘体的顶端相固定的底座;所述倒锥形盘体的下表面制有从倒锥形盘体的顶点出发,向外旋转辐射的螺旋导流壁,所述螺旋导流壁上均布有向下延伸的锯齿;所述底座内设有至下向上延伸的导气管,从所述导气管送入的气流向上冲击到所述倒锥形盘体的顶角,并在倒锥形盘体的下表面顺着所述螺旋导流壁向外扩散。

  作为优选,所述倒锥形盘体上制有长度为10mm-20mm的横向孔道;按此设计,沿着倒锥形盘体下表面流动的气流,无法进入该横向孔道,而由于气流的牵引,使横向孔道内相对于倒锥形盘体上表面形成负压,将倒锥形盘体上方的水体通过横向孔道抽吸至倒锥形盘体下表面,从而加强倒锥形盘体下表面的紊流程度,进一步促进气液混合效率。

  作为优选,所述导气管与所述倒锥形盘体间,设有一组可绕所述倒锥形盘体轴线转动的扇叶;由此,当气流从导气管冲击倒锥形盘体时首先经过扇叶,驱使扇叶产生转动,从而搅动液体形成紊流,利于气体和液体间充分接触,以此进一步提高气液接触效率。

  本发明的有益效果在于:该螺旋型污水处理旋混曝气头在使用时,气流被送气装置送入所述导气管,并沿所述倒锥形盘体的下表面扩散;气流在扩散过程中,由于受到螺旋导流壁的引导,气流顺着螺旋导流壁向外辐射,从而倾斜穿过相邻的锯齿,相对于径向穿过相邻锯齿而言,使气流获得更小的切割宽度,从而更利于气液混合;同时螺旋运动的气流在在所述倒锥形盘体的下表面的运动路径得到大幅提高,可被更多的锯齿分隔,并大幅增加气液混合时间,由此提高气液混合效果。
