一体化污水设备供应:市政污水处理

来源:四川名膜 时间:2020-03-24 16:36:48 浏览:

  一体化污水设备供应:本实用新型公开了一种市政污水处理系统,包括收集池,还包括依次连通的第一沉淀池、第二沉淀池、第一回调池、复合过滤池、水解酸化池、重金属处理池、生物曝气池和消毒池,第一沉淀池与收集池连通,第一沉淀池一侧的侧壁上设置有排入口,第一沉淀池另一侧的侧壁上设置有排出口,第一沉淀池的顶部安装有格栅网,排入口位于格栅网的上方,第一沉淀池的底部具有一倾斜段,倾斜段的底部设置有第一排污口,第一排污口处设置有疏通机构,排出口设置在倾斜段的上部,且位于格栅网的下方,第二沉淀池内设置有絮凝剂投放装置,第二沉淀池的底部设置有第二排污口;优点是能有效处理污泥且水处理效果好。

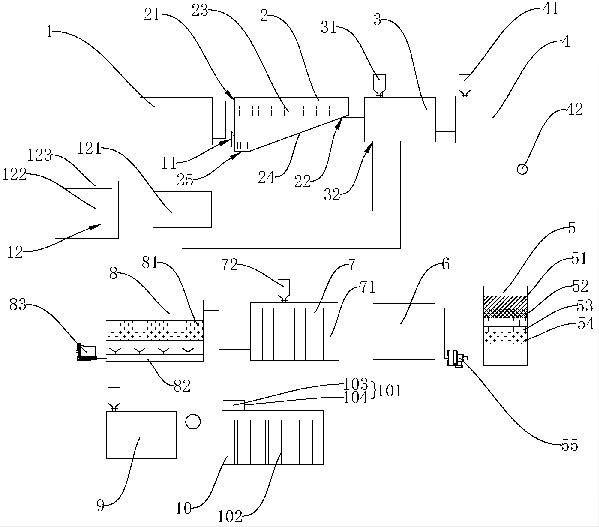

一体化污水设备供应:市政污水处理

  一体化污水设备供应:权利要求书

  1.一种市政污水处理系统,包括收集池,其特征在于:还包括依次连通的第一沉淀池、第二沉淀池、第一回调池、复合过滤池、水解酸化池、重金属处理池、生物曝气池和消毒池,所述的第一沉淀池与所述的收集池连通,所述的第一沉淀池一侧的侧壁上设置有排入口,所述的第一沉淀池另一侧的侧壁上设置有排出口,所述的第一沉淀池的顶部安装有格栅网,所述的排入口位于所述的格栅网的上方,所述的第一沉淀池的底部具有一倾斜段,所述的倾斜段的底部设置有第一排污口,所述的第一排污口处设置有疏通机构,所述的排出口设置在所述的倾斜段的上部,且位于所述的格栅网的下方,所述的第二沉淀池内设置有絮凝剂投放装置,所述的第二沉淀池的底部设置有第二排污口,所述的第一排污口和所述的第二排污口均与污泥处理装置连通,所述的第一回调池内设置有第一PH加药器,且所述的第一回调池和所述的复合过滤池之间设置有第一PH检测计,所述的生物曝气池和所述的消毒池之间设置有第二回调池。

  2.根据权利要求1所述的一种市政污水处理系统,其特征在于:所述的复合过滤池内由上至下依次设置有砂石过滤层、PP棉层、活性炭过滤层和生物处理层,所述的复合过滤池的上部通过进水管与所述的第一回调池连通,所述的复合过滤池的下部通过提升泵与所述的水解酸化池连通。

  3.根据权利要求1所述的一种市政污水处理系统,其特征在于:所述的重金属处理池内竖直间隔设置有多个离子交换柱,所述的离子交换柱为树脂交换柱。

  4.根据权利要求3所述的一种市政污水处理系统,其特征在于:所述的重金属处理池内还设置有加药箱,所述的加药箱内储放有重金属捕捉剂。

  5.根据权利要求1所述的一种市政污水处理系统,其特征在于:所述的生物曝气池内设置有生物填料层,且所述的生物曝气池的底部设置有曝气管,所述的曝气管的进口连接有曝气风机。

  6.根据权利要求1所述的一种市政污水处理系统,其特征在于:所述的消毒池内设置有加氯装置,且所述的消毒池的底部间隔设置有多个折流板。

  7.根据权利要求6所述的一种市政污水处理系统,其特征在于:所述的加氯装置包括加氯机和加氯管,所述的加氯机固定在所述的消毒池的顶部,所述的加氯管的一端与所述的加氯机的出口连接,所述的加氯管的另一端伸入设置在所述的消毒池内。

  8.根据权利要求1所述的一种市政污水处理系统,其特征在于:所述的疏通机构包括电机、第一带轮、同步带、第二带轮和疏通管,所述的第一沉淀池的侧壁设置一安装孔,所述的疏通管通过防水轴承可转动设置在所述的安装孔内,且所述的疏通管的一端固定有桨叶,所述的桨叶位于所述的第一沉淀池内,所述的疏通管的另一端同轴固定有第一带轮,所述的第一带轮通过所述的同步带与所述的第二带轮连接,所述的第二带轮同轴固定在所述的电机的输出轴上,所述的电机固定在所述的第一沉淀池的外侧壁上。

  9.根据权利要求1所述的一种市政污水处理系统,其特征在于:所述的污泥处理装置包括压滤机,所述的压滤机的进液口分别与所述的第一排污口和所述的第二排污口连通,所述的压滤机的出液口与所述的第二沉淀池相连通,所述的压滤机的出渣口连接有污泥储存室,所述的污泥储存室内固定有烘干机构。

  10.根据权利要求9所述的一种市政污水处理系统,其特征在于:所述的压滤机为板框压滤机。

  一体化污水设备供应:说明书

  一种市政污水处理系统

  一体化污水设备供应:技术领域

  本实用新型涉及污水处理领域,尤其涉及到一种市政污水处理系统。

  一体化污水设备供应:背景技术

  随着社会的进步和经济的发展,城市化的进度也随之加快,与此同时,市政污水越来越多,市政污水主要来源为生活污水和工业污水,生活污水是人们在日常生活活动中产生的废水,其包括厨房洗涤、淋浴、洗衣、冲洗厕所等所产生的污水,工业污水是指工厂未经处理或者处理不彻底的污水,这类水中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物,不管是生活污水还是工业污水,它们都会对环境造成较大的影响。

  一方面用水量不断增加,水资源日益紧缺,另一方面,污水排放量日益增多,对环境污染日益严重,因此处理上述污水是解决水资源不足和环境污染严重的关键,目前的市政污水处理比较常见的有生化处理,它们在处理掉污水的同时也带来了污泥难处理的难题,此外该类的市政污水处理装置存在处理速度慢、工作量大、处理不彻底的缺点,制约着城市的发展。

  一体化污水设备供应:发明内容

  本实用新型的主要目的在于提供一种能有效处理污泥且水处理效果好的市政污水处理系统。

  为达到以上目的,本实用新型采用的技术方案为:一种市政污水处理系统,包括收集池,还包括依次连通的第一沉淀池、第二沉淀池、第一回调池、复合过滤池、水解酸化池、重金属处理池、生物曝气池和消毒池,所述的第一沉淀池与所述的收集池连通,所述的第一沉淀池一侧的侧壁上设置有排入口,所述的第一沉淀池另一侧的侧壁上设置有排出口,所述的第一沉淀池的顶部安装有格栅网,所述的排入口位于所述的格栅网的上方,所述的第一沉淀池的底部具有一倾斜段,所述的倾斜段的底部设置有第一排污口,所述的第一排污口处设置有疏通机构,所述的排出口设置在所述的倾斜段的上部,且位于所述的格栅网的下方,所述的第二沉淀池内设置有絮凝剂投放装置,所述的第二沉淀池的底部设置有第二排污口,所述的第一排污口和所述的第二排污口均与污泥处理装置连通,所述的第一回调池内设置有第一PH加药器,且所述的第一回调池和所述的复合过滤池之间设置有第一PH检测计,所述的生物曝气池和所述的消毒池之间设置有第二回调池。

  所述的复合过滤池内由上至下依次设置有砂石过滤层、PP棉层、活性炭过滤层和生物处理层,所述的复合过滤池的上部通过进水管与所述的第一回调池连通,所述的复合过滤池的下部通过提升泵与所述的水解酸化池连通。该结构中,砂石过滤层起到粗过滤的作用,能拦截较大直径的杂质,PP棉层的作用是过滤水中直径大于5微米的胶体杂质,例如泥沙、铁锈、虫卵、悬浮物等,活性炭过滤层可有效除去水中的臭味以及多种重金属离子等有害物质,且使用寿命较长,生物处理层由生物载体材料和活性污泥生物菌种组成,通过生物处理的方式,较为环保,提升泵的设置加快了复合过滤池的过滤速度,能将过滤后的水输送至水解酸化池,进行下一步处理。

  所述的重金属处理池内竖直间隔设置有多个离子交换柱,所述的离子交换柱为树脂交换柱。该结构中,采用多个离子交换柱,使用成本低,交换率高,金属回收效果显著,且能够在恶劣环境下进行污水处理。

  所述的重金属处理池内还设置有加药箱,所述的加药箱内储放有重金属捕捉剂。该结构中,当检测出重金属处理池内的水中仍含有大量金属离子时,通过释放加药箱中的重金属捕捉剂来进一步提高处理速度。

  所述的生物曝气池内设置有生物填料层,且所述的生物曝气池的底部设置有曝气管,所述的曝气管的进口连接有曝气风机。生物曝气池的设置能够利用好氧微生物的作用除去有机物,节能环保,曝气风机的设置来提高水中的含氧量。

  所述的消毒池内设置有加氯装置,且所述的消毒池的底部间隔设置有多个折流板。该结构中,折流板的设置能延缓水在消毒池内停留的时间,从而使消毒更彻底。

  所述的加氯装置包括加氯机和加氯管,所述的加氯机固定在所述的消毒池的顶部,所述的加氯管的一端与所述的加氯机的出口连接,所述的加氯管的另一端伸入设置在所述的消毒池内。该结构中,加氯机为现有技术,其将氯气通过加氯管释放在消毒池内,进行消毒净化处理。

  所述的疏通机构包括电机、第一带轮、同步带、第二带轮和疏通管,所述的第一沉淀池的侧壁设置一安装孔,所述的疏通管通过防水轴承可转动设置在所述的安装孔内,且所述的疏通管的一端固定有桨叶,所述的桨叶位于所述的第一沉淀池内,所述的疏通管的另一端同轴固定有第一带轮,所述的第一带轮通过所述的同步带与所述的第二带轮连接,所述的第二带轮同轴固定在所述的电机的输出轴上,所述的电机固定在所述的第一沉淀池的外侧壁上。当第一污泥池出现堵塞现象时,通过启动电机,使电机带动第二带轮转动,第二带轮则通过同步带带动第一带轮转动,在第一带轮的带动下,疏通管开始转动,从而使桨叶发生转动,对结块的淤泥进行破碎处理,以方便落料。

  所述的污泥处理装置包括压滤机,所述的压滤机的进液口分别与所述的第一排污口和所述的第二排污口连通,所述的压滤机的出液口与所述的第二沉淀池相连通,所述的压滤机的出渣口连接有污泥储存室,所述的污泥储存室内固定有烘干机构。压滤机能实现固液分离,处理后的水能够回流到第二沉淀池,减少浪费,污泥储存室的作用能够烘干污泥,以便于后续处理。

  所述的压滤机为板框压滤机。

  与现有技术相比,本实用新型的优点在于:第一沉淀池的设置起到预过滤的作用,大颗粒杂质被拦截在格栅网处,第一沉淀池的底部设置的倾斜段能够利用重力的作用,使杂质自然沿着倾斜段落到第一排污口处,便于收集,疏通机构的设置能够在第一污泥池发生堵塞时,进行疏通,从而不影响后续处理;第二沉淀池的设置能够将未处理的污泥再次沉淀下来,其中絮凝剂投放装置使污水中的胶体和细小悬浮物聚集成具有可分离特性的絮凝体,便于后续处理;污泥处理装置能够收集污泥,避免污泥的浪费;第一回调池的设置能够根据流入水的PH,进行调节,使水尽量呈中性;复合过滤池的设置能够去除水中的金属杂质,改善水的气味,使水变澄清;水解酸化池利用水解菌、酸化菌将水中不溶性有机物水解为溶解性有机物,将难生物降解的大分子物质转化为易生物降解的小分子物质的过程,从而改善废水的可生化性,为后续生化处理提供良好的水质环境;重金属处理池能够吸附水中的重金属成分;生物曝气池的设置能够利用好氧微生物的作用除去有机物,节能环保;消毒池则将水进行消毒处理,使其符合利用标准;本实用新型能有效处理污泥且水处理效果好。
