一体化污水设备生产厂家:污水采样装置

来源:四川名膜 时间:2020-04-17 14:30:23 浏览:

  一体化污水设备生产厂家:本发明公开了一种污水采样装置,其中,包括:基座;控制模块;供电模块,供电模块还包括太阳能板和二次电池;以及采样部,采样部还包括采样桶、第一电动机、绕线轮、柔性绳;控制模块分别与供电模块、第一电动机电性耦接;柔性绳的一端绕设于绕线轮,另一端连接于采样桶。本发明首先通过控制模块打开第一电动机,第一电动机开始工作,带动绕线轮转动,同时释放缠绕在绕线轮上柔性绳,同时柔性绳另一端的采样桶由自身的重力向下移动,通过控制模块使第一电动机转动,从而保证柔性绳能够带动采样桶降落,这样污水采样装置能够自动的进行污水样品采集,避免了用户手动采样滑落水中发生危险。

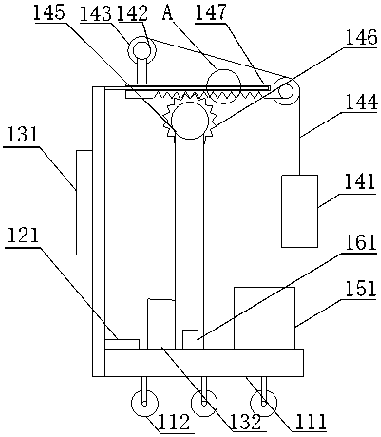

一体化污水设备生产厂家:污水采样装置

  一体化污水设备生产厂家:权利要求书

  1.一种污水采样装置,其特征在于,包括:

  基座;

  控制模块;

  供电模块,所述供电模块还包括太阳能板和二次电池;以及

  采样部,所述采样部还包括采样桶、第一电动机、绕线轮、柔性绳;

  其中,所述控制模块分别与所述供电模块、所述第一电动机电性耦接;

  其中,所述柔性绳的一端绕设于所述绕线轮,另一端连接于所述采样桶。

  2.根据权利要求1所述的污水采样装置,其特征在于,包括:

  所述采样桶的材料密度在1.1g/cm³~1.2g/cm³之间,所述采样桶之上还涂覆有一层防腐蚀涂层,所述防腐蚀涂层之外涂覆还有一层疏水涂层。

  3.根据权利要求2所述的污水采样装置,其特征在于,还包括:

  采样桶配重,所述采样桶配重的密度至少2g/cm³,所述采样桶配重用于当所述采样桶无法下沉时,设置于所述采样桶之上从而提高所述采样桶的密度。

  4.根据权利要求3所述的污水采样装置,其特征在于,

  所述采样桶还包括自控阀门,所述自控阀门设置于所述采样桶底部,所述自控阀门与所述控制模块电性耦接。

  5.根据权利要求4所述的污水采样装置,其特征在于,

  所述采样桶还包括出气阀,所述出气阀设置于所述采样桶顶部。

  6.根据权利要求5所述的污水采样装置,其特征在于,

  所述采样桶还包括液位传感器,所述液位传感器设置于所述采样桶的外层,所述液位传感器与所述控制模块电性耦接。

  7.根据权利要求1所述的污水采样装置,其特征在于,

  所述采样部还包括第二电动机、传动齿轮和齿轮传动伸缩托架,所述第二电动机带动传动齿轮转动,所述传动齿轮与所述齿轮传动伸缩托架配合,从而带动齿轮传动伸缩托架向前移动。

  8.根据权利要求7所述的污水采样装置,其特征在于,

  所述齿轮传动伸缩托架还包括齿条、滑槽、滑杆。

  9.根据权利要求6所述的污水采样装置,其特征在于,还包括:

  GPRS定位器,所述GPRS定位器与所述控制模块电性耦接,所述GPRS定位器用于记录所述污水采样装置每次采样的采样地点,并将位置信号上报所述控制模块。

  10.根据权利要求9所述的污水采样装置,其特征在于,还包括:

  多格污水存样器,所述多格污水存样器包括至少两个并列设置的污水存样格,所述多格污水存样器设置于所述基座之上。

  说明书

  一体化污水设备生产厂家:一种污水采样装置

  技术领域

  本发明涉及采样设备技术领域,特别涉及一种污水采样装置。

  一体化污水设备生产厂家:背景技术

  污水采样装置是满足各类环境条件下的水质采样,适用于各级环境监测站、污水处理厂、水利、水务及科研院所,对工业污水排放口、江、河、湖、海等水样的采集的仪器。

  现有的污水采样装置是通过牵引绳的牵引将采样桶投放到污水中进行采样,因为牵引绳另一端没有缠绕装置,所以用户只能站在污水区沿岸手动收放牵引绳,然后采样桶由自身的重力带动牵引绳降落到污水中,当采样桶采集到污水样品后,用户通过牵引绳提起采样桶,从而将污水样品采集。

  但是,随着社会的发展,水污染问题越来越严重,需要污水采样的水域越来越多,用户使用或操纵器械进行人工污水采样时,用户需要站在污水区沿岸作业,这种污水采样方式采样效率低,且存在有滑落水中的危险。

  一体化污水设备生产厂家:发明内容

  本发明主要解决的技术问题是提供一种污水采样装置,解决了人工进行污水采样的采样效率低、且用户有滑落水中的危险的问题。

  为解决上述技术问题,本发明采用的一个技术方案是:提供一种污水采样装置,所述装置包括:基座;控制模块;供电模块,供电模块还包括太阳能板和二次电池;以及采样部,采样部还包括采样桶、第一电动机、绕线轮、柔性绳;控制模块分别与所述供电模块、第一电动机电性耦接;柔性绳的一端连接于所述绕线轮,另一端连接于所述采样桶。

  其中,所述采样桶的材料密度在1.1g/cm³~1.2g/cm³之间,所述采样桶之上还涂覆有一层防腐蚀涂层,所述防腐蚀涂层之外涂覆还有一层疏水涂层。

  其中,采样桶配重,所述采样桶配重的密度至少2g/cm³,所述采样桶配重用于当所述采样桶无法下沉时,设置于所述采样桶之上从而提高所述采样桶的密度。

  其中,所述采样桶还包括自控阀门,所述自控阀门设置于所述采样桶底部,所述自控阀门与所述控制模块电性耦接。

  其中,所述采样桶还包括出气阀,所述出气阀设置于所述采样桶顶部。

  其中,所述采样桶还包括液位传感器,所述液位传感器设置于所述采样桶的外层,所述液位传感器与所述控制模块电性耦接。

  其中,所述采样部还包括第二电动机、传动齿轮、齿轮传动伸缩托架,所述第二电动机带动传动齿轮转动,所述传动齿轮与所述齿轮传动伸缩托架配合,从而带动齿轮传动伸缩托架向前移动。

  其中,所述齿轮传动伸缩托架还包括齿条、滑槽、滑杆。

  其中,GPRS定位器,所述GPRS定位器与所述控制模块电性耦接,所述GPRS定位器用于记录所述污水采样装置每次采样的采样地点,并将位置信号上报所述控制模块。

  其中,多格污水存样器,所述多格污水存样器包括至少两个并列设置的污水存样格,所述多格污水存样器设置于所述基座之上。

  以上方案,首先控制模块通过控制电路打开第一电动机,同时二次电池为装置供电,并且太阳能板将太阳能转化为电能储存在二次电池中,第一电动机开始工作,带动绕线轮转动,同时释放缠绕在绕线轮上柔性绳,同时柔性绳另一端的采样桶由自身的重力向下移动,通过控制模块使第一电动机转动,从而保证柔性绳能够带动采样桶降落,这样污水采样装置能够自动的进行污水样品采集,避免了用户手动采样滑落水中发生危险。
