污水设备厂家排名:防堵型环境工程用污水处理池

来源:四川名膜 时间:2020-03-24 16:25:13 浏览:

  污水设备厂家排名:本实用新型公开了一种防堵型环境工程用污水处理池,包括池体,所述池体的右侧侧壁靠近底部处安装有出水管,所述池体的顶部靠近左右两侧处分别活动连接有梯形框体,所述梯形框体的左右两侧内壁之间固定连接有横板,位于右侧的所述梯形框体内设置有转动杆,所述转动杆的顶端固定连接有第一伞形齿轮,所述第一伞形齿轮的顶部通过转轴和轴承与横板的底部活动连接,所述第一伞形齿轮的左侧啮合有第二伞形齿轮,所述第二伞形齿轮的左侧侧壁通过转轴和轴承与梯形框体的左侧内壁活动连接,位于右侧的所述梯形框体的左侧外壁上安装有伺服电机。本实用新型通过一系列的结构使得本装置具有不易堵塞和清理便捷等特点。

污水设备厂家排名:防堵型环境工程用污水处理池

  污水设备厂家排名:权利要求书

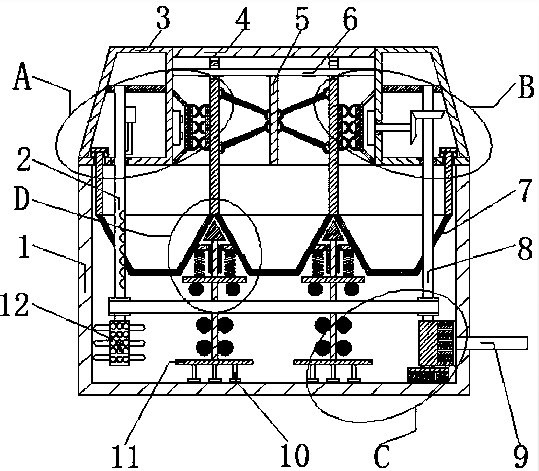

  1.一种防堵型环境工程用污水处理池,包括池体(1),所述池体(1)的右侧侧壁靠近底部处安装有出水管(9),其特征在于:所述池体(1)的顶部靠近左右两侧处分别活动连接有梯形框体(3),所述梯形框体(3)的左右两侧内壁之间固定连接有横板(22),位于右侧的所述梯形框体(3)内设置有转动杆(8),所述转动杆(8)的顶端固定连接有第一伞形齿轮(24),所述第一伞形齿轮(24)的顶部通过转轴和轴承与横板(22)的底部活动连接,所述第一伞形齿轮(24)的左侧啮合有第二伞形齿轮(25),所述第二伞形齿轮(25)的左侧侧壁通过转轴和轴承与梯形框体(3)的左侧内壁活动连接,位于右侧的所述梯形框体(3)的左侧外壁上安装有伺服电机(26),所述第二伞形齿轮(25)上的转轴左端穿过轴承的内圈,并贯穿梯形框体(3)的左侧侧壁与伺服电机(26)的输出轴固定连接,所述转动杆(8)的底端穿过轴承的内圈,并贯穿梯形框体(3)的底部延伸到池体(1)内固定连接有固定板(29),所述固定板(29)的右侧侧壁和底部上分别安装有清理刷(30),位于右侧的所述清理刷(30)与出水管(9)相对应,位于底部的所述清理刷(30)的底部与池体(1)的内腔底部相接触,所述池体(1)内靠近顶部处沿水平方向上活动连接有若干个均匀分布的梯形筛网(7),且相邻的两个梯形筛网(7)之间固定连接,所述梯形框体(3)内靠近底部处设置有T形杆(13),且梯形框体(3)底部上开设有与T形杆(13)相匹配的通孔,所述T形杆(13)的底端穿过通孔,并延伸到池体(1)内与梯形筛网(7)的顶部固定连接,所述T形杆(13)的底部与梯形框体(3)的内腔底部之间固定连接有若干个均匀分布的圆形弹簧(14)。

  2.根据权利要求1所述的一种防堵型环境工程用污水处理池,其特征在于:位于左侧的所述梯形框体(3)内设置有导气管(2),所述导气管(2)的顶端和底端分别通过轴承与梯形框体(3)的内腔顶部和内腔底部活动连接,且所述导气管(2)的底端穿过轴承的内圈,并贯穿梯形框体(3)的底部延伸到池体(1)内固定连接有喷气管(12),所述导气管(2)和转动杆(8)之间靠近底部处通过槽轮传动连接有传动带,所述导气管(2)的右侧侧壁靠近顶部处安装有气泵(23),所述气泵(23)的底部出气口上套接有连接管(15),所述连接管(15)的底端与导气管(2)相连通,所述导气管(2)的右侧侧壁靠近底部处开设有若干个均匀分布的出气口,位于左侧的所述梯形框体(3)的右侧侧壁上安装有蓄电池(16)。

  3.根据权利要求2所述的一种防堵型环境工程用污水处理池,其特征在于:两个所述梯形框体(3)之间靠近顶部处固定连接有顶板(4),所述顶板(4)的下方靠近左右两侧处分别设置有竖板(17),所述竖板(17)的底部延伸到池体(1)内与梯形筛网(7)的顶部固定连接,所述竖板(17)的侧壁靠近顶部处开设有滑孔,且滑孔内套设有圆杆(6),所述圆杆(6)的左右两端分别穿过滑孔与两个梯形框体(3)的侧壁固定连接,两个所述竖板(17)之间设置有连接板(5),所述连接板(5)的顶部与圆杆(6)的底部固定连接,所述竖板(17)与连接板(5)相对的侧壁以及连接板(5)的左右两侧壁上分别安装有两个弧形固定环(19),位于水平方向上相邻的两个所述弧形固定环(19)之间固定连接有弹力绳(18),所述梯形框体(3)与竖板(17)相对的侧壁靠近底部处固定连接有梯形盒体(21),且所述伺服电机(26)和蓄电池(16)位于梯形盒体(21)内,并且所述梯形盒体(21)的侧壁和竖板(17)的侧壁之间固定连接有若干个均匀分布的弧形弹簧(20)。

  4.根据权利要求1所述的一种防堵型环境工程用污水处理池,其特征在于:两个相邻的所述梯形筛网(7)之间固定连接有直板(31),所述直板(31)上开设有安装槽,且安装槽内安装有粗管(33),所述粗管(33)内套设有细杆(34),所述细杆(34)的顶端穿过粗管(33),并延伸到直板(31)的上方固定连接有三角形固定块(35),所述细杆(34)的底端穿过粗管(33)固定连接有T形板(27),所述T形板(27)的顶部和直板(31)的底部靠近左右两侧处分别固定连接有压缩弹簧(32)。

  5.根据权利要求4所述的一种防堵型环境工程用污水处理池,其特征在于:所述T形板(27)的底部固定连接有活动板(11),所述活动板(11)的底部固定连接有若干个均匀分布的刮泥板(10),且所述刮泥板(10)的底部与池体(1)的内腔底部相接触,所述T形板(27)的底部靠近左右两侧处以及左右两侧壁上分别安装有浮力球(28)。

  污水设备厂家排名:说明书

  一种防堵型环境工程用污水处理池

  污水设备厂家排名:技术领域

  本实用新型涉及污水处理池技术领域,具体为一种防堵型环境工程用污水处理池。

  污水设备厂家排名:背景技术

  污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域,也越来越多地走进寻常百姓的日常生活。按污水来源分类,污水处理一般分为生产污水处理和生活污水处理。目前,市场上的污水处理池在使用时往往会造成堵塞,从而会导致其无法正常工作,同时其清理不便捷,影响使用。

  实用新型内容

  本实用新型解决的技术问题在于克服现有技术的易堵塞和清理不便捷等缺陷,提供一种防堵型环境工程用污水处理池。所述一种防堵型环境工程用污水处理池具有不易堵塞和清理便捷等特点。

  为实现上述目的,本实用新型提供如下技术方案:一种防堵型环境工程用污水处理池,包括池体,所述池体的右侧侧壁靠近底部处安装有出水管,所述池体的顶部靠近左右两侧处分别活动连接有梯形框体,所述梯形框体的左右两侧内壁之间固定连接有横板,位于右侧的所述梯形框体内设置有转动杆,所述转动杆的顶端固定连接有第一伞形齿轮,所述第一伞形齿轮的顶部通过转轴和轴承与横板的底部活动连接,所述第一伞形齿轮的左侧啮合有第二伞形齿轮,所述第二伞形齿轮的左侧侧壁通过转轴和轴承与梯形框体的左侧内壁活动连接,位于右侧的所述梯形框体的左侧外壁上安装有伺服电机,所述第二伞形齿轮上的转轴左端穿过轴承的内圈,并贯穿梯形框体的左侧侧壁与伺服电机的输出轴固定连接,所述转动杆的底端穿过轴承的内圈,并贯穿梯形框体的底部延伸到池体内固定连接有固定板,所述固定板的右侧侧壁和底部上分别安装有清理刷,位于右侧的所述清理刷与出水管相对应,位于底部的所述清理刷的底部与池体的内腔底部相接触,所述池体内靠近顶部处沿水平方向上活动连接有若干个均匀分布的梯形筛网,且相邻的两个梯形筛网之间固定连接,所述梯形框体内靠近底部处设置有T形杆,且梯形框体底部上开设有与T形杆相匹配的通孔,所述T形杆的底端穿过通孔,并延伸到池体内与梯形筛网的顶部固定连接,所述T形杆的底部与梯形框体的内腔底部之间固定连接有若干个均匀分布的圆形弹簧。

  优选的,位于左侧的所述梯形框体内设置有导气管,所述导气管的顶端和底端分别通过轴承与梯形框体的内腔顶部和内腔底部活动连接,且所述导气管的底端穿过轴承的内圈,并贯穿梯形框体的底部延伸到池体内固定连接有喷气管,所述导气管和转动杆之间靠近底部处通过槽轮传动连接有传动带,所述导气管的右侧侧壁靠近顶部处安装有气泵,所述气泵的底部出气口上套接有连接管,所述连接管的底端与导气管相连通,所述导气管的右侧侧壁靠近底部处开设有若干个均匀分布的出气口,位于左侧的所述梯形框体的右侧侧壁上安装有蓄电池。

  优选的,两个所述梯形框体之间靠近顶部处固定连接有顶板,所述顶板的下方靠近左右两侧处分别设置有竖板,所述竖板的底部延伸到池体内与梯形筛网的顶部固定连接,所述竖板的侧壁靠近顶部处开设有滑孔,且滑孔内套设有圆杆,所述圆杆的左右两端分别穿过滑孔与两个梯形框体的侧壁固定连接,两个所述竖板之间设置有连接板,所述连接板的顶部与圆杆的底部固定连接,所述竖板与连接板相对的侧壁以及连接板的左右两侧壁上分别安装有两个弧形固定环,位于水平方向上相邻的两个所述弧形固定环之间固定连接有弹力绳,所述梯形框体与竖板相对的侧壁靠近底部处固定连接有梯形盒体,且所述伺服电机和蓄电池位于梯形盒体内,并且所述梯形盒体的侧壁和竖板的侧壁之间固定连接有若干个均匀分布的弧形弹簧。

  优选的,两个相邻的所述梯形筛网之间固定连接有直板,所述直板上开设有安装槽,且安装槽内安装有粗管,所述粗管内套设有细杆,所述细杆的顶端穿过粗管,并延伸到直板的上方固定连接有三角形固定块,所述细杆的底端穿过粗管固定连接有T形板,所述T形板的顶部和直板的底部靠近左右两侧处分别固定连接有压缩弹簧。

  优选的,所述T形板的底部固定连接有活动板,所述活动板的底部固定连接有若干个均匀分布的刮泥板,且所述刮泥板的底部与池体的内腔底部相接触,所述T形板的底部靠近左右两侧处以及左右两侧壁上分别安装有浮力球。

  与现有技术相比,本实用新型的有益效果是:

  1、本实用新型通过伺服电机、第二伞形齿轮和第一伞形齿轮之间的相互配合,可实现带动转动杆转动,从而可实现带动清理刷进行转动,进而可实现清理刷对出水管和池体内腔底部进行清理,可有效的防止出水管造成的堵塞,从而可有效的提高其工作效率;

  2、通过顶板、圆杆、连接板、竖板和梯形筛网之间的相互配合,可实现对池体内的污水进行过滤,从而可有效的防止池体由于污泥堆积而造成的堵塞;

  3、通过气泵、连接管、导气管和喷气管之间的相互配合,可实现带动池体内水的循环流动,从而可实现通过浮力球带动梯形筛网进行抖动,同时可实现带动刮泥板在池体内腔底部的运动,从而可实现对池体内腔底部进行清理,达到便捷清理的目的,方便使用。
