污水处理系统用污泥脱水技术

来源:四川名膜 时间:2019-12-26 08:56:46 浏览:

本发明一种用于污水处理系统污泥脱水装置公开了一种通过叠螺叶的旋转对污泥进行输送挤压脱水,且通过套环的偏心式旋转对固定壳内壁污泥进行去除的脱水装置,其特征在于电机壳置于固定壳一端,所述固定壳靠近一端顶部开有进泥槽,进泥斗置于固定壳顶部,且和进泥槽相对应连通,所述固定壳另一端侧壁上开有出泥槽,排泥管置于固定壳侧壁上,且和出泥槽相对应连通,所述进泥斗的宽度从上向下逐渐减小,所述排泥管斜向放置,排水管斜向置于固定壳另一端端面底部,电机置于电机壳内,转轴置于固定壳内,所述转轴一端通过支撑轴承置于固定壳另一端上,所述转轴的另一端穿过固定壳一端和电机的电机轴相连接,所述转轴和固定壳一端之间置有支撑轴承。

污水处理系统用污泥脱水技术



  权利要求书

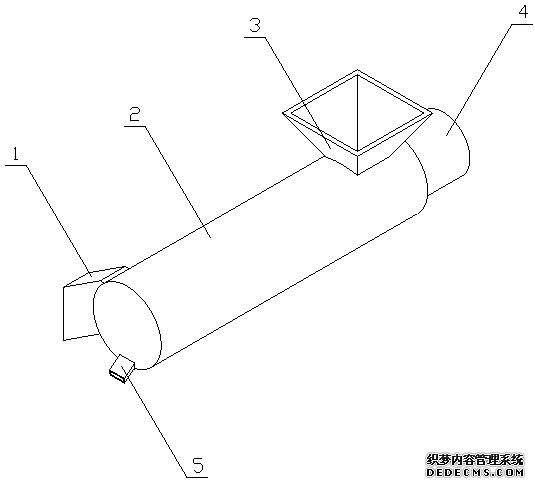

  1.一种用于污水处理系统污泥脱水装置,其特征是:由排泥管、固定壳、进泥斗、电机壳、排水管、支撑轴承、电机、转轴、叠螺叶、套环、排水槽、环凹槽、拦网和排水孔组成,电机壳置于固定壳一端,所述固定壳靠近一端顶部开有进泥槽,进泥斗置于固定壳顶部,且和进泥槽相对应连通,所述固定壳另一端侧壁上开有出泥槽,排泥管置于固定壳侧壁上,且和出泥槽相对应连通,排水管斜向置于固定壳另一端端面底部,电机置于电机壳内,转轴置于固定壳内,所述转轴一端通过支撑轴承置于固定壳另一端上,所述转轴的另一端穿过固定壳一端和电机的电机轴相连接,所述转轴和固定壳一端之间置有支撑轴承,叠螺叶置于转轴上,且位于固定壳内,所述固定壳内壁上等距开有多个环凹槽,多个套环分别套置于螺旋叶片外侧,且分别位于多个环凹槽内,所述固定壳底部壁内开有排水槽,所述排水槽一端和排水管相对应连通,所述固定壳底部内壁上开有多个排水孔,且分别和排水槽相连通,所述排水孔内置有拦网。

  2.根据权利要求1所述的一种用于污水处理系统污泥脱水装置,其特征在于所述叠螺叶外侧边置有多个刮片,且和多个套环间隔分布,所述套环内侧面置有接触面,且接触面宽度大于套环厚度。

  3.根据权利要求1所述的一种用于污水处理系统污泥脱水装置,其特征在于所述套环的一端内侧面为斜面,且斜面位于套环靠近排泥管的一端。

  4.根据权利要求1所述的一种用于污水处理系统污泥脱水装置,其特征在于所述进泥斗的宽度从上向下逐渐减小。

  5.根据权利要求1所述的一种用于污水处理系统污泥脱水装置,其特征在于所述排泥管斜向放置。

  6.根据权利要求1或2所述的一种用于污水处理系统污泥脱水装置,其特征在于所述叠螺叶的螺距从转轴另一端向一端逐渐减小。

  7.根据权利要求1所述的一种用于污水处理系统污泥脱水装置,其特征在于所述环凹槽的外径大于套环的外径,能够在叠螺叶转动过程中,使套环能够在环凹槽内进行偏心式的旋转,进而对固定壳内壁进行除泥。

  8.根据权利要求1所述的一种用于污水处理系统污泥脱水装置,其特征在于所述套环的内侧壁弧形面和叠螺叶的外侧面相切,能够在套环偏心式旋转时,对套环进行限位,且相切面能够对叠螺叶外侧面进行碰撞除泥。

  9.根据权利要求1所述的一种用于污水处理系统污泥脱水装置,其特征在于所述排水孔的进口小、出口大。

  10.根据权利要求1所述的一种用于污水处理系统污泥脱水装置,其特征在于所述排水槽的深度大于固定壳壁厚的二分之一。

  说明书

  一种用于污水处理系统污泥脱水装置

  技术领域

  本发明一种用于污水处理系统污泥脱水装置,涉及一种污水处理时,对沉降的污泥进行脱水处理的装置,属于污水处理领域。特别涉及一种通过叠螺叶的旋转对污泥进行输送挤压脱水,且通过套环的偏心式旋转对固定壳内壁污泥进行去除的脱水装置。

  背景技术

  污水处理系统在进行处理污水时,除了污水自身沉淀带来的污泥外,一般污水处理时采用的生物法处理污水也会带来大量的污泥,而现有的处理系统中的在将污泥沉积过滤后,在对其沉降后的污泥进行排泥处理时,这些沉降污泥往往含水量较高需进行适当的脱干后才能方便进行集中收集来回收利用,现有技术中对于污泥的脱干一般采用叠螺机进行脱干,但是现有的叠螺机由于污泥含水量高容易粘黏在管道内壁上对叠螺叶和转轴造成负荷,引起其损坏,同时当管道污泥带有泥间隙时,会造成叠螺机的挤压脱干力不足,影响脱干的效果。

  公告号CN205773997U公开了一种叠螺式污泥脱水机的背压装置,同时也公开了具有该背压装置的叠螺机,该背压装置包括安装于污泥脱水机的出泥口处的背压板,所述背压板和污泥脱水机的叠螺体的下游端部之间形成了出泥间隙,所述背压板活动套装于污泥脱水机的主轴上,所述污泥脱水机上位于背压板的上游侧或者下游侧设置有主动驱动背压板轴向移动调节背压力的主动调压装置,该装置其叠螺机管道容易粘黏污泥给叠螺轴、电机和叶片带来较大的负荷。

  公告号CN205803290U公开了一种污水厂污泥脱水装置,包括污泥分解间、污泥浓缩装置、污泥消化装置、污泥脱水装置、工作间、排水间、二次污泥脱水间和干燥污泥储存间,所述污泥分解间内部设有污泥浓缩装置和污泥消化装置,所述污泥分解间一侧连接污泥脱水装置,所述污泥脱水装置一侧设有污泥排出口,所述污泥排出口一端连接污泥输送管,所述污泥输送管位于二次污泥脱水间内部,所述二次污泥脱水间内部设有二次污泥脱水装置,该装置带有多个污泥处理环节,所耗费时间长且耗能和成本较高,不适合小型处理厂的使用。

  发明内容

  为了改善上述情况,本发明一种用于污水处理系统污泥脱水装置提供了一种通过叠螺叶的旋转对污泥进行输送挤压脱水,且通过套环的偏心式旋转对固定壳内壁污泥进行去除的脱水装置。

  本发明一种用于污水处理系统污泥脱水装置是这样实现的:本发明一种用于污水处理系统污泥脱水装置由排泥管、固定壳、进泥斗、电机壳、排水管、支撑轴承、电机、转轴、叠螺叶、套环、排水槽、环凹槽、拦网和排水孔组成,电机壳置于固定壳一端,所述固定壳靠近一端顶部开有进泥槽,进泥斗置于固定壳顶部,且和进泥槽相对应连通,所述固定壳另一端侧壁上开有出泥槽,排泥管置于固定壳侧壁上,且和出泥槽相对应连通,所述进泥斗的宽度从上向下逐渐减小,所述排泥管斜向放置,排水管斜向置于固定壳另一端端面底部,电机置于电机壳内,转轴置于固定壳内,所述转轴一端通过支撑轴承置于固定壳另一端上,所述转轴的另一端穿过固定壳一端和电机的电机轴相连接,所述转轴和固定壳一端之间置有支撑轴承,叠螺叶置于转轴上,且位于固定壳内,所述叠螺叶的螺距从转轴另一端向一端逐渐减小,所述固定壳内壁上等距开有多个环凹槽,多个套环分别套置于螺旋叶片外侧,且分别位于多个环凹槽内,所述环凹槽的外径大于套环的外径,所述套环的内侧壁弧形面和叠螺叶的外侧面相切,所述固定壳底部壁内开有排水槽,所述排水槽一端和排水管相对应连通,所述固定壳底部内壁上开有多个排水孔,且分别和排水槽相连通,所述排水孔内置有拦网,所述排水孔的进口小、出口大,所述排水槽的深度大于固定壳壁厚的二分之一;

  进一步的,所述叠螺叶外侧边置有多个刮片,且和多个套环间隔分布,所述套环内侧面置有接触面,且接触面宽度大于套环厚度,所述刮片上置有多个刮齿,所述刮齿为三角形结构;

  进一步的,所述套环的一端内侧面为斜面,且斜面位于套环靠近排泥管的一端。

  有益效果。

  一、跟随叠螺叶活动的套环结构可防止污泥粘黏固定壳内壁,减轻其对叠螺叶和转轴的负荷。

  二、螺距逐渐缩小的叠螺叶结构可减少泥间隙的影响,同时在进行脱干时逐渐增加挤压力,提高脱干的效果。

  三、结构简单,成本低廉,适合小型处理厂使用。
