成都工业给水排水处理工艺

来源:四川名膜 时间:2020-06-22 16:17:11 浏览:

本发明公开了一种工业给水排水处理系统及方法,包括给水系统、排水系统,它还包括回用水系统;给水系统通过排水系统与回用水系统相连接;一种工业给水排水处理系统的方法,包括以下步骤:生活废水处理;生活污水处理;生产冷水处理。本发明通过集水池对工业生产中污染较轻的废水进行收集过滤净化,净化后的水流又循环使用,从而实现了对污染程度较轻的废水回收再利用,极大程度上节约了工厂的水资源消耗;通过蓄热箱对余热进行有效提取并储存,所储存的热量可自用也可向外输送至外部供其他厂区使用,真正实现能源回收再利用,大大降低了对环境的污染,为企业节能减排,降低企业运行成本的同时增加了企业收入,也大大缩短投资运行成本的回收周期。

成都工业给水排水处理工艺



  权利要求书

  1.一种工业给水排水处理系统,包括给水系统、排水系统,其特征在于:它还包括回用水系统;所述给水系统通过排水系统与回用水系统相连接;

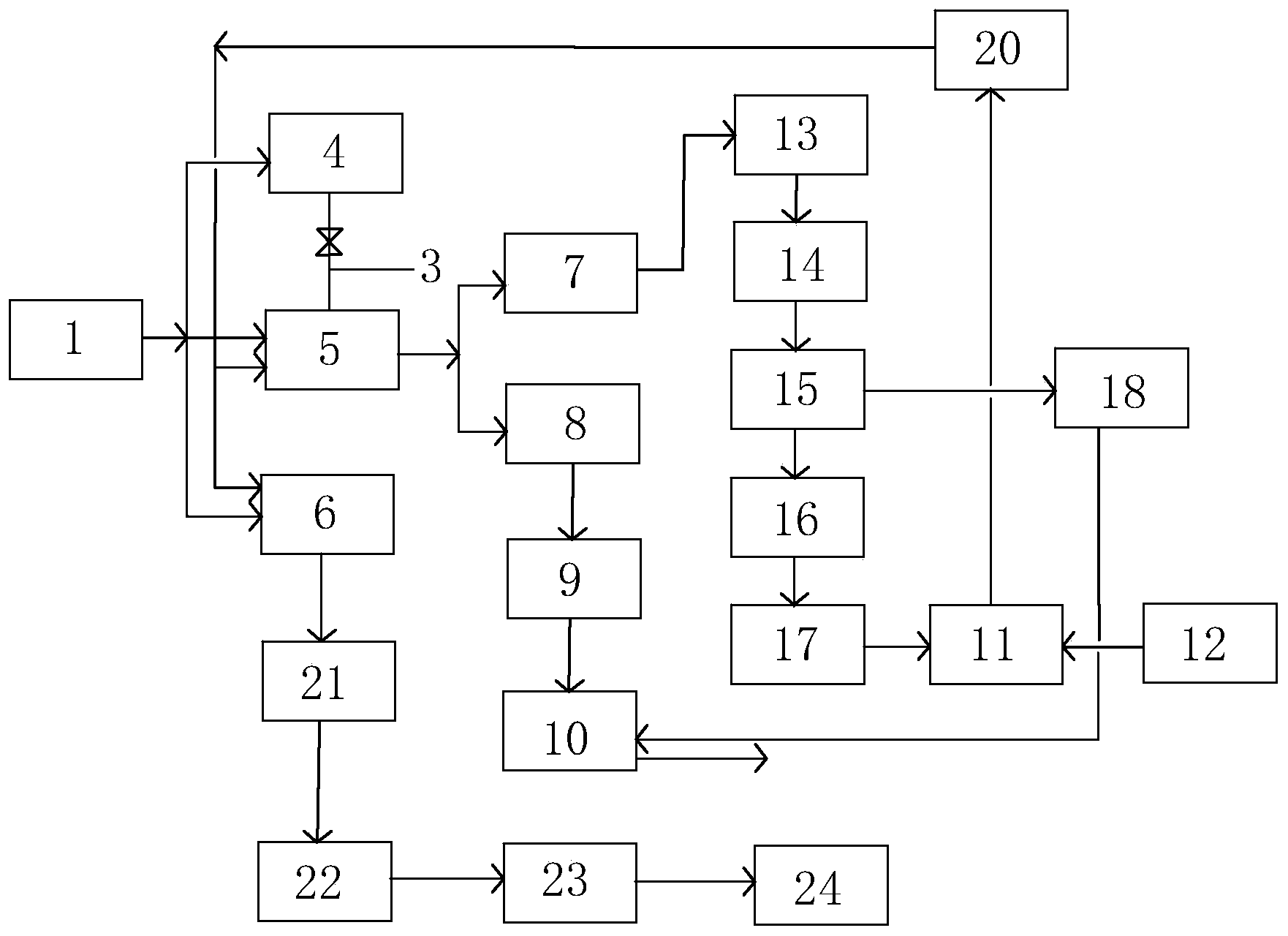

  所述给水系统包括室外给水管(1);所述室外给水管(1)通过管道分别与消防用水管道(4)、生活给水管道(5)、生产用水管道(6)相连接;所述生活给水管道(5)产生的废水分别经生活废水排出管(7)、生活污水排出管(8)排出;所述生活废水排出管(7)与过滤装置相连接;所述过滤装置通过清水管道与集水池(11)相连接;所述生活污水排出管(8)通过污水收集池(9)与沼气池(10)相连接;所述沼气池(10)与沼气发电机相连接;

  所述生产用水管道(6)通过工业设备与冷却水回水管路(21)相连接;所述冷却水回水管路(21)与换热水箱(22)相连接;所述换热水箱(22)内设置有换热器;换热水箱(22)通过导热管与蓄热箱(23)相连接;

  所述回用水系统包括集水池(11);所述集水池(11)还与雨水汇流渠(12)相连接;集水池(11)通过管道与超滤过滤器(20)相连接;所述超滤过滤器(20)的出水口通过回水管分别与生产用水管道(6)、生活给水管道(5)相连接;

  所述集水池(11)的中部竖直设置有伸缩轴(111);伸缩轴(111)的顶部设置有气缸(112);所述气缸(112)的顶部与转盘(113)固定相接;所述转盘(113)的顶部与电机(114)的输出轴相连接;所述伸缩轴(111)上设置有可拆卸的过滤层;所述过滤层的圆周上匹配设置有集物槽(115);通过过滤层对进入集水池(11)的水进行过滤处理,不仅实现了初过滤,而且方便清理集物槽(115)。

  2.根据权利要求1所述的工业给水排水处理系统,其特征在于:所述过滤装置包括网式过滤器(13)、絮凝反应池(14);所述网式过滤器(13)的一端与生活废水排出管(7)相连接、另一端与絮凝反应池(14)相连接;所述絮凝反应池(14)通过第一沉淀池(15)与静电反应池(16)相连接;所述静电反应池(16)通过厌氧反应池(17)与集水池(11)相连接。

  3.根据权利要求2所述的工业给水排水处理系统,其特征在于:所述伸缩轴(111)上的过滤层包括由上而下依次设置的磁性碎石层(116)、石英砂层(117)、活性炭层(118);伸缩轴(111)的底部通过轴承与集水池(11)相连接。

  4.根据权利要求3所述的工业给水排水处理系统,其特征在于:所述消防用水管道(4)通过一号管道(3)与生活给水管道(5)相连通;所述一号管道(3)上匹配设置有电磁阀。

  5.根据权利要求4所述的工业给水排水处理系统,其特征在于:所述蓄热箱(23)为保温箱体,蓄热箱(23)内设置有若干蓄热棒、冷热布水器;所述蓄热棒内部设有固-液相变储能材料。

  6.根据权利要求5所述的工业给水排水处理系统,其特征在于:所述第一沉淀池(15)、沼气池(10)分别与污泥回收池(18)相连接。

  7.根据权利要求1-6任一项所述的工业给水排水处理系统,其特征在于:所述雨水汇流渠(12)分别与多个雨水收集管道相连接。

  8.一种如权利要求1所述的工业给水排水处理系统的方法,其特征在于:所述工艺方法包括以下步骤:

  生活废水通过生活废水排出管(7)进入过滤装置进行处理;经过滤装置处理过的生活废水进入集水池(11);通过雨水汇流渠(12)收集的雨水也进入集水池(11);启动电机(114),电机(114)工作带动转盘(113)转动,转盘(113)转动带动伸缩轴(111)转动,通过伸缩轴(111)转动将过滤层上的杂物收集至集物槽(115)内;工作一段时间后,关闭电机(114),转盘(113)停止转动,启动气缸(112),气缸(112)带动伸缩轴(111)向上运动,将过滤层伸至集水池(11)上方,将集物槽(115)内的杂物清理干净;经过集水池(11)处理的水进入超滤过滤器(20)处理后通过回水泵输送至生产用水管道(6)、生活给水管道(5);

  生活污水通过生活污水排出管(8)排入污水调节池,通过调节阀控制生活污水从污水收集池(9)进入沼气池(10),将污泥回收池(18)内的污泥投入沼气池(10);沼气池(10)内产生的沼气输送至沼气发电机,沼气发电机将沼气转化为电能供生产和生活所用;

  生产冷水经过生产用水管道(6)进入工业设备,产生的冷却水回水经冷却水回水管路(21)进入换热水箱(22)进行换热,导热管将热量传递到蓄热箱(23);蓄热箱(23)通过工业区内部用热管路连接工业区内部用热点;

  当有火灾发生时,打开一号管道(3)上的电磁阀或者开启消防用水管道(4)上的球形阀,为消防用水管道(4)提供充足的用水。

  9.根据权利要求8所述的工业给水排水处理系统的方法,其特征在于:所述生活废水的处理过程为:一、通过网式过滤器(13)对生活废水进行粗过滤,去除生活废水中的大粒径杂质;二、将步骤一中的生活废水通入絮凝反应池(14),向絮凝反应池(14)内投加絮凝剂,反应一段时间后,废水流入第一沉淀池(15),经第一沉淀池(15)沉淀后的上清液流入静电反应池(16),污泥排入污泥回收池(18);三、经静电反应池(16)处理后的污水流入厌氧反应池(17),反应一段时间后,废水流入集水池(11)。

  10.根据权利要求8所述的工业给水排水处理系统的方法,其特征在于:所述絮凝反应池(14)内的絮凝剂为硫酸铝、硫酸铁、氯化铁中的任意一种或几种的混合;絮凝反应池(14)内的pH为7-8,污水在絮凝反应池(14)内的停留时间为20-40分钟。

  说明书

  一种工业给水排水处理系统及方法

  技术领域

  本发明涉及一种处理系统及方法,尤其涉及一种工业给水排水处理系统及方法。

  背景技术

  随着我国现代化进程的加快,越来越多的制造业如雨后春笋般蓬勃发展,制造业的兴起势必引起工厂数量的增多,而在工厂的建设中,给排水系统是不可或缺的。

  工厂用给排水系统主要是为了给予工厂提供水源和排出生产过程中产生的废水,生产过程中产生的废水主要包括生产废液、生活污水和雨水。为了将生产废水很好地排出,减少废水的污染,通常情况下是采取分质处理的方式,对于工业废水中污染较重的水流,如生产废液以及生活用水中的卫生间、厨房等用水,需要排放至废水处理厂,经过废水处理厂的处理后排入附近河道内,而对于污染较轻的水流,比如雨水以及洗漱用水,通常是直接经过管路排放至附近河道内。这种工厂给排水系统虽然能够将生产过程中产生的废水排出工厂,从而减少了污水对工厂环境的污染,但是在排放过程中,不管是污染较重还是污染较轻的水流,最后都会排放至河道内,无法实现水的循环利用,增大了工厂水资源的浪费;而且工厂用热通常存在季节性变化,用热需求不大时工厂内部无法完全消耗提取出的热能,导致仍有大量热源白白浪费,致使能源回收利用效率低,也使得投资及运行成本高,回收周期长。

  发明内容

  为了解决上述技术所存在的不足之处,本发明提供了一种工业给水排水处理系统及方法。

  为了解决以上技术问题,本发明采用的技术方案是:一种工业给水排水处理系统,包括给水系统、排水系统,它还包括回用水系统;给水系统通过排水系统与回用水系统相连接;

  给水系统包括室外给水管;室外给水管通过管道分别与消防用水管道、生活给水管道、生产用水管道相连接;生活给水管道产生的废水分别经生活废水排出管、生活污水排出管排出;生活废水排出管与过滤装置相连接;过滤装置通过清水管道与集水池相连接;生活污水排出管通过污水收集池与沼气池相连接;沼气池与沼气发电机相连接;

  生产用水管道通过工业设备与冷却水回水管路相连接;冷却水回水管路与换热水箱相连接;换热水箱内设置有换热器;换热水箱通过导热管与蓄热箱相连接;

  回用水系统包括集水池;集水池还与雨水汇流渠相连接;集水池通过管道与超滤过滤器相连接;超滤过滤器的出水口通过回水管分别与生产用水管道、生活给水管道相连接;

  集水池的中部竖直设置有伸缩轴;伸缩轴的顶部设置有气缸;气缸的顶部与转盘固定相接;转盘的顶部与电机的输出轴相连接;伸缩轴上设置有可拆卸的过滤层;过滤层的圆周上匹配设置有集物槽;通过过滤层对进入集水池的水进行过滤处理,不仅实现了初过滤,而且方便清理集物槽。

  进一步地,过滤装置包括网式过滤器、絮凝反应池;网式过滤器的一端与生活废水排出管相连接、另一端与絮凝反应池相连接;絮凝反应池通过第一沉淀池与静电反应池相连接;静电反应池通过厌氧反应池与集水池相连接。

  进一步地,伸缩轴上的过滤层包括由上而下依次设置的磁性碎石层、石英砂层、活性炭层;伸缩轴的底部通过轴承与集水池相连接。

  进一步地,消防用水管道通过一号管道与生活给水管道相连通;一号管道上匹配设置有电磁阀。

  进一步地,蓄热箱为保温箱体,蓄热箱内设置有若干蓄热棒、冷热布水器;蓄热棒内部设有固-液相变储能材料。

  进一步地,第一沉淀池、沼气池分别与污泥回收池相连接。

  进一步地,雨水汇流渠分别与多个雨水收集管道相连接。

  一种工业给水排水处理系统的方法,包括以下步骤:

  生活废水通过生活废水排出管进入过滤装置进行处理;经过滤装置处理过的生活废水进入集水池;通过雨水汇流渠收集的雨水也进入集水池;启动电机,电机工作带动转盘转动,转盘转动带动伸缩轴转动,通过伸缩轴转动将过滤层上的杂物收集至集物槽内;工作一段时间后,关闭电机,转盘停止转动,启动气缸,气缸带动伸缩轴向上运动,将过滤层伸至集水池上方,将集物槽内的杂物清理干净;经过集水池处理的水进入超滤过滤器处理后通过回水泵输送至生产用水管道、生活给水管道;

  生活污水通过生活污水排出管排入污水调节池,通过调节阀控制生活污水从污水收集池进入沼气池,将污泥回收池内的污泥投入沼气池;沼气池内产生的沼气输送至沼气发电机,沼气发电机将沼气转化为电能供生产和生活所用;

  生产冷水经过生产用水管道进入工业设备,产生的冷却水回水经冷却水回水管路进入换热水箱进行换热,导热管将热量传递到蓄热箱;蓄热箱通过工业区内部用热管路连接工业区内部用热点;

  当有火灾发生时,打开一号管道上的电磁阀或者开启消防用水管道上的球形阀,为消防用水管道提供充足的用水。

  进一步地,生活废水的处理过程为:一、通过网式过滤器对生活废水进行粗过滤,去除生活废水中的大粒径杂质;二、将步骤一中的生活废水通入絮凝反应池,向絮凝反应池内投加絮凝剂,反应一段时间后,废水流入第一沉淀池,经第一沉淀池沉淀后的上清液流入静电反应池,污泥排入污泥回收池;三、经静电反应池处理后的污水流入厌氧反应池,反应一段时间后,废水流入集水池。

  进一步地,絮凝反应池内的絮凝剂为硫酸铝、硫酸铁、氯化铁中的任意一种或几种的混合;絮凝反应池内的pH为7-8,污水在絮凝反应池内的停留时间为20-40分钟。

  本发明通过集水池对工业生产中污染较轻的废水进行收集过滤净化,净化后的水流又循环使用,从而实现了对污染程度较轻的废水回收再利用,极大程度上节约了工厂的水资源消耗;通过蓄热箱对余热进行有效提取并储存,所储存的热量可自用也可向外输送至外部供其他厂区使用,真正实现能源回收再利用,大大降低了对环境的污染,为企业节能减排,降低企业运行成本的同时增加了企业收入,也大大缩短投资运行成本的回收周期。
