成都污水净化振筛分离方法

文章出处:四川名膜水处理设备有限公司 人气:发表时间:2020-06-22

本实用新型公开了一种污水净化振筛分离装置,包括处理筒,所述处理筒的内部设置有螺旋设置的处理槽,且处理槽的底端设置有网筛,并且处理槽的两端均连通有连接管,所述处理槽的一侧固定连接有连接块,所述处理筒的外壁上固定连接有振动电机,且振动电机的输出端与连接块之间传动连接。本实用新型中,启动外部的振动电机动作,振动电机通过连接块对内部的处理槽进行传动,从而使得处理槽进行整体的振动,污水在处理筒内部时,在自身重力作用下沿处理槽进行流动,由于处理槽的底部设置有网筛,配合处理槽的左右摇晃,从而加速了处理槽对内部水流的过滤速度,过滤后的污水通过承接槽进行承接够,流出处理筒。



  权利要求书

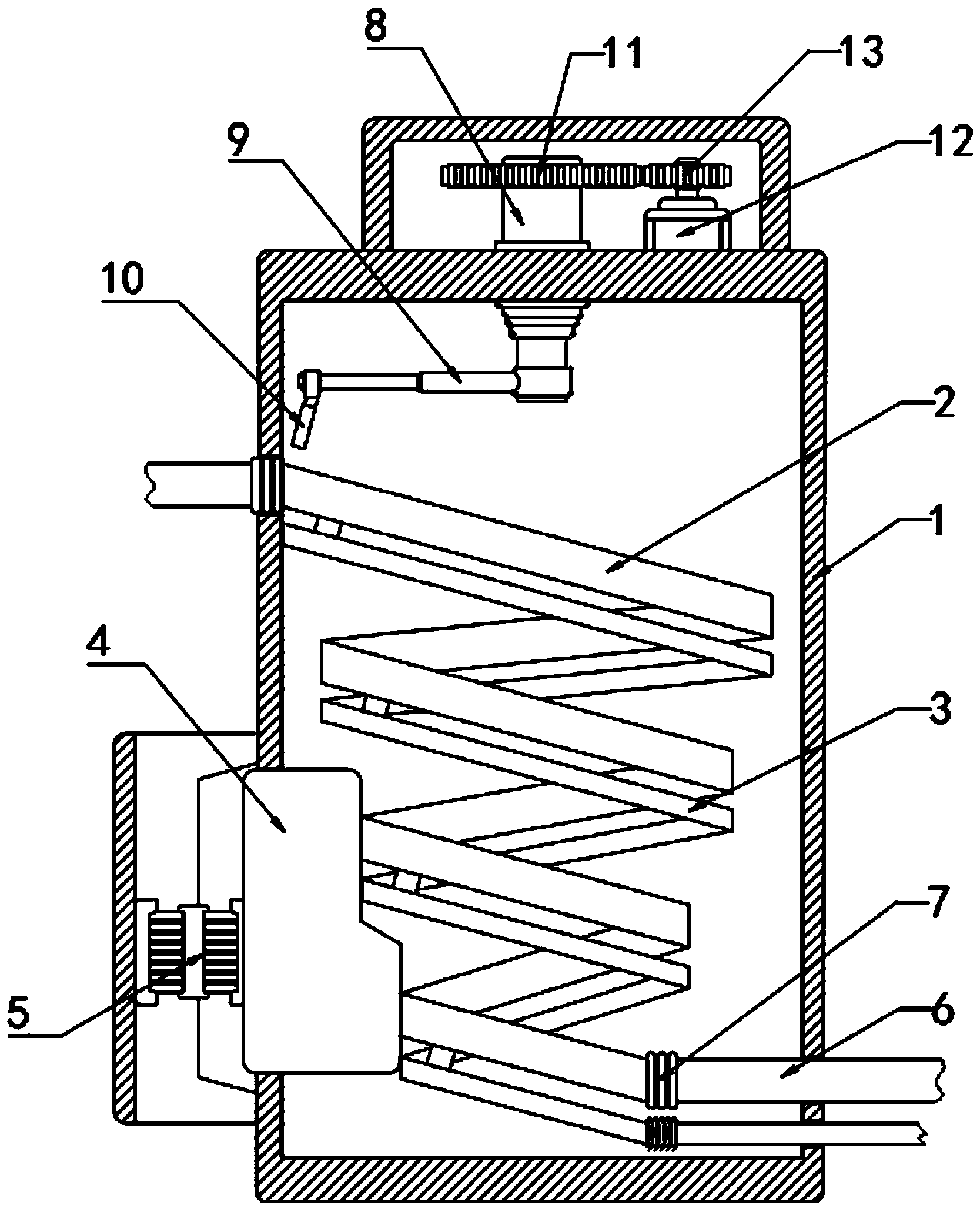

  1.一种污水净化振筛分离装置,包括处理筒(1),其特征在于,所述处理筒(1)的内部设置有螺旋设置的处理槽(2),且处理槽(2)的底端设置有网筛(14),并且处理槽(2)的两端均连通有连接管(6),所述处理槽(2)的一侧固定连接有连接块(4),所述处理筒(1)的外壁上固定连接有振动电机(5),且振动电机(5)的输出端与连接块(4)之间传动连接,所述处理筒(1)的顶端转动连接有电动伸缩杆(8),且电动伸缩杆(8)的输出端转动连接有刮板(10)。

  2.根据权利要求1所述的一种污水净化振筛分离装置,其特征在于,所述处理槽(2)的下方设置有螺旋状的承接槽(3),且承接槽(3)与处理槽(2)位置对应设置。

  3.根据权利要求1所述的一种污水净化振筛分离装置,其特征在于,所述处理槽(2)的两端均固定连接有伸缩管(7),且两个伸缩管(7)均分别与两个水平设置的连接管(6)固定连接。

  4.根据权利要求1所述的一种污水净化振筛分离装置,其特征在于,所述处理筒(1)的顶端固定连接有驱动电机(12),且驱动电机(12)的输出轴传动连接有主动齿轮盘(13),并且主动齿轮盘(13)通过啮合连接的从动齿轮盘(11)与电动伸缩杆(8)传动连接。

  5.根据权利要求4所述的一种污水净化振筛分离装置,其特征在于,所述电动伸缩杆(8)的输出端焊接有弹性伸缩机构(9),且弹性伸缩机构(9)的一端与刮板(10)之间固定连接。

  6.根据权利要求5所述的一种污水净化振筛分离装置,其特征在于,所述弹性伸缩机构(9)包括套管(15)和滑杆(16),所述套管(15)与滑杆(16)之间滑套连接,且套管(15)通过内部设置的挤压弹簧(17)与滑杆(16)之间弹性连接。

  说明书

  一种污水净化振筛分离装置

  技术领域

  本实用新型涉及污水净化技术领域,尤其涉及一种污水净化振筛分离装置。

  背景技术

  污水是指受一定污染的来自生活和生产的排出水。丧失了原来使用功能的水简称为污水。主要是生活上使用后的水,其含有有机物较多,处理较易;现有污水处理时需要通过滤网对较大的杂质进行处理,从而便于后续处理的进行。

  现有污水在进行过滤时仍然存在不足之处,通过水流自身的重力进行过滤效率较低,需要等待的时间较长,并且现有的过滤装置在过滤后进行清洁较为的繁杂,不便于操作,从而增加了过滤的复杂程度。

  发明内容

  本实用新型的目的在于:为了解决现有污水处理装置过滤效率较低及不便于滤渣清理的问题,而提出的一种污水净化振筛分离装置。

  为了实现上述目的,本实用新型采用了如下技术方案:

  一种污水净化振筛分离装置,包括处理筒,所述处理筒的内部设置有螺旋设置的处理槽,且处理槽的底端设置有网筛,并且处理槽的两端均连通有连接管,所述处理槽的一侧固定连接有连接块,所述处理筒的外壁上固定连接有振动电机,且振动电机的输出端与连接块之间传动连接,所述处理筒的顶端转动连接有电动伸缩杆,且电动伸缩杆的输出端转动连接有刮板。

  作为上述技术方案的进一步描述:

  所述处理槽的下方设置有螺旋状的承接槽,且承接槽与处理槽位置对应设置。

  作为上述技术方案的进一步描述:

  所述处理槽的两端均固定连接有伸缩管,且两个伸缩管均分别与两个水平设置的连接管固定连接。

  作为上述技术方案的进一步描述:

  所述处理筒的顶端固定连接有驱动电机,且驱动电机的输出轴传动连接有主动齿轮盘,并且主动齿轮盘通过啮合连接的从动齿轮盘与电动伸缩杆传动连接。

  作为上述技术方案的进一步描述:

  所述电动伸缩杆的输出端焊接有弹性伸缩机构,且弹性伸缩机构的一端与刮板之间固定连接。

  作为上述技术方案的进一步描述:

  所述弹性伸缩机构包括套管和滑杆,所述套管与滑杆之间滑套连接,且套管通过内部设置的挤压弹簧与滑杆之间弹性连接。

  综上所述,由于采用了上述技术方案,本实用新型的有益效果是:

  1、本实用新型中,启动外部的振动电机动作,振动电机通过连接块对内部的处理槽进行传动,从而使得处理槽进行整体的振动,污水在处理筒内部时,在自身重力作用下沿处理槽进行流动,由于处理槽的底部设置有网筛,配合处理槽的左右摇晃,从而加速了处理槽对内部水流的过滤速度,过滤后的污水通过承接槽进行承接够,流出处理筒。

  2、本实用新型中,启动驱动电机进行动作,同时电动伸缩杆伸长,将其一端的刮板伸入处理槽中,驱动电机通过两个齿轮盘对电动伸缩杆进行传动,从而电动伸缩杆传动底部的弹性伸缩机构进行转动,通过电动伸缩杆转动过程中配合伸长,且刮板在受到处理槽推挤后,滑杆滑入套管中,从而使得刮板进行螺旋运动,对处理槽中的杂质进行清洁,保证处理槽中网筛的过滤效率。
