成都无动力自洁污水滤渣设备

来源:四川名膜 时间:2020-06-22 16:19:04 浏览:

本发明涉及一种无动力自洁污水滤渣装置,有效解决滤网清理不及时,需要电力的问题;其解决的技术方案是包括箱体,箱体的内部安装有过滤器,过滤器的下方安装有贯穿箱体的传送带;箱体的上端设有位于过滤器上方的进水口,圆筒的内部有管道,管道上固定有竖直的分流管,分流管的下方设有能上下移动并向上复位的集水箱;集水箱内设有虹吸管,集水箱的底部固定有竖直的齿条,集水箱的下方固定有转轴,转轴上设有与齿条啮合的齿轮,集水箱下降,转轴缓慢逆时针转动能单向带动传送带逆时针转动;集水箱上升复位,转轴快速顺时针转动能单向带动过滤器逆时针转动九十度,此时最上方的滤网保持水平状态,本发明简化了操作,节省了动力。

成都无动力自洁污水滤渣设备



  权利要求书

  1.一种无动力自洁污水滤渣装置,包括固定的箱体(1),其特征在于,箱体(1)的内部安装有过滤器(2),过滤器(2)的下方安装有贯穿箱体(1)的传送带(4);过滤器(2)包括前后两个同轴布置的圆盘(201),前后两个圆盘(201)之间圆周均布有四个径向的隔板(202);相邻两个隔板(202)之间安装有滤网(203),滤网(203)的其中一端铰接;过滤器(2)只能逆时针转动,过滤器(2)转动后滤网(203)能绕其铰接点翻转;箱体(1)的上端设有位于过滤器(2)上方的进水口(3),进水口(3)向右偏斜;

  所述的圆筒(16)的内部贯穿有前后方向且固定放置的管道(5),管道(5)的上端为开口状,管道(5)的前端封堵后端敞开;管道(5)上固定有竖直的分流管(6),分流管(6)的下方设有能上下移动并向上复位的集水箱(7);集水箱(7)内设有虹吸管(8),集水箱(7)的底部固定有竖直的齿条(9),集水箱(7)的下方固定有转轴(10),转轴(10)上设有与齿条(9)啮合的齿轮,集水箱(7)下降,转轴(10)缓慢逆时针转动能单向带动传送带(4)逆时针转动;集水箱(7)上升复位,转轴(10)快速顺时针转动能单向带动过滤器(2)逆时针转动九十度,此时最上方的滤网(203)保持水平状态。

  2.根据权利要求1所述的一种无动力自洁污水滤渣装置,其特征在于,所述的分流管(6)上插装有能前后移动的挡水板(12),移动挡板板后能够调节分流管(6)的水流大小。

  3.根据权利要求1所述的一种无动力自洁污水滤渣装置,其特征在于,所述的齿条(9)为套筒状,齿条(9)的齿牙开设在套筒状的外缘面上,齿条(9)的内部插装有导杆(13),导杆(13)的下端固定在地面上。

  4.根据权利要求1所述的一种无动力自洁污水滤渣装置,其特征在于,所述的转轴(10)上套装有第一单向轮(14),第一单向轮(14)经皮带和皮带轮带动传送带(4)转动。

  5.根据权利要求1所述的一种无动力自洁污水滤渣装置,其特征在于,所述的传送带(4)的表面上设有竖直的挡条(15),滤网(203)转动至竖直朝下时,挡条(15)能与滤网(203)接触。

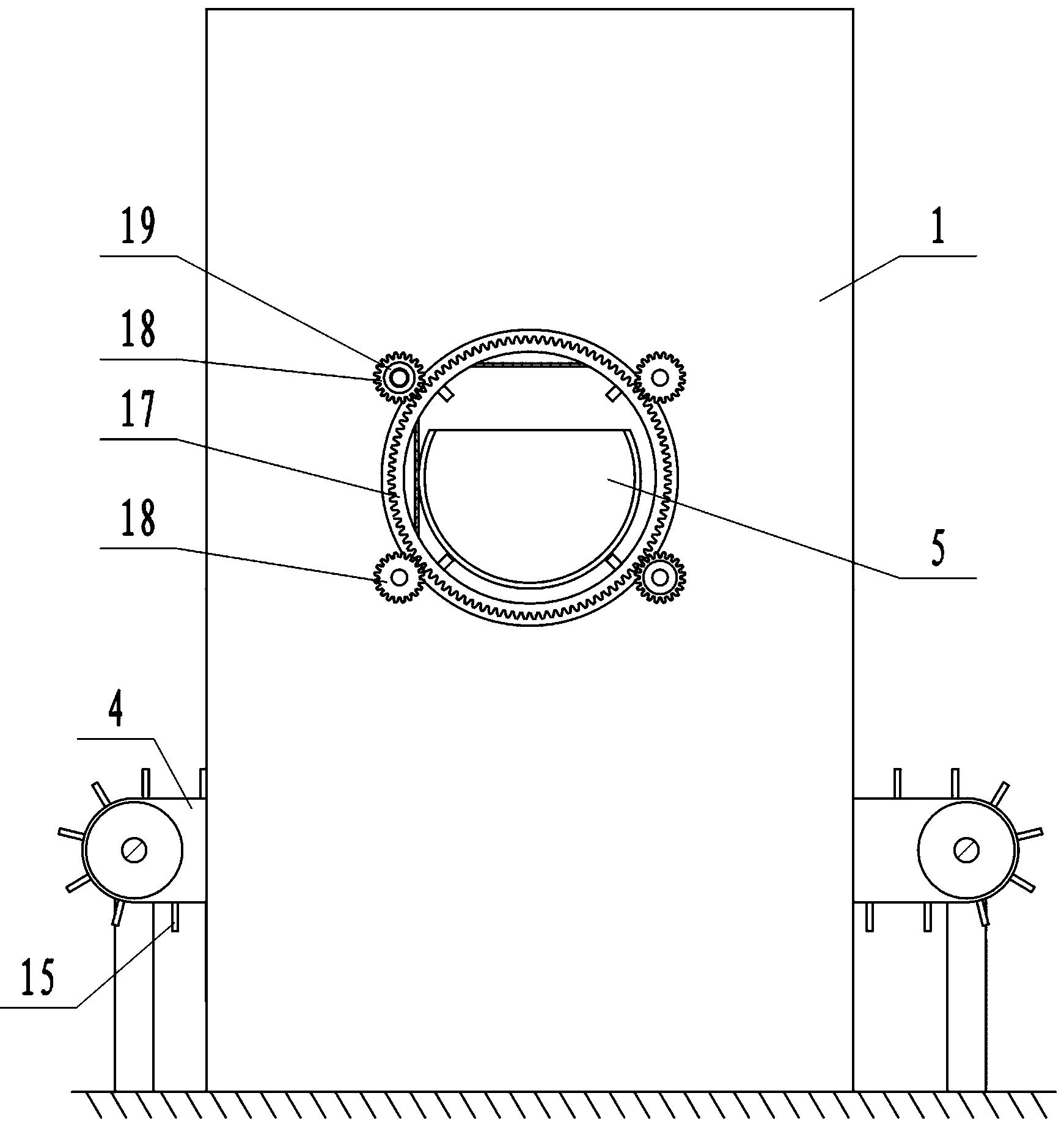

  6.根据权利要求1所述的一种无动力自洁污水滤渣装置,其特征在于,所述的箱体(1)上贯穿有前后两个圆筒(16),圆筒(16)的内端与圆盘(201)固定,外端置于箱体(1)的外侧;位于后侧的圆筒(16)上套装有齿圈(17),箱体(1)的后侧面上均布有四个与齿圈(17)啮合的小齿轮(18);多个小齿轮(18)中其中一个内部安装有单向离合器(19),使该小齿轮(18)只能顺时针转动;箱体(1)的前侧面上安装有多个与前侧的圆筒(16)配合的支撑轮(20)。

  7.根据权利要求1所述的一种无动力自洁污水滤渣装置,其特征在于,所述的转轴(10)上安装有第二单向轮(21),第二单向轮(21)和多个小齿轮(8)之间的其中一个小齿轮(18)经皮带和皮带轮实现连动;集水箱(7)从下向上运动一个行程,小齿轮(18)能带动齿圈(17)转动九十度。

  8.根据权利要求1所述的一种无动力自洁污水滤渣装置,其特征在于,所述的集水箱(7)的底部安装有多个弹簧伸缩杆(23),弹簧伸缩杆(23)的一端与集水箱(7)的底部固定,伸缩杆的另一端固定在地面上。

  说明书

  一种无动力自洁污水滤渣装置

  技术领域

  本发明涉及污水处理领域,特别是一种无动力自洁污水滤渣装置。

  背景技术

  在污水过滤时,需要使用过滤网板去除污水中的大量悬浮物质,但是在过滤时,杂物会堆积在网板上,从而压迫和堵塞过滤网板,那么过滤网板的出水量会降低,过滤的效率会降低。

  现有的大多采用倾斜的链条式传送带来对杂物进行过滤和排渣,但是该种过滤效果有限;小颗粒的无法过滤,直接穿过链条;大体积的杂物无法被及时的带走,杂物会大量聚集在过滤装置的前侧;同时还有其他各种各样的过滤装置,由于滤网不能及时更换等原因,从而造成过滤效果受到影响;同时目前市面上的装置均需要采用电力驱动,从而实现杂物的输送或者滤网的清洁,又增加了成本,不够环保。因此目前需要解决此问题。

  发明内容

  针对上述情况,为解决现有技术中存在的问题,本发明之目的就是提供一种无动力自洁污水滤渣装置,可有效解决滤网清理不及时、过滤效果不佳、需要额外的电力驱动等问题。

  其解决的技术方案是包括固定的箱体,箱体的内部安装有过滤器,过滤器的下方安装有贯穿箱体的传送带;过滤器包括前后两个同轴布置的圆盘,前后两个圆盘之间圆周均布有四个径向的隔板;相邻两个隔板之间安装有滤网,滤网的其中一端铰接;过滤器只能逆时针转动,过滤器转动后滤网能绕其铰接点翻转;箱体的上端设有位于过滤器上方的进水口,进水口向右偏斜;

  所述的圆筒的内部贯穿有前后方向且固定放置的管道,管道的上端为开口状,管道的前端封堵后端敞开;管道上固定有竖直的分流管,分流管的下方设有能上下移动并向上复位的集水箱;集水箱内设有虹吸管,集水箱的底部固定有竖直的齿条,集水箱的下方固定有转轴,转轴上设有与齿条啮合的齿轮,集水箱下降,转轴缓慢逆时针转动能单向带动传送带逆时针转动;集水箱上升复位,转轴快速顺时针转动能单向带动过滤器逆时针转动九十度,此时最上方的滤网保持水平状态。

  本发明提高了污水过滤的提高了速度和质量,简化了操作,节省了动力。
