成都工业废水处理工艺关于电化学密闭氧化装置

来源:四川名膜 时间:2019-12-09 09:57:24 浏览:

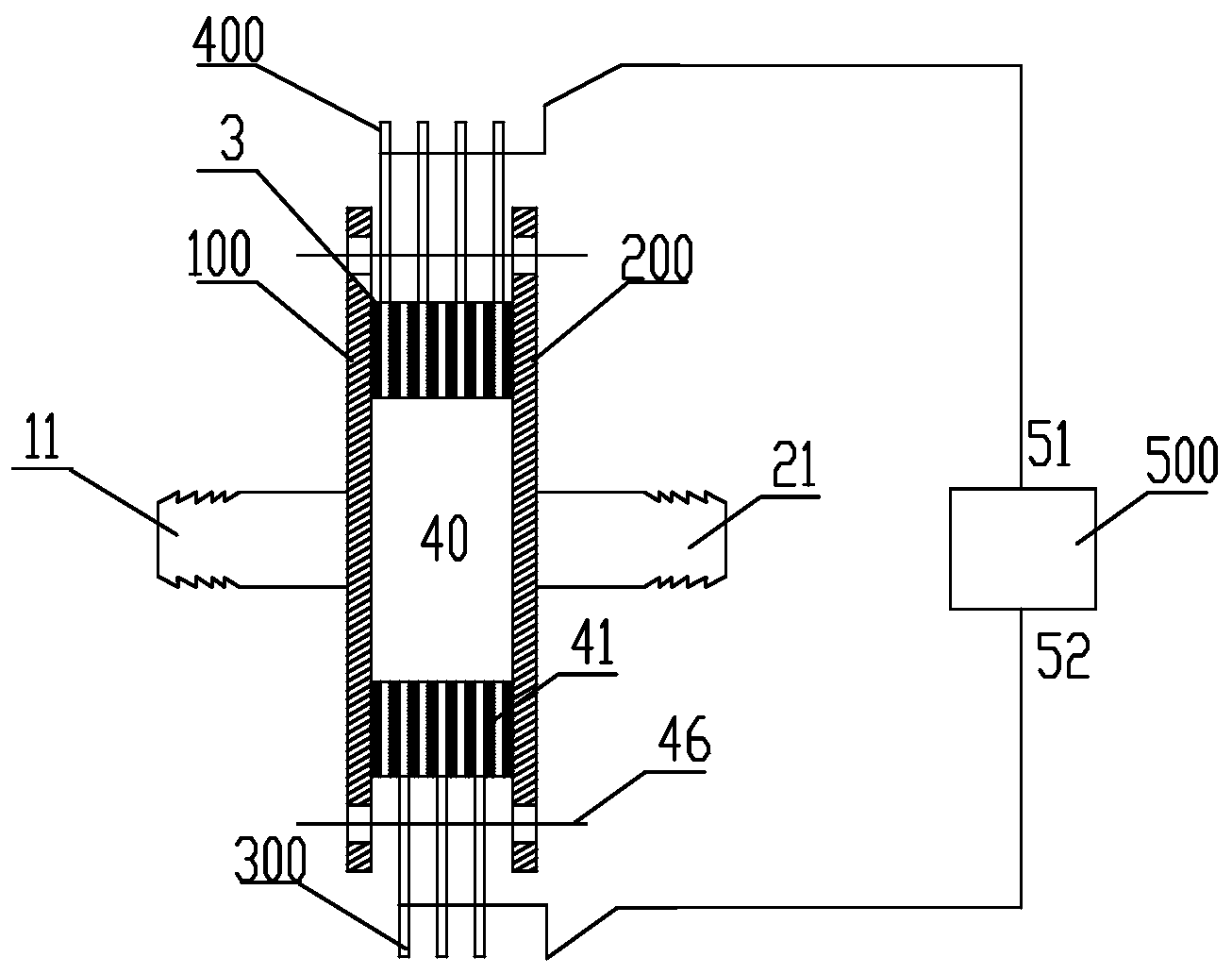

电化学密闭氧化装置及具有其的废水处理系统,装置包括:第一盖板,第一盖板上设有进水水嘴;第二盖板,第二盖板和第一盖板相对且间隔布置,第二盖板上设有出水水嘴;第一电极板,第一电极板上形成第一孔区;第二电极板,第二电极板和第一电极板之间设有垫片且第二电极板和第二电极板交替设置在第一盖板和第二盖板之间,第二电极板上形成第二孔区,第一孔区和第二孔区共同限定出电解通道,电解通道与进水水嘴和出水水嘴连通;电源,电源与第一电极板和第二电极板电连接。采用该装置可以有效降低废水中的COD,同时占地面积小,可以直接安装的管道上,造价低。

成都工业废水处理工艺关于电化学密闭氧化装置



  权利要求书

  1.一种电化学密闭氧化装置,其特征在于,包括:

  第一盖板,所述第一盖板上设有进水水嘴;

  第二盖板,所述第二盖板和所述第一盖板相对且间隔布置,并且所述第二盖板上设有出水水嘴;

  第一电极板,所述第一电极板上形成第一孔区;

  第二电极板,所述第二电极板和所述第一电极板之间设有垫片且所述第一电极板和所述第二电极板交替设置在所述第一盖板和所述第二盖板之间,所述第二电极板上形成第二孔区,并且所述第一孔区和所述第二孔区共同限定出电解通道,所述电解通道与所述进水水嘴和所述出水水嘴连通;

  电源,所述电源与所述第一电极板和所述第二电极板电连接。

  2.根据权利要求1所述的装置,其特征在于,所述第一盖板和所述第二盖板为PVC盖板或金属盖板。

  3.根据权利要求1或2所述的装置,其特征在于,所述第一电极板包括相连的第一圆形电解部和第一极耳部,所述第一孔区设在所述第一圆形电解部的中心。

  4.根据权利要求3所述的装置,其特征在于,所述第二电极板包括相连的第二圆形电解部和第二极耳部,所述第二孔区设在所述第二圆形电解部的中心。

  5.根据权利要求4所述的装置,其特征在于,所述第一极耳部和所述第二极耳部设在所述电解通道的一侧或两侧。

  6.根据权利要求4所述的装置,其特征在于,所述垫片与所述第一圆形电解部或所述第二圆形电解部匹配。

  7.根据权利要求1所述的装置,其特征在于,所述第一电极板和所述第二电极板分别独立地为不锈钢、钛、铜或钛镀贵金属的材质制成或表面涂覆催化剂。

  8.根据权利要求1所述的装置,其特征在于,所述电源为直流换向电源,并且所述直流换向电源的正极周期性的与所述第一电极板和第二电极板中的一个电连接,所述直流换向电源的负极周期性的与所述第一电极板和第二电极板中的另一个电连接。

  9.根据权利要求1所述的装置,其特征在于,进一步包括紧固螺栓,所述紧固螺栓连接所述第一盖板和所述第二盖板。

  10.一种废水处理系统,其特征在于,所述废水处理系统具有权利要求1-9中任一项所述的电化学密闭氧化装置。

  说明书

  电化学密闭氧化装置及具有其的废水处理系统

  技术领域

  本发明属于废水处理领域,具体涉及一种电化学密闭氧化装置及具有其的废水处理系统。

  背景技术

  目前降低有色行业废水中COD的方法包括化学混凝法、臭氧氧化法和电化学法,其中,化学混凝法是通过添加混凝剂和絮凝剂形成物理沉降从而降低COD的方法,其可以有效的去除水中的多种高分子有机物,设备简单,易于维护操作而且处理效果好,但是运行费用昂贵,产渣量大;臭氧氧化法是通过臭氧氧化性对废水中的污染物进行消毒处理,因为臭氧具有强氧化能力,而且反应迅速,流程简单,没有二次污染问题。但是生产臭氧的电耗很高,成本费用大;电化学法是通过电池来发生化学方应,利用阴极跟阳极之间金属性的不同,产生电势差,使电子发生定向流动,产生电流,利用电解作用原理将水中的污染物去除掉或者将有毒的物质转化为无毒、少毒物质,但是现有的电化学设备占地面积大且造价成本高。

  因此,现有的用于处理废水中COD的设备有待进一步改进。

  发明内容

  本发明旨在至少在一定程度上解决相关技术中的技术问题之一。为此,本发明的一个目的在于提出一种电化学密闭氧化装置及具有其的废水处理系统,采用该装置可以有效降低废水中的COD,同时占地面积小,可以直接安装的管道上,造价低。

  在本发明的一个方面,本发明提出了一种电化学密闭氧化装置。根据本发明的实施例,所述装置包括:

  第一盖板,所述第一盖板上设有进水水嘴;

  第二盖板,所述第二盖板和所述第一盖板相对且间隔布置,并且所述第二盖板上设有出水水嘴;

  第一电极板,所述第一电极板上形成第一孔区;

  第二电极板,所述第二电极板和所述第一电极板之间设有垫片且所述第一电极板和所述第二电极板交替设置在所述第一盖板和所述第二盖板之间,所述第二电极板上形成第二孔区,并且所述第一孔区和所述第二孔区共同限定出电解通道,所述电解通道与所述进水水嘴和所述出水水嘴连通;

  电源,所述电源与所述第一电极板和所述第二电极板电连接。

  根据本发明实施例的电化学密闭氧化装置通过采用具有第一开孔的第一电极板和具有第二开孔的第二电极板交替布置,并且第一开孔和第二开孔共同限定出电解通道,第一电极板和第二电极板外围设置用去固定二者的第一盖板和第二盖板,并且电解通道与第一盖板上的进水水嘴以及第二盖板上的出水水嘴连通,即使得经第一盖板上进水水嘴流入的废水经电解通道后再经第二盖板上的出水水嘴排出,而废水在穿流电解通道时,相邻的第一电极板和第二电极板之间发生电解催化氧化,从而有效去除废水中的COD。由此,采用该装置可以有效降低废水中的COD,同时占地面积小,进一步的可以将该装置直接安装的管道上,造价低。

  另外,根据本发明上述实施例的电化学密闭氧化装置还可以具有如下附加的技术特征:

  在本发明的一些实施例中,所述第一盖板和所述第二盖板为PVC盖板或金属盖板。

  在本发明的一些实施例中,所述第一电极板包括相连的第一圆形电解部和第一极耳部,所述第一孔区设在所述第一圆形电解部的中心。

  在本发明的一些实施例中,所述第二电极板包括相连的第二圆形电解部和第二极耳部,所述第二孔区设在所述第二圆形电解部的中心。

  在本发明的一些实施例中,所述第一极耳部和所述第二极耳部设在所述电解通道的一侧或两侧。

  在本发明的一些实施例中,所述垫片与所述第一圆形电解部或所述第二圆形电解部匹配。

  在本发明的一些实施例中,所述第一电极板和所述第二电极板分别独立地为不锈钢、钛、铜或钛镀贵金属的材质制成或表面涂覆催化剂。由此,可以有效降低废水中的COD。

  在本发明的一些实施例中,所述电源为直流换向电源,并且所述直流换向电源的正极周期性的与所述第一电极板和第二电极板中的一个电连接,所述直流换向电源的负极周期性的与所述第一电极板和第二电极板中的另一个电连接。由此,可以保持电极活性,降低槽电压。

  在本发明的一些实施例中,上述装置进一步包括紧固螺栓,所述紧固螺栓连接所述第一盖板和所述第二盖板。

  在本发明的再一个方面,本发明提出了一种废水处理系统。根据本发明的实施例,所述废水处理系统具有上述所述的电化学密闭氧化装置。由此,通过在该系统中采用上述的废水处理系统,可以有效去除废水中的COD,操作灵活,占地面积小且造价成本低。
