成都家用污水处理沉淀方法

来源:四川名膜 时间:2019-12-30 11:35:33 浏览:

本发明公开了本发明一种家用污水处理专用沉淀设备,包括沉淀箱和沉淀室,沉淀箱内设置有沉淀室,沉淀室的顶端连通粉碎室,粉碎室的顶端连通进污管,且其内部放置有粉碎器,沉淀室的一侧上方连通排水管,并在其一侧下方连通带有污泥泵的污泥管,沉淀室内放置有沉淀板,沉淀板的底端焊接有两个对称的铁块,沉淀室的底端对应安装有两个磁铁吸槽,沉淀板还连接两个压缩弹簧上;本发明的沉淀设备通过粉碎器粉碎污水中的杂质,使其沉淀在沉淀室的沉淀板上,沉淀板逐渐下移,直到铁块被磁铁吸槽吸附,沉淀板上方的污泥通过污泥泵吸除后,沉淀板被顶回原来的位置,再次沉淀污泥下降,可以及时导出沉淀的污泥。

成都家用污水处理沉淀方法



  权利要求书

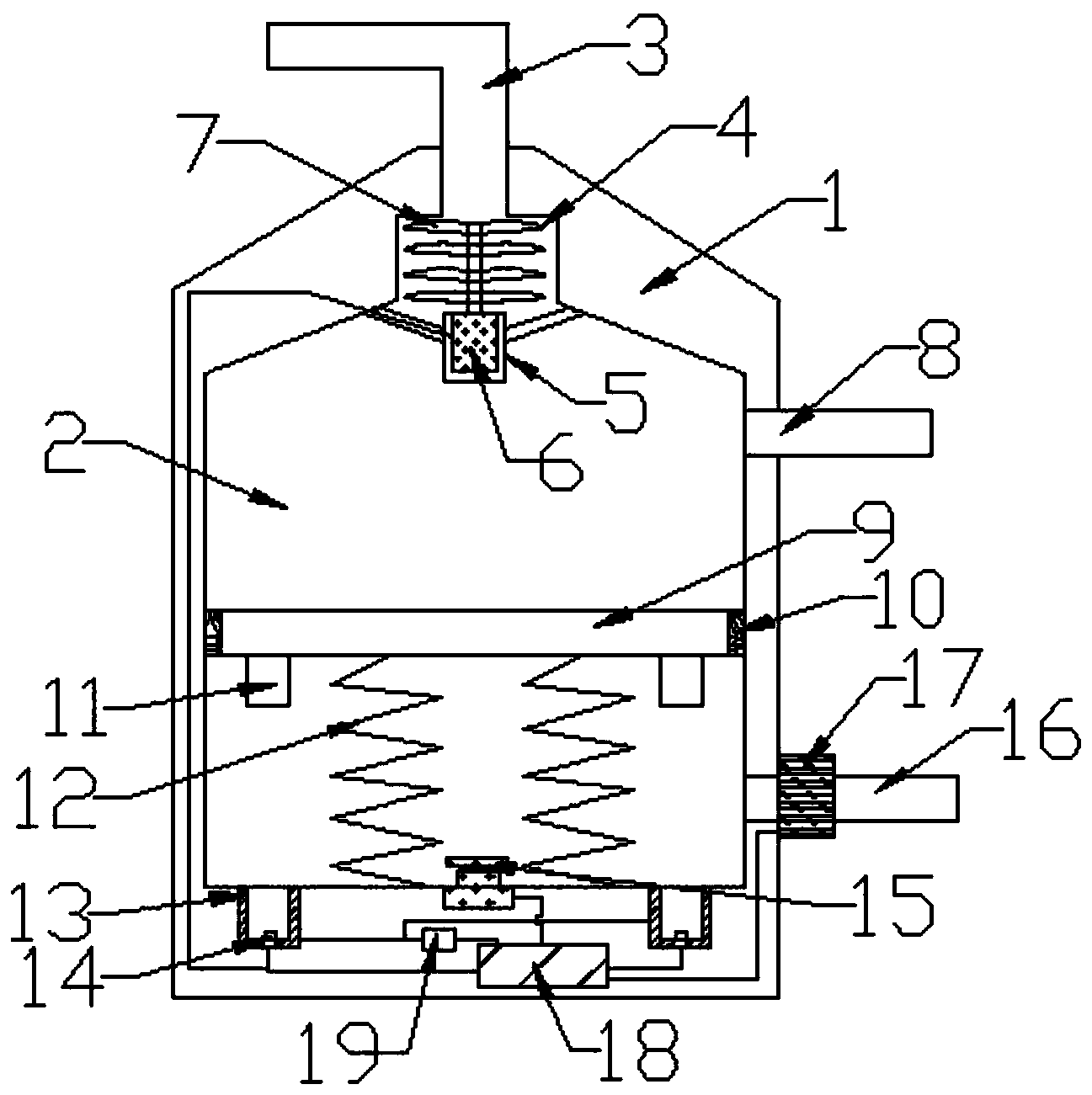

  1.一种家用污水处理专用沉淀设备,包括沉淀箱(1)和沉淀室(2),其特征在于,所述沉淀箱(1)内设置有沉淀室(2),所述沉淀室(2)的顶端连通粉碎室(4),所述粉碎室(4)的顶端连通进污管(3),且其内部放置的粉碎器(7)通过联轴器联接在潜水电机(5)的输出端上,所述潜水电机(5)安装在沉淀室(2)上方焊接的安装支架(5)中,所述沉淀室(2)的一侧上方连通排水管(8),并在其一侧下方连通带有污泥泵(17)的污泥管(16),所述沉淀室(2)内放置有沉淀板(9),所述沉淀板(9)通过其外侧套设的橡胶套(10)紧贴沉淀室(2)的内壁,且所述沉淀板(9)的底端焊接有两个对称的铁块(11),所述沉淀室(2)的底端对应通过电磁铁安装有两个对称的磁铁吸槽(13),所述磁铁吸槽(13)内部底端还安装有按钮开关(14),所述沉淀板(11)还连接在沉淀室(2)底端安装的两个压缩弹簧(12)上,两个所述压缩弹簧(12)之间安装有升降气缸(15),两个所述按钮开关(14)通过导线连接沉淀箱(1)内部底端安装的MCU单片机(18),所述MCU单片机(18)通过导线连接污泥泵(17)和升降气缸(15),并通过导线与其一侧安装的电控开关(19)连接,所述电控开关(19)通过导线连接两个磁铁吸槽(13)。

  2.根据权利要求1所述的一种家用污水处理专用沉淀设备,其特征在于,当沉淀室(2)中仅有清水进入时,所述压缩弹簧(12)处于静置状态,所述沉淀板(9)不下移。

  3.根据权利要求1所述的一种家用污水处理专用沉淀设备,其特征在于,所述升降气缸(15)伸长时,其活塞端的顶板顶在沉淀板(9)的底端。

  4.根据权利要求1所述的一种家用污水处理专用沉淀设备,其特征在于,当所述压缩弹簧(12)处于压缩状态时,铁块(11)处于磁铁吸槽(13)中,收缩的所述升降气缸(5)活塞端的顶板顶在沉淀板(9)的底端,且所述污泥管(16)的污泥口处于沉淀板(9)的上方。

  5.根据权利要求1所述的一种家用污水处理专用沉淀设备,其特征在于,所述按钮开关(14)与磁铁吸槽(13)之间还填充有橡胶材料制成的隔离圈。

  6.根据权利要求4所述的一种家用污水处理专用沉淀设备,其特征在于,两个所述磁铁吸槽(13)均是由电磁铁制成的U型凹槽。

  说明书

  一种家用污水处理专用沉淀设备

  技术领域

  本发明涉及一种污水处理专用沉淀设备,特别涉及一种家用污水处理专用沉淀设备,属于污水处理设备技术领域。

  背景技术

  污水处理(sewage treatment,wastewater treatment):为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域,也越来越多地走进寻常百姓的日常生活。

  现有的家用污水中含有大量的杂质,需要预先对其内的杂质进行除杂,现有的污水处理中经常采用将污水导入沉淀装置中进行沉淀,之后将上层不含杂质的污水排出,进行下一步处理,沉淀装置中的杂质堆积无法观察,因此需要定期清理其内的杂质,但是其内的杂质堆积速度无法确定,定期清理会出现在下一次清理之前杂质就已经堆积满,易导致其内的杂质无法及时清理,影响其沉淀效果,不便于使用。

  发明内容

  本发明提出了一种家用污水处理专用沉淀设备,解决了现有技术中污水处理的沉淀装置内部杂质堆积速度未知,定期清理会出现在下一次清理之前杂质就已经堆积满,易导致其内的杂质无法及时清理,影响其沉淀效果的问题。

  为了解决上述技术问题,本发明提供了如下的技术方案:

  本发明一种家用污水处理专用沉淀设备,包括沉淀箱和沉淀室,所述沉淀箱内设置有沉淀室,所述沉淀室的顶端连通粉碎室,所述粉碎室的顶端连通进污管,且其内部放置的粉碎器通过联轴器联接在潜水电机的输出端上,所述潜水电机安装在沉淀室上方焊接的安装支架中,所述沉淀室的一侧上方连通排水管,并在其一侧下方连通带有污泥泵的污泥管,所述沉淀室内放置有沉淀板,所述沉淀板通过其外侧套设的橡胶套紧贴沉淀室的内壁,且所述沉淀板的底端焊接有两个对称的铁块,所述沉淀室的底端对应通过电磁铁安装有两个对称的磁铁吸槽,所述磁铁吸槽内部底端还安装有按钮开关,所述沉淀板还连接在沉淀室底端安装的两个压缩弹簧上,两个所述压缩弹簧之间安装有升降气缸,两个所述按钮开关通过导线连接沉淀箱内部底端安装的MCU单片机,所述MCU单片机通过导线连接污泥泵和升降气缸,并通过导线与其一侧安装的电控开关连接,所述电控开关通过导线连接两个磁铁吸槽。

  作为本发明的一种优选技术方案,当沉淀室中仅有清水进入时,所述压缩弹簧处于静置状态,所述沉淀板不下移。

  作为本发明的一种优选技术方案,所述升降气缸伸长时,其活塞端的顶板顶在沉淀板的底端。

  作为本发明的一种优选技术方案,当所述压缩弹簧处于压缩状态时,铁块处于磁铁吸槽中,收缩的所述升降气缸活塞端的顶板顶在沉淀板的底端,且所述污泥管的污泥口处于沉淀板的上方。

  作为本发明的一种优选技术方案,所述按钮开关与磁铁吸槽之间还填充有橡胶材料制成的隔离圈。

  作为本发明的一种优选技术方案,两个所述磁铁吸槽均是由电磁铁制成的U型凹槽。

  本发明所达到的有益效果是:本发明的沉淀设备通过粉碎器粉碎污水中的杂质,使其沉淀在沉淀室的沉淀板上,使沉淀板承受的重力增大,沉淀板逐渐下移,直到铁块被磁铁吸槽吸附,沉淀板上方的污泥通过污泥泵吸除后,沉淀板通过升降气缸的伸长被顶回原来的位置,再次沉淀污泥下降,如此反复,可以及时的导出沉淀的污泥,避免影响沉淀除杂效果,使用方便,除杂效果好,便于推广和使用。
