成都污水处理技术过滤机构

文章出处:成都名膜水处理设备有限公司 人气:发表时间:2019-12-31

本实用新型公开了一种污水处理装置的过滤机构,包括过滤主体,所述过滤主体的一侧开设有第一通孔,所述过滤主体的内壁通过第一通孔固定连接有注入口,所述过滤主体的另一侧开设有第二通孔,所述过滤主体的内壁通过第二通孔固定连接有排出口。本实用新型通过设置螺旋过滤片,螺旋过滤片螺旋固定在空心杆的表面跟随空心杆转动,空心杆转动的过程中,螺旋过滤片具有螺旋送料片的作用,将污水中的杂质向上输送,这个过程中,液体水通过螺旋过滤片上的空隙与杂质分离,同时将杂质直接输送到外界,无需人工清理螺旋过滤片,达到了降低管理成本的效果。



  权利要求书

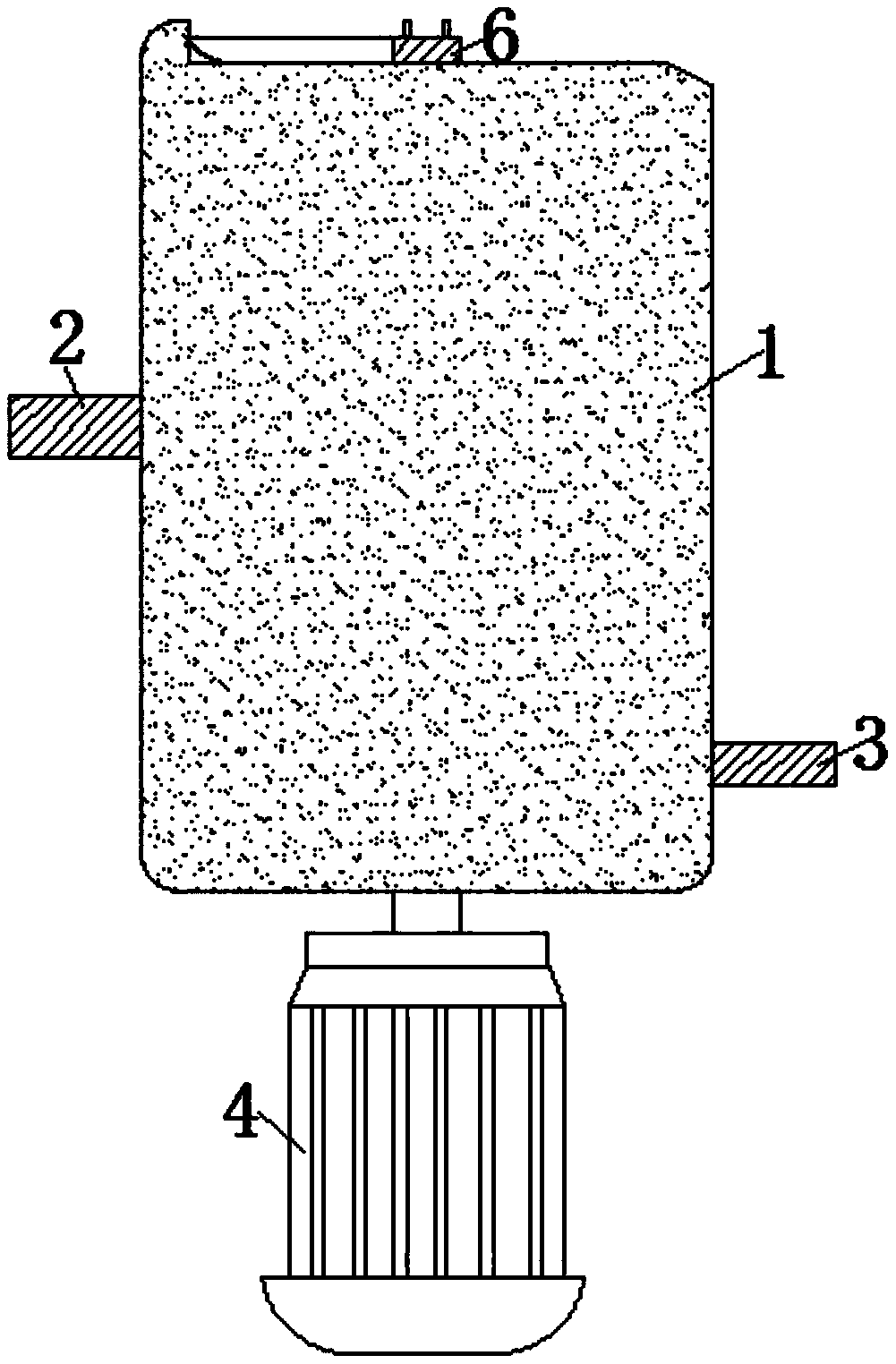

  1.一种污水处理装置的过滤机构,包括过滤主体(1),其特征在于:所述过滤主体(1)的一侧开设有第一通孔,所述过滤主体(1)的内壁通过第一通孔固定连接有注入口(2),所述过滤主体(1)的另一侧开设有第二通孔,所述过滤主体(1)的内壁通过第二通孔固定连接有排出口(3);

  所述过滤主体(1)的底部固定安装有驱动器(4),所述过滤主体(1)的底部开设有第三通孔,所述驱动器(4)的输出轴通过第三通孔伸入过滤主体(1)的内部,所述驱动器(4)输出轴的顶部固定连接有转动杆(5),所述转动杆(5)的表面卡接有空心杆(6),所述空心杆(6)的表面固定连接有螺旋过滤片(7)。

  2.根据权利要求1所述的一种污水处理装置的过滤机构,其特征在于:所述转动杆(5)上靠近其顶部的侧面开设有两个伸缩槽,所述转动杆(5)的内壁通过伸缩槽固定连接有弹簧(8),所述弹簧(8)上远离伸缩槽的一侧固定连接有卡块(9),所述卡块(9)的正视图为三角形,所述空心杆(6)上与卡块(9)相对应的位置开设有卡槽,所述卡块(9)的表面通过卡槽与空心杆(6)的内壁卡接。

  3.根据权利要求2所述的一种污水处理装置的过滤机构,其特征在于:所述空心杆(6)的内壁通过卡槽开设有按动通孔,所述空心杆(6)的内壁通过按动通孔滑动连接有按动杆(10),所述按动杆(10)的底部与卡块(9)的斜面接触,所述按动杆(10)上靠近其底部的侧面固定连接有两个防脱块(11)。

  4.根据权利要求1所述的一种污水处理装置的过滤机构,其特征在于:所述空心杆(6)上与转动杆(5)接触的一面开设有转动凹槽,所述空心杆(6)的内壁通过转动凹槽固定连接有转轴(12),所述转轴(12)的表面转动连接有滚轮(13),所述滚轮(13)的表面与转动杆(5)的表面接触。

  5.根据权利要求1所述的一种污水处理装置的过滤机构,其特征在于:所述过滤主体(1)的内壁通过第三通孔固定连接有密封件(14),所述密封件(14)的表面与驱动器(4)输出轴的表面接触。

  说明书

  一种污水处理装置的过滤机构

  技术领域

  本实用新型涉及水处理设备技术领域,具体为一种污水处理装置的过滤机构。

  背景技术

  过滤设备(外文译名Filtrationequipment)是指用来进行过滤的机械设备或者装置,是工业生产中常见的通用设备。过滤设备总体分为真空和加压两类,真空类常用的有转筒、圆盘、水平带式等,加压类常用的有压滤、压榨、动态过滤和旋转型等。但是现有的过滤设备大都是将杂物挡在过滤池中,长时间使用需要进行更换过滤板和清理过滤板,需要人工操作,从而提高管理成本,需要进行改进。

  实用新型内容

  本实用新型的目的在于提供一种污水处理装置的过滤机构,具备了无需清理过滤板,降低管理成本的优点,解决了现有的过滤设备大都是将杂物挡在过滤池中,长时间使用需要进行更换过滤板和清理过滤板,需要人工操作,从而提高管理成本的问题。

  为实现上述目的,本实用新型提供如下技术方案:一种污水处理装置的过滤机构,包括过滤主体,所述过滤主体的一侧开设有第一通孔,所述过滤主体的内壁通过第一通孔固定连接有注入口,所述过滤主体的另一侧开设有第二通孔,所述过滤主体的内壁通过第二通孔固定连接有排出口。

  所述过滤主体的底部固定安装有驱动器,所述过滤主体的底部开设有第三通孔,所述驱动器的输出轴通过第三通孔伸入过滤主体的内部,所述驱动器输出轴的顶部固定连接有转动杆,所述转动杆的表面卡接有空心杆,所述空心杆的表面固定连接有螺旋过滤片。

  优选的,所述转动杆上靠近其顶部的侧面开设有两个伸缩槽,所述转动杆的内壁通过伸缩槽固定连接有弹簧,所述弹簧上远离伸缩槽的一侧固定连接有卡块,所述卡块的正视图为三角形,所述空心杆上与卡块相对应的位置开设有卡槽,所述卡块的表面通过卡槽与空心杆的内壁卡接。

  优选的,所述空心杆的内壁通过卡槽开设有按动通孔,所述空心杆的内壁通过按动通孔滑动连接有按动杆,所述按动杆的底部与卡块的斜面接触,所述按动杆上靠近其底部的侧面固定连接有两个防脱块。

  优选的,所述空心杆上与转动杆接触的一面开设有转动凹槽,所述空心杆的内壁通过转动凹槽固定连接有转轴,所述转轴的表面转动连接有滚轮,所述滚轮的表面与转动杆的表面接触。

  优选的,所述过滤主体的内壁通过第三通孔固定连接有密封件,所述密封件的表面与驱动器输出轴的表面接触,所述密封件的表面与驱动器输出轴的表面接触。

  与现有技术相比,本实用新型的有益效果如下:

  一、本实用新型通过设置螺旋过滤片,螺旋过滤片螺旋固定在空心杆的表面跟随空心杆转动,空心杆转动的过程中,螺旋过滤片具有螺旋送料片的作用,将污水中的杂质向上输送,这个过程中,液体水通过螺旋过滤片上的空隙与杂质分离,同时将杂质直接输送到外界,无需人工清理螺旋过滤片,达到了降低管理成本的效果。

  二、本实用新型通过设置弹簧、卡块和按动杆,卡块通过卡槽将转动杆和空心杆卡接,当螺旋过滤片受到损伤时,按动按动杆,按动杆挤压卡块的斜面,使卡块压缩弹簧收缩到伸缩槽中,解除卡块对转动杆和空心杆的卡接,将空心杆和螺旋过滤片取出进行修理,方便维修,从而间接的达到了降低管理成本的效果。
