成都工业废水处理技术

来源:四川名膜 时间:2020-03-02 09:32:07 浏览:

本发明公开一种工业污水处理工艺,包括调节操作‑一级过滤‑二级过滤‑脱色操作‑排水处理操作步骤,具体步骤如下:步骤一,调节操作,开启蓄水箱的密封圆盖,使得蓄水箱与工业污水的排水管道连接,使得工业污水进入蓄水箱内,在蓄水箱内加入酸性溶液,通过转动手轮驱动蓄水箱的转杆,同时向蓄水箱加入碱性溶液,驱动转动手轮使得其与工业污水混合,调节其酸碱值;步骤二,一级过滤,通过抽水泵抽取蓄水箱内的工业污水,使得其通过连接管进入过滤箱;本发明一种工业污水处理工艺及其处理装置,使得该工业污水处理工艺具有拼接式组合固定结构,降低其维护操作时的难度,同时使得其具有对接辅助结构,提升其使用时的灵活度。

成都工业废水处理技术

  权利要求书

  1.一种工业污水处理工艺,其特征在于,包括调节操作-一级过滤-二级过滤-脱色操作-排水处理操作步骤,具体步骤如下:

  步骤一,调节操作,开启蓄水箱(37)的密封圆盖(14),使得蓄水箱(37)与工业污水的排水管道连接,使得工业污水进入蓄水箱(37)内,在蓄水箱(37)内加入酸性溶液,通过转动手轮(38)驱动蓄水箱(37)的转杆,同时向蓄水箱(37)加入碱性溶液,驱动转动手轮(38)使得其与工业污水混合,调节其酸碱值;

  步骤二,一级过滤,通过抽水泵(13)抽取蓄水箱(37)内的工业污水,使得其通过连接管(12)进入过滤箱(10),穿入过滤箱(10)的过滤网(21)由连通底管(19)配合第一接管(16)将工业污水导入至过滤桶(2)内;

  步骤三,二级过滤,工业污水由过滤桶(2)的滤棒排出,使得二级过滤后的工业污水进入连接罐(4)内;

  步骤四,脱色操作,向连接罐(4)内加入氧化脱色剂,使得氧化脱色剂和工业污水混合,令工业污水内的颜料与其分离,同时加入凝絮剂,令颜料凝结成絮状,通过连接罐(4)的排污管排入储料箱(8)内;

  步骤五,排水处理,工业污水通过连接罐(4)进入排水箱(7)内,拔出组合卡头(5)的限位卡栓(27),使得限位卡栓(27)脱离组合套环(25)的固定卡槽(26),更换不同口径的对接卡槽(24)的组合套环(25),按压限位卡栓(27)固定组合套环(25),通过排水管(6)的转向槽(28),转动组合卡头(5),使得管道与组合套环(25)的对接卡槽(24)对接,排出排水箱(7)内的工业污水。

  2.根据权利要求1所述的一种工业污水处理工艺,其特征在于,所述蓄水箱(37)的整体结构为箱体空心结构,所述转动手轮(38)活动安装在蓄水箱(37)的前部,所述密封圆盖(14)固定安装在蓄水箱(37)的前部靠近转动手轮(38)的一侧,所述抽水泵(13)固定套接在蓄水箱(37)的上端,所述连接管(12)固定套接在抽水泵(13)的一侧内表面,且连接管(12)的数量为两组。

  3.根据权利要求1所述的一种工业污水处理工艺,其特征在于,所述连通底管(19)固定套接在过滤箱(10)的下端内表面,且连通底管(19)的前端设有密封卡圈,所述过滤网(21)的数量为三组,且过滤网(21)的内侧设有若干组菱形滤槽。

  4.根据权利要求1所述的一种工业污水处理工艺,其特征在于,所述过滤箱(10)的上部活动安装有密封翻板(20),且过滤箱(10)和密封翻板(20)之间通过两组合页活动连接,所述转向槽(28)开设在排水管(6)的外表面,且转向槽(28)的深度为排水管(6)厚度的二分之一。

  5.根据权利要求1所述的一种工业污水处理工艺,其特征在于,所述过滤箱(10)的内侧内表开设有三组滑动槽,且过滤箱(10)的内侧内表开设有三组滑动槽,所述过滤箱(10)的通过组滑动槽和滑动抽板(11)活动连接,所述过滤网(21)固定套接在滑动抽板(11)的上部,过滤箱(10)的内侧靠近滑动抽板(11)的上部固定安装有刷杆(39)。

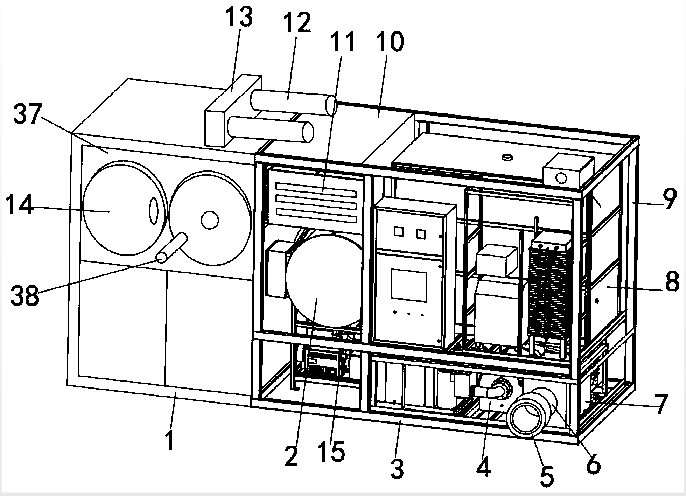

  6.一种工业污水处理装置,其特征在于,包括固定侧框(1)、固定底框(3)和固定顶框(9),所述固定顶框(9)固定安装在固定底框(3)的上部外表面,所述固定侧框(1)固定安装在固定顶框(9)和固定底框(3)的一侧外表面,所述固定底框(3)的上部内侧设有四组扇形衬板(35),且扇形衬板(35)的上端外表面固定安装有斜面顶杆(34),斜面顶杆(34)的外表面设有斜面卡槽,固定底框(3)和固定顶框(9)之间通过斜面顶杆(34)对接固定,所述固定顶框(9)的内部固定安装有过滤箱(10),且固定顶框(9)的内部靠近过滤箱(10)的下方固定安装有过滤桶(2),且过滤桶(2)和固定底框(3)之间通过组合卡框(15)对接固定,所述固定底框(3)的内部固定安装有连接罐(4),且固定底框(3)的内部靠近连接罐(4)的一侧固定固定安装有排水箱(7)。

  7.根据权利要求6所述的一种工业污水处理装置,其特征在于,所述排水箱(7)的前端外表面中间位置固定套接有排水管(6),且排水箱(7)和排水管(6)之间通过螺纹对接固定,排水管(6)的外表面靠近转向槽(28)的上部固定套接有第一套圈(29),所述排水管(6)的外表面靠近转向槽(28)的下部固定套接有第二套圈(31),所述排水管(6)的外表面活动套接有组合卡头(5),且排水管(6)与组合卡头(5)之间通过转向槽(28)和转向卡栓(30)活动对接,组合卡头(5)的底部内表面固定套接有组合套环(25),且组合套环(25)的内侧开设有对接卡槽(24),组合套环(25)的两侧内表面均开设有固定卡槽(26),组合卡头(5)和组合套环(25)之间通过固定卡槽(26)和限位卡栓(27)对接固定,限位卡栓(27)的数量为两组。

  8.根据权利要求6所述的一种工业污水处理装置,其特征在于,所述过滤箱(10)的前端外表面固定安装有两组螺栓卡条(23),且螺栓卡条(23)的内侧开设有四组螺纹槽(22),固定底框(3)的底部内表面固定安装有固定底杆(32),固定底框(3)的底部内表面靠近固定底杆(32)的一侧固定安装有密封底板(33),固定底框(3)的侧边内表面固定安装有固定立杆(36),固定立杆(36)与固定底杆(32)的整体结构均为长方体空心结构,固定立杆(36)与固定底杆(32)和固定底框(3)之间均通过焊接固定。

  9.根据权利要求6所述的一种工业污水处理装置,其特征在于,所述固定顶框(9)的内部靠近过滤箱(10)的一侧固定安装有储料箱(8),所述过滤桶(2)的整体结构为圆柱体双层结构,且过滤桶(2)的内部设有滤棒,过滤桶(2)的一侧外表面固定安装有第二接管(18),过滤桶(2)的底部外表面固定安装有第一接管(16),过滤桶(2)的前部贯穿开设有排料槽。

  10.根据权利要求6所述的一种工业污水处理装置,其特征在于,所述过滤桶(2)的顶端固定安装有侧旋顶盖(17),过滤桶(2)通过第一接管(16)和过滤箱(10)贯通连接,过滤桶(2)通过第二接管(18)和连接罐(4)贯通连接。

  说明书

  一种工业污水处理工艺及其处理装置

  技术领域

  本发明属于污水处理工艺技术领域,具体涉及到一种工业污水处理工艺,更具体的是一种工业污水处理工艺及其处理装置。

  背景技术

  工业污水处理主要是去除工业污水中的化学需氧量、悬浮物、硫化物、石油类、氰化物、六价铬、铅和镉等,利用过滤中和净化等步骤对工业污水进行处理操作,利用该工业污水处理装置可以有效净化工业污水中的有害物。

  对比文件CN208265915U公开的一种工业污水处理装置,包括反应箱和过滤筒,所述反应箱的底部固定连接有过滤箱,并且过滤箱内壁底部的左侧固定连接有套筒,反应箱的左侧固定连接有固定框,固定框内壁的顶部固定连接有伸缩杆,伸缩杆的底端固定连接有移动块,移动块的顶部与固定框内壁的顶部之间且位于伸缩杆的表面套设有弹簧,移动块的左侧固定连接有拉杆,拉杆贯穿固定框且延伸至固定框的外部,固定框的左侧开设有与拉杆相适配的滑动槽,与本发明相比,其不具有辅助清理结构,增加了工业污水处理装置清理操作时的难度。

  现有的工业污水处理装置在使用过程中存在一定的弊端,传统工业污水处理装置不具有辅助清理结构,传统工业污水处理装置采用一体式固定结构设计,增加了工业污水处理装置清理操作时的难度;同时传统工业污水处理装置不具有拼接式固定结构,在使用者对该工业污水处理装置进行维护拆卸操作时,增加了工业污水处理装置安装及拆卸操作时的难度;同时传统工业污水处理装置不具有对接辅助结构,使得单一型号的工业污水处理装置只能对接对应型号的管道,从而降低了工业污水处理装置的适用范围,令其无法适用不同型号的对接管道,给使用者带来一定的不利影响。

  发明内容

  为了克服传统工业污水处理装置不具有辅助清理结构,传统工业污水处理装置采用一体式固定结构设计,增加了工业污水处理装置清理操作时的难度;同时传统工业污水处理装置不具有拼接式固定结构,在使用者对该工业污水处理装置进行维护拆卸操作时,增加了工业污水处理装置安装及拆卸操作时的难度;同时传统工业污水处理装置不具有对接辅助结构,使得单一型号的工业污水处理装置只能对接对应型号的管道,从而降低了工业污水处理装置的适用范围,令其无法适用不同型号的对接管道,而提供一种工业污水处理装置。

  本发明的目的通过以下技术方案实现:

  一种工业污水处理工艺,包括调节操作-一级过滤-二级过滤-脱色操作-排水处理操作步骤,具体步骤如下:

  步骤一,调节操作,开启蓄水箱的密封圆盖,使得蓄水箱与工业污水的排水管道连接,使得工业污水进入蓄水箱内,在蓄水箱内加入酸性溶液,通过转动手轮驱动蓄水箱的转杆,同时向蓄水箱加入碱性溶液,驱动转动手轮使得其与工业污水混合,调节其酸碱值;

  步骤二,一级过滤,通过抽水泵抽取蓄水箱内的工业污水,使得其通过连接管进入过滤箱,穿入过滤箱的过滤网由连通底管配合第一接管将工业污水导入至过滤桶内;

  步骤三,二级过滤,工业污水由过滤桶的滤棒排出,使得二级过滤后的工业污水进入连接罐内;

  步骤四,脱色操作,向连接罐内加入氧化脱色剂,使得氧化脱色剂和工业污水混合,令工业污水内的颜料与其分离,同时加入凝絮剂,令颜料凝结成絮状,通过连接罐的排污管排入储料箱内;

  步骤五,排水处理,工业污水通过连接罐进入排水箱内,拔出组合卡头的限位卡栓,使得限位卡栓脱离组合套环的固定卡槽,更换不同口径的对接卡槽的组合套环,按压限位卡栓固定组合套环,通过排水管的转向槽,转动组合卡头,使得管道与组合套环的对接卡槽对接,排出排水箱内的工业污水。

  作为本发明的进一步方案,所述蓄水箱的整体结构为箱体空心结构,所述转动手轮活动安装在蓄水箱的前部,所述密封圆盖固定安装在蓄水箱的前部靠近转动手轮的一侧,所述抽水泵固定套接在蓄水箱的上端,所述连接管固定套接在抽水泵的一侧内表面,且连接管的数量为两组。

  作为本发明的进一步方案,所述连通底管固定套接在过滤箱的下端内表面,且连通底管的前端设有密封卡圈,所述过滤网的数量为三组,且过滤网的内侧设有若干组菱形滤槽。

  作为本发明的进一步方案,所述过滤箱的上部活动安装有密封翻板,且过滤箱和密封翻板之间通过两组合页活动连接,所述转向槽开设在排水管的外表面,且转向槽的深度为排水管厚度的二分之一。

  作为本发明的进一步方案,所述过滤箱的内侧内表开设有三组滑动槽,且过滤箱的内侧内表开设有三组滑动槽,所述过滤箱的通过组滑动槽和滑动抽板活动连接,所述过滤网固定套接在滑动抽板的上部,过滤箱的内侧靠近滑动抽板的上部固定安装有刷杆。

  一种工业污水处理装置,包括固定侧框、固定底框和固定顶框,所述固定顶框固定安装在固定底框的上部外表面,所述固定侧框固定安装在固定顶框和固定底框的一侧外表面,所述固定底框的上部内侧设有四组扇形衬板,且扇形衬板的上端外表面固定安装有斜面顶杆,斜面顶杆的外表面设有斜面卡槽,固定底框和固定顶框之间通过斜面顶杆对接固定,所述固定顶框的内部固定安装有过滤箱,且固定顶框的内部靠近过滤箱的下方固定安装有过滤桶,且过滤桶和固定底框之间通过组合卡框对接固定,所述固定底框的内部固定安装有连接罐,且固定底框的内部靠近连接罐的一侧固定固定安装有排水箱。

  作为本发明的进一步方案,所述排水箱的前端外表面中间位置固定套接有排水管,且排水箱和排水管之间通过螺纹对接固定,排水管的外表面靠近转向槽的上部固定套接有第一套圈,所述排水管的外表面靠近转向槽的下部固定套接有第二套圈,所述排水管的外表面活动套接有组合卡头,且排水管与组合卡头之间通过转向槽和转向卡栓活动对接,组合卡头的底部内表面固定套接有组合套环,且组合套环的内侧开设有对接卡槽,组合套环的两侧内表面均开设有固定卡槽,组合卡头和组合套环之间通过固定卡槽和限位卡栓对接固定,限位卡栓的数量为两组。

  作为本发明的进一步方案,所述过滤箱的前端外表面固定安装有两组螺栓卡条,且螺栓卡条的内侧开设有四组螺纹槽,固定底框的底部内表面固定安装有固定底杆,固定底框的底部内表面靠近固定底杆的一侧固定安装有密封底板,固定底框的侧边内表面固定安装有固定立杆,固定立杆与固定底杆的整体结构均为长方体空心结构,固定立杆与固定底杆和固定底框之间均通过焊接固定。

  作为本发明的进一步方案,所述固定顶框的内部靠近过滤箱的一侧固定安装有储料箱,所述过滤桶的整体结构为圆柱体双层结构,且过滤桶的内部设有滤棒,过滤桶的一侧外表面固定安装有第二接管,过滤桶的底部外表面固定安装有第一接管,过滤桶的前部贯穿开设有排料槽。

  作为本发明的进一步方案,所述过滤桶的顶端固定安装有侧旋顶盖,过滤桶通过第一接管和过滤箱贯通连接,过滤桶通过第二接管和连接罐贯通连接。

  本发明的有益效果:

  1、通过设置过滤箱和滑动抽板,在使用者对该工业污水处理装置进行维护清理操作时,使用者可以利用螺栓卡条的螺纹槽,将过滤箱从固定顶框内拆除,使得过滤箱自身具有拼接式固定结构,降低其拆卸难度,同时使用者可以向外抽动滑动抽板,利用过滤箱内侧的三组滑动槽分别将过滤箱内的三组滑动抽板抽出,当滑动抽板从过滤箱内抽出后,使用者可以及时更换滑动抽板上的过滤网,同时对滑动抽板上的过滤网进行清理操作,利用滑动抽板的滑动式移动结构,可以使得过滤网的更换操作更加便捷,降低过滤箱维护清理操作时的难度,使得该工业污水处理装置具有辅助清理结构,同时配合刷杆的设置,可以在滑动抽板抽出及推入操作时,使得滑动抽板的过滤网与刷杆产生摩擦接触,从而在滑动抽板抽出及推入操作时对过滤网表面的阻塞物进行清理操作,避免过滤网出现阻塞现象,利用过滤箱和滑动抽板的设置可以使得该工业污水处理装置的清理维护操作更加便捷。

  2、通过设置固定底框和斜面顶杆,当使用者需要对该工业污水处理装置的零部件进行更换维护操作时,使用者利用固定底框和斜面顶杆,将固定底框和固定顶框分离,通过起吊方式将固定顶框吊起,从而令该工业污水处理装置的多个零部件分离,当固定底框和固定顶框分离后,可以使得工业污水处理装置的储料箱与过滤箱和连接罐与排水箱分离,便于使用者对固定底框和固定顶框内的零部件进行更换维护操作,通过对固定底框和固定顶框的拆卸,使得工业污水处理装置拆分成两个部分,同时利用斜面顶杆表面的斜面结构,有效降低固定底框和固定顶框对接时的阻力,使得其安装操作更加便捷,通过固定底框和斜面顶杆的设置,降低了工业污水处理装置拆卸其安装操作时的难度,使得该工业污水处理装置具有拼接式固定结构。

  3、通过设置组合套环和组合卡头,当使用者对该工业污水处理装置进行排水操作时,使用者可以通过拔出组合卡头的限位卡栓,使得限位卡栓与组合套环的固定卡槽分离,从而将组合套环从组合卡头内抽出,使得组合套环和组合卡头分离,使用者可以根据其所对接的管道口径,更换具有不同尺寸对接卡槽的组合套环,通过组合套环的对接卡槽对其所对接的管道进行对接操作,利用组合套环和组合卡头的设置,使得该工业污水处理装置具有对接辅助结构,提升该工业污水处理装置的适用范围。

  4、通过转向槽和转向卡栓的设置,在使用者利用组合套环和组合卡头对管道进行固定对接操作时,使用者可以利用排水管的转向槽转动组合卡头,在不转动管道的情况下,将组合卡头的对接卡槽卡在管道的外壁,使得其对接操作更加便捷,同时利用第一套圈和第二套圈,可以在组合卡头转动时提升组合卡头和排水管之间的密封性,避免组合卡头和排水管之间出现渗液现象。
