一体化废水处理:固液分离效果好的三级化粪池

来源:四川名膜 时间:2020-03-23 15:58:33 浏览:

  一体化废水处理:本实用新型属于生活污水处理设施的技术领域,公开了一种固液分离效果好的三级化粪池,其技术方案要点是包括池体,池体内设有第一池和第二池,第一池与第二池之间设有前分隔板,前分隔板中部开设有前过粪口,还包括设置在前分隔板上的分离管,分离管一端环绕前过粪口设置,分离管的内壁上开设有排渣槽,分离管内转动架设有转轴,排渣槽朝向第一池一端与分离管的端面连通,朝向第二池一端的端面封闭,转轴上设有若干扇叶,转轴一端穿设于池体上,并接有电机,扇叶平行于转轴设置,具有粪液由第一池流入第二池之前,经过充分地固液分离,固化物体含量很少,进入第二池后无害化程度高,从而能够有效提高出水水质的效果。

一体化废水处理:固液分离效果好的三级化粪池

  一体化废水处理:权利要求书

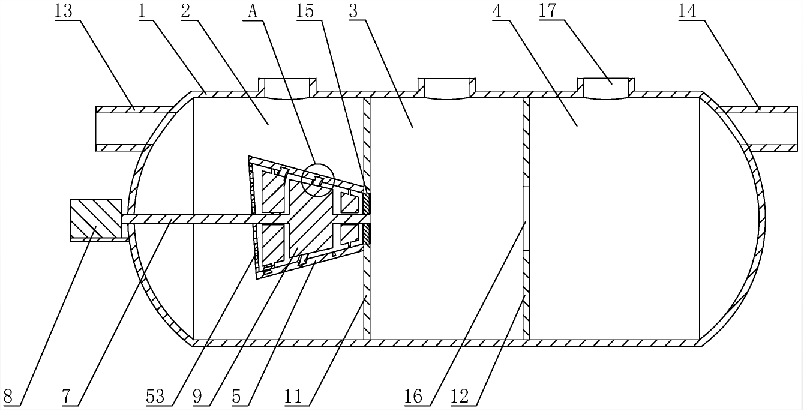

  1.一种固液分离效果好的三级化粪池,包括池体(1),所述池体(1)内设有第一池(2)和第二池(3),所述第一池(2)与第二池(3)之间设有前分隔板(11),所述前分隔板(11)中部开设有前过粪口(15),其特征在于:还包括设置在前分隔板(11)上的分离管(5),所述分离管(5)一端环绕前过粪口(15)设置,分离管(5)的内壁上开设有排渣槽(6),分离管(5)内转动架设有转轴(7),所述排渣槽(6)朝向第一池(2)一端与分离管(5)的端面连通,朝向第二池(3)一端的端面封闭,所述转轴(7)上设有若干扇叶(9),转轴(7)一端穿设于池体(1)上,并接有电机(8),所述扇叶(9)平行于转轴(7)设置。

  2.根据权利要求1所述的一种固液分离效果好的三级化粪池,其特征在于:所述分离管(5)呈喇叭状设置,分离管(5)朝向第二池(3)一端的管口内径小于另一端的管口内径。

  3.根据权利要求1所述的一种固液分离效果好的三级化粪池,其特征在于:所述排渣槽(6)呈螺旋型设置,排渣槽(6)的槽口边沿设有倒角,形成导渣面(61)。

  4.根据权利要求1所述的一种固液分离效果好的三级化粪池,其特征在于:所述排渣槽(6)的槽底宽度大于槽口宽度。

  5.根据权利要求1所述的一种固液分离效果好的三级化粪池,其特征在于:所述排渣槽(6)朝向第一池(2)一端的槽口封闭,所述分离管(5)位于前分隔板(11)朝向第一池(2)一侧,分离管(5)背向前分隔板(11)一端的端面上设有导渣管(51),所述导渣管(51)一端与排渣槽(6)连通,另一端远离分离管(5)设置。

  6.根据权利要求1所述的一种固液分离效果好的三级化粪池,其特征在于:所述分离管(5)两端的内侧壁上分别设有止流板(52),所述止流板(52)平行于分离管(5)的轴线设置。

  7.根据权利要求1所述的一种固液分离效果好的三级化粪池,其特征在于:所述分离管(5)朝向第一池(2)一端设有过滤筛网(53)。

  8.根据权利要求7所述的一种固液分离效果好的三级化粪池,其特征在于:所述过滤筛网(53)倾斜设置,过滤筛网(53)底端与第二池(3)之间的距离小于顶端与第二池(3)之间的距离。

  一体化废水处理:说明书

  一种固液分离效果好的三级化粪池

  一体化废水处理:技术领域

  本实用新型涉及生活污水处理设施的技术领域,特别涉及一种固液分离效果好的三级化粪池。

  一体化废水处理:背景技术

  化粪池是处理粪便并加以过滤沉淀的设备,使用过程中,固化物体在池底分解,上层的水化物体进入管道流走,防止管道堵塞,给固化物体(粪便等垃圾)有充足的时间水解。

  国内目前较多使用的化粪池为三级化粪池,其工作原理如下:新鲜粪便由进粪口进入第一池,池内粪便开始发酵分解,因比重不同粪液可自然分为三层,上层为糊状粪皮,下层为块状或颗状粪渣,中层为比较澄清的粪液。在上层粪皮和下层粪渣中含细菌和寄生虫卵最多,中层含虫卵最少,初步发酵的中层粪液经过粪管溢流至第二池,大部分未经充分发酵的粪皮和粪渣则被阻留在第一池内继续发酵。流入第二池的粪液进一步发酵分解,虫卵继续下沉,病原体逐渐死亡,粪液得到进一步无害化,产生的粪皮和粪渣厚度比第一池显著减少。流入第三池的粪液一般已经腐熟,其中病菌和寄生虫卵已基本杀灭,第三池功能主要起储存已基本无害化的粪液作用。

  公告号为CN206736049U的中国专利公开了一种三级化粪池,包括顺次连通的第一化粪池、第二化粪池和第三化粪池,在三个化粪池上均设有能够打开以便于观察和清理的盖板,在所述第一化粪池的侧壁上设有与所述第一化粪池连通的进粪管,在所述第一化粪池和所述第二化粪池之间的池壁上设有第一过粪管,在所述第二化粪池和所述第三化粪池之间的池壁上设有第二过粪管,在所述第三化粪池的外侧壁上设有与所述第三化粪池连通的出水管,并在所述第三化粪池内设有上平面低于所述出水管的滤料层。这种三级化粪池通过在出水管下方设置滤料层,对第三池内的粪液进行过滤,以提高出水水质。

  在实际使用过程中,细菌等病原体和寄生虫卵主要附着在固化物体上,粪液则不利于其生存,故出水水质往往取决于第一池和第二池内的固液分离程度。由第一池进入第二池的固化物质越少,则第二池内的病原体和寄生虫卵越少,经过发酵分解后,粪液无害化更加充分。在上述三级化粪池的第一池中,粪便、粪液和粪皮在重力作用下实现分层,固液分离效果差,有较多的小颗粒固化物体悬浮在粪液中,随粪液流入第二池,导致粪液的无害化进程缓慢,出水水质较差。

  一体化废水处理:实用新型内容

  本实用新型的目的是提供一种固液分离效果好的三级化粪池,具有粪液由第一池流入第二池之前,经过充分地固液分离,固化物体含量很少,进入第二池后无害化程度高,从而能够有效提高出水水质的优点。

  本实用新型的上述技术目的是通过以下技术方案得以实现的:

  一种固液分离效果好的三级化粪池,包括池体,所述池体内设有第一池和第二池,所述第一池与第二池之间设有前分隔板,所述前分隔板中部开设有前过粪口,还包括设置在前分隔板上的分离管,所述分离管一端环绕前过粪口设置,分离管的内壁上开设有排渣槽,分离管内转动架设有转轴,所述排渣槽朝向第一池一端与分离管的端面连通,朝向第二池一端的端面封闭,所述转轴上设有若干扇叶,转轴一端穿设于池体上,并接有电机,所述扇叶平行于转轴设置。

  通过采用上述技术方案,分离管一端环绕前过粪口设置,粪液由第一池进入第二池时流经分离管,此时电机驱动转轴旋转,带动扇叶转动,搅动分离管内的粪液形成横向旋流,悬浮在粪液中的小颗粒粪渣在离心力的作用下被甩向分离管内壁,并进入排渣槽,当排渣槽内的粪渣越积越多时,粪渣从排渣槽的敞口端被挤出,进入第一池后下沉,含粪渣极少的粪液则流入第二池;粪液由第一池流入第二池之前,经过充分地固液分离,固化物体含量很少,进入第二池后无害化程度高,从而能够有效提高出水水质。

  进一步的,所述分离管呈喇叭状设置,分离管朝向第二池一端的管口内径小于另一端的管口内径。

  通过采用上述技术方案,喇叭状的分离管朝向第二池一端的管口内径较小,朝向第一池一端的管口向外倾斜,故粪渣在排渣槽内收到的压力也倾斜指向第一池,有利于粪渣从排渣槽内排出。

  进一步的,所述排渣槽呈螺旋形设置,排渣槽的槽口边沿设有倒角,形成导渣面。

  通过采用上述技术方案,在排渣槽的槽口出设置导渣面,便于排渣槽两侧的粪渣进入排渣槽,使排渣槽能够更好地将粪渣收集起来,并使其在压力的作用下汇聚成泥,排入第一池后更易下沉。

  进一步的,所述排渣槽的槽底宽度大于槽口宽度。

  通过采用上述技术方案,排渣槽的槽口收缩,能够有效阻挡粪液对排渣槽内部的冲击,使粪渣得以稳定地在排渣槽内流动。

  进一步的,所述排渣槽朝向第一池一端的槽口封闭,所述分离管位于前分隔板朝向第一池一侧,分离管背向前分隔板一端的端面上设有导渣管,所述导渣管一端与排渣槽连通,另一端远离分离管设置。

  通过采用上述技术方案,排渣槽内的粪渣即将被排出时,依次经过槽口封闭的排渣槽末端和导渣管,避免其与进入分离管的粪液接触后,被水流冲散。

  进一步的,所述分离管两端的内侧壁上分别设有止流板,所述止流板平行于分离管的轴线设置。

  通过采用上述技术方案,设置止流板能够有效地将分离管中部的横向环流截断,避免其扰动第一池和第二池内的粪液,保证第一池和第二池内的粪液能够自然沉降分层。

  进一步的,所述分离管朝向第一池一端设有过滤筛网。

  通过采用上述技术方案,在分离管的进液端设置过滤筛网,对体积较大的粪渣进行拦截,减轻分离管的压力,同时避免大颗粒粪渣将排渣槽堵塞。

  进一步的,所述过滤筛网倾斜设置,过滤筛网底端与第二池之间的距离小于顶端与第二池之间的距离。

  通过采用上述技术方案,过滤筛网顶端朝向第一池倾斜,粪液斜向上地穿过过滤筛网,被过滤筛网拦截的粪渣位于其下表面,在重力作用下自行下沉,不易将过滤筛网堵塞。

  综上所述,本实用新型具有以下有益效果:

  1.粪液由第一池流入第二池之前,经过充分地固液分离,固化物体含量很少,进入第二池后无害化程度高,从而能够有效提高出水水质;

  2.通过设置止流板,横向环流仅在分离管中部产生,不会波及第一池和第二池内的粪液;

  3.通过设置过滤筛网,使分离管的分离效果更好,运转稳定。
