环保水处理设备:污水水质检测用取样技术

来源:四川名膜 时间:2020-03-23 16:19:45 浏览:

  环保水处理设备:本实用新型涉及取样装置技术领域,尤其涉及一种污水水质检测用取样装置,包括固定框,所述固定框的底端安装固定有插杆,固定框的内部安装固定有固定板,固定板上均匀开设有安装槽,安装槽两侧的内壁上转动安装有转杆,且两个转杆之间安装固定有固定管,所述固定框的顶端安装固定有固定杆,固定杆的顶端安装固定有固定架,固定架的中部设置有横杆,横杆上安装固定有线块,线块的中部穿插有拉线,且拉线的底端和固定管连接固定,拉线的顶端穿过线块和拉环连接固定,从而能够便捷、轻松的进行污水的取样。

环保水处理设备:污水水质检测用取样技术

  环保水处理设备:权利要求书

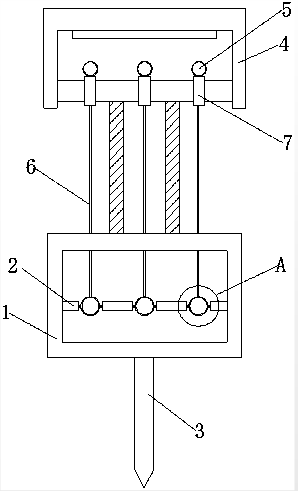

  1.一种污水水质检测用取样装置,包括固定框(1),其特征在于,所述固定框(1)的底端安装固定有插杆(3),固定框(1)的内部安装固定有固定板(2),固定板(2)上均匀开设有安装槽,安装槽两侧的内壁上转动安装有转杆(10),且两个转杆(10)之间安装固定有固定管(8),所述固定框(1)的顶端安装固定有固定杆,固定杆的顶端安装固定有固定架(4),固定架(4)的中部设置有横杆,横杆上安装固定有线块(7),线块(7)的中部穿插有拉线(6),且拉线(6)的底端和固定管(8)连接固定,拉线(6)的顶端穿过线块(7)和拉环(5)连接固定。

  2.根据权利要求1所述的一种污水水质检测用取样装置,其特征在于,所述固定板(2)上安装槽的两侧开设有凹槽,凹槽内安装固定有轴承,轴承的中部插设固定有转杆(10)。

  3.根据权利要求2所述的一种污水水质检测用取样装置,其特征在于,所述转杆(10)和安装槽的侧壁之间安装固定有弹簧(9)。

  4.根据权利要求1所述的一种污水水质检测用取样装置,其特征在于,所述固定板(2)上单个安装槽内的固定管(8)内均插设取样管。

  5.根据权利要求1所述的一种污水水质检测用取样装置,其特征在于,所述拉线(6)的底端和固定管(8)上顶部靠近安装槽的开口处的一端连接固定。

  环保水处理设备:说明书

  一种污水水质检测用取样装置

  环保水处理设备:技术领域

  本实用新型涉及取样装置技术领域,尤其涉及一种污水水质检测用取样装置。

  环保水处理设备:背景技术

  在进行污水取样时,大多都是人工在污水处通过取样管进行取样,在取样时工作人员要伸手去污水面取样,从而工作人员容易丢落到污水河中,同时只能对污水表面取样,不能进行取河流中部的污水,从而不能够便捷、轻松的进行污水的取样。

  环保水处理设备:实用新型内容

  本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种污水水质检测用取样装置。

  为了实现上述目的,本实用新型采用了如下技术方案:

  一种污水水质检测用取样装置,包括固定框,所述固定框的底端安装固定有插杆,固定框的内部安装固定有固定板,固定板上均匀开设有安装槽,安装槽两侧的内壁上转动安装有转杆,且两个转杆之间安装固定有固定管,所述固定框的顶端安装固定有固定杆,固定杆的顶端安装固定有固定架,固定架的中部设置有横杆,横杆上安装固定有线块,线块的中部穿插有拉线,且拉线的底端和固定管连接固定,拉线的顶端穿过线块和拉环连接固定。

  优选的,所述固定板上安装槽的两侧开设有凹槽,凹槽内安装固定有轴承,轴承的中部插设固定有转杆。

  优选的,所述转杆和安装槽的侧壁之间安装固定有弹簧。

  优选的,所述固定板上单个安装槽内的固定管内均插设取样管。

  优选的,所述拉线的底端和固定管上顶部靠近安装槽的开口处的一端连接固定。

  本实用新型的有益效果是:

  本实用新型中,握住固定架将固定框沉浸在污水处,可以进行不同深度进行污水取样,当污水进入到固定管内后,通过拉动拉环,使得拉环拉动拉线将固定管的一端往上提起,固定管通过转杆进行转动,然后将固定框从水中取出,从而能够便捷、轻松的进行污水的取样。
