玻璃钢污水设备:污水沉砂技术

文章出处:四川名膜水处理设备有限公司 人气:发表时间:2020-04-17

  玻璃钢污水设备:本发明公开了一种污水沉砂装置,包括固定架,重力分流器,第一沉砂池,第一蛟龙辊,第一电机,第二沉砂池,第二蛟龙辊,第二电机,配电箱,污泥泵,水泥管道和吸水管,本发明,所述的直管道与螺旋管道中部连通,并密封连接,螺旋管降低污水和砂石下流速度,有利于砂石在螺旋管中进行沉淀,螺旋管道和直管道相连接,在污水和砂石流经接口时,砂石由于密度大,速度小的原因进入直管道,大部分污水由于惯性冲过接口,继续留在螺旋管道,以此提高砂石和污水分离效率;第一沉砂池收集绝大部分砂石,通过第一蛟龙辊把沉淀的砂石排出沉砂池,比起使用传统挖掘方法处理沉砂,更加方便简单,省事省力,处理效率也得到提高。

  玻璃钢污水设备:权利要求书

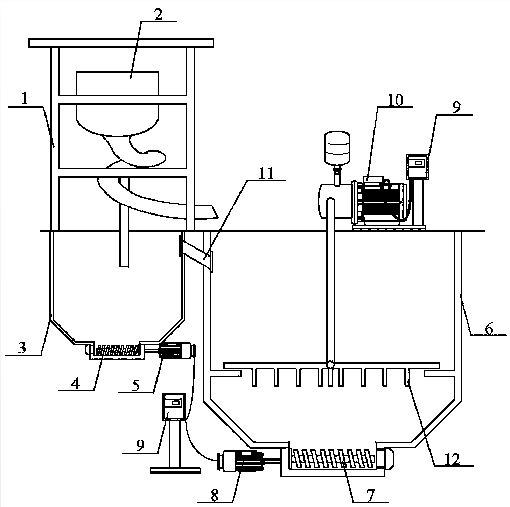

  1.一种污水沉砂装置,其特征在于:该污水沉砂装置包括固定架(1),重力分流器(2),第一沉砂池(3),第一蛟龙辊(4),第一电机(5),第二沉砂池(6),第二蛟龙辊(7),第二电机(8),配电箱(9),污泥泵(10),水泥管道(11)和吸水管(12);所述的固定架(1)安装在第一沉砂池(3)一侧;所述的重力分流器(2)通过螺栓固定在固定架(1)内部,且直管道(23)伸入第一沉砂池(3)内,并低于出水口(32),螺旋管道(22)位于第二沉砂池(6)上方;所述的第一沉砂池(3)体积小于第二沉砂池(6)20-25倍;所述的第一蛟龙辊(4)通过第一安装孔(35)安装在第一集砂槽(33)内;所述的第一电机(5)通过联轴器与第一蛟龙辊(4)连接,并通过导线与配电箱(9)连接;所述的第二蛟龙辊(7)通过第二安装孔(66)安装在第二集砂槽(64)内;所述的第二电机(8)通过联轴器与第二蛟龙辊(7)连接,并通过导线与配电箱(9)连接;所述的污泥泵(10)通过水管与吸水管(12)的集中管(123)连接,并通过导线与配电箱(9)连接;所述的吸水管(12)通过铁链捆绑在支臂(63)上。

  2.根据权利要求1所述的一种污水沉砂装置,其特征在于:所述的重力分流器(2)包括收水漏斗(21),螺旋管道(22)和直管道(23);所述的螺旋管道(22)与收水漏斗(21)焊接;所述的直管道(23)与螺旋管道(22)中部连通,并密封连接。

  3.根据权利要求2所述的一种污水沉砂装置,其特征在于:所述的第一沉砂池(3)包括第一池体(31),出水口(32),第一砂槽(33),第一封门(34),第一安装孔(35)和第一出砂口(36);所述的出水口(32)开设在第一池体(31)上部;所述的第一集砂槽(33)修建在第一池体(31)底部;所述的第一封门(34)通过门轴固定在第一集砂槽(33)外侧,且与第一出砂口(36)对应;所述的第一安装孔(35)和第一出砂口(36)开设在第一集砂槽(33)两侧。

  4.根据权利要求3所述的一种污水沉砂装置,其特征在于:所述的第二沉砂池(6)包括第二池体(61),进水口(62),支臂(63),第二集砂槽(64),第二封门(65),第二安装孔(66)和第二出砂口(67);所述的进水口(62)开设在第二沉砂池(6)上方,并通过水泥管道(11)与出水口(32)连接;所述的支臂(63)修建4个,且中心对称设置在第二池体(61)内下方;所述的第二集砂槽(64)修建在第二池体(61)底部;所述的第二封门(65)通过门轴固定在第二集砂槽(64)外侧,且与第二出砂口(67)对应;所述的第二安装孔(66)和第二出砂口(67)开设在第二集砂槽(64)两侧。

  5.根据权利要求1所述的一种污水沉砂装置,其特征在于:所述的吸水管(12)包括“十”字管(121),滤管(102)和集中管(123);所述的滤管(102)采用多个,且平均贯穿设置在“十”字管(121)上;所述的集中管(123)贯穿设置在“十”字管(121)中心,且位于滤管(102)的背侧。

  玻璃钢污水设备:说明书

  一种污水沉砂装置

  玻璃钢污水设备:技术领域

  本发明涉及污水处理技术领域,具体为一种污水沉砂装置。

  玻璃钢污水设备:背景技术

  我国是一个人均水资源匮乏的国家,被列为世界上十三个贫水国之一。随着我国工业化和城镇化的推进,日趋严重的水污染不仅降低了水体的使用功能,进一步加剧了水资源短缺的矛盾,对中国正在实施的可持续发展战略带来了严重影响,而且还严重威胁到城市居民的饮水安全和人民健康,因此污水的净化处理是未来人们发展的需要。

  污水处理是为使污水达到排水某一水体或再次使用的水质要求,并对其进行净化的过程,但现有污水处理的工艺中,沉砂处理工艺简单,沉砂需要等待污水静止的过程十分漫长,沉砂效率低下,使用传统挖掘方法处理沉砂十分麻烦,费时费力等问题。

  玻璃钢污水设备:发明内容

  (一)解决的技术问题

  针对现有技术的不足,本发明提供了一种污水沉砂装置,通过重力分流器分离沉砂,加快沉砂速度,避免等待污水静止的过程,提高沉砂效率,使用蛟龙辊排出沉砂池底部的砂石,比起使用传统挖掘方法处理沉砂,更加方便简单,省事省力,处理效率也得到提高,以解决上述问题。

  (二)技术方案

  为实现上述目的,本发明提供如下技术方案:一种污水沉砂装置,包括固定架,重力分流器,第一沉砂池,第一蛟龙辊,第一电机,第二沉砂池,第二蛟龙辊,第二电机,配电箱,污泥泵,水泥管道和吸水管;所述的固定架安装在第一沉砂池一侧;所述的重力分流器通过螺栓固定在固定架内部,且直管道伸入第一沉砂池内,并低于出水口,螺旋管道位于第二沉砂池上方;所述的第一沉砂池体积小于第二沉砂池2025倍;所述的第一蛟龙辊通过第一安装孔安装在第一集砂槽内;所述的第一电机通过联轴器与第一蛟龙辊连接,并通过导线与配电箱连接;所述的第二蛟龙辊通过第二安装孔安装在第二集砂槽内;所述的第二电机通过联轴器与第二蛟龙辊连接,并通过导线与配电箱连接;所述的污泥泵通过水管与吸水管的集中管连接,并通过导线与配电箱连接;所述的吸水管通过铁链捆绑在支臂上。

  所述的重力分流器包括收水漏斗,螺旋管道和直管道;所述的螺旋管道与收水漏斗焊接;所述的直管道与螺旋管道中部连通,并密封连接,螺旋管降低污水和砂石下流速度,有利于砂石在螺旋管中进行沉淀,螺旋管道和直管道相连接,在污水和砂石流经接口时,砂石由于密度大,速度小的原因进入直管道,大部分污水由于惯性冲过接口,继续留在螺旋管道,以此提高砂石和污水分离效率。

  所述的第一沉砂池包括第一池体,出水口,第一集砂槽,第一封门,第一安装孔和第一出砂口;所述的出水口开设在第一池体上部;所述的第一集砂槽修建在第一池体底部;所述的第一封门通过门轴固定在第一集砂槽外侧,且与第一出砂口对应;所述的第一安装孔和第一出砂口开设在第一集砂槽两侧,出水口的设置,第一沉砂池收集绝大部分砂石,通过第一蛟龙辊把沉淀的砂石排出沉砂池,比起使用传统挖掘方法处理沉砂,更加方便简单,省事省力,处理效率也得到提高。

  所述的第二沉砂池包括第二池体,进水口,支臂,第二集砂槽,第二封门,第二安装孔和第二出砂口;所述的进水口开设在第二沉砂池上方,并通过水泥管道与出水口连接;所述的支臂修建4个,且中心对称设置在第二池体内下方;所述的第二集砂槽修建在第二池体底部;所述的第二封门通过门轴固定在第二集砂槽外侧,且与第二出砂口对应;所述的第二安装孔和第二出砂口开设在第二集砂槽两侧,第二沉砂池仅收集少量砂石,大部分是分离出来的污水,进水口收集进入第一沉砂池进入的污水,避免等待污水静止的过程,提高沉砂效率。

  所述的吸水管包括“十”字管,滤管和集中管;所述的滤管采用多个,且平均贯穿设置在“十”字管上;所述的集中管贯穿设置在“十”字管中心,且位于滤管的背侧,滤管平均设置在“十”字管上,在污泥泵抽水的时候,在污泥泵功率不变的情况下,通过滤管全面吸水,减少的污水局部水流速度,避免了砂石因抽水速度过大再次进入污水的情况,在水体平稳的情况下把污水抽出做进一步净化,提高污水净化效率。

  (三)有益效果

  本发明提供了一种污水沉砂装置。具备以下有益效果:

  1.本发明,螺旋管降低污水和砂石下流速度,有利于砂石在螺旋管中进行沉淀,螺旋管道和直管道相连接,在污水和砂石流经接口时,砂石由于密度大,速度小的原因进入直管道,大部分污水由于惯性冲过接口,继续留在螺旋管道,以此提高砂石和污水分离效率;

  2.本发明,第一沉砂池收集绝大部分砂石,通过第一蛟龙辊把沉淀的砂石排出沉砂池,比起使用传统挖掘方法处理沉砂,更加方便简单,省事省力,处理效率也得到提高;

  3.本发明,第二沉砂池仅收集少量砂石,大部分是分离出来的污水,进水口收集进入第一沉砂池进入的污水,避免等待污水静止的过程,提高沉砂效率;

  4.本发明,滤管平均设置在“十”字管上,在污泥泵抽水的时候,在污泥泵功率不变的情况下,通过滤管全面吸水,减少的污水局部水流速度,避免了砂石因抽水速度过大再次进入污水的情况,在水体平稳的情况下把污水抽出做进一步净化,提高污水净化效率。
