污水设备安装方案:具有预过滤功能的化粪池

来源:四川名膜 时间:2020-03-25 09:50:13 浏览:

  污水设备安装方案:本实用新型公开了一种具有预过滤功能的化粪池,属于化粪池的技术领域,旨在提供一种可对污水进行预处理的化粪池,其技术方案要点是包括敞口式池体,所述池体上设有池盖,所述池体一侧设有进水口,另一侧设有出水口,所述池体沿其长度方向排列有两块过滤板,两块过滤板将池体分割成三个降解腔室,所述池体内侧设有预过滤箱,所述预过滤箱周身上开设有若干过滤孔,所述预过滤箱朝向进水口一侧敞口设置,且覆盖在进水口处。通过预过滤箱的设置,对垃圾进行预过滤,提高了化粪池的降解效果,同时避免化粪池内的三个降解腔室堵塞。

污水设备安装方案:具有预过滤功能的化粪池

  污水设备安装方案:权利要求书

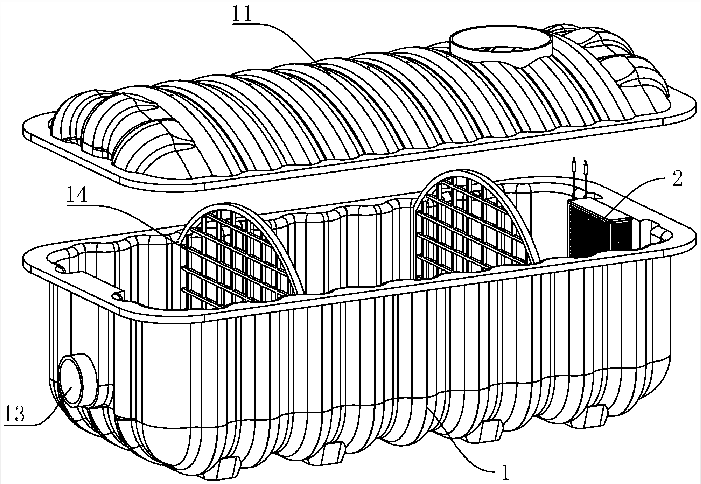

  1.一种具有预过滤功能的化粪池,包括敞口式池体(1),所述池体(1)上设有池盖(11),所述池体(1)一侧设有进水口(12),另一侧设有出水口(13),所述池体(1)沿其长度方向排列有两块过滤板(14),两块过滤板(14)将池体(1)分割成三个降解腔室,其特征在于:所述池体(1)内侧设有预过滤箱(2),所述预过滤箱(2)周身上开设有若干过滤孔,所述预过滤箱(2)朝向进水口(12)一侧敞口设置,且覆盖在进水口(12)处。

  2.根据权利要求1所述的一种具有预过滤功能的化粪池,其特征在于:所述预过滤箱(2)顶面设置成敞口式,且在预过滤箱(2)顶面设有顶板(21),所述顶板(21)一侧与预过滤箱(2)顶部边沿铰接,另一侧与预过滤箱(2)顶部边沿之间设有可拆卸连接的安装组件(3)。

  3.根据权利要求2所述的一种具有预过滤功能的化粪池,其特征在于:所述顶板(21)上开设有固定孔(22),所述预过滤箱(2)顶边对应于固定孔(22)的位置设有内螺纹孔(23),所述安装组件(3)包括竖直设置的顶杆(31),所述顶杆(31)底端设有竖直设置的固定螺栓(32),所述固定螺栓(32)穿过固定孔(22)与内螺纹孔(23)螺纹连接。

  4.根据权利要求3所述的一种具有预过滤功能的化粪池,其特征在于:所述顶杆(31)顶端设有抵紧组件(4),所述抵紧组件(4)包括与顶杆(31)固定连接的固定筒(41),所述固定筒(41)背向顶杆(31)一端开设有通孔,固定筒(41)内设有穿过通孔的固定销(43),所述固定销(43)位于固定筒(41)内的一端设有限位板(44),固定筒(41)内设有压簧(45),压簧(45)与限位板(44)顶触,驱使固定销(43)朝向池盖(11)运动,所述限位板(44)直径大于通孔内径。

  5.根据权利要求4所述的一种具有预过滤功能的化粪池,其特征在于:所述顶杆(31)顶端设有安装螺栓(42),所述固定筒(41)内壁设有内螺纹,所述固定筒(41)与安装螺栓(42)螺纹连接。

  6.根据权利要求3所述的一种具有预过滤功能的化粪池,其特征在于:所述顶板(21)上对应于固定孔(22)的位置设有斗式定位件(33),所述斗式定位件(33)底端贯通与固定孔(22)连通。

  7.根据权利要求1所述的一种具有预过滤功能的化粪池,其特征在于:所述预过滤箱(2)底边低于进水口(12)底部边沿。

  8.根据权利要求1所述的一种具有预过滤功能的化粪池,其特征在于:所述进水口(12)底部边沿高于出水口(13)顶部边沿。

  污水设备安装方案:说明书

  一种具有预过滤功能的化粪池

  污水设备安装方案:技术领域

  本实用新型涉及化粪池的技术领域,特别涉及一种具有预过滤功能的化粪池。

  污水设备安装方案:背景技术

  化粪池,是处理粪便并加以过滤沉淀的设备。其原理是利用沉淀及厌氧发酵的原理,对建筑物下水道排出的粪便进行收集、处理。它将粪便中的固体物质经厌氧发酵而得到分解,并使之沉底,之后可定期清除,而沉淀后的清水则从化粪池上部的出口流出后,作为绿化用水浇灌植物,极大地降低了粪便对江湖河流造成的污染。

  公布号为CN102020405A的中国专利公开了一种化粪池,包括有由池壁和隔墙围成的三个腔室,在第一个腔室连通有进料口,第三个腔室设有出液口,所述第一个腔室与第二个腔室之间以及第二个腔室与第三个腔室之间的隔墙通孔,其特征在于:所述第一个腔室与第二个腔室的空间内设有多个微生物激活包,该微生物激活包是由激活材料以及包围在所述激活材料外面的微生物菌床构成;所述激活材料由碳酸钙、金属镁、金属锰、金属锌和金属铁材料构成,所述微生物菌床是由具有表面积大的海棉体材料或是线状体材料或是薄板条材料构成。

  这种化粪池虽然可以解决现有化粪池微生物分解作用小,维护不便的问题,但是在实际使用过程中由于进入化粪池中的生活垃圾没有进行很好的分类的预处理,化粪池中经常会进入一些大块的、难以降解的生活垃圾,导致降解效果差,甚至阻塞化粪池内腔室之间的连通。

  实用新型内容

  本实用新型的目的是提供一种具有预过滤功能的化粪池,具有对进入化粪池内垃圾进行预处理的优点。

  本实用新型的上述技术目的是通过以下技术方案得以实现的:

  一种具有预过滤功能的化粪池,包括敞口式池体,所述池体上设有池盖,所述池体一侧设有进水口,另一侧设有出水口,所述池体沿其长度方向排列有两块过滤板,两块过滤板将池体分割成三个降解腔室,所述池体内侧设有预过滤箱,所述预过滤箱周身上开设有若干过滤孔,所述预过滤箱朝向进水口一侧敞口设置,且覆盖在进水口处。

  通过采用上述技术方案,粪便、生活垃圾以及污水通过进水口进入预过滤箱内,预过滤箱过滤掉其中大块难以降解的垃圾,然后再进入降解腔室中降解,提高了化粪池的降解效果,同时避免化粪池内的三个降解腔室堵塞。

  进一步的,所述预过滤箱顶面设置成敞口式,且在预过滤箱顶面设有顶板,所述顶板一侧与预过滤箱顶部边沿铰接,另一侧与预过滤箱顶部边沿之间设有可拆卸连接的安装组件。

  通过采用上述技术方案,当预过滤箱中过滤出较多的垃圾时,可打开顶板,将预过滤箱中的垃圾掏出,避免预过滤箱中垃圾堆积,导致无法工作。

  进一步的,所述顶板上开设有固定孔,所述预过滤箱顶边对应于固定孔的位置设有内螺纹孔,所述安装组件包括竖直设置的顶杆,所述顶杆底端设有竖直设置的固定螺栓,所述固定螺栓穿过固定孔与内螺纹孔螺纹连接。

  通过采用上述技术方案,由于化粪池内比较脏,可通过顶杆旋拧固定螺栓,从而打开顶板,便于掏出预过滤箱内的垃圾。

  进一步的,所述顶杆顶端设有抵紧组件,所述抵紧组件包括与顶杆固定连接的固定筒,所述固定筒背向顶杆一端开设有通孔,固定筒内设有穿过通孔的固定销,所述固定销位于固定筒内的一端设有限位板,固定筒内设有压簧,压簧与限位板顶触,驱使固定销朝向池盖运动,所述限位板直径大于通孔内径。

  通过采用上述技术方案,顶杆通过其顶端的抵紧组件与池盖内壁抵触,这样可以避免顶杆在池体内晃动,保持安装组件对顶板与预过滤箱连接的稳定性。

  进一步的,所述顶杆顶端设有安装螺栓,所述固定筒内壁设有内螺纹,所述固定筒与安装螺栓螺纹连接。

  通过采用上述技术方案,便于将抵紧组件与顶杆安装一起。

  进一步的,所述顶板上对应于固定孔的位置设有斗式定位件,所述斗式定位件底端贯通与固定孔连通。

  通过采用上述技术方案,由于化粪池内比较浑浊,工作人员无法通过肉眼便被位置,通过斗式定位件,可辅助定位。

  进一步的,所述预过滤箱底边低于进水口底部边沿。

  通过采用上述技术方案,这样预过滤箱内就可预存一些垃圾,防止垃圾太多将预过滤箱堵塞。

  进一步的,所述进水口底部边沿高于出水口顶部边沿。

  通过采用上述技术方案,形成溢流结构,可避免化粪池内污水太多以至于化粪池内承受较大压力。

  综上所述,本实用新型具有以下有益效果:

  1.通过预过滤箱的设置,对垃圾进行预过滤,提高了化粪池的降解效果,同时避免化粪池内的三个降解腔室堵塞;

  2.通过顶杆的设置,能够起到方便工人操作的效果;

  3. 通过斗式定位件的设置,可辅助工人顶杆定位,便于将顶板与预过滤箱安装到一起。
