小区一体化污水设备价格:新型格栅除污机

来源:四川名膜 时间:2020-03-24 16:23:44 浏览:

  小区一体化污水设备价格:本实用新型公开了污水处理领域内的一种新型格栅除污机。该种新型格栅除污机包括箱体和板网链,箱体包括进水腔和出水腔,进水腔和出水腔通过挡板分隔,挡板底部设置有连通进水腔和出水腔的水流通道,进水腔前壁设置有进水口,进水腔前壁和挡板后壁分别绕进水口设置有相互匹配的V形轨道,进水口位于V形轨道上方,水流通道位于V形轨道下方,沿V形轨道设置有板网链,板网链两端分别延伸出箱体并绕箱体呈环状连接,板网链呈凹字形绕箱体循环转动,出水腔后壁设置有出水口。该种新型格栅除污机无需建设蓄水池,节约成本、节省安装空间,同时,滤水效率高、除污效果好。

小区一体化污水设备价格:新型格栅除污机

  小区一体化污水设备价格:权利要求书

  1.一种新型格栅除污机,其特征在于:包括箱体和板网链,所述箱体包括进水腔和出水腔,所述进水腔和所述出水腔通过挡板分隔,所述挡板底部设置有连通所述进水腔和所述出水腔的水流通道,所述进水腔前壁设置有进水口,所述进水腔前壁和所述挡板后壁分别绕所述进水口设置有相互匹配的V形轨道,所述进水口位于所述V形轨道上方,所述水流通道位于所述V形轨道下方,沿所述V形轨道设置有所述板网链,所述板网链两端分别延伸出所述箱体并绕所述箱体呈环状连接,所述板网链呈凹字形绕所述箱体循环转动,所述出水腔后壁设置有出水口。

  2.根据权利要求1所述的一种新型格栅除污机,其特征在于:所述箱体底部设置有冲洗装置,所述板网链从所述冲洗装置下方经过,所述冲洗装置冲洗板网链上残留的污物。

  3.根据权利要求1所述的一种新型格栅除污机,其特征在于:所述板网链包括两根牵引链条以及设置于所述牵引链条之间的多块滤板,多块所述滤板相互配合覆盖所述牵引链条并随所述牵引链条循环转动。

  4.根据权利要求3所述的一种新型格栅除污机,其特征在于:所述箱体在拐角处分别设置有与所述牵引链条配合的齿轮轴,所述牵引链条与齿轮轴连接并通过齿轮轴驱动转动,多个所述齿轮轴中至少一个为主动齿轮轴,所述主动齿轮轴通过电机驱动转动。

  5.根据权利要求3所述的一种新型格栅除污机,其特征在于:所述滤板横截面外形轮廓为M字形且分布多个规则排列的小孔,所述滤板背面不设筋板。

  6.根据权利要求3所述的一种新型格栅除污机,其特征在于:所述牵引链条与所述滤板采用螺栓连接。

  小区一体化污水设备价格:说明书

  一种新型格栅除污机

  小区一体化污水设备价格:技术领域

  本实用新型涉及污水处理技术领域,特别涉及一种新型格栅除污机。

  小区一体化污水设备价格:背景技术

  现有的污水处理设施一般是在污水排水口建一个大的污水蓄水池,将粗滤后的污水排入蓄水池中,由蓄水池中安装的格栅除污机对污水中的悬浮物进行分离。

  但是,建立蓄水池需要占用大量空间,在场地受限的情况下现有的污水处理设施并不适用。

  实用新型内容

  本实用新型的目的是提供一种无需蓄水池、所需安装空间小的新型格栅除污机。

  为了实现上述实用新型目的,本实用新型一种新型格栅除污机采用的如下技术方案:

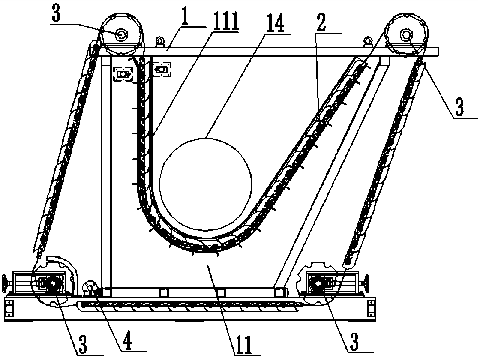

  一种新型格栅除污机,包括箱体和板网链,所述箱体包括进水腔和出水腔,所述进水腔和所述出水腔通过挡板分隔,所述挡板底部设置有连通所述进水腔和所述出水腔的水流通道,所述进水腔前壁设置有进水口,所述进水腔前壁和所述挡板后壁分别绕所述进水口设置有相互匹配的V形轨道,所述进水口位于所述V形轨道上方,所述水流通道位于所述V形轨道下方,沿所述V形轨道设置有所述板网链,所述板网链两端分别延伸出所述箱体并绕所述箱体呈环状连接,所述板网链呈凹字形绕所述箱体循环转动,所述出水腔后壁设置有出水口。本步有益效果在于:板网链具有过水与截污功能,混杂污物的污水从进水口进入进水腔被挡板和板网链阻挡,污物被板网链截留,污水经过板网链后再从水流通道进入出水腔,出水腔汇集过滤后的污水并从出水口排出,期间被板网链截留的污物附着于板网链并随板网链移出箱体,板网链沿循环转动方向在经过V形轨道后伸出箱体的拐角处为卸渣段,在卸渣段板网链开始翻转错动,使杂物依靠重力脱落。

  进一步地,所述箱体底部设置有冲洗装置,所述板网链从所述冲洗装置下方经过,所述冲洗装置冲洗板网链上残留的污物。本步有益效果在于:冲洗装置喷出压力水冲洗板网链,消除网孔的堵塞,冲洗后的渣水混合物通过集渣槽收集排出。

  进一步地,所述板网链包括两根牵引链条以及设置于所述牵引链条之间的多块滤板,多块所述滤板相互配合覆盖所述牵引链条并随所述牵引链条循环转动。

  进一步地,所述箱体在拐角处分别设置有与所述牵引链条配合的齿轮轴,所述牵引链条与齿轮轴连接并通过齿轮轴驱动转动,多个所述齿轮轴中至少一个为主动齿轮轴,所述主动齿轮轴通过电机驱动转动。

  进一步地,所述滤板横截面外形轮廓为M字形且分布多个规则排列的小孔,所述滤板背面不设筋板。本步有益效果在于:滤板背面不设筋板可减少挂渣的可能性,M型滤板的表面能截留较大的污物。

  进一步地,所述牵引链条与所述滤板采用螺栓连接。

  与现有技术相比,本实用新型的有益效果在于:1,无需建设蓄水池,节约成本,节省安装空间;2,进水腔内的污水可从多方向透过板网链,过水面积和过水流量大,滤水效率高;3,M形滤板的表面能截留较大污物,除污效果好。
