农村污水处理设备厂家:分段进水式气升回流一体

来源:四川名膜 时间:2020-03-24 16:22:46 浏览:

  农村污水处理设备厂家:本实用新型公开了一种分段进水式气升回流一体化污水处理装置,包括处理箱、进水口和气管,所述处理箱的内部安装有八个挡板,八个所述挡板将处理箱的内部依次分为第一缓冲室、缺氧池a、好氧池a、缺氧池b、好氧池b、缺氧池c、好氧池c、第二缓冲区和二次沉淀池,所述进水口包括第一进水口、第二进水口和第三进水口,所述第一进水口开设在缺氧池a的上端面,所述第二进水口开设在缺氧池b的上端面,本实用新型分段后,反应器内微生物量呈现梯度递减,不仅有效保持装置内的微生物量,保证该装置的除污效果,而且有效降低沉淀污泥浓度,避免了回流污泥量少导致污泥上浮,保证出水水质。

农村污水处理设备厂家:分段进水式气升回流一体

  农村污水处理设备厂家:权利要求书

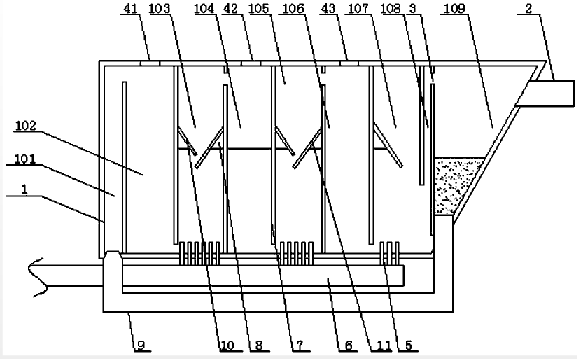

  1.一种分段进水式气升回流一体化污水处理装置,包括处理箱(1)、进水口(4)和气管(6),其特征在于:所述处理箱(1)的内部安装有八个挡板(7),八个所述挡板(7)将处理箱(1)的内部依次分为第一缓冲室(101)、缺氧池a(102)、好氧池a(103)、缺氧池b(104)、好氧池b(105)、缺氧池c(106)、好氧池c(107)、第二缓冲区(108)和二次沉淀池(109),所述进水口(4)包括第一进水口(41)、第二进水口(42)和第三进水口(43),所述第一进水口(41)开设在缺氧池a(102)的上端面,所述第二进水口(42)开设在缺氧池b(104)的上端面,所述第三进水口(43)开设在缺氧池c(106)的上端面,所述好氧池a(103)和好氧池b(105)的内部靠近中间的位置安装有第一斜板(10)和第二斜板(11),所述好氧池c(107)的内部靠近缺氧池c(106)的一侧中部安装有第一斜板(10),所述第一斜板(10)与第二斜板(11)的下方设置为气室(8),所述二次沉淀池(109)与第一缓冲室(101)之间连通有回流管(9),所述气管(6)位于处理箱(1)的一侧下方,所述气管(6)上与好氧池a(103)、好氧池b(105)和好氧池c(107)对应的位置安装有曝气管(5),且曝气管(5)远离气管(6)的一端插入有好氧池a(103)、好氧池b(105)和好氧池c(107)的内部。

  2.根据权利要求1所述的一种分段进水式气升回流一体化污水处理装置,其特征在于,所述第一缓冲室(101)靠近缺氧池a(102)一侧的挡板(7)上靠近上端的位置开设有开口(3),八个所述挡板(7)上均开设有开口(3),且八个开口(3)上下交替设置。

  3.根据权利要求1所述的一种分段进水式气升回流一体化污水处理装置,其特征在于,所述处理箱(1)靠近二次沉淀池(109)的一侧设置为倾斜状态,所述二次沉淀池(109)远离第二缓冲区(108)的一侧靠近上方的位置安装有出水管(2)。

  4.根据权利要求1所述的一种分段进水式气升回流一体化污水处理装置,其特征在于,所述好氧池a(103)与好氧池b(105)内部的第一斜板(10)与第二斜板(11)相对倾斜设置。

  农村污水处理设备厂家:说明书

  一种分段进水式气升回流一体化污水处理装置

  农村污水处理设备厂家:技术领域

  本实用新型涉及污水处理技术领域,具体为一种分段进水式气升回流一体化污水处理装置。

  农村污水处理设备厂家:背景技术

  目前我国广大农村及偏远地区的生活污水导致的水污染问题日益突出。针对当前的水污染问题,分散式污水处理是其必要的补充。

  目前国内外有很多分散式污水处理技术工艺,如厌氧沼气池、净化槽、生物膜法、人工湿地、土地处理系统、稳定塘和小型污水处理厂等。

  申请号为200910182634.2的专利中提出了一种气升回流一体化污水处理装置,具有操作运行简单、维护较方便、占地面积小、可设计成地埋式、勿需回流泵,能耗低、污泥龄比较长,排放剩余污泥少等特点。但是实际运行中发现:通过气提作用回流的硝化液和污泥量时有不足,仅为进水流量的75%-120%,时常无法达到传统A2/O工艺中所需的回流量(200%-300%),因此,该装置的硝化液和污泥回流量不足,影响其脱氮效果。

  农村污水处理设备厂家:实用新型内容

  本实用新型的目的在于提供一种分段进水式气升回流一体化污水处理装置,旨在改善现有技术中该装置的硝化液和污泥回流量不足,影响其脱氮效果的问题。

  本实用新型是这样实现的:

  一种分段进水式气升回流一体化污水处理装置,包括处理箱、进水口和气管,所述处理箱的内部安装有八个挡板,八个所述挡板将处理箱的内部依次分为第一缓冲室、缺氧池a、好氧池a、缺氧池b、好氧池b、缺氧池c、好氧池c、第二缓冲区和二次沉淀池,所述进水口包括第一进水口、第二进水口和第三进水口,所述第一进水口开设在缺氧池a的上端面,所述第二进水口开设在缺氧池b的上端面,所述第三进水口开设在缺氧池c的上端面,所述好氧池a和好氧池b的内部靠近中间的位置安装有第一斜板和第二斜板,所述好氧池c的内部靠近缺氧池c的一侧中部安装有第一斜板,所述第一斜板与第二斜板的下方设置为气室,所述二次沉淀池与第一缓冲室之间连通有回流管,所述气管位于处理箱的一侧下方,所述气管上与好氧池a、好氧池b和好氧池c对应的位置安装有曝气管,且曝气管远离气管的一端插入有好氧池a、好氧池b和好氧池c的内部。

  进一步的,所述第一缓冲室靠近缺氧池a一侧的挡板上靠近上端的位置开设有开口,八个所述挡板上均开设有开口,且八个开口上下交替设置。

  进一步的,所述处理箱靠近二次沉淀池的一侧设置为倾斜状态,所述二次沉淀池远离第二缓冲区的一侧靠近上方的位置安装有出水管。

  进一步的,所述好氧池a与好氧池b内部的第一斜板与第二斜板相对倾斜设置。

  与现有技术相比,本实用新型的有益效果是:本实用新型分段后,反应器内微生物量呈现梯度递减,不仅有效保持装置内的微生物量,保证该装置的除污效果,而且有效降低沉淀污泥浓度,避免了回流污泥量少导致污泥上浮,保证出水水质。
