成都污水处理设备:污泥污水卸料传送方法

来源:四川名膜 时间:2020-06-11 10:49:43 浏览:

成都污水处理设备:本实用新型公开了一种污泥污水的卸料传送装置,包括:基础框架;筛分保护格栅,安装在基础框架的上方;移动刮板装置,安装在筛分保护格栅的上方;驱动装置,与移动刮板装置连接,以驱动移动刮板装置沿筛分保护格栅移动,将筛分保护格栅上的物料耙松并将遗留在筛分保护格栅上的物料刮除。该卸料传送装置能够避免参与倒料的工作人员掉入收集池内,并且能对污泥污水中的大件固体垃圾进行筛分,将大件固体物料刮除,避免大件固体垃圾进入后端预处理系统,导致输送装置堵料或损坏,影响系统稳定运行的情况。

成都污水处理设备:污泥污水卸料传送方法



  权利要求书

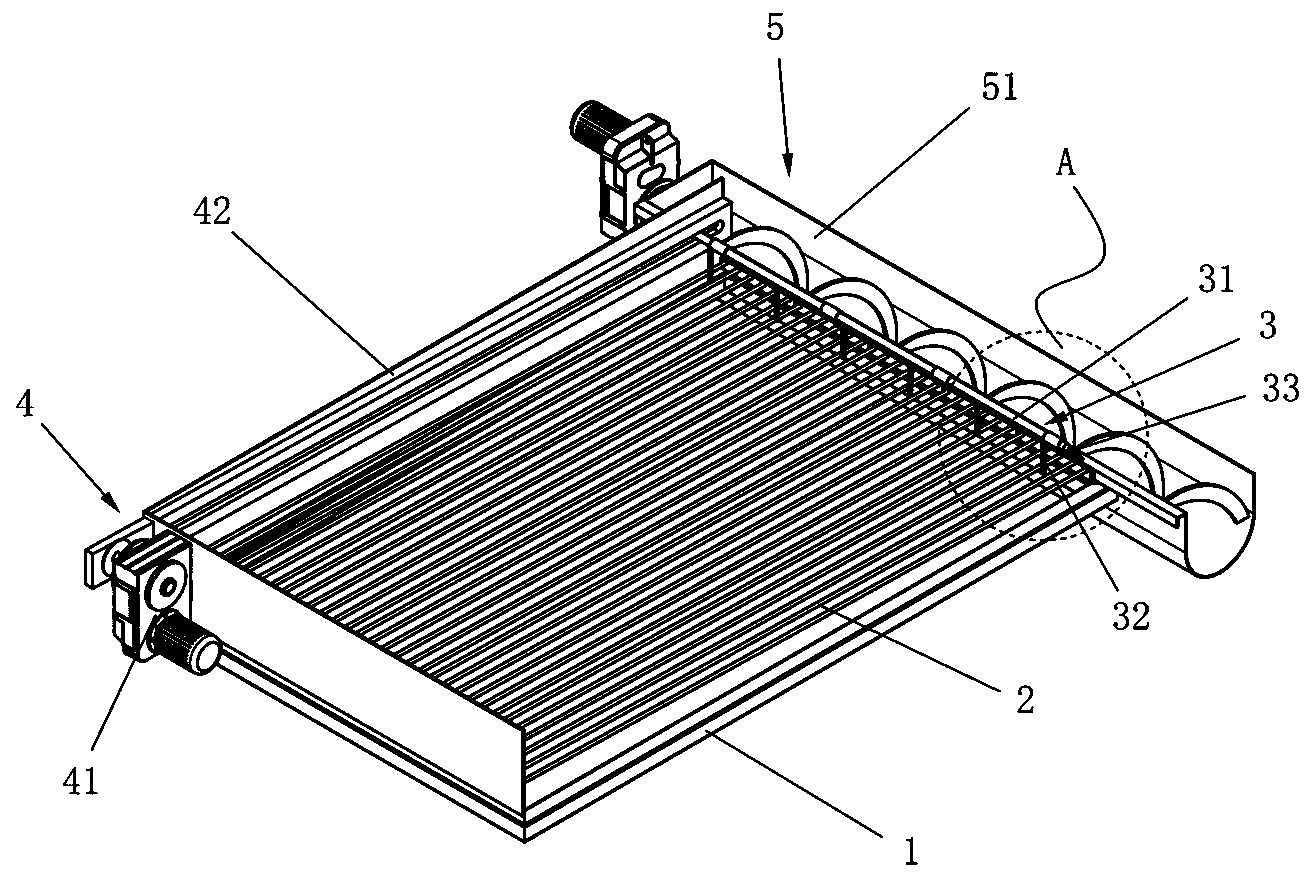

  1.一种污泥污水的卸料传送装置,其特征在于,包括:

  基础框架(1);

  筛分保护格栅(2),安装在所述基础框架(1)的上方;

  移动刮板装置(3),安装在所述筛分保护格栅(2)的上方;

  驱动装置(4),与所述移动刮板装置(3)连接,以驱动所述移动刮板装置(3)沿所述筛分保护格栅(2)移动,将所述筛分保护格栅(2)上的物料耙松并将遗留在所述筛分保护格栅(2)上的物料刮除;

  所述移动刮板装置(3)包括:

  主轴(31),设置在所述筛分保护格栅(2)的上方,所述主轴(31)与所述驱动装置(4)的输出端连接;

  耙杆(32),连接在所述主轴(31)上,且从所述主轴(31)向下延伸;

  刮板(33),可转动地安装在所述主轴(31)上。

  2.根据权利要求1所述的污泥污水的卸料传送装置,其特征在于,所述驱动装置(4)包括:

  驱动电机减速机(41),安装在所述基础框架(1)上;

  传动机构(42),安装在所述基础框架(1)的一侧,所述主轴(31)与所述传动机构(42)连接,所述传动机构(42)与所述驱动电机减速机(41)输出端连接。

  3.根据权利要求1-2中任意一项所述的污泥污水的卸料传送装置,其特征在于,所述筛分保护格栅(2)朝向所述基础框架(1)的一端向下倾斜设置。

  4.根据权利要求3所述的污泥污水的卸料传送装置,其特征在于,所述基础框架(1)上于所述筛分保护格栅(2)较低的一端安装一刮下物料输送装置(5)。

  5.根据权利要求4所述的污泥污水的卸料传送装置,其特征在于,所述刮下物料输送装置(5)为螺旋输送机(51)或倾斜集料槽(52)。

  说明书

  一种污泥污水的卸料传送装置

  技术领域

  本实用新型涉及污泥污水卸料设备技术领域,具体而言,涉及一种安装在污泥污水收集储存池上方的污泥污水的卸料传送装置。

  背景技术

  当前很多污泥、污水收集池上面没有任何防护装置,在运输装置倒料,尤其是需要人工参与倒料的小型运输装置倒料时,存在一定的危险性,行业曾出现人掉入池内的现象。同时,由于没有入口筛分,造成污泥、污水中存在的很多大件固体垃圾进入后端预处理系统,导致输送装置堵料或损坏,影响系统的稳定运行。

  实用新型内容

  本实用新型的主要目的在于提供一种污泥污水的卸料传送装置,以解决现有技术中人工参与污泥、污水倒料时危险性大、大件固体垃圾进入后端导致输送装置堵料或损坏的问题。

  为了实现上述目的,本实用新型提供了一种污泥污水的卸料传送装置,包括:

  基础框架;

  筛分保护格栅,安装在基础框架的上方;

  移动刮板装置,安装在筛分保护格栅的上方;

  驱动装置,与移动刮板装置连接,以驱动移动刮板装置沿筛分保护格栅移动,将筛分保护格栅上的物料耙松并将遗留在筛分保护格栅上的物料刮除;

  移动刮板装置包括:

  主轴,设置在筛分保护格栅的上方,主轴与驱动装置的输出端连接;

  耙杆,连接在主轴上,且从主轴向下延伸;

  刮板,可转动地安装在主轴上。

  进一步地,驱动装置包括:

  驱动电机减速机,安装在基础框架上;

  传动机构,安装在基础框架的一侧,主轴与传动机构连接,传动机构与驱动电机减速机输出端连接。

  进一步地,筛分保护格栅朝向基础框架的一端向下倾斜设置。

  进一步地,基础框架上于筛分保护格栅较低的一端安装一刮下物料输送装置。

  进一步地,刮下物料输送装置为螺旋输送机或倾斜集料槽。

  应用本实用新型的技术方案,通过设置基础框架,在基础框架的上方设置筛分保护格栅,在筛分保护格栅的上方设置移动刮板装置,并设置驱动装置与该移动刮板装置连接;将整个卸料传送装置安装在污泥、污水收集池的上方,将污泥、污水倒在筛分保护格栅上,通过驱动装置驱动移动刮板装置沿筛分保护格栅往复运动,移动刮板装置在往复运动的过程中耙松筛分保护格栅上的污泥,并且将筛分保护格栅上不能落下的污泥、污水中的大件固体物料从筛分保护格栅上刮除,避免污泥、污水中的大件固体垃圾进入后端预处理系统,导致输送装置堵料或损坏,影响系统稳定运行的情况。同时,设置筛分保护格栅也可以避免参与倒料的工作人员掉入污泥、污水收集池内。
