四川水处理设备:初雨污水处理装置及系统

来源:四川名膜 时间:2020-06-11 10:56:45 浏览:

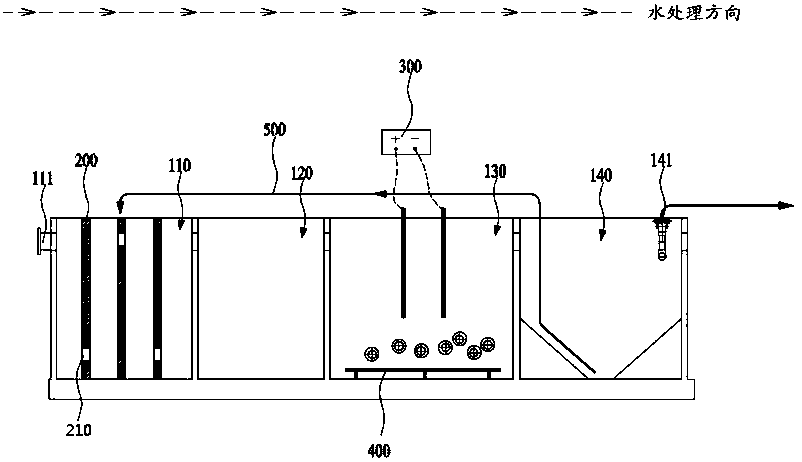

四川水处理设备:本实用新型公开了一种初雨污水处理装置及系统,处理装置包括沿水处理方向通过管道依次连接的厌氧池、缺氧池、好氧池和沉淀池;厌氧池的顶部设置有进水端口,沉淀池的顶部设置有出水端口;此外,还包括气提回流管,气提回流管的进水端设置于沉淀池的底部,气提回流管的出水端设置于厌氧池的上方;初雨污水处理装置还包括:多块间隔板,间隔板竖直地设置于厌氧池内;间隔板的底部或者顶部设置有连通口,相邻的间隔板的连通口上下错开地设置,毗邻进水端口的间隔板的连通口设置于该间隔板的底部;电解除磷装置,电解除磷装置包括直流电源、正极板和负极板。本实用新型旨在解决现有应急设备除磷不达标的技术问题。

四川水处理设备:初雨污水处理装置及系统



  权利要求书

  1.一种初雨污水处理装置,包括沿水处理方向通过管道依次连接的厌氧池、缺氧池、好氧池和沉淀池;其特征在于,所述厌氧池的顶部设置有进水端口,所述沉淀池的顶部设置有出水端口;所述初雨污水处理装置还包括气提回流管,所述气提回流管的进水端设置于所述沉淀池的底部,所述气提回流管的出水端设置于所述厌氧池的上方;所述初雨污水处理装置还包括:

  多块间隔板,所述间隔板竖直地设置于所述厌氧池内,以将所述厌氧池分隔成多个厌氧区间;所述间隔板的底部或者顶部设置有连通口,相邻的所述间隔板的连通口上下错开地设置,毗邻所述进水端口的间隔板的连通口设置于该间隔板的底部;

  电解除磷装置,所述电解除磷装置包括直流电源、正极板和负极板,所述正极板和所述负极板均与所述直流电源连接,且伸入所述好氧池内。

  2.根据权利要求1所述的初雨污水处理装置,其特征在于,所述初雨污水处理装置还包括曝气装置,所述曝气装置包括设置于所述好氧池底部的微孔曝气器,以及与所述微孔曝气器通过气路连接的风机。

  3.根据权利要求1所述的初雨污水处理装置,其特征在于,所述出水端口包括集水槽和设置于所述集水槽的端口的过滤网。

  4.根据权利要求2所述的初雨污水处理装置,其特征在于,所述缺氧池与所述厌氧池之间的连接管道位于所述缺氧池的顶部,所述间隔板的数量为单数;

  或者,所述缺氧池与所述厌氧池之间的连接管道位于所述缺氧池的底部,所述间隔板的数量为双数。

  5.根据权利要求1至4任意一项所述的初雨污水处理装置,其特征在于,多块所述间隔板等间隔设置。

  6.根据权利要求1至4任意一项所述的初雨污水处理装置,其特征在于,所述正极板为铁板,所述负极板为铝板。

  7.一种初雨污水处理系统,其特征在于,所述初雨污水处理系统包括格栅装置、调节池以及如权利要求1至6任意一项所述的初雨污水处理装置;所述格栅装置与所述调节池连通,所述调节池与所述厌氧池连通;所述调节池内设置有水泵,所述水泵用于将所述调节池内的水抽到所述厌氧池内。

  8.根据权利要求7所述的初雨污水处理系统,其特征在于,所述初雨污水处理系统还包括返流管道和设置于所述返流管道上的手动阀,所述返流管道的进水端位于所述沉淀池内,所述返流管道的出水端位于所述调节池的上方,所述返流管道的进水端位于所述返流管道的最高点。

  说明书

  一种初雨污水处理装置及系统

  技术领域

  本实用新型涉及污水处理领域,尤其涉及一种初雨污水处理装置及系统。

  背景技术

  城市河流或湖泊与人们的生活居住环境紧密相关,都属于生态敏感区域,这些水体易受城市污污水排放的污染,而且自我修复能力很差,很容易导致黑臭水体产生。因此,城市内河和湖泊的污染对于环境影响更为明显。

  目前城市初雨污染对于城市河流的污染愈发明显。降雨初期,雨水溶解空气中的大量酸性气体、汽车尾气、工厂废气等污染性气体,从而含有酸性污染物;降落时,又冲刷屋面、沥青混凝土道路、建筑工地等,使得前期雨水中含有大量的有机物、病原体、重金属、油脂、悬浮固体等污染物质,污染程度较高,甚至超出普通城市污水的污染程度。这些初期雨水如果直排河道,会给水环境造成了很大程度的污染。

  通常,含污染物很多的初雨径流蓄存于地下深隧后,要输送到污水处理厂处理达标后排放,目前处理初雨污染多采用应急处理的发挥。在降雨初期,临时启用应急的设备,多采用投加药剂或者超磁设备来进行初雨污水处理后排放,这样的治理思路能耗高,运行成本高,关键指标无法处理达标,无法根治黑臭水体的污染,尤其无法保证污水指标中磷的达标排放。而除磷的不彻底的原因主要在于:单纯依靠好氧菌群除磷能力有限,而且由于内循环的原因,部分污水未经厌氧直接进入缺氧区了,影响了后续的好氧反应。

  鉴于此,有必要提出一种初雨污水处理装置及系统以解决或至少缓解上述缺陷。

  实用新型内容

  本实用新型的主要目的在于提供一种初雨污水处理装置及系统,该初雨污水处理装置及系统旨在解决现有应急设备除磷不达标的技术问题。

  为实现上述目的,本实用新型提出一种初雨污水处理装置,包括沿水处理方向通过管道依次连接的厌氧池、缺氧池、好氧池和沉淀池;所述厌氧池的顶部设置有进水端口,所述沉淀池的顶部设置有出水端口;所述初雨污水处理装置还包括气提回流管,所述气提回流管的进水端设置于所述沉淀池的底部,所述气提回流管的出水端设置于所述厌氧池的上方;其特征在于,所述初雨污水处理装置还包括:

  多块间隔板,所述间隔板竖直地设置于所述厌氧池内,以将所述厌氧池分隔成多个厌氧区间;所述间隔板的底部或者顶部设置有连通口,相邻的所述间隔板的连通口上下错开地设置,毗邻所述进水端口的间隔板的连通口设置于该间隔板的底部;

  电解除磷装置,所述电解除磷装置包括直流电源、正极板和负极板,所述正极板和所述负极板均与所述直流电源连接,且伸入所述好氧池内。

  优选地,所述初雨污水处理装置还包括曝气装置,所述曝气装置包括设置于所述好氧池底部的微孔曝气器,以及与所述微孔曝气器通过气路连接的风机。

  优选地,所述出水端口包括集水槽和设置于所述集水槽的端口的过滤网。

  优选地,所述缺氧池与所述厌氧池之间的连接管道位于所述缺氧池的顶部,所述间隔板的数量为单数;

  或者,所述缺氧池与所述厌氧池之间的连接管道位于所述缺氧池的底部,所述间隔板的数量为双数。

  优选地,多块所述间隔板等间隔设置。

  优选地,所述正极板为铁板,所述负极板为铝板。

  此外,本实用新型还提出一种初雨污水处理系统,所述初雨污水处理系统包括格栅装置、调节池以及如上所述的初雨污水处理装置;所述格栅装置与所述调节池连通,所述调节池与所述厌氧池连通;所述调节池内设置有水泵,所述水泵用于将所述调节池内的水抽到所述厌氧池内。

  优选地,所述初雨污水处理系统还包括返流管道和设置于所述返流管道上的手动阀,所述返流管道的进水端位于所述沉淀池内,所述返流管道的出水端位于所述调节池的上方,所述返流管道的进水端位于所述返流管道的最高点。

  本申请的方案中,为了解决避免污水的内循环影响,在厌氧池内设置有多块间隔板,并使得厌氧池的进水端口与各间隔板的连通口上下错开设置,由此进入厌氧池内的污水经反复上下折流后才能进入缺氧池,充分发挥了厌氧效果。此外,还在好氧池内增加了电解除磷装置,作为除磷的第二道防线。电解产生的铁离子或铝离子能与污水中的磷酸根反应生产不溶性的化合物;部分铁离子或铝离子在不同pH值范围内会与污水中的氢氧根反应生成铁或铝的羟基化合物及沉淀,污水中的磷酸根会吸附于以上物质的表面,随着沉淀及颗粒物得以去除,从而达到除磷的目的。
