成都废水处理设备厂家:市政废水处理传动方法

来源:四川名膜 时间:2020-06-12 13:55:00 浏览:

成都废水处理设备厂家:本实用新型公开了一种用于市政废水处理传动装置,包括底座、主动齿轮、转轴和连接齿;底座上端设有传动主体,传动主体内通过隔板隔为存放箱和污水箱,电机一端连接有转杆,转杆与连接齿连接,连接齿与转轴啮合,转轴与主动齿轮固定连接,主动齿轮上设有网状传送带,网状传送带另一端设有从动齿轮,从动齿轮的转轴两端分别固定连接有支撑杆,支撑杆上铰接有卸料板,卸料板的上侧设有活动挡板,卸料板设置在隔板上,将需要处理的污水通过废水口通入传动主体内,传动主体内通过齿轮带动网状传送带进行传动,将废水内大颗粒物质过滤出来,而废水通过网状传送带流入底端的污水箱内再进行处理,废水内的大颗粒物质通过网状传送带带入存放箱内。

成都废水处理设备厂家:市政废水处理传动方法



  权利要求书

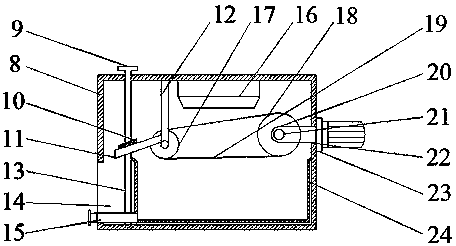

  1.一种用于市政废水处理传动装置,其特征在于:包括底座(1)、主动齿轮(18)、转轴(20)和连接齿(21);

  底座(1)上端设有传动主体(2),传动主体(2)内通过隔板(13)隔为存放箱(14)和污水箱(24),传动主体(2)前侧设有检修门(3),传动主体(2)顶端设有污水口(7),污水口(7)下端连接有污水通道(16);

  传动主体(2)一侧设有电机(6),电机(6)一端连接有转杆(22),转杆(22)与连接齿(21)连接,连接齿(21)与转轴(20)啮合,转轴(20)与主动齿轮(18)固定连接;

  主动齿轮(18)上设有网状传送带(19),网状传送带(19)另一端设有从动齿轮(17),从动齿轮(17)的转轴两端分别固定连接有支撑杆(12),支撑杆(12)上铰接有卸料板(11),卸料板(11)的上侧设有活动挡板(9),卸料板(11)设置在隔板(13)上,污水箱(24)一侧连通有出水管(15)。

  2.根据权利要求1所述的一种用于市政废水处理传动装置,其特征在于:检修门(3)上固定连接有把手(5)。

  3.根据权利要求1所述的一种用于市政废水处理传动装置,其特征在于:检修门(3)与传动主体(2)之间设有铰链(4)。

  4.根据权利要求1所述的一种用于市政废水处理传动装置,其特征在于:污水箱(24)内壁上设有活性炭层(8)。

  5.根据权利要求1所述的一种用于市政废水处理传动装置,其特征在于:电机(6)通过带动转杆(22)带动主动齿轮(18)转动,主动齿轮(18)通过带动网状传送带(19)带动从动齿轮(17)转动。

  6.根据权利要求1所述的一种用于市政废水处理传动装置,其特征在于:电机(6)一侧活动连接有传动轴(23)。

  7.根据权利要求1所述的一种用于市政废水处理传动装置,其特征在于:活动挡板(9)底端设有吸附块(10)。

  说明书

  一种用于市政废水处理传动装置

  技术领域

  本实用新型涉及市政废水处理设备技术领域,具体来说,涉及一种用于市政废水处理传动装置。

  背景技术

  污水,通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水,污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等,近年来随着经济的飞速发展,国内市政废水处理也朝着规模化、专业化的方向转型,在水资源匮乏的中国,市政又是大量消耗水资源并造成环境污染的场所,随着国家环保政策的日益严格要求,市政污水大量需要污水处理设备。而市场上一些产品存在结构不合理,给用户在运行中带来很大的不便,造成维护困难,使用成本高。

  针对相关技术中的问题,目前尚未提出有效的解决方案。

  实用新型内容

  本实用新型的目的在于提供一种用于市政废水处理传动装置,以解决上述背景技术中提出的问题。

  为实现上述目的,本实用新型提供如下技术方案:一种用于市政废水处理传动装置,其特征在于:包括底座、主动齿轮、转轴和连接齿;

  底座上端设有传动主体,传动主体内通过隔板隔为存放箱和污水箱,传动主体前侧设有检修门,传动主体顶端设有污水口,污水口下端连接有污水通道;

  传动主体一侧设有电机,电机一端连接有转杆,转杆与连接齿连接,连接齿与转轴啮合,转轴与主动齿轮固定连接;

  主动齿轮上设有网状传送带,网状传送带另一端设有从动齿轮,从动齿轮的转轴两端分别固定连接有支撑杆,支撑杆上铰接有卸料板,卸料板的上侧设有活动挡板,卸料板设置在隔板上,污水箱一侧连通有出水管。

  进一步地,检修门上固定连接有把手。

  进一步地,检修门与传动主体之间设有铰链。

  进一步地,污水箱内壁上设有活性炭层。

  进一步地,电机通过带动转杆带动主动齿轮转动,主动齿轮通过带动网状传送带带动从动齿轮转动。

  进一步地,电机一侧活动连接有传动轴。

  进一步地,活动挡板底端设有吸附块。

  与现有技术相比,本实用新型具有以下有益效果:通过将需要处理的污水通过废水口通入传动主体内,传动主体内通过齿轮带动网状传送带进行传动,将废水内大颗粒物质过滤出来,而废水通过网状传送带流入底端的污水箱内再进行处理,废水内的大颗粒物质通过网状传送带带入存放箱内,本装置设有检修门,当传动装置遇到故障时便于及时的维修。
