成都水处理:水库淤泥清理方法

来源:四川名膜 时间:2020-06-12 14:21:47 浏览:

成都水处理:本发明公开了一种水库淤泥清理装置,漂浮板顶部固定有淤泥箱,淤泥箱外侧壁上端设置有污泥泵,污泥泵的输出端经出泥管与淤泥箱连接,漂浮板一端固定有支撑板,支撑板的圆孔中活动穿入有竖向设置的抽泥管,抽泥管的顶端通过连通管与污泥泵的输入端连接,支撑板上固定有U形板,U形板的顶部设有升降机构并通过升降机构与抽泥管连接,抽泥管的底部固定有防护网罩,防护网罩的内部设置有转杆,转杆的上端延伸至抽泥管的内部,且其转杆的杆壁上端固定连接有多个螺旋桨叶,转杆的杆壁下端固定连接有多个切刀,漂浮板的底部固定有驱动装置。该清理装置使用时不需要讲水库中的蓄水排净,而且使用也比较方便,成本较低。

成都水处理:水库淤泥清理方法



  权利要求书

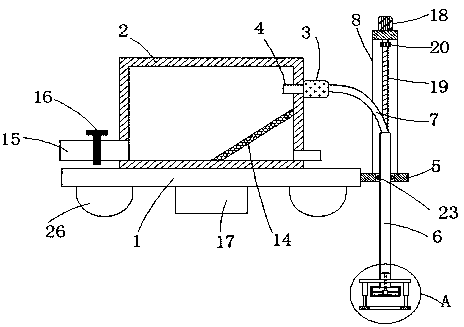

  1.一种水库淤泥清理装置,其特征在于:包括有漂浮板(1),漂浮板(1)顶部固定有淤泥箱(2),淤泥箱(2)外侧壁上端设置有污泥泵(3),污泥泵(3)的输出端经出泥管(4)与淤泥箱(2)连接,漂浮板(1)一端固定有支撑板(5),支撑板(5)的圆孔中活动穿入有竖向设置的抽泥管(6),抽泥管(6)的顶端通过连通管(7)与污泥泵(3)的输入端连接,支撑板(5)上固定有U形板(8),U形板(8)的顶部设有升降机构并通过升降机构与抽泥管(6)连接,抽泥管(6)的底部固定有防护网罩(9),防护网罩(9)的内部通过轴承及多个固定杆(10)转动连接有竖直设置的转杆(11),转杆(11)的上端延伸至抽泥管(6)的内部,且其转杆(11)的杆壁上端固定连接有多个螺旋桨叶(12),转杆(11)的杆壁下端固定连接有多个切刀(13),漂浮板(1)的底部固定有驱动装置(17)。

  2.根据权利要求1所述的水库淤泥清理装置,其特征在于:所述淤泥箱(2)内部位于出泥管(4)出口下方倾斜设置有过滤网(14),过滤网(14)后方的淤泥箱(2)侧壁下端设有排水管,过滤网(14)前方的淤泥箱(2)侧壁下端连接有排污管(15),排污管(15)上设有控制阀(16)。

  3.根据权利要求1所述的水库淤泥清理装置,其特征在于:所述漂浮板(1)的底部左右两侧均固定连接有漂浮筒(26)。

  4.根据权利要求1所述的水库淤泥清理装置,其特征在于:所述升降机构包括有设置2根螺纹杆(19),2根螺纹杆(19)的上、下两端均通过滚动轴承分别与U形板(8)的顶壁及支撑板(5)转动连接,2根螺纹杆(19)的杆壁上端均固定套接有齿轮(20),2个齿轮(20)通过链条(21)相互传动,U形板(8)的顶部固定有驱动电机(18),驱动电机(18)的输出端通过联轴器与其中1个螺纹杆(19)上端转动连接,伸入至U形板(8)内部的抽泥管(6)外壁上对称固定有2个升降块(25),2个升降块(25)各与1根螺纹杆(19)螺纹套接。

  5.根据权利要求4所述的水库淤泥清理装置,其特征在于:2个升降块(25)另一端各固定有1个导向轮(23),导向轮(23)分别卡入U形板(8)两侧内壁开设有的导向槽中。

  6.根据权利要求1所述的水库淤泥清理装置,其特征在于:所述支撑板(5)的圆孔内部通过转轴转动连接有2个对称设置的导向辊(23),2个导向辊(23)分别位于抽泥管(6)的左、右两侧,且分别与抽泥管(6)的左、右两侧相抵。

  7.根据权利要求1所述的水库淤泥清理装置,其特征在于:所述抽泥管(6)的下端外管壁上固定套接有圆板(27),圆板(27)的底部通过多个弹性伸缩杆(24)与圆环(25)连接,防护网罩(9)位于圆板(27)和圆环(25)之间。

  说明书

  一种水库淤泥清理装置

  技术领域

  本发明涉及一种水库淤泥清理装置,属于水库工程设备技术领域。

  背景技术

  水库建成后,可起防洪、蓄水灌溉、供水、发电、养鱼等作用,有时天然湖泊也称为水库(天然水库),水库规模通常按库容大小划分,分为小型、中型、大型等。

  水库在建成后,长期使用时,容易在水库的底部产生淤泥,淤泥不进行清理,容易对水质造成影响,因此,需要定期对水库中的淤泥进行清理,但是现有技术中,对水库中淤泥清理时,需要将水库中的蓄水排净,再通过挖掘机对淤泥进行清理,施工较为繁琐,且成本较高,不便于人们使用。还有一些船舶结构的清淤装置,这些装置体积较大,由于其吃水较深,一般只能应用于大型江河或者浅海区域,而且成本也比较高。因此提出一种水库淤泥清理装置。

  发明内容

  本发明的目的在于,提供一种水库淤泥清理装置。该清理装置使用时不需要将水库中的蓄水排净,整体结构比较简单,使用也比较方便,成本较低,比较适合于对水库淤泥进行清理。

  本发明的技术方案:一种水库淤泥清理装置,包括有漂浮板,漂浮板顶部固定有淤泥箱,淤泥箱外侧壁上端设置有污泥泵,污泥泵的输出端经出泥管与淤泥箱连接,漂浮板一端固定有支撑板,支撑板的圆孔中活动穿入有竖向设置的抽泥管,抽泥管的顶端通过连通管与污泥泵的输入端连接,支撑板上固定有U形板,U形板的顶部设有升降机构并通过升降机构与抽泥管连接,抽泥管的底部固定有防护网罩,防护网罩的内部通过轴承及多个固定杆转动连接有竖直设置的转杆,转杆的上端延伸至抽泥管的内部,且其转杆的杆壁上端固定连接有多个螺旋桨叶,转杆的杆壁下端固定连接有多个切刀,漂浮板的底部固定有驱动装置。

  前述的水库淤泥清理装置中,所述淤泥箱内部位于出泥管出口下方倾斜设置有过滤网,过滤网后方的淤泥箱侧壁下端设有排水管,过滤网前方的淤泥箱侧壁下端连接有排污管,排污管上设有控制阀。

  前述的水库淤泥清理装置中,所述漂浮板的底部左右两侧均固定连接有漂浮筒。

  前述的水库淤泥清理装置中,所述升降机构包括有设置2根螺纹杆,2根螺纹杆19的上、下两端均通过滚动轴承分别与U形板的顶壁及支撑板转动连接,2根螺纹杆的杆壁上端均固定套接有齿轮,2个齿轮通过链条相互传动,U形板的顶部固定有驱动电机,驱动电机的输出端通过联轴器与其中1个螺纹杆上端转动连接,伸入至U形板内部的抽泥管外壁上对称固定有2个升降块,2个升降块各与1根螺纹杆螺纹套接。

  前述的水库淤泥清理装置中,2个升降块另一端各固定有1个导向轮,导向轮分别卡入U形板两侧内壁开设有的导向槽中。

  前述的水库淤泥清理装置中,所述支撑板的圆孔内部通过转轴转动连接有2个对称设置的导向辊,2个导向辊分别位于抽泥管的左、右两侧,且分别与抽泥管的左、右两侧相抵。

  前述的水库淤泥清理装置中,所述抽泥管的下端外管壁上固定套接有圆板,圆板的底部通过多个弹性伸缩杆与圆环连接,防护网罩位于圆板和圆环之间。

  本发明的有益效果:与现有技术相比,本发明具有以下几个方面的优点:

  1.该淤泥清理装置,通过设有的漂浮板、驱动装置、淤泥箱、污泥泵、出泥管、连通管、抽泥管、支撑板及升降机构的相互配合,便于对水库中不同位置进行淤泥抽取清理。清理过程中不需要将水库中的蓄水排净,整个清理过程均为机械自动完成,使用比较方便。

  2.该淤泥清理装置,通过设有的防护网罩、转杆、切刀和螺旋桨叶的相互配合,便于将水库底部沉淀的淤泥或块状污泥进行搅碎,避免堵塞,提高清理效率,通过设有的过滤网和排水管,便于对淤泥箱中的淤泥和水进行过滤,提高淤泥盛装量。

  3.清淤时,在污泥泵抽取作用下,水底淤泥进入到抽泥管过程中,淤泥和水快速流动能够带动螺旋桨叶转动,从而带动转杆以及切刀转动,切刀能够将大块污泥切碎,便于对淤泥进行抽取同时避免污泥堵塞抽泥管,提高淤泥清理效率。

  4.整个装置结构相对简单,成本相对较低,整体质量也相对较轻,其吃水较浅,适用于水库以及河道的淤泥清理工作。

  综合而言,本发明便于对水库中不同位置进行淤泥抽取清理,且便于将水库底部沉淀的淤泥或块状污泥进行搅碎,避免堵塞,提高清理效率,还便于对淤泥箱中的淤泥和水进行过滤,提高淤泥盛装量。
