成都污水处理:串联式污水处理桶快速沉淀方法

来源:四川名膜 时间:2020-06-15 15:09:33 浏览:

成都污水处理:本发明属于污水处理技术领域,尤其是串联式污水处理桶快速沉淀装置,包括并排放置的三个搅拌桶,所述搅拌桶的底部上开设有空腔,三个空腔的底部内壁上分别转动安装有第一转动杆,第二转动杆和第三转动杆,所述第一转动杆,第二转动杆和第三转动杆的顶部分别延伸至三个搅拌桶内,第一转动杆,第二转动杆和第三转动杆的顶部均固定安装有搅拌棒,第一转动杆,第二转动杆和第三转动杆上固定套接有密封圈,且密封圈与搅拌桶的内壁紧密接触。本发明在搅拌桶顶部设置了清水通道,进溢出的清水收集并有效的利用起来,且搅拌桶底部安装有螺旋输送机可以快速的将剩余物质输送离开。

成都污水处理:串联式污水处理桶快速沉淀方法



  权利要求书

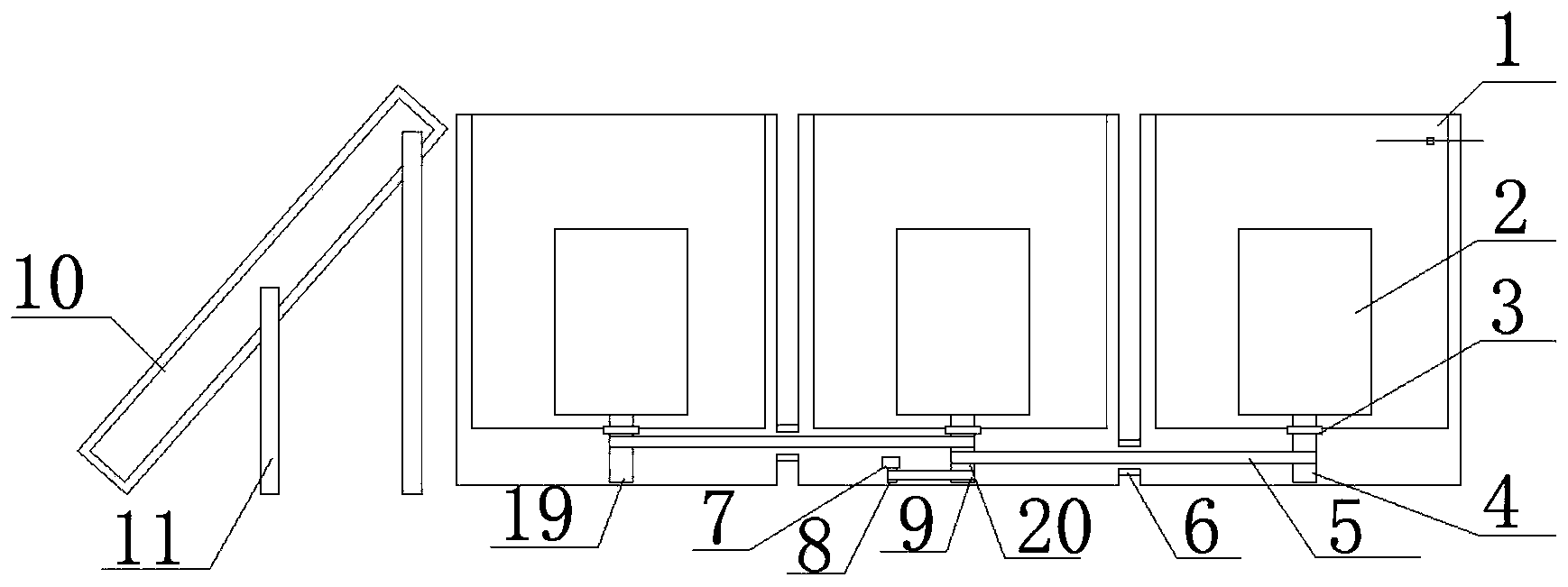

  1.串联式污水处理桶快速沉淀装置,包括并排放置的三个搅拌桶(1),其特征在于,所述搅拌桶(1)的底部上开设有空腔,三个空腔的底部内壁上分别转动安装有第一转动杆(4),第二转动杆(19)和第三转动杆(20),所述第一转动杆(4),第二转动杆(19)和第三转动杆(20)的顶部分别延伸至三个搅拌桶(1)内,第一转动杆(4),第二转动杆(19)和第三转动杆(20)的顶部均固定安装有搅拌棒(2),第一转动杆(4),第二转动杆(19)和第三转动杆(20)上固定套接有密封圈(3),且密封圈(3)与搅拌桶(1)的内壁紧密接触。

  2.根据权利要求1所述的串联式污水处理桶快速沉淀装置,其特征在于,位于中间的一个空腔底部内壁上固定安装有电机(7),电机(7)的输出端上固定安装有输出轴(8),输出轴(8)上固定安装有主动轮,第三转动杆(20)上套接有位于空腔内的第一从动轮和两个第二从动轮,主动轮和第一从动轮上上套接有同一个第一皮带(9),第一转动杆(4)和第二转动杆(19)上均套接有第三从动轮,位于同一侧的第二从动轮和第三从动轮上套接有同一个第二皮带(5),相邻的两个搅拌桶(1)之间均固定安装有保护盒(6),且保护盒(6)与第二皮带(5)相适配。

  3.根据权利要求1所述的串联式污水处理桶快速沉淀装置,其特征在于,所述搅拌桶(1)一侧固定安装有扶梯(10),扶梯(10)呈L型结构,扶梯(10)的两侧均固定安装有支撑架(11)。

  4.根据权利要求1所述的串联式污水处理桶快速沉淀装置,其特征在于,所述搅拌桶(1)一侧顶部开设有凹口,凹口上均固定安装有纱网(12),纱网(12)远离搅拌桶(1)的一侧固定安装有通道(13)的一端,且通道(13)与凹口相适配,三个通道(13)的另一端固定安装有同一个总通道(14),总通道(14)呈T型结构,总通道(14)的另一端固定连接有储水桶(15)。

  5.根据权利要求1所述的串联式污水处理桶快速沉淀装置,其特征在于,三个搅拌桶(1)底部均开设有出料口,出料口内固定安装有出料管(16)的一端,出料管(16)上固定安装有阀门(17),出料管(16)的另一端固定连接有螺旋输送机(18)。

  说明书

  串联式污水处理桶快速沉淀装置

  技术领域

  本发明涉及污水处理技术领域,尤其涉及串联式污水处理桶快速沉淀装置。

  背景技术

  污水是指受一定污染的来自生活和生产的排出水。丧失了原来使用功能的水简称为污水。主要是生活上使用后的水,其含有有机物较多,处理较易。

  市场上的大多数污水快速沉淀顶部的清水没有得到很好二次利用,造成很大的浪费还有底部剩余的物质,没有快速让其流出,大大的降低了做事效率。

  发明内容

  本发明的目的是为了解决现有技术中存在的缺点,而提出的串联式污水处理桶快速沉淀装置。

  为了实现上述目的,本发明采用了如下技术方案:

  串联式污水处理桶快速沉淀装置,包括并排放置的三个搅拌桶,所述搅拌桶的底部上开设有空腔,三个空腔的底部内壁上分别转动安装有第一转动杆,第二转动杆和第三转动杆,所述第一转动杆,第二转动杆和第三转动杆的顶部分别延伸至三个搅拌桶内,第一转动杆,第二转动杆和第三转动杆的顶部均固定安装有搅拌棒,第一转动杆,第二转动杆和第三转动杆上固定套接有密封圈,且密封圈与搅拌桶的内壁紧密接触。

  优选的,位于中间的一个空腔底部内壁上固定安装有电机,电机的输出端上固定安装有输出轴,输出轴上固定安装有主动轮,第三转动杆上套接有位于空腔内的第一从动轮和两个第二从动轮,主动轮和第一从动轮上上套接有同一个第一皮带,第一转动杆和第二转动杆上均套接有第三从动轮,位于同一侧的第二从动轮和第三从动轮上套接有同一个第二皮带,相邻的两个搅拌桶之间均固定安装有保护盒,且保护盒与第二皮带相适配。

  优选的,所述搅拌桶一侧固定安装有扶梯,扶梯呈L型结构,扶梯的两侧均固定安装有支撑架。

  优选的,所述搅拌桶一侧顶部开设有凹口,凹口上均固定安装有纱网,纱网远离搅拌桶的一侧固定安装有通道的一端,且通道与凹口相适配,三个通道的另一端固定安装有同一个总通道,总通道呈T型结构,总通道的另一端固定连接有储水桶。

  优选的,三个搅拌桶底部均开设有出料口,出料口内固定安装有出料管的一端,出料管上固定安装有阀门,出料管的另一端固定连接有螺旋输送机。

  与现有技术相比,本发明的有益效果是:

  本发明中,使用串联式污水处理桶快速沉淀装置时,先将需要沉淀的污水全部放入搅拌桶中,启动电机,电机的输出轴带动第一皮带,第一皮带带动第三转动杆,第三转动杆带动第二皮带,第二皮带分别带动第一转动杆和第二转动杆,第一转动杆、第二转动杆和第三转动杆分别带动转动棒转动,顶部溢出的清水从通道流出,通过总通道,最后流入储水桶中,搅拌桶底部剩余的物质通过螺旋输送机流出。

  本发明在搅拌桶顶部设置了清水通道,进溢出的清水收集并有效的利用起来,且搅拌桶底部安装有螺旋输送机可以快速的将剩余物质输送离开。
