成都工业水处理:工业污水混凝剂投放方法

来源:四川名膜 时间:2020-06-15 15:14:00 浏览:

成都工业水处理:本发明属于污水处理技术领域,尤其涉及一种工业污水混凝剂投放方法,它包括预溶解、喷洒,本发明设计的投放装置,结构简单,成本较低。当连接转轴被第二电机带动旋转时,螺纹套会相对连接转轴上下滑动,螺纹套滑动带动安装在其上的连接杆摆动,连接杆摆动带动对应的滑块摆动,滑块摆动带动对应的喷洒管摆动加大了喷洒管内混凝剂流出的区域范围,增加了混凝剂与污水的接触效率。本发明设计的污水处理装置,设计了搅拌杆,搅拌杆的作用一方面是对喷入污水池内的混凝剂起到搅动作用,使得混凝剂与污水中的微小的颗粒充分接触;另一方面搅拌杆的作用是对污水池内沉淀的杂物起到搅动作用,使其流走。

成都工业水处理:工业污水混凝剂投放方法



  权利要求书

  1.一种工业污水混凝剂投放方法,其特征在于:包括以下步骤:

  (1)预溶解:

  1)在具有高压水的高压管道中设计回流区;

  2)通过螺旋传送片将料斗中的混凝剂传送到高压气体出口处;

  3)通过高压气体将传送到高压气体出口处的混凝剂吹入高压水的管道中,并从高压水管道的回流区进入;通过高压气体和高压水的高压提高了混凝剂的溶解效率;

  4)通过高压水快速地注入到喷洒机构中;

  (2)喷洒:

  喷洒机构中具有喷头,碰头能够沿竖直轴线旋转,旋转通过电机控制驱动,电机在驱动碰头旋转过程中,通过设计传动机构驱动各喷头在转动过程中上下摆动,增加在污水中的掺混效果。

  2.根据权利要求1所述的一种工业污水混凝剂投放方法的设备,其特征在于:上述预溶解所用机构包括第一电机、料斗、气管、加水环壳、预溶解桶、下料管、螺旋传送片,其中加水环壳、下料管和预溶解桶组成了高压管道,预溶解桶固定安装在外部支架上;料斗固定安装在外部支架上;下料管的上端安装在料斗的下侧;加水环壳固定安装在下料管的外圆面上,且加水环壳位于预溶解桶的上端;气管的上端旋转安装在外部支架上,螺旋传送片固定安装在气管的外圆面上,且螺旋传送片位于下料管内侧;第一电机固定安装在外部支架上,第一电机通过齿轮传动控制气管旋转;气管的上端通过旋转连接结构连接有软管,软管与高压气体连接;

  上述预溶解桶由上下两个直径大小不同的圆桶组成,位于上侧直径较大圆桶内圆面的下端具有环状的锥形面;下料管的上端具有上Y形料管,下料管的下端具有下Y形料管,上Y形料管为通管,下Y形料管中间具有锥面,下Y形料管与锥面之间安装有周向均匀分布的扇形片;气管的下端具有Y形气管,Y形气管内中间具有锥面,且下Y形气管与锥面之间通过周向均匀分布的连杆连接;Y形气管的下端与下Y形料管安装的扇形片配合。

  3.根据权利要求1或2所述的一种工业污水混凝剂投放方法的设备,其特征在于:上述喷洒机构包括第二电机、搅拌杆、水壳、喷洒管,其中第二电机通过固定支撑固定安装在污水池内,连接转轴的上端安装在第二电机的输出轴上,连接转轴的外圆面上周向均匀分布上下安装有多个搅拌杆,水壳的上端固定安装在连接转轴的下端,多个喷洒管的下端周向均匀地通过铰接的方式安装在水壳的上端,水壳与每个喷洒管之间分别通过一个输出管连接;连接转轴往复旋转通过螺纹传动控制安装在水壳上端的喷洒管往复摆动;

  水壳的下端与预溶解桶的下端通过软管连接,且水壳与软管之间通过旋转连接结构连接;

  上述连接转轴下端的外圆面上具有外螺纹,螺纹套上具有周向均匀分布贯通的导向孔,螺纹套通过与连接转轴下端的外螺纹的螺纹配合安装在连接转轴上,多个固定导向杆周向均匀地安装在固定支撑上,且安装在固定支撑上的固定导向杆与螺纹套上的导向孔一一对应滑动连接;每个喷洒管上均通过滑动配合安装有一个滑块,每个滑块上均固定安装有一个连接杆,每个连接杆远离对应滑块的一端通过铰接的方式安装在与螺纹套旋转配合的转套的外圆面上。

  4.根据权利要求2所述的一种工业污水混凝剂投放方法的设备,其特征在于:其特征在于:上述第二齿轮固定安装在第一电机的输出轴上,第一齿轮固定安装在气管上,且第一齿轮与第二齿轮啮合。

  5.根据权利要求2所述的一种工业污水混凝剂投放方法的设备,其特征在于:上述预溶解桶位于下侧直径较小的圆桶的下端固定安装有整流柱,整流柱上具有均匀分布上下贯通的孔。

  6.根据权利要求2所述的一种工业污水混凝剂投放方法的设备,其特征在于:螺旋搅拌片固定安装在上述预溶解桶位于下侧直径较小的圆桶上端的内圆面上。

  7.根据权利要求2所述的一种工业污水混凝剂投放方法的设备,其特征在于:上述加水环壳的下端面上具有均匀分布的水孔。

  8.根据权利要求2所述的一种工业污水混凝剂投放方法的设备,其特征在于:上述水壳上端安装的所有的喷洒管的直径之和水壳下端与软管连接的管径相等。

  9.根据权利要求2所述的一种工业污水混凝剂投放方法的设备,其特征在于:上述加水环壳的外圆面上安装有输水管,输水管通过水管与外部高压水源连接。

  10.根据权利要求2所述的一种工业污水混凝剂投放方法的设备,其特征在于:上述输水管的直径与预溶解桶下侧较小直径的圆桶的直径相等。

  说明书

  一种工业污水混凝剂投放方法

  所属技术领域

  本发明属于污水处理技术领域,尤其涉及一种工业污水混凝剂投放方法。

  背景技术

  混凝剂在污水处理中的应用:颗粒中较大的粗粒悬浮物可以利用自然沉淀去除,但是更微小的悬浮物,甚至是某些有害的化学离子,特别是胶体粒子沉降得很慢,甚至能在水中长期保持分散的悬浮状态而不能自然下沉,难以用自然沉淀的方法从水中分离除去。混凝剂的原理是破坏这些细小颗粒的稳定性,使其互相接触而凝聚在一起,形成絮状物,并下沉分离。

  混凝剂的配置一般在溶解池和溶液池内进行,首先将混凝剂导入溶解池中,加少量水,用机械、水利或压缩空气使混凝剂分散溶解,然后将溶解好的药业送入溶解池中,稀释成规定浓度,在这个过程中应持续搅拌。

  混凝剂的投加方法分为两种:第一,干投法;干投法是把粉末混凝剂直接投入水中,适于投加大量药品,消石灰、硫酸铝、硫酸铁、硫酸亚铁等药剂均可使用。此法优点是占地小,但存在加药设备容易堵塞、劳动强度大等缺点。且对于容易吸潮的药品不宜采用。药品通过以一定容积投加或自动称重定量投注等。第二,湿投法;湿投法需要有混凝剂的溶解、配制、投加等设备。如聚合氯化铝,聚合硫酸铁等都适用于湿投法。对于湿投法,所需预溶解的设备较多,成本较高;另外对于湿投法中的射流方法,其掺混效果不佳。

  本发明设计用于一种工业污水混凝剂投放方法解决湿投法预溶解设备较多和提高射流掺混效果的技术问题。

  发明内容

  为解决现有技术中的上述缺陷,本发明公开一种工业污水混凝剂投放方法,它是采用以下技术方案来实现的。

  一种工业污水混凝剂投放方法,其特征在于:包括以下步骤:

  (1)预溶解:

  1)在具有高压水的高压管道中设计回流区。

  2)通过螺旋传送片将料斗中的混凝剂传送到高压气体出口处。

  3)通过高压气体将传送到高压气体出口处的混凝剂吹入高压水的管道中,并从高压水管道的回流区进入;通过高压气体和高压水的高压提高了混凝剂的溶解效率。

  4)通过高压水快速地注入到喷洒机构中。

  (2)喷洒:

  喷洒机构中具有喷头,碰头能够沿竖直轴线旋转,旋转通过电机控制驱动,电机在驱动碰头旋转过程中,通过设计传动机构驱动各喷头在转动过程中上下摆动,增加在污水中的掺混效果。

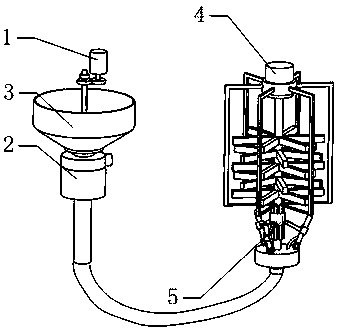

  作为本技术的进一步改进,上述预溶解机构包括第一电机、料斗、气管、加水环壳、预溶解桶、下料管、螺旋传送片,其中加水环壳、下料管和预溶解桶组成了高压管道,预溶解桶固定安装在外部支架上;料斗固定安装在外部支架上;下料管的上端安装在料斗的下侧;加水环壳固定安装在下料管的外圆面上,且加水环壳位于预溶解桶的上端;本发明设计的加水环壳内添加的水为高压水,高压水从加水环壳内洒落到预溶解桶内,与预溶解桶内的混凝剂混合,变为溶液;气管的上端旋转安装在外部支架上,螺旋传送片固定安装在气管的外圆面上,且螺旋传送片位于下料管内侧;本发明设计的气管内接通的气体为高压气体,气管内的高压气体对从料斗运送到下料管下端的混凝剂吹动,使得混凝剂进入预溶解桶内;第一电机固定安装在外部支架上,第一电机通过齿轮传动控制气管旋转;气管的上端通过旋转连接结构连接有软管,软管与高压气体连接;料斗的作用是便于向预溶解桶内添加混凝剂,使得混凝剂通过料斗进入下料管内,然后通过安装在气管上的螺旋传送片将混凝剂运送到下料管的下端,然后在气管内高压气体的吹动下,进入预溶解桶内;本发明设计的旋转传送片一方面对下料管内的混凝剂起到运送作用,另一方面通过旋转传送片可以驱动下料管内的混凝剂下移。

  上述预溶解桶由上下两个直径大小不同的圆桶组成,位于上侧直径较大圆桶内圆面的下端具有环状的锥形面;高压水通过锥形面流下的时候,高压水的压力降低,产生回流区,不会使得混凝剂在高压水大冲击力下进入气管内或者因水压过大影响混凝剂的流出;下料管的上端具有上Y形料管,下料管的下端具有下Y形料管,上Y形料管为通管,下Y形料管中间具有锥面,下Y形料管与锥面之间安装有周向均匀分布的扇形片;将带混凝剂的高压气经过扇形片形成旋流,使得混凝剂与高压水更好的掺混;气管的下端具有Y形气管,Y形气管内中间具有锥面,且下Y形气管与锥面之间通过周向均匀分布的连杆连接;Y形气管的下端与下Y形料管安装的扇形片配合。

  作为本技术的进一步改进,上述喷洒机构包括第二电机、搅拌杆、水壳、喷洒管,其中第二电机通过固定支撑固定安装在污水池内,连接转轴的上端安装在第二电机的输出轴上,连接转轴的外圆面上周向均匀分布上下安装有多个搅拌杆,搅拌杆的作用一方面是对喷入污水池内的混凝剂起到搅动作用,使得混凝剂与污水中的微小的颗粒充分接触;另一方面搅拌杆的作用是对污水池内沉淀的杂物起到搅动作用,使其流走;水壳的上端固定安装在连接转轴的下端,多个喷洒管的下端周向均匀地通过铰接的方式安装在水壳的上端,水壳与每个喷洒管之间分别通过一个输出管连接;连接转轴往复旋转通过螺纹传动控制安装在水壳上端的喷洒管往复摆动;本发明设计喷洒管摆动的原因是使得经过水壳流入各个喷洒管内的混凝剂可以充分地喷洒到污水池的各个地方,混凝剂可以充分地对污水池内的杂物溶解;本发明预溶解桶内与水混合充分的混凝剂通过软管流入水壳内,之后经过各个输出管流入对应的喷洒管内,然后喷洒出去。

  上述水壳的下端与预溶解桶的下端通过软管连接,且水壳与软管之间通过旋转连接结构连接;本发明设计水壳与连接水壳和预溶解桶之间的软管之间为旋转连接结构连接的原因是,因第二电机工作时,第二电机会带动连接转轴带动水壳旋转,通过旋转连接结构可以防止水壳与连接的软管之间在水壳旋转过程中发生干涉;本发明当水壳旋转时,水壳会带动安装在其上的喷洒管旋转,通过设计喷洒管旋转可以进一步更好的使得各个喷洒管内的混凝剂充分地喷洒到污水池的各个地方。

  上述连接转轴下端的外圆面上具有外螺纹,螺纹套上具有周向均匀分布贯通的导向孔,螺纹套通过与连接转轴下端的外螺纹的螺纹配合安装在连接转轴上,多个固定导向杆周向均匀地安装在固定支撑上,且安装在固定支撑上的固定导向杆与螺纹套上的导向孔一一对应滑动连接;每个喷洒管上均通过滑动配合安装有一个滑块,每个滑块上均固定安装有一个连接杆,每个连接杆远离对应滑块的一端通过铰接的方式安装在与螺纹套旋转配合的转套的外圆面上;当连接转轴被第二电机带动旋转时,因螺纹套被多个固定导向杆固定不能绕着连接转轴旋转,所以当连接转轴旋转时,螺纹套会相对连接转轴上下滑动,螺纹套滑动带动安装在其上的连接杆摆动,连接杆摆动带动对应的滑块摆动,滑块摆动带动对应的喷洒管摆动,即喷洒管在旋转的同时进行往复摆动,加大了喷洒管内混凝剂流出的区域范围,增加了混凝剂与污水的接触效率。

  作为本技术的进一步改进,上述第二齿轮固定安装在第一电机的输出轴上,第一齿轮固定安装在气管上,且第一齿轮与第二齿轮啮合;第一电机工作带动第二齿轮转动,第二齿轮转动带动第一齿轮转动,第一齿轮转动带动气管转动,使得预溶解桶内的混凝剂向下移动。

  作为本技术的进一步改进,上述预溶解桶位于下侧直径较小的圆桶的下端固定安装有整流柱,整流柱上具有均匀分布上下贯通的孔;整流柱的作用是保证从预溶解桶流出的高压水能够稳定的流出,防止在预溶解机构到喷洒机构之间的软管中出现乱流现象,引起高压水的流动损失,影响喷洒效果。

  作为本技术的进一步改进,螺旋搅拌片固定安装在上述预溶解桶位于下侧直径较小的圆桶上端的内圆面上;螺旋搅拌片的作用是更好地使得与高压水混合后的混凝剂被搅拌均匀。

  作为本技术的进一步改进,上述加水环壳的下端面上具有均匀分布的水孔,保证高压水能够均匀地从加水环壳下端流到预溶解桶内,在预溶解桶内的锥面处形成低压回流区。

  作为本技术的进一步改进,上述水壳上端安装的所有的喷洒管的直径之和水壳下端与软管连接的管径相等;其原因减小流动阻力,保证变为溶液后的混凝剂从有足够的压力从与水壳下端连接的软管内流入各个喷洒管内。

  作为本技术的进一步改进,上述加水环壳的外圆面上安装有输水管,输水管通过水管与外部高压水源连接。

  作为本技术的进一步改进,上述输水管的直径与预溶解桶下侧较小直径的圆桶的直径相等;本发明中高压水从加水环壳内洒落到预溶解桶内,与预溶解桶内的混凝剂混合,变为溶液,溶液通过预溶解桶的下侧流出,设计输水管的直径与预溶解桶下侧较小直径的圆桶的直径相等的原因是减小流动阻力,保证变为溶液后的混凝剂有足够的压力从预溶解桶的下侧流出。

  相对于传统的污水处理技术,本发明设计的有益效果如下:

  1、本发明设计的污水处理装置,结构简单,成本较低。

  2、本发明设计的污水处理装置,当连接转轴被第二电机带动旋转时,螺纹套会相对连接转轴上下滑动,螺纹套滑动带动安装在其上的连接杆摆动,连接杆摆动带动对应的滑块摆动,滑块摆动带动对应的喷洒管摆动加大了喷洒管内混凝剂流出的区域范围,增加了混凝剂与污水的接触效率。

  3、本发明设计的污水处理装置,设计了搅拌杆,搅拌杆的作用一方面是对喷入污水池内的混凝剂起到搅动作用,使得混凝剂与污水中的微小的颗粒充分接触;另一方面搅拌杆的作用是对污水池内沉淀的杂物起到搅动作用,使其流走。

  4、本发明设计的污水处理装置,设计了整流柱,整流柱的作用是保证从预溶解桶流出的高压水能够稳定的流出,防止在预溶解机构到喷洒机构之间的软管中出现乱流现象,引起高压水的流动损失,影响喷洒效果。

  5、本发明设计的污水处理装置,设计的螺旋搅拌片的作用是螺旋搅拌片的作用是更好地使得与高压水混合后的混凝剂被搅拌均匀。

  6、本发明中预溶解机构通过高压水直接将混凝剂打入污水池中,实现增加沉淀效率的作用,因为混凝剂直接进入高压水中能够在高压的作用下预溶解,减少了预溶解设备;对于如何将混凝剂加入高压水管的技术问题,首先通过设计下料桶的下侧下Y形料管和锥面的结构形成低压回流区,便于将混凝剂添加到高压水管中;另外设计了高压气管引入高压气将通过螺旋传送片传送的混凝剂加入高压水管中。高压水、高压气体和扇形片的使用大大地增加了掺混效率。
