成都印染污水处理:染料污水回收处理工艺

来源:四川名膜 时间:2020-06-15 15:18:56 浏览:

成都印染污水处理:本发明公开的一种染料污水回收处理装置,包括机体,所述机体内设有过滤腔,所述过滤腔上侧设有通液腔,所述通液腔与所述过滤腔之间内壁连通设有喷口,所述过滤腔左侧下方设有抽液装置,所述抽液装置内设有位于所述过滤腔左侧下端的抽液腔,所述抽液腔左壁连通设有输送管道,所述输送管道向上延伸并连通于所述通液腔左壁,所述过滤腔内的染料污水通过所述输送管道输送至所述通液腔内,并通过所述喷口重新喷入所述过滤腔内,本发明通过对过滤腔内底部的染料污水抽送至至顶部并进行喷淋,通过上下逐层设置的过滤板对喷淋的染料污水进行一次又一侧的过滤,通过染料污水的循环过滤,提高对染料污水的处理效果。

成都印染污水处理:染料污水回收处理工艺



  权利要求书

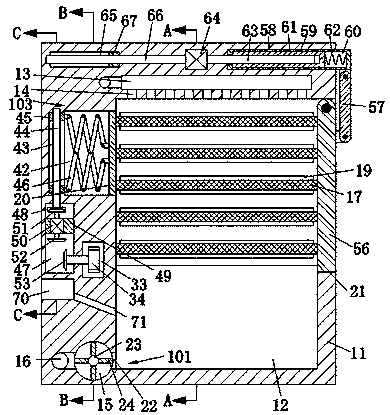

  1.一种染料污水回收处理装置,包括机体,其特征在于:所述机体内设有过滤腔,所述过滤腔上侧设有通液腔,所述通液腔与所述过滤腔之间内壁连通设有喷口,所述过滤腔左侧下方设有抽液装置,所述抽液装置内设有位于所述过滤腔左侧下端的抽液腔,所述抽液腔左壁连通设有输送管道,所述输送管道向上延伸并连通于所述通液腔左壁,所述过滤腔内的染料污水通过所述输送管道输送至所述通液腔内,并通过所述喷口重新喷入所述过滤腔内,所述过滤腔内上侧从上往下平均分布设有过滤板,喷落在所述过滤板上的液体进行过滤,将染料污水内的有毒物质进行过滤,通过上下分布的所述过滤板进行不断过滤,并通过染料污水的不断循环过滤,确保处理的效果,所述过滤腔前后两侧设有输送装置,所述输送装置内设有对称设于所述过滤腔前后两侧的输送带,所述输送带外端面从上往下平均部分且固定设有架空板,所述过滤板前后两端可分别延伸至前后两侧相邻的所述架空板之间,通过所述架空板将所述过滤板前后两端夹紧并架空的同时,所述输送带可通过所述架空板带动所述过滤板升降来调节位置,所述过滤腔左壁上侧设有推出装置,所述推出装置内设有位于所述过滤腔左壁内且能左右移动并位于上侧三块所述过滤板左侧的推板,所述过滤腔右壁上半部分连通设有开口向右的更换口,所述更换口内可翻转的设有开闭门,当最上侧所述过滤板上端面堆积的过滤物质较多而影响使用时,翻转所述开闭门并打开所述更换口,通过所述推板右移可将上侧的三块所述过滤板右移推出。

  2.如权利要求1所述的一种染料污水回收处理装置,其特征在于:所述抽液装置包括连通设于所述过滤腔左壁下端与所述抽液腔右壁的进液口,所述抽液腔前后壁之间可转动的设有泵轴,所述泵轴外圆面固定设有泵叶,所述抽液腔后壁内固定设有抽液电机,所述泵轴后端动力连接于所述抽液电机。

  3.如权利要求1所述的一种染料污水回收处理装置,其特征在于:所述输送装置包括对称且连通设于所述过滤腔前后壁的输送腔,所述输送腔左右壁之间上下对称且可转动的设有输送辊,所述输送带绕设于上下两侧所述输送辊之间,所述输送辊轴心固定设有输送轴,所述输送腔左侧设有同步腔,下侧所述输送轴左端延伸至所述同步腔内固定设有双链轮,上侧所述输送轴左端延伸至所述同步腔内固定设有从动链轮,所述从动链轮与所述双链轮之间绕设有同步链条,所述同步腔之间内壁内下端连通设有链轮腔,所述链轮腔左壁可转动的设有位于前后两侧所述双链轮中间位置的主动链轮,所述主动链轮与所述双链轮之间绕设有传动链。

  4.如权利要求1所述的一种染料污水回收处理装置,其特征在于:所述过滤腔前后壁对称且连通设有连通于所述输送腔下侧的挡板腔,所述挡板腔内能上下滑动的设有上端与所述输送带下端相抵的挡板,所述挡板腔远离所述过滤腔一侧连通设有导滑槽,所述导滑槽内能上下滑动的设有固定连接于所述挡板的导滑块,所述导滑槽上下壁之间固定设有滑动连接于所述导滑杆的导滑杆,所述导滑块下端与所述导滑槽下壁之间固定连接有上顶弹簧。

  5.如权利要求3所述的一种染料污水回收处理装置,其特征在于:所述推出装置包括连通设于所述过滤腔左壁上端的收纳腔,所述推板设于所述收纳腔内右侧且所述推板右端面与所述过滤腔左壁相齐平,所述收纳腔左壁连通设有滑块腔,所述滑块腔上下壁之间可转动的设有伸缩螺杆,所述滑块腔内上下对称设有能上下滑动且螺纹连接于所述伸缩螺杆的滑块,所述滑块右端且于所述收纳腔内铰链连接有伸缩铰链,所述伸缩铰链右端铰链连接于所述推板左端面。

  6.如权利要求5所述的一种染料污水回收处理装置,其特征在于:所述收纳腔下侧设有位于所述链轮腔左侧的切换腔,所述伸缩螺杆下端延伸至所述切换腔内固定设有内齿轮,所述切换腔内能上下滑动的设有位于所述内齿轮下侧的切换板,所述切换板内固定设有动力电机,所述动力电机上端动力连接有能与所述内齿轮啮合的直齿轮,所述动力电机下端动力连接有动力锥齿轮,所述切换腔右壁能转动的设有固定连接于所述主动链轮左端且能与所述动力锥齿轮啮合的传动锥齿轮,所述切换板上端面前后两端对称且固定设有延伸至所述切换腔上壁内的下推杆,所述切换板下端面前后两端与所述切换腔下壁之间对称且固定连接有抗压弹簧,所述抗压弹簧用于向上推动所述切换板。

  7.如权利要求6所述的一种染料污水回收处理装置,其特征在于:所述开闭门上端转动连接于所述更换口前后壁之间,所述开闭门右端面上端铰链连接有推拉杆,所述机体内且位于所述通液腔上侧右半部分设有开口向右的伸缩腔,所述伸缩腔内能左右滑动的设有伸缩杆,所述伸缩杆右端延伸至所述机体右侧并铰链连接于所述推拉杆上端,所述伸缩杆内设有弹性腔,所述弹性腔内能左右滑动的设有右推杆,所述右推杆右端与所述弹性腔右壁之间固定连接有缓冲弹簧,当所述伸缩杆右移至右极限位置时,所述右推杆继续右移可压缩所述缓冲弹簧,所述右推杆内螺纹连接有推拉螺杆,所述推拉螺杆左端穿过所述伸缩杆并转动连接于所述伸缩腔左壁,所述伸缩腔左壁内固定设有控制电机,所述推拉螺杆左端动力连接于所述控制电机右端。

  8.如权利要求7所述的一种染料污水回收处理装置,其特征在于:所述通液腔上侧左半部分设有推动腔,所述推动腔左右壁之间可转动的设有动力连接于所述控制电机左端的推动螺杆,所述推动腔内能左右滑动的设有螺纹连接于所述推动螺杆的推动杆,所述下推杆上端延伸至所述推动腔内并能与所述推动杆左端面斜面相抵。

  9.如权利要求1所述的一种染料污水回收处理装置,其特征在于:所述机体左端面内且位于所述切换腔下侧设有用于投入处理剂的投料口,所述投料口右壁下端连通设有斜向右下方并连通于所述过滤腔左壁的落料通道。

  说明书

  一种染料污水回收处理装置

  技术领域

  本发明涉及染料回收技术领域,具体为一种染料污水回收处理装置。

  背景技术

  染料,能使其他物质获得鲜明而牢固色泽,主要应用于纺织行业,用于对布料进行上色,将染料溶解在水中或溶剂中,然后将布料浸泡在染料内进行染色,而染料在使用一端时间后,染色能力会下降,一般都会采用换新的染料,而剩余的染料则废弃,而染料内的化学物质一般都含有有毒物质,直接排放会污染环境,因此需要对染料废水进行回收处理。现有的处理设备一般只对染料污水处理一遍,然后就将处理后的水排出,处理效果欠佳。本发明阐明的一种能解决上述问题的装置。

  发明内容

  技术问题:

  现有的设备在对染料废水进行处理时一般只处理一遍,效果欠佳。

  为解决上述问题,本例设计了一种染料污水回收处理装置,本例的一种染料污水回收处理装置,包括机体,所述机体内设有过滤腔,所述过滤腔上侧设有通液腔,所述通液腔与所述过滤腔之间内壁连通设有喷口,所述过滤腔左侧下方设有抽液装置,所述抽液装置内设有位于所述过滤腔左侧下端的抽液腔,所述抽液腔左壁连通设有输送管道,所述输送管道向上延伸并连通于所述通液腔左壁,所述过滤腔内的染料污水通过所述输送管道输送至所述通液腔内,并通过所述喷口重新喷入所述过滤腔内,所述过滤腔内上侧从上往下平均分布设有过滤板,喷落在所述过滤板上的液体进行过滤,将染料污水内的有毒物质进行过滤,通过上下分布的所述过滤板进行不断过滤,并通过染料污水的不断循环过滤,确保处理的效果,所述过滤腔前后两侧设有输送装置,所述输送装置内设有对称设于所述过滤腔前后两侧的输送带,所述输送带外端面从上往下平均部分且固定设有架空板,所述过滤板前后两端可分别延伸至前后两侧相邻的所述架空板之间,通过所述架空板将所述过滤板前后两端夹紧并架空的同时,所述输送带可通过所述架空板带动所述过滤板升降来调节位置,所述过滤腔左壁上侧设有推出装置,所述推出装置内设有位于所述过滤腔左壁内且能左右移动并位于上侧三块所述过滤板左侧的推板,所述过滤腔右壁上半部分连通设有开口向右的更换口,所述更换口内可翻转的设有开闭门,当最上侧所述过滤板上端面堆积的过滤物质较多而影响使用时,翻转所述开闭门并打开所述更换口,通过所述推板右移可将上侧的三块所述过滤板右移推出。

  其中,所述抽液装置包括连通设于所述过滤腔左壁下端与所述抽液腔右壁的进液口,所述抽液腔前后壁之间可转动的设有泵轴,所述泵轴外圆面固定设有泵叶,所述抽液腔后壁内固定设有抽液电机,所述泵轴后端动力连接于所述抽液电机。

  其中,所述输送装置包括对称且连通设于所述过滤腔前后壁的输送腔,所述输送腔左右壁之间上下对称且可转动的设有输送辊,所述输送带绕设于上下两侧所述输送辊之间,所述输送辊轴心固定设有输送轴,所述输送腔左侧设有同步腔,下侧所述输送轴左端延伸至所述同步腔内固定设有双链轮,上侧所述输送轴左端延伸至所述同步腔内固定设有从动链轮,所述从动链轮与所述双链轮之间绕设有同步链条,所述同步腔之间内壁内下端连通设有链轮腔,所述链轮腔左壁可转动的设有位于前后两侧所述双链轮中间位置的主动链轮,所述主动链轮与所述双链轮之间绕设有传动链。

  可优选地,所述过滤腔前后壁对称且连通设有连通于所述输送腔下侧的挡板腔,所述挡板腔内能上下滑动的设有上端与所述输送带下端相抵的挡板,所述挡板腔远离所述过滤腔一侧连通设有导滑槽,所述导滑槽内能上下滑动的设有固定连接于所述挡板的导滑块,所述导滑槽上下壁之间固定设有滑动连接于所述导滑杆的导滑杆,所述导滑块下端与所述导滑槽下壁之间固定连接有上顶弹簧。

  其中,所述推出装置包括连通设于所述过滤腔左壁上端的收纳腔,所述推板设于所述收纳腔内右侧且所述推板右端面与所述过滤腔左壁相齐平,所述收纳腔左壁连通设有滑块腔,所述滑块腔上下壁之间可转动的设有伸缩螺杆,所述滑块腔内上下对称设有能上下滑动且螺纹连接于所述伸缩螺杆的滑块,所述滑块右端且于所述收纳腔内铰链连接有伸缩铰链,所述伸缩铰链右端铰链连接于所述推板左端面。

  可优选地,所述收纳腔下侧设有位于所述链轮腔左侧的切换腔,所述伸缩螺杆下端延伸至所述切换腔内固定设有内齿轮,所述切换腔内能上下滑动的设有位于所述内齿轮下侧的切换板,所述切换板内固定设有动力电机,所述动力电机上端动力连接有能与所述内齿轮啮合的直齿轮,所述动力电机下端动力连接有动力锥齿轮,所述切换腔右壁能转动的设有固定连接于所述主动链轮左端且能与所述动力锥齿轮啮合的传动锥齿轮,所述切换板上端面前后两端对称且固定设有延伸至所述切换腔上壁内的下推杆,所述切换板下端面前后两端与所述切换腔下壁之间对称且固定连接有抗压弹簧,所述抗压弹簧用于向上推动所述切换板。

  可优选地,所述开闭门上端转动连接于所述更换口前后壁之间,所述开闭门右端面上端铰链连接有推拉杆,所述机体内且位于所述通液腔上侧右半部分设有开口向右的伸缩腔,所述伸缩腔内能左右滑动的设有伸缩杆,所述伸缩杆右端延伸至所述机体右侧并铰链连接于所述推拉杆上端,所述伸缩杆内设有弹性腔,所述弹性腔内能左右滑动的设有右推杆,所述右推杆右端与所述弹性腔右壁之间固定连接有缓冲弹簧,当所述伸缩杆右移至右极限位置时,所述右推杆继续右移可压缩所述缓冲弹簧,所述右推杆内螺纹连接有推拉螺杆,所述推拉螺杆左端穿过所述伸缩杆并转动连接于所述伸缩腔左壁,所述伸缩腔左壁内固定设有控制电机,所述推拉螺杆左端动力连接于所述控制电机右端。

  可优选地,所述通液腔上侧左半部分设有推动腔,所述推动腔左右壁之间可转动的设有动力连接于所述控制电机左端的推动螺杆,所述推动腔内能左右滑动的设有螺纹连接于所述推动螺杆的推动杆,所述下推杆上端延伸至所述推动腔内并能与所述推动杆左端面斜面相抵。

  可优选地,所述机体左端面内且位于所述切换腔下侧设有用于投入处理剂的投料口,所述投料口右壁下端连通设有斜向右下方并连通于所述过滤腔左壁的落料通道。

  本发明的有益效果是:本发明通过对过滤腔内底部的染料污水抽送至至顶部并进行喷淋,通过上下逐层设置的过滤板对喷淋的染料污水进行一次又一侧的过滤,通过染料污水的循环过滤,提高对染料污水的处理效果,当顶部的过滤板由于过滤物质堆积而降低过滤效果时,可通过推出装置将最上侧的三块过滤板推出,然后将位于下侧且过滤物质堆积较少的过滤板输送至最上侧,然后重新对下侧的过滤板进行补足,使更换过滤板更加方便。
