成都污水设备公司:远程污水管理系统

来源:四川名膜 时间:2020-06-17 11:28:36 浏览:

成都污水设备公司:本发明涉及污水处理技术领域,具体公开了一种远程污水管理系统,包括污水处理子系统、数据监测子系统以及远程管理服务器;污水处理子系统包括通过管道依次连通的调节池、净化反应器、二沉池和加药装置,远程管理服务器包括数据接收模块、模型存储模块、模型匹配模块、控制量计算模块以及控制模块,数据接收模块用于接收测控箱发送过来的数据,模型匹配模块用于匹配与当前污水相适应的控制模型,控制量计算模块用于计算控制量,控制模块用于将控制量发送给测控箱,测控箱还用于对污水处理子系统进行调控。本发明提供的远程污水管理系统,针对不同类型的污水采用不同的调控方式,使得调控的手段更具针对性,有助于污水处理厂稳定、达标、高效运行。

成都污水设备公司:远程污水管理系统



  权利要求书

  1.远程污水管理系统,其特征在于:包括污水处理子系统、数据监测子系统以及远程管理服务器;

  所述污水处理子系统包括通过管道依次连通的调节池、净化反应器、二沉池和加药装置,所述调节池与净化反应器之间设有反应器进水泵和反应器进水阀门,所述加药装置用于给二沉池加药;

  所述数据监测子系统包括测控箱、流量检测模块和水质检测模块,所述流量检测模块用于检测净化反应器的进水流量,所述水质检测模块用于检测净化反应器、调节池以及二沉池中污水的水质参数,所述测控箱用于将检测到的进水流量和水质参数发送给远程管理服务器;

  所述远程管理服务器包括数据接收模块、模型存储模块、模型匹配模块、控制量计算模块以及控制模块,所述数据接收模块用于接收测控箱发送过来的数据,所述模型匹配模块用于根据数据监测子系统检测的数据匹配与当前污水相适应的控制模型,控制量计算模块用于根据控制模型计算控制量,所述控制模块用于将控制量发送给测控箱,所述测控箱还用于根据控制量对净化反应器的功率、净化反应器的运行模式、反应器进水泵的开闭、反应器进水泵的功率、反应器进水阀门的开闭以及加药装置的加药量进行控制。

  2.根据权利要求1所述的远程污水管理系统,其特征在于:所述水质检测模块包括原位检测模块和异位检测模块,所述原位检测模块包括DO传感器、温度探头、pH探头和SS探头;所述异位检测模块包括COD测定仪、氨氮测定仪、总氮测定仪、总磷测定仪。

  3.根据权利要求2所述的远程污水管理系统,其特征在于:所述COD测定仪、氨氮测定仪、总氮测定仪以及总磷测定仪设置在监测机房内,所述监测机房和净化反应器之间设有异位取样管路。

  4.根据权利要求3所述的远程污水管理系统,其特征在于:所述温度探头集成在DO传感器或/和pH探头上。

  5.根据权利要求4所述的远程污水管理系统,其特征在于:在净化反应器的进水处、净化反应器的中部以及净化反应器的出水口处均设置有DO传感器、温度探头以及pH探头;所述SS探头设置在调节池以及二沉池中。

  6.根据权利要求5所述的远程污水管理系统,其特征在于:还包括远程监管终端,所述远程监管终端与远程管理服务器网络连接,所述远程监管终端用于供管理人员查看数据监测子系统检测的数据,所述远程监管终端还用于供管理人员对控制量进行手动调整。

  7.根据权利要求6所述的远程污水管理系统,其特征在于:所述净化反应器包括第一净化反应器和第二净化反应器,所述第一净化反应器出水口和第二净化反应器的进水口之间通过串联管路连通,所述第一净化反应器进水口与第二净化反应器出水口之间还设有环流管路,所述环流管路上设有环流阀,所述反应器进水泵包括第一反应器进水泵和第二反应器进水泵,所述反应器进水阀门包括第一反应器进水阀门和第二反应器进水阀门,所述第一反应器进水阀门以及第一反应器进水泵设置在调节池和第一净化反应器之间的管路上,所述第二反应器进水阀门以及第二反应器进水泵设置在调节池和第二净化反应器之间的管路上,净化反应器的运行模式包括串联模式、并联模式和环流模式,所述净化反应器处于串联模式时,第二反应器进水泵、第二反应器进水阀门以及环流阀均关闭,所述第一反应器进水泵以及第一反应器进水阀门开启,所述净化反应器处于并联模式时,所述环流阀关闭,所述第一反应器进水泵、第二反应器进水泵、第一反应器进水阀门以及第二反应器进水阀门均处于开启状态,所述净化反应器处于环流模式时,第二反应器进水泵以及第二反应器进水阀门关闭,所述第一反应器进水泵以及第一反应器进水阀门开启,所述环流阀开启。

  说明书

  远程污水管理系统

  技术领域

  本发明涉及污水处理技术领域,具体为一种远程污水管理系统。

  背景技术

  随着社会的快速发展,污水的产生量也越来越大,如不能及时对污水进行处理,会对环境造成污染,传统的污水处理,人的工作量较大,且处理精确度不高,容易造成资源的浪费。因此,如何在污水处理中解放人力,提高污水的处理效率,提高资源利用率,一直是全社会面临的难题。

  随着电气自动化的发展,也出现了很多自动化的污水处理系统,但是现有的污水处理系统都是按照预设的处理参数和处理规则对污水进行统一的处理,不能进行针对性的调控,而实际上,在不同的时间,污水的水质状态以及水量大小都是动态的,如果污水处理设备按照统一的方式进行处理会导致污水处理效率低,处理效果差。

  发明内容

  本发明意在提供一种远程污水管理系统,能够针对不同类型的污水有不同的调控措施,使得调控的手段更具针对性,可以有效地保证污水的处理质量。

  为了解决上述技术问题,本申请提供如下技术方案:

  一种远程污水管理系统,包括污水处理子系统、数据监测子系统以及远程管理服务器;所述污水处理子系统包括通过管道依次连通的调节池、净化反应器、二沉池和加药装置,所述调节池与净化反应器之间设有反应器进水泵和反应器进水阀门,所述加药装置用于给二沉池加药;

  所述数据监测子系统包括测控箱、流量检测模块和水质检测模块,所述流量检测模块用于检测净化反应器的进水流量,所述水质检测模块用于检测净化反应器、调节池以及二沉池中污水的水质参数,所述测控箱用于将检测到的进水流量和水质参数发送给远程管理服务器;

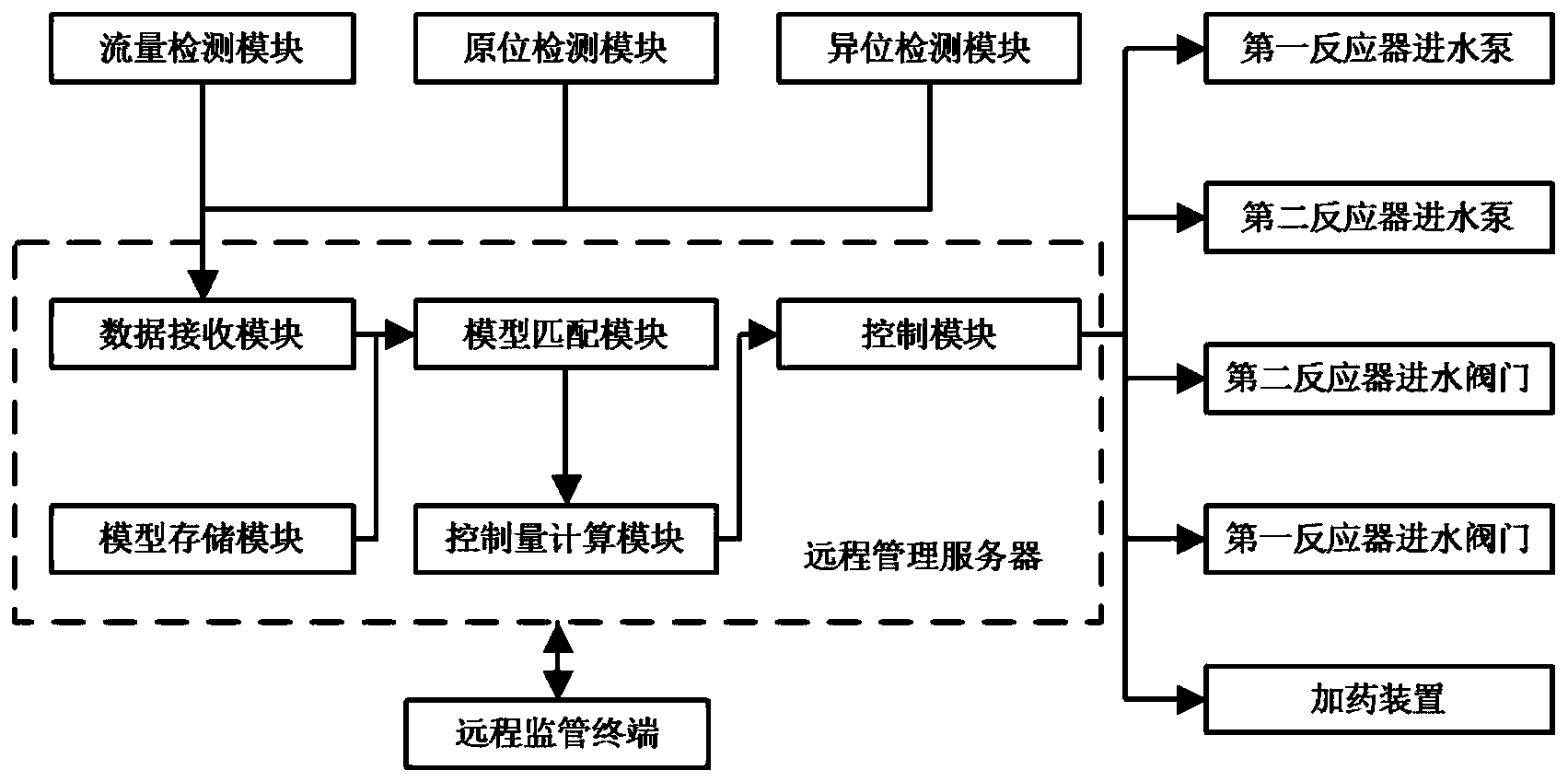

  所述远程管理服务器包括数据接收模块、模型存储模块、模型匹配模块、控制量计算模块以及控制模块,所述数据接收模块用于接收测控箱发送过来的数据,所述模型匹配模块用于根据数据监测子系统检测的数据匹配与当前污水相适应的控制模型,控制量计算模块用于根据控制模型计算控制量,所述控制模块用于将控制量发送给测控箱,所述测控箱还用于根据控制量对净化反应器的功率、净化反应器的运行模式、反应器进水泵的开闭、反应器进水泵的功率、反应器进水阀门的开闭以及加药装置的加药量进行控制。

  本发明技术方案中,通过数据监测子系统可以实时获取污水处理子系统中各个设备或者处理流程中的各项数据,并把这些数据发送给远程管理服务器,实现污水处理系统的远程监控和管理,远程管理服务器通过模型存储模块存储有不同的控制模型,远程管理服务器根据污水处理系统中当前污水的各项数据来匹配与当前污水相适应的模型,进而根据这个控制模型来生成并输出控制量的参数,通过控制模块来对污水处理子系统的各个装置进行调控。本方案利用远程管理服务器的大数据处理能力,实现了不同类型污水的统一调控,实现了不同污水的智能化、高效化处理。同时,针对不同类型的污水输出不同的控制量,调控的手段更具针对性,有效地保证污水处理质量。

  进一步,所述水质检测模块包括原位检测模块和异位检测模块,所述原位检测模块包括DO传感器、温度探头、pH探头和SS探头;所述异位检测模块包括COD测定仪、氨氮测定仪、总氮测定仪、总磷测定仪。

  名词解释:DO指的是污水中的溶解氧;SS指的是污水中的悬浮物浓度;COD数据指的是化学需氧量。原位检测模块可以直接对污水水质进行检测,无需取样以及运输水样,异位检测模块则需要通过取样等手段将水样送至相应的测定仪器中进行测定。通过原位检测模块和异位检测模块可以对pH数据、DO数据、SS数据、温度数据、COD数据、氨氮数据、总氮数据和总磷数据进行检测,通过这么多的参数可以更加全面的反应污水的水质情况。

  进一步,所述COD测定仪、氨氮测定仪、总氮测定仪以及总磷测定仪设置在监测机房内,所述监测机房和净化反应器之间设有异位取样管路。

  通过取样管路,让水样自动流入检测机房,实现自动化取样和检测。

  进一步,所述温度探头集成在DO传感器或/和pH探头上。

  可以有效地减小探头的体积,方便探头的配置和部署。

  进一步,在净化反应器的进水处、净化反应器的中部以及净化反应器的出水口处均设置有DO传感器、温度探头以及pH探头;所述SS探头设置在调节池以及二沉池中。

  实现对净化反应器中水质的全面检测,方便对净化反应器进行调控,通过在调节池和二沉池中设置SS探头可以对悬浮物进行检测,进而方便控制加药量。

  进一步,还包括远程监管终端,所述远程监管终端与远程管理服务器网络连接,所述远程监管终端用于供管理人员查看数据监测子系统检测的数据,所述远程监管终端还用于供管理人员对控制量进行手动调整。

  通过远程监管终端,可以实现管理人员对污水处理子系统的远程监控以及管理。

  进一步,所述净化反应器包括第一净化反应器和第二净化反应器,所述第一净化反应器出水口和第二净化反应器的进水口之间通过串联管路连通,所述第一净化反应器进水口与第二净化反应器出水口之间还设有环流管路,所述环流管路上设有环流阀,所述反应器进水泵包括第一反应器进水泵和第二反应器进水泵,所述反应器进水阀门包括第一反应器进水阀门和第二反应器进水阀门,所述第一反应器进水阀门以及第一反应器进水泵设置在调节池和第一净化反应器之间的管路上,所述第二反应器进水阀门以及第二反应器进水泵设置在调节池和第二净化反应器之间的管路上,净化反应器的运行模式包括串联模式、并联模式和环流模式,所述净化反应器处于串联模式时,第二反应器进水泵、第二反应器进水阀门以及环流阀均关闭,所述第一反应器进水泵以及第一反应器进水阀门开启,所述净化反应器处于并联模式时,所述环流阀关闭,所述第一反应器进水泵、第二反应器进水泵、第一反应器进水阀门以及第二反应器进水阀门均处于开启状态,所述净化反应器处于环流模式时,第二反应器进水泵以及第二反应器进水阀门关闭,所述第一反应器进水泵以及第一反应器进水阀门开启,所述环流阀开启。

  当污水流量较大或者污水水质较好时,可以通过并联模式提高处理速度,当污水的水质较差时,可以通过串联模式提高对污水的处理效果;当污水的水质特别差的时候,可以通过环流模式对污水进行多次循环处理,提高污水的处理效果。通过并联模式、串联模式以及环流模式这三种模式的智能切换,可以应对不同的污水种类,使得污水处理子系统的污水处理能力能够被充分而高效的利用。
