四川水处理设备:禽舍养殖污水处理技术

来源:四川名膜 时间:2020-06-24 13:58:26 浏览:

四川水处理设备:本实用新型公开了一种用于禽舍养殖的污水处理装置,包括条形污水箱,条形污水箱的两侧通过轨道安装有电动滑台,活动架的上部固定安装有气泵,第二气管的下端固定连通有喷气板,第一气管的下端固定连接有微孔曝气板,第一气管的下部一侧还通过连接杆固定连接有集污机构;且棘轮轴的中部固定连接有刮板;条形污水箱的一端内侧固定连接有分流挡板,条形污水箱的一端下部固定连通有漏斗箱。本实用新型利用分流挡板对污水中的漂浮物以及沉淀物进行分隔,对漂浮物进行打捞,对沉淀物进行集中,且不使用到栅栏,十分方便;本实用新型通过微孔曝气板以及喷气板可以将污水中的漂浮物集中在条形污水箱的上层一端,便于打捞。

四川水处理设备:禽舍养殖污水处理技术



  权利要求书

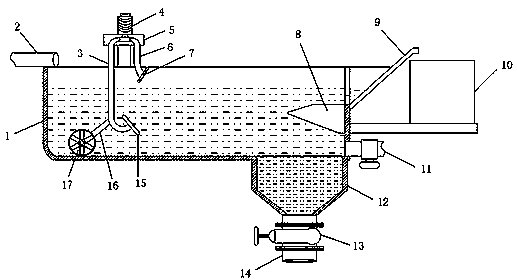

  1.一种用于禽舍养殖的污水处理装置,包括条形污水箱(1),其特征在于:所述条形污水箱(1)的两侧通过轨道(20)安装有电动滑台(21),所述电动滑台(21)的上部通过支撑杆固定连接有活动架(5),所述活动架(5)的上部固定安装有气泵(4),所述气泵(4)的出气口通过三通管分别连通有第一气管(3)和第二气管(6),所述第二气管(6)的下端固定连通有喷气板(7),所述第一气管(3)的下端固定连接有微孔曝气板(15),所述第一气管(3)的下部一侧还通过连接杆(16)固定连接有集污机构(17);

  所述集污机构(17)包括有棘轮轴(1701),所述棘轮轴(1701)的两端均安装有棘轮(1703)和橡胶轮(1702),且所述棘轮轴(1701)的中部固定连接有刮板(1704);

  所述条形污水箱(1)的一端上部固定连接有倾斜坡(9),所述条形污水箱(1)的一端内侧固定连接有分流挡板(8),所述条形污水箱(1)的一端下部固定连通有漏斗箱(12),所述漏斗箱(12)的下端排渣管(14)上安装有管道闸阀(13),所述条形污水箱(1)的一端下部连通有出水管(11)。

  2.根据权利要求1所述的一种用于禽舍养殖的污水处理装置,其特征在于:所述条形污水箱(1)通过支撑架固定支撑,所述条形污水箱(1)的一端上部设置有污水进水管(2),且条形污水箱(1)的另一端外侧中部固定连接有支撑板,所述支撑板上设置有固体废物收集箱(10),所述固体废物收集箱(10)的上端口部设置在倾斜坡(9)一端的下方。

  3.根据权利要求1所述的一种用于禽舍养殖的污水处理装置,其特征在于:所述第一气管(3)以及第二气管(6)均设置为高强度镀锌钢管。

  4.根据权利要求1所述的一种用于禽舍养殖的污水处理装置,其特征在于:所述橡胶轮(1702)设置为弹性橡胶轮,且橡胶轮(1702)的底部与条形污水箱(1)的内底部表面摩擦接触。

  5.根据权利要求1所述的一种用于禽舍养殖的污水处理装置,其特征在于:还包括有与倾斜坡(9)配合使用打捞的打捞网架(19),所述打捞网架(19)的一侧固定连接有打捞杆(18)。

  6.根据权利要求1所述的一种用于禽舍养殖的污水处理装置,其特征在于:所述喷气板(7)以及微孔曝气板(15)均设置为中空结构,所述喷气板(7)的斜下侧面上开设有出气孔,所述微孔曝气板(15)的斜上表面设置有出气孔。

  7.根据权利要求1所述的一种用于禽舍养殖的污水处理装置,其特征在于:所述连接杆(16)设置有两组,且两组连接杆(16)的一端分别与两组棘轮(1703)固定连接。

  说明书

  一种用于禽舍养殖的污水处理装置

  技术领域

  本实用新型涉及污水处理技术领域,具体为一种用于禽舍养殖的污水处理装置。

  背景技术

  随着国民经济的快速发展,人们生活的富裕,对于家禽产品的需求越来越大,为了满足人们对家禽肉、蛋的需求,目前我国家禽养殖正在向规模化、集约化发展,养殖场内禽舍家禽养殖密度一直在提高。与之而来的就是禽舍污水问题,禽舍污水内污染物主要为家禽粪便,羽毛,未食完的饲料残渣等,粪便中含有家禽未消化的粗蛋白、消化中产生的各种氮素以及细菌,若直接排放的话,极易造成水体污染以及致病菌繁殖,造成水体富营养化以及疫病。

  目前,在禽舍污水的预处理时多采用栅栏过滤,而这种过滤,一旦栅栏缝隙较大,难以起到过滤效果,而缝隙较小则容易使得羽毛、大颗粒固体废物堵住栅栏,过滤效果不佳;但污水处理的第一步还是固液分离;因此,我们提出一种适合固液分离并用于禽舍养殖的污水处理装置。

  实用新型内容

  本实用新型的目的在于提供一种用于禽舍养殖的污水处理装置,利用分流挡板对污水中的漂浮物以及沉淀物进行分隔,对漂浮物进行打捞,对沉淀物进行集中,且不使用到栅栏,十分方便;通过微孔曝气板以及喷气板可以将污水中的漂浮物集中在条形污水箱的上层一端,便于打捞;且在此过程中,还通过集污机构将固体废物集中到漏斗箱中,十分方便。以解决上述背景技术中提出的问题。

  为实现上述目的,本实用新型提供如下技术方案:

  一种用于禽舍养殖的污水处理装置,包括条形污水箱,所述条形污水箱的两侧通过轨道安装有电动滑台,所述电动滑台的上部通过支撑杆固定连接有活动架,所述活动架的上部固定安装有气泵,所述气泵的出气口通过三通管分别连通有第一气管和第二气管,所述第二气管的下端固定连通有喷气板,所述第一气管的下端固定连接有微孔曝气板,所述第一气管的下部一侧还通过连接杆固定连接有集污机构;所述集污机构包括有棘轮轴,所述棘轮轴的两端均安装有棘轮和橡胶轮,且所述棘轮轴的中部固定连接有刮板;所述条形污水箱的一端上部固定连接有倾斜坡,所述条形污水箱的一端内侧固定连接有分流挡板,所述条形污水箱的一端下部固定连通有漏斗箱,所述漏斗箱的下端排渣管上安装有管道闸阀,所述条形污水箱的一端下部连通有出水管。

  优选的,所述条形污水箱通过支撑架固定支撑,所述条形污水箱的一端上部设置有污水进水管,且条形污水箱的另一端外侧中部固定连接有支撑板,所述支撑板上设置有固体废物收集箱,所述固体废物收集箱的上端口部设置在倾斜坡一端的下方。

  优选的,所述第一气管以及第二气管均设置为高强度镀锌钢管。

  优选的,所述橡胶轮设置为弹性橡胶轮,且橡胶轮的底部与条形污水箱的内底部表面摩擦接触。

  优选的,还包括有与倾斜坡配合使用打捞的打捞网架,所述打捞网架的一侧固定连接有打捞杆。

  优选的,所述喷气板以及微孔曝气板均设置为中空结构,所述喷气板的斜下侧面上开设有出气孔,所述微孔曝气板的斜上表面设置有出气孔。

  优选的,所述连接杆设置有两组,且两组连接杆的一端分别与两组棘轮固定连接。

  与现有技术相比,本实用新型的有益效果是:

  1、本实用新型利用分流挡板对污水中的漂浮物以及沉淀物进行分隔,对漂浮物进行打捞,对沉淀物进行集中,且不使用到栅栏,十分方便;

  2、本实用新型通过微孔曝气板以及喷气板可以将污水中的漂浮物集中在条形污水箱的上层一端,便于打捞;且在此过程中,还通过集污机构将固体废物集中到漏斗箱中收集,十分方便。

文章由名膜成都水处理编辑发布,转载请注明出处:http://www.cdmmscl.com
