成都管厂一体化污水处理系统

来源:四川名膜 时间:2020-06-24 14:24:43 浏览:

成都一体化污水处理系统:本发明提供了管厂一体化污水处理系统,涉及污水处理技术领域。该系统采用污水收集末端管网和污水处理厂一体化的建设方式,将污水收集管网中污水收集主管分布的带状空间作为污水处理厂,使城市污水经污水收集管网的支管、干管逐级收集后,进入主管中,最后在主管末端利用装配式预制箱涵构建污水处理厂,污水经处理后进行回用。本发明的污水处理系统使污水在管网沿线上分散处理、就近回用,节约管网和占地、节省城市生活污水经处理后回用的投资费用。

成都管厂一体化污水处理系统



  权利要求书

  1.管厂一体化污水处理系统,其特征在于:采用污水收集管网和污水处理厂一体化的建设方式,将污水收集管网中污水收集主管分布的带状空间作为污水处理厂,使城市污水经所述污水收集管网的支管、干管逐级收集后,最后进入主管中,在主管末端经过污水处理后进行回用。

  2.根据权利要求1所述的管厂一体化污水处理系统,其特征在于:该污水处理系统采用装配式混凝土预制箱涵拼装方式,通过模块拼装将预制箱涵组成具有带状空间结构的污水处理厂。

  3.根据权利要求2所述的管厂一体化污水处理系统,其特征在于:城市污水进入主管中进行污水处理的过程包括,污水依次经过预处理单元、泥膜共生生化池及深度处理单元后进行回用;

  所述泥膜共生生化池采用装配式混凝土预制箱涵构建池体;箱涵的规格根据处理规模和用地宽度进行预制,在施工现场进行现场拼装,现场拼装采用刚性现浇接口拼装;每个预制箱涵的两侧均有预留钢筋,拼装时,两个预制箱涵拼接部分的预留钢筋与拼装时的搭接钢筋焊接,并在拼接部分浇筑混凝土。

  4.根据权利要求3所述的管厂一体化污水处理系统,其特征在于:所述泥膜共生生化池包括泥膜共生缺氧池和泥膜共生好氧池;所述泥膜共生缺氧池内悬挂适合反硝化异养菌生长的脱氮生态基,并设置循环搅拌装置;所述泥膜共生好氧池内悬挂BDF生态基,且池底设置曝气装置。

  5.根据权利要求3或4所述的管厂一体化污水处理系统,其特征在于:还包括二沉池,所述二沉池采用装配式混凝土预制箱涵构建;泥膜共生生化池的出水进入所述二沉池进行泥水分离沉淀后再进入深度处理单元。

  6.根据权利要求5所述的管厂一体化污水处理系统,其特征在于:所述深度处理单元依次包括:微纳米分子筛、过滤和消毒工艺,所述微纳米分子筛中包括微纳米分子筛气浮装置,经过所述微纳米分子筛气浮装置处理后产生的清水从清水区自流进入石英砂过滤器进行过滤,过滤后的水质进行消毒后即可就近回用,回用不完的余水可外排;经过气浮装置处理后产生的浮渣经刮渣机收集至污泥池,进行污泥浓缩后脱水处理。

  7.根据权利要求3、4或6所述的管厂一体化污水处理系统,其特征在于:所述预处理单元依次包括粗细格栅和调节池,所述粗细格栅采用装配式混凝土预制箱涵构建,用于隔除污水中的大颗粒物质;所述调节池采用装配式混凝土预制箱涵构建池体,且池体内添加生物膜载体,用于调节水质水量,保证后续的生化处理水质和水量可控。

  8.根据权利要求1所述的管厂一体化污水处理系统,其特征在于:该污水处理系统为地埋式,地面上仅留进出口及检修口。

  说明书

  管厂一体化污水处理系统

  技术领域

  本发明涉及污水处理技术领域,尤其是涉及一种污水处理厂和污水收集管网一体化的污水处理系统,可用于城市生活污水处理、河道微污染水入湖及初期雨水的治理。

  背景技术

  传统的城市污水处理系统(水质净化系统)是由污水处理厂及配套污水收集管网两个单独的部分组成。城市污水经支管、干管、主管逐级收集后进入下游末端的污水处理厂进行处理。

  随着城市几百年的发展,污水处理系统中污水收集管网的特点是:

  1、城市越大,管网越长,管网系统越复杂,管网投资所占比重越大。

  2、城市历史越长,新老管网衔接问题越复杂。

  由于老城区往往是雨污混流,雨季雨水大量涌入污水管网,往往造成污水收集管网不堪重负。

  中国的现代化和城市化飞速发展,在新一线城市和经济高速发展的二线城市土地资源非常稀缺,市区很难找到土地新建污水处理厂。合适的地块往往在城市远郊,即使出水达到回用标准,也因为回用管线过长失去水资源重复利用的价值。

  发明内容

  本发明的目的是提供一种管厂一体化污水处理系统,该处理系统包括了将城市生活污水收集管网与污水处理厂一体化合建的方法,采用刚性现浇接口的混凝土预制箱涵组成管厂结合的空间结构,采用泥膜共生工艺、微纳米分子筛气浮、过滤等组合工艺对污水进行处理,使城市生活污水在管网沿线上分散处理、就近回用,节约管网和占地、节省城市生活污水经处理后回用的投资费用。

  为了达到上述目的,本发明提供如下技术方案:

  管厂一体化污水处理系统,采用污水收集管网和污水处理厂一体化的建设方式,将污水收集管网中污水收集主管分布的带状空间作为污水处理厂,使城市污水经所述污水收集管网的支管、干管逐级收集后,最后进入主管中,在主管末端利用混凝土预制箱涵构建管厂一体的污水处理厂,使污水经过处理后进行回用。

  进一步地,该污水处理系统采用装配式混凝土预制箱涵构建方式,通过模块拼装将预制箱涵组成具有带状空间结构的污水处理厂。

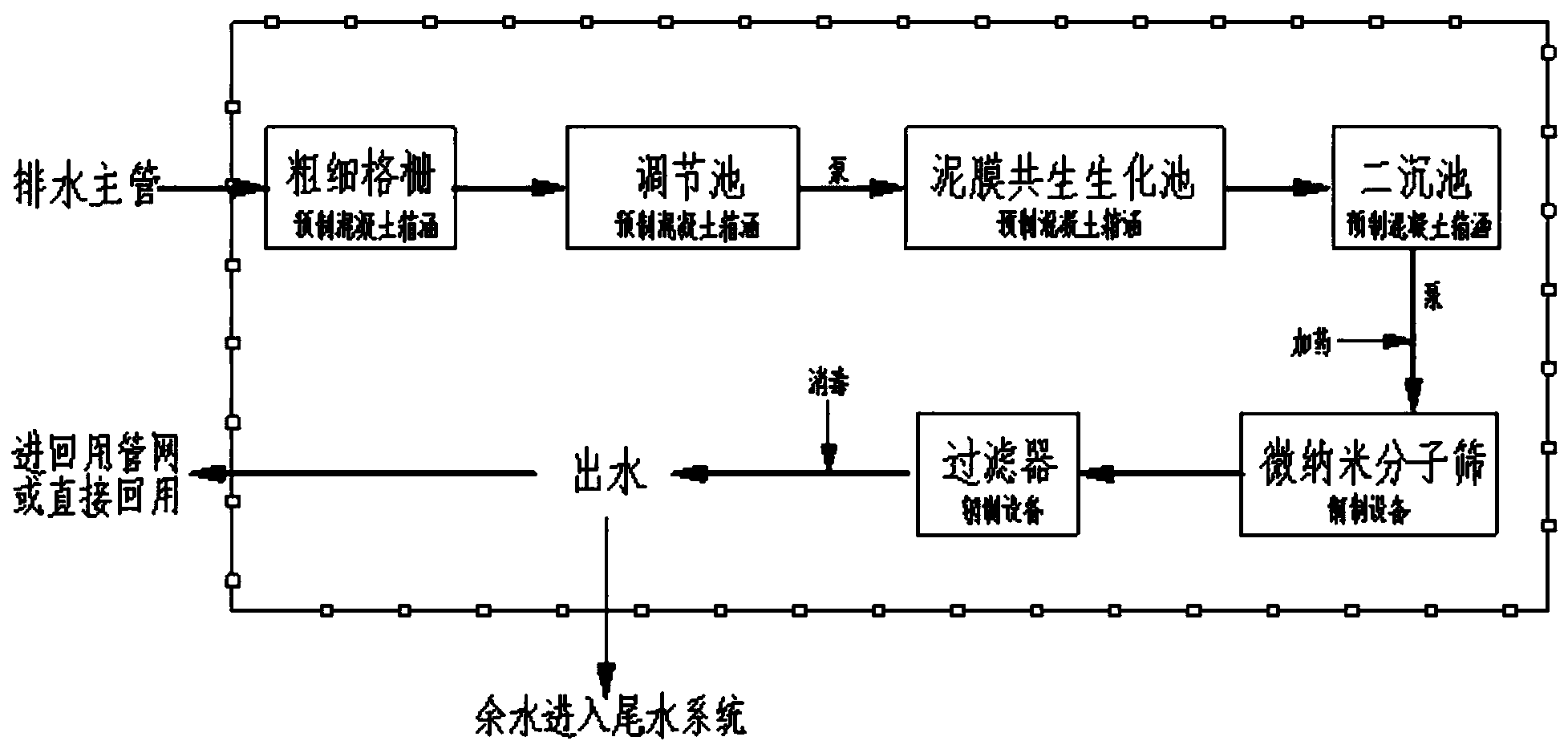

  进一步地,城市污水进入主管中进行污水处理的过程包括,污水依次经过预处理单元、泥膜共生生化池及深度处理单元后进行回用;

  所述泥膜共生生化池采用装配式混凝土预制箱涵构建池体;箱涵的规格根据处理规模和用地宽度进行预制,在施工现场进行现场拼装,现场拼装采用刚性现浇接口拼装;每个预制箱涵的两侧均有预留钢筋,拼装时,两个预制箱涵拼接部分的预留钢筋与拼装时的搭接钢筋焊接,并在拼接部分浇筑混凝土。

  进一步地,所述泥膜共生生化池包括泥膜共生缺氧池和泥膜共生好氧池;所述泥膜共生缺氧池内悬挂适合反硝化异养菌生长的脱氮生态基,并设置循环搅拌装置;所述泥膜共生好氧池内悬挂BDF生态基,且池底设置曝气装置。

  进一步地,还包括二沉池,所述二沉池采用装配式混凝土预制箱涵构建;泥膜共生生化池的出水进入所述二沉池进行泥水分离沉淀后再进入深度处理单元。

  进一步地,所述深度处理单元依次包括:微纳米分子筛、过滤和消毒工艺,所述微纳米分子筛中包括微纳米分子筛气浮装置,经过所述微纳米分子筛气浮装置处理后产生的清水从清水区自流进入石英砂过滤器进行过滤,过滤后的水质进行消毒后即可就近回用,回用不完的余水可外排;经过气浮装置处理后产生的浮渣经刮渣机收集至污泥池,进行污泥浓缩后脱水处理。

  进一步地,所述预处理单元依次包括粗细格栅和调节池,所述粗细格栅采用装配式混凝土预制箱涵构建,用于隔除污水中的大颗粒物质;所述调节池采用装配式混凝土预制箱涵构建池体,且池内添加生物膜载体,载体要稀疏且易于培养生物膜,用于调节水质水量,保证后续的生化处理水质和水量可控。

  进一步地,该污水处理系统为地埋式,地面上仅留进出口及检修口。

  本发明的一种管厂一体化污水处理系统,以实现收集管网与污水处理厂合二为一的一体化建设目的,利用收集管网建设污水处理厂,将污水处理厂建设于污水收集管网位置上。污水处理厂选址可以是道路两旁绿化带地下空间也可以是任何管网经过的条状空地(绿地),可以使污水处理厂用地有更多的选择,解决了目前污水处理厂用地难选址难的问题,并实现了:

  1、城市污水就近处理就近回用;更好地实现水资源的重复利用,提高城市污水利用率。

  2、就近在污水收集主管上建设管厂一体化污水处理系统,可缩小污水收集主管管径,减小回用水管网长度,从而节约大量的管网投资费用。

  3、利用管网经过的零碎绿化用地分散建设污水处理厂,使污水厂的建设不再需要大片的用地,大幅度缩减污水收集管网、回用水管网及污水处理厂占地,减少了污水厂的选址难度;提高了污水处理率;节约了土地资源。
